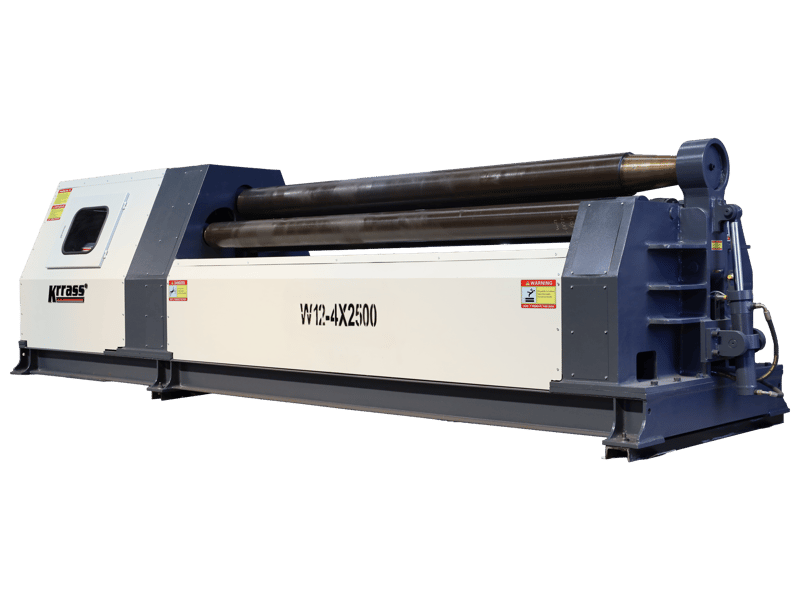

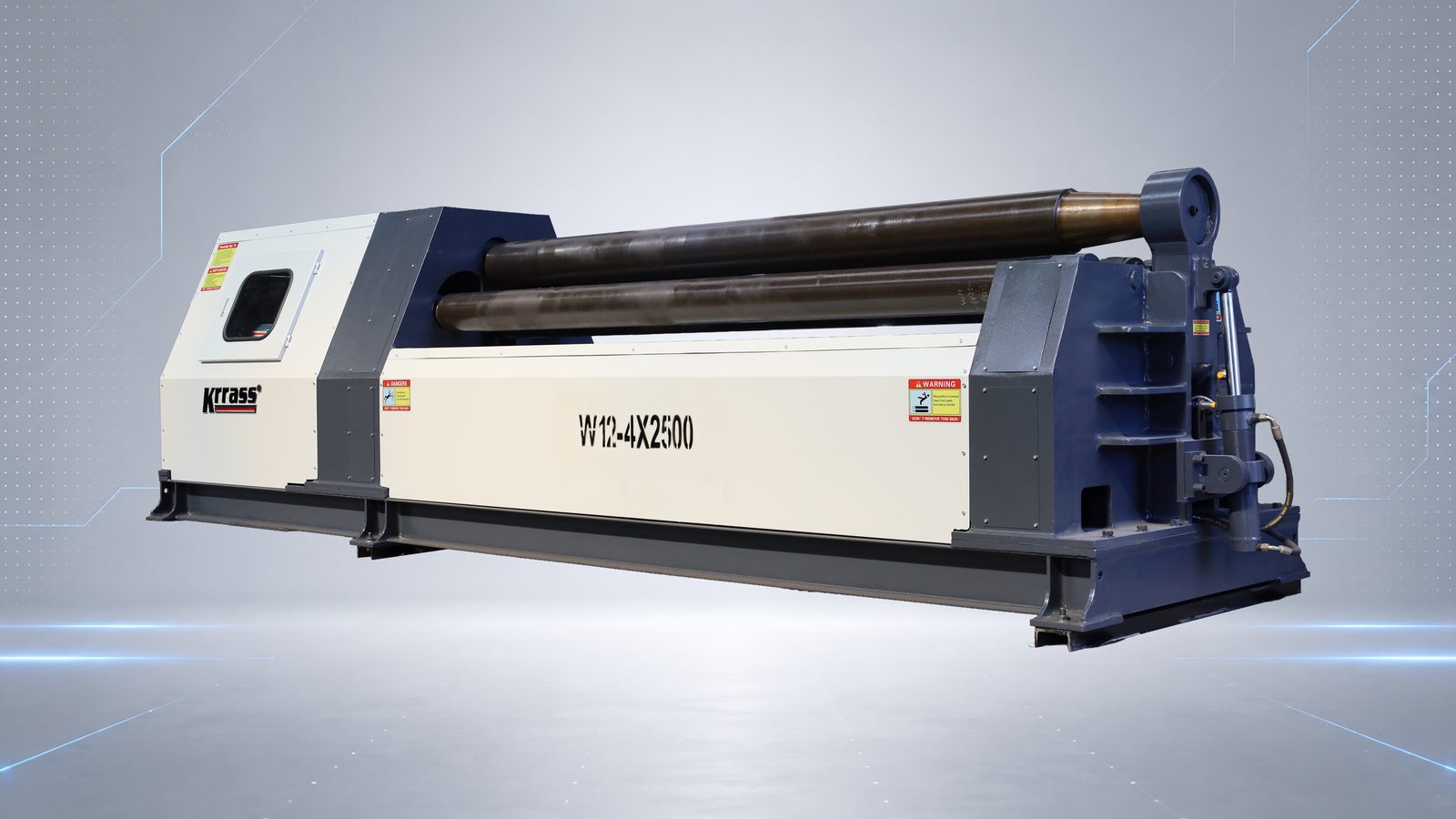

Calandra W12 de quatro rolos com pré-curvagem
A máquina de dobra de placa de 4 rolos da série W12 prende a placa entre os rolos superior e inferior e, em seguida, usa dois rolos laterais ajustáveis independentemente para uma produção precisa de pré-flexão, rolamento e repetição.
Quatro Rolos
Produtividade
O W12 é construído para equipes de fabricação que precisam de carregamento mais rápido, pré-flexão final precisa, operação pronta para CNC e peças enroladas consistentes em lotes repetidos.
Faixa de espessura de rolamento
Placa de cobertura de configurações de referência W12 rolando de 4 mm a 50 mm para requisitos comuns de fabricação médios e pesados.
Faixa de Largura de Trabalho
Os modelos listados suportam larguras de trabalho de 1500mm a 4000mm, dando às lojas uma gama prática para conchas, tanques, dutos e seções de tubos.
Aperto Controlado de Quatro Rolos
A placa é presa entre os rolos superior e inferior antes de dobrar, reduzindo o deslizamento e facilitando o processo para os operadores controlarem.
Pré-flexão Independente
Dois rolos laterais se movem de forma independente para que ambas as extremidades da placa possam ser pré-dobradas e enroladas com menos etapas de manuseio do que as máquinas convencionais de três rolos.
Hidráulico Estrutura de 4 rolos

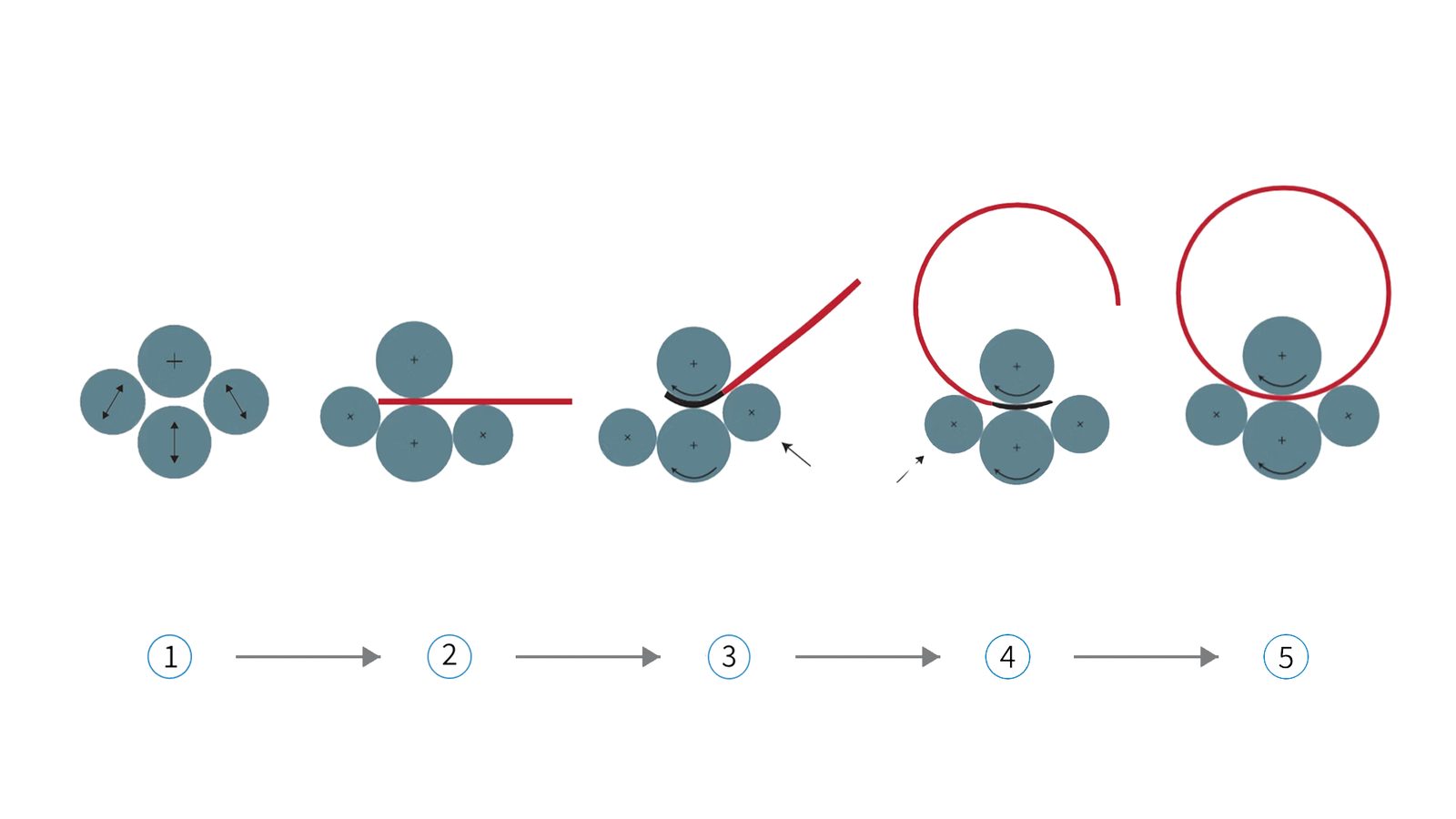

O W12 combina um rolo superior fixo, rolo inferior em movimento vertical e dois rolos laterais controlados independentemente para simplificar os fluxos de trabalho de alimentação da placa, pré-flexão, rolamento circular e rolamento de cone.
O rolo superior funciona como a principal referência de formação. O rolo inferior se levanta para prender a placa, enquanto os dois rolos laterais se movem para moldar a placa em cilindros, arcos ou formas de transição com suporte estável.
Como a placa é mantida pelos rolos superior e inferior, os operadores podem pré-dobrar ambas as extremidades com menos reposicionamento. Isso reduz as bordas retas e ajuda a melhorar a rodondade da casca antes do rolamento final.
A plataforma W12 pode ser configurada com controle PLC ou CNC para ajuste da posição do rolo, programas de flexão repetíveis, produção em lote mais fácil e resultados mais previsíveis entre os operadores.
Dispositivos de rolamento de cone, suportes superiores e suportes laterais podem ser selecionados para conchas cônicas ou peças de trabalho de grande diâmetro que precisam de orientação adicional e estabilidade de manuseio durante a formação.
O W12 é adequado para tanques, cilindros, tubos, componentes de vasos de pressão, dutos de ventilação, peças de energia eólica, seções de construção naval e peças roladas repetidas onde a velocidade e a consistência são importantes.
Construído para Repetir rolando
Pré-dobrar e rolar em uma configuração
A estrutura de quatro rolos prende a placa entre os rolos superior e inferior antes do início da formação. Os operadores podem pré-dobrar ambas as extremidades e continuar no rolamento circular com menos etapas de reposicionamento, ajudando a reduzir as extremidades retas e o tempo de manuseio.
Melhor para tanques, cilindros, dutos e produção repetida de cartuchos.
Controle de Posição de Rolamento Programável
O controle PLC ou CNC pode armazenar posições de rolo e programas de formação para trabalhos recorrentes. Isso suporta diâmetros mais consistentes entre lotes, treinamento mais fácil do operador e melhor repetibilidade para ambientes de produção.
Útil quando uma oficina repete os mesmos diâmetros, materiais e larguras.
Alinhamento Da Placa Antes Da Formação
O ajuste do elevador do rolo inferior e do rolo lateral ajuda a quadrar e segurar a placa antes que a força de flexão seja aplicada. Um melhor controle da placa reduz o deslizamento e torna a primeira passagem de formação mais previsível.
Ajuda os operadores a controlar folhas grandes ou pesadas com menos correção manual.
Expanda o seu Faixa de rolamento
Configure o W12 com opções de suporte, controle e formação para diâmetros maiores, trabalho de cone, placas mais pesadas e repetibilidade da produção.
Um suporte superior ajuda a segurar conchas de grande diâmetro à medida que se fecham, reduzindo a flasidez e facilitando o controle de peças de trabalho pesadas ou largas durante o estágio final de rolamento.
* Recomendado para cilindros de grande diâmetro e conchas finas.
Os suportes laterais hidráulicos auxiliam na alimentação da placa e no manuseio da concha, especialmente quando a peça de trabalho se torna longa, larga ou difícil de equilibrar durante repetidas passagens de rolamento.
* Útil para manuseio de operador único e células de fabricação mais pesadas.
Os dispositivos de rolamento de cone guiam conchas cônicas e ajudam a controlar os diferentes raios de rolamento necessários em toda a largura da peça de trabalho.
* Use para funis, seções de transição, tremonhas e tanques cônicos.
As atualizações de controle CNC disponibilizam programação de posição de rolo, receitas salvas e sequências de flexão repetidas disponíveis para operadores que precisam de saída estável em todos os lotes.
* Recomendado para produção em lote e operação em vários turnos.
Dispositivos de parada de emergência, barreiras de proteção, proteção contra sobrecarga hidráulica e opções de resfriamento de óleo ajudam a manter uma produção mais segura e estável durante o trabalho de rolamento exigente.
* Combine o pacote final com os requisitos de segurança locais e o ciclo de trabalho.
Parâmetro Técnico
Compare os modelos de máquina de dobra de placa de 4 rolos W12 por espessura de rolamento, espessura de pré-flexão, largura de trabalho, diâmetro mínimo de rolamento, diâmetro do rolo, potência do motor e peso.
* Os dados de referência são baseados no limite de rendimento da placa de 245 MPa. A configuração final pode variar de acordo com o grau do material, diâmetro mínimo, requisito de rolamento de cone, controles CNC e seleção do dispositivo de suporte.
Pronto para
dominar a sua
produção?
Diga-nos o material da sua placa, espessura, largura de trabalho, diâmetro mínimo de rolamento, requisito de pré-flexão, saída alvo e se você precisa de controle CNC, rolamento de cone, suporte superior ou suporte lateral. Nossa equipe de engenharia recomendará a configuração W12 correta.
