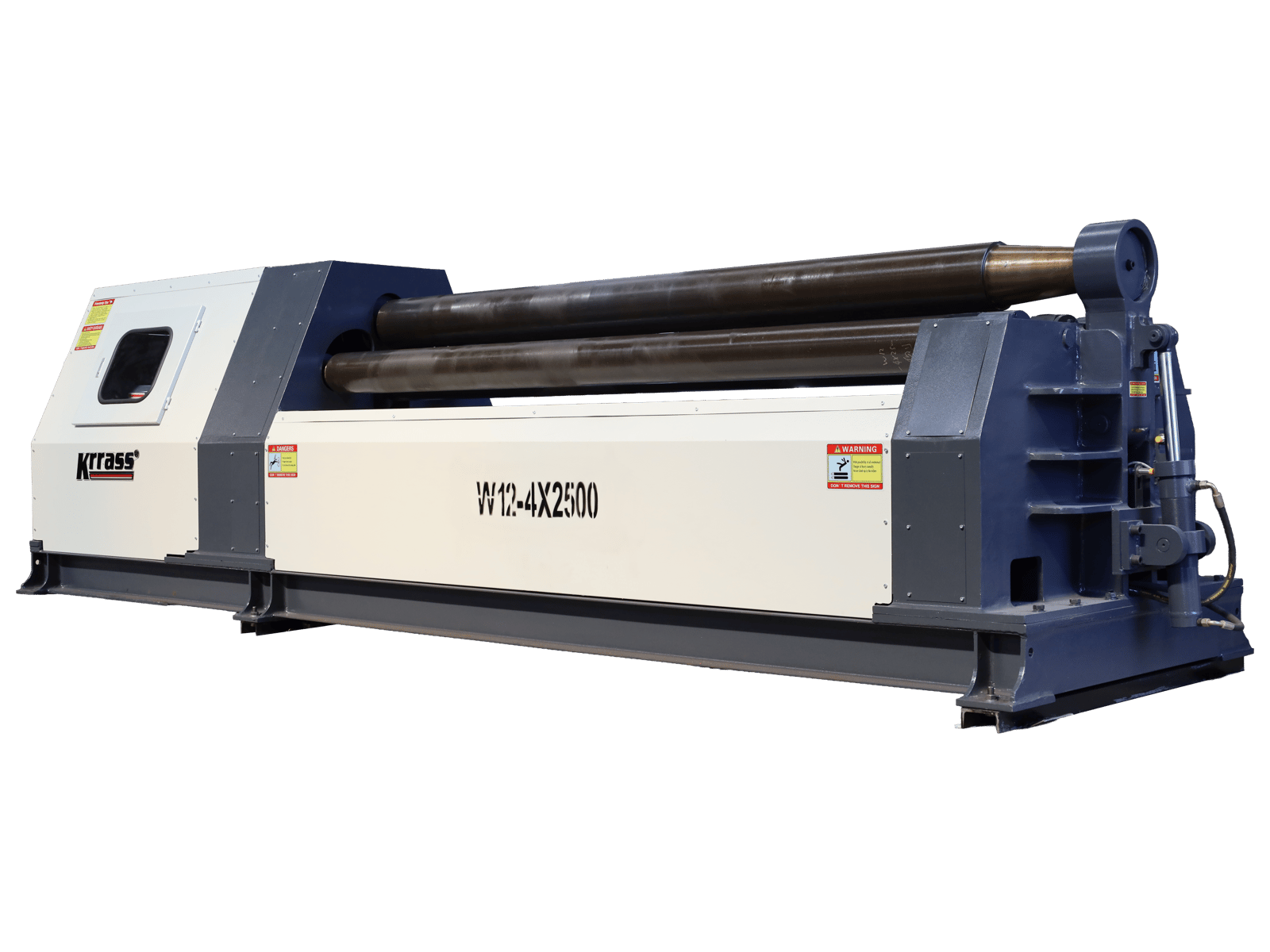

ماكينة درفلة ألواح W12 بأربعة درافيل مع ثني مسبق
تقوم آلة ثني الألواح المكونة من 4 لفات من سلسلة W12 بتثبيت اللوحة بين القوائم العلوية والسفلية، ثم تستخدم لفتين جانبيتين قابلتين للتعديل بشكل مستقل للحصول على إنتاج دقيق قبل الانحناء واللف وتكراره.
أربع لفات
إنْتاجيّة
تم تصميم W12 لفرق التصنيع التي تحتاج إلى تحميل أسرع، وثني دقيق للنهاية، وتشغيل جاهز ل CNC، وأجزاء مدلفنة متسقة عبر دفعات متكررة.
نطاق سمك المتداول
تغطي تكوينات W12 المرجعية لوحة المتداول من 4 مم إلى 50 مم لمتطلبات التصنيع المتوسطة والثقيلة الشائعة.
نطاق عرض العمل
تدعم النماذج المدرجة عرض العمل من 1500 مم إلى 4000 مم، مما يمنح المتاجر نطاقا عمليا للأصداف والخزانات والقنوات وأقسام الأنابيب.
قبضة رباعية لفات محكومة
يتم تثبيت اللوحة بين القوائم العلوية والسفلية قبل الانحناء، مما يقلل من الانزلاق ويجعل العملية أسهل على المشغلين للتحكم.
الانحناء المسبق المستقل
تتحرك لفتان جانبيتان بشكل مستقل بحيث يمكن ثني كلا طرفي اللوحة مسبقا ولفهما بخطوات معالجة أقل من الآلات التقليدية ثلاثية القوائم.
هَيْدْروليكيّ هيكل 4 لفات
يجمع W12 بين لفة علوية ثابتة، ولفة سفلية متحركة رأسيا، ولفتين جانبيتين يتم التحكم فيهما بشكل مستقل لتبسيط تغذية اللوحة، والانحناء المسبق، والدرفلة الدائرية، وسير عمل المتداول المخروطية.
تعمل اللفة العلوية كمرجع التشكيل الرئيسي. ترتفع اللفة السفلية لتثبيت اللوحة، في حين تتحرك اللفتين الجانبيتين لتشكيل اللوحة إلى أسطوانات أو أقواس أو أشكال انتقالية مع دعم مستقر.
نظرا لأن اللوحة يتم تثبيتها بواسطة القوائم العلوية والسفلية، يمكن للمشغلين ثني كلا الطرفين مسبقا مع إعادة وضع أقل. هذا يقلل من الحواف المستقيمة ويساعد على تحسين استدارة القشرة قبل التدحرج النهائي.
يمكن تكوين منصة W12 باستخدام التحكم PLC أو CNC لإعداد موضع اللفة وبرامج الانحناء القابلة للتكرار وإنتاج دفعات أسهل ونتائج أكثر قابلية للتنبؤ بين المشغلين.
يمكن اختيار أجهزة الدرفلة المخروطية والدعامات العلوية والدعامات الجانبية للأصداف المدببة أو قطع العمل ذات القطر الكبير التي تحتاج إلى توجيه إضافي واستقرار في المناولة أثناء التشكيل.
W12 مناسب للدبابات والأسطوانات والأنابيب ومكونات أوعية الضغط وقنوات التهوية وأجزاء طاقة الرياح وأقسام بناء السفن والأجزاء المدلفنة المتكررة حيث تكون السرعة والاتساق مهمين.
بنيت من أجل كرر المتداول
ما قبل الانحناء واللف في إعداد واحد
يقوم الهيكل المكون من أربعة لفات بتثبيت اللوحة بين القوائم العلوية والسفلية قبل بدء التشكيل. يمكن للمشغلين ثني كلا الطرفين مسبقا والاستمرار في التدحرج الدائري مع خطوات إعادة وضع أقل، مما يساعد على تقليل النهايات المستقيمة ووقت المناولة.
الأفضل للدبابات والأسطوانات والقنوات وتكرار إنتاج الأصداف.
التحكم في موضع لفة قابلة للبرمجة
يمكن للتحكم في PLC أو CNC تخزين مواضع اللف وتشكيل برامج للوظائف المتكررة. يدعم هذا أقطار أكثر اتساقا بين الدفعات، وتدريب أسهل للمشغل، وتكرار أفضل لبيئات الإنتاج.
مفيد عندما تكرر ورشة عمل واحدة نفس الأقطار والمواد والعرض.
محاذاة اللوحة قبل التشكيل
يساعد رفع اللف السفلي وتعديل اللفة الجانبية على تربيع اللوحة وإمساكها قبل تطبيق قوة الانحناء. يقلل التحكم الأفضل في اللوحة من الانزلاق ويجعل تمريرة التشكيل الأولى أكثر قابلية للتنبؤ بها.
يساعد المشغلين على التحكم في الأوراق الكبيرة أو الثقيلة مع تصحيح يدوي أقل.
قم بتوسيع نطاق المتداول
قم بتكوين W12 مع خيارات الدعم والتحكم والتشكيل لأقطار أكبر وعمل مخروطي وألواح أثقل وتكرار الإنتاج.
يساعد الدعم العلوي على الاحتفاظ بالأصداف ذات القطر الكبير أثناء إغلاقها، مما يقلل من الترهل ويجعل من السهل التحكم في قطع العمل الثقيلة أو الواسعة خلال مرحلة التدحرج النهائية.
* يوصى به للأسطوانات ذات القطر الكبير والأصداف الرقيقة.
تساعد الدعامات الجانبية الهيدروليكية في تغذية اللوحة والتعامل مع القشرة، خاصة عندما تصبح قطعة العمل طويلة أو واسعة أو يصعب موازنتها أثناء التمريرات المتكررة.
* مفيد للتعامل مع المشغل الواحد وخلايا التصنيع الأثقل.
توجه أجهزة الدرفلة المخروطية الأصداف المدببة وتساعد في التحكم في نصف القطر المتداول المختلف المطلوب عبر عرض الشغل.
* استخدمه للمسارات والأقسام الانتقالية والنطاطات والخزانات المدببة.
تجعل ترقيات التحكم CNC برمجة موضع اللفة والوصفات المحفوظة وتسلسلات الانحناء المتكررة متاحة للمشغلين الذين يحتاجون إلى مخرجات مستقرة عبر الدفعات.
* يوصى به لإنتاج الدفعات والتشغيل متعدد المناوبات.
تساعد أجهزة التوقف في حالات الطوارئ وحواجز الحماية والحماية من الحمل الزائد الهيدروليكي وخيارات تبريد الزيت في الحفاظ على إنتاج أكثر أمانا واستقرارا أثناء العمل المتداول المتطلب.
* تطابق الحزمة النهائية مع متطلبات السلامة المحلية ودورة العمل.
المعلمة التقنية
قارن بين طرازات آلة ثني الألواح W12 ذات 4 لفات عن طريق سمك الدرفلة وسمك ما قبل الانحناء وعرض العمل والحد الأدنى لقطر التدحرج وقطر الأسطوانة وقوة المحرك والوزن.
* تستند البيانات المرجعية إلى حد عائد لوحة 245 ميجا باسكال. قد يختلف التكوين النهائي حسب درجة المواد والحد الأدنى للقطر ومتطلبات المتداول المخروط وعناصر التحكم في CNC واختيار جهاز الدعم.
