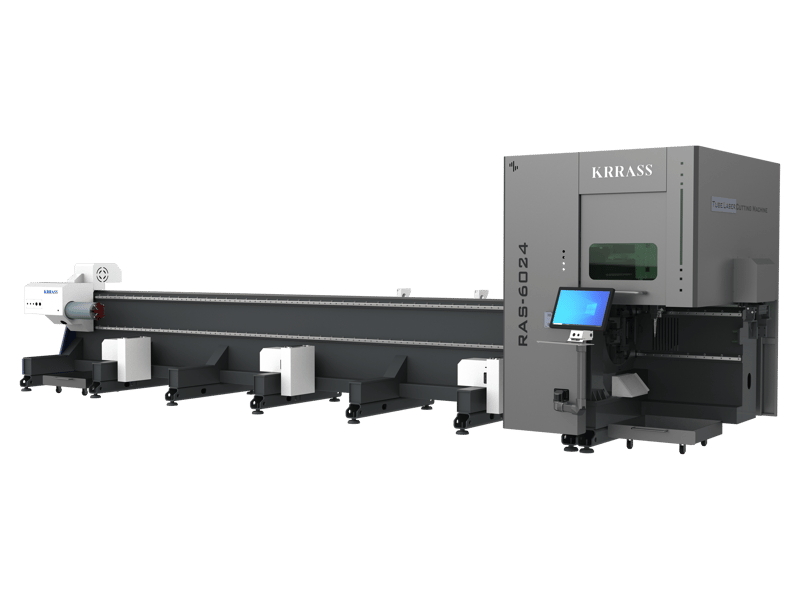

Tube Cut
Un laser à fibre flexible pour la découpe de tôle et de tubes. Plaques de traitement, tubes ronds, tubes carrés et profilés avec des bords propres et des performances stables.
Précision mesurée pour la production
Tube Cut apporte la vitesse de mouvement, l'accélération et la précision de l'axe X/Y de la série Smart dans la découpe pratique de la tôle.
Vitesse maximale
Le mouvement de la série Smart atteint jusqu'à 110 m/min pour une coupe de plaque efficace et des cycles de production plus courts.
Réponse rapide de l'axe
L'accélération maximale de 1,3 g prend en charge le suivi agile du contour et le mouvement rapide entre les coupes.
Précision du positionnement
La précision de positionnement de l'axe X/Y de +/-0,04 mm permet de maintenir une qualité de bord fiable à travers les travaux de feuilles.
Répéter le positionnement
La précision du positionnement répété X/Y de +/-0,03 mm maintient les pièces répétées cohérentes tout au long des séries de production.
Source laser à fibre MAX
Laser à fibre CW monomodule MFSC-6000C
Une source laser à fibre continue à module unique de 6000 W pour la découpe, le perçage et le soudage exigeants des métaux. Il convient aux nouvelles lignes de fabrication d'énergie, de 3C et de précision qui ont besoin d'une densité de puissance plus élevée, d'une livraison de poutre stable et d'un traitement fiable des plaques épaisses.
Laser à fibre CW monomodule MFSC-3000C
Une source de la série MFSC de 3000W conçue pour les travaux de découpe et de soudage industriels continus. La plate-forme monomode à haut rendement prend en charge le perçage, la découpe de feuilles, le soudage, le revêtement, le brasage et le traitement thermique de surface avec une sortie réglable pour le contrôle du processus.
Laser à fibre CW monomodule MFSC-2000C
Une source laser à fibre continue de 2000 W pour les systèmes de coupe compacts et les lignes de production automatisées. Sa conception à module unique est facile à intégrer aux machines-outils tout en fournissant une puissance fiable pour les tâches quotidiennes de coupe et de soudage de tôle.

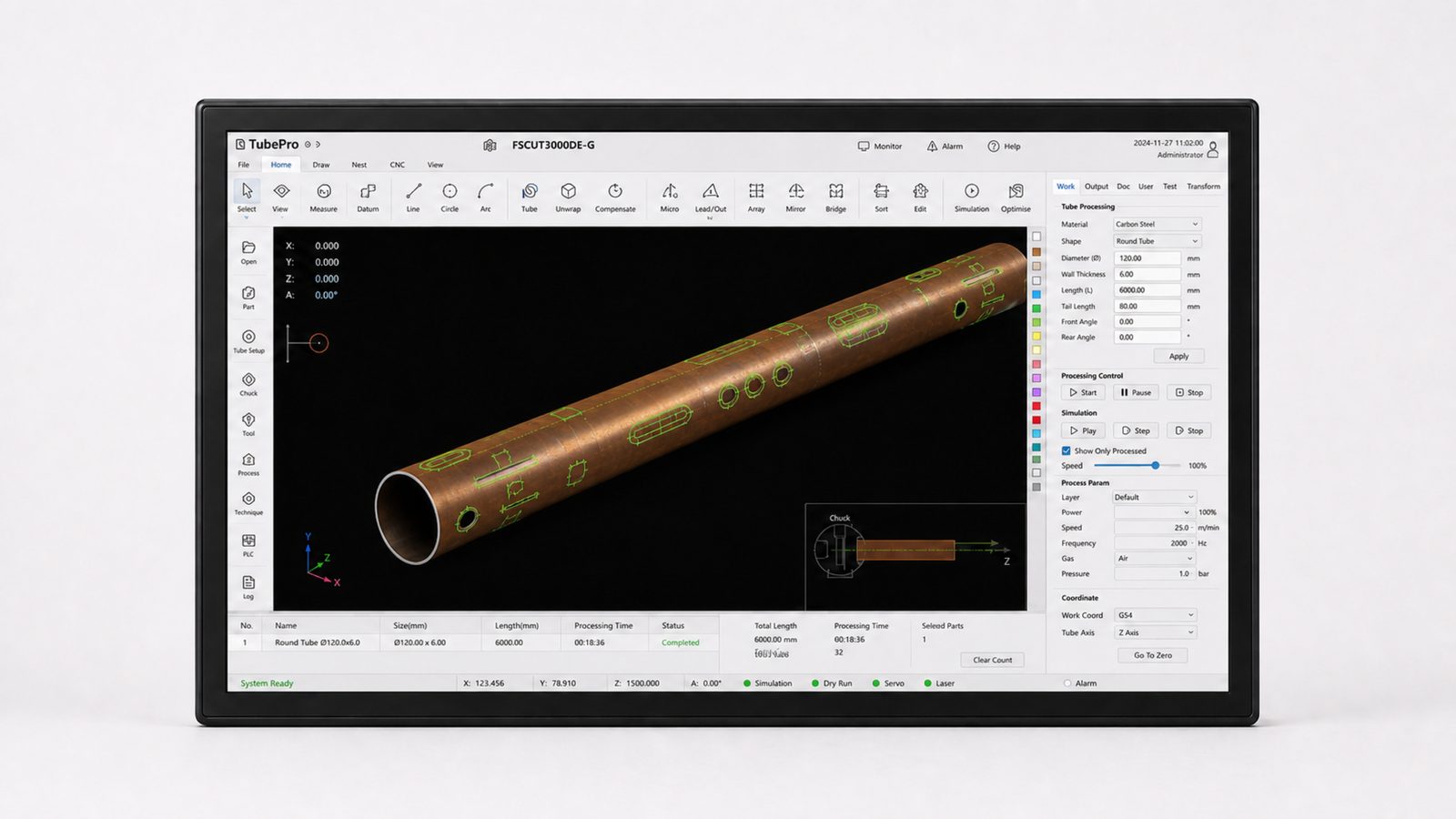

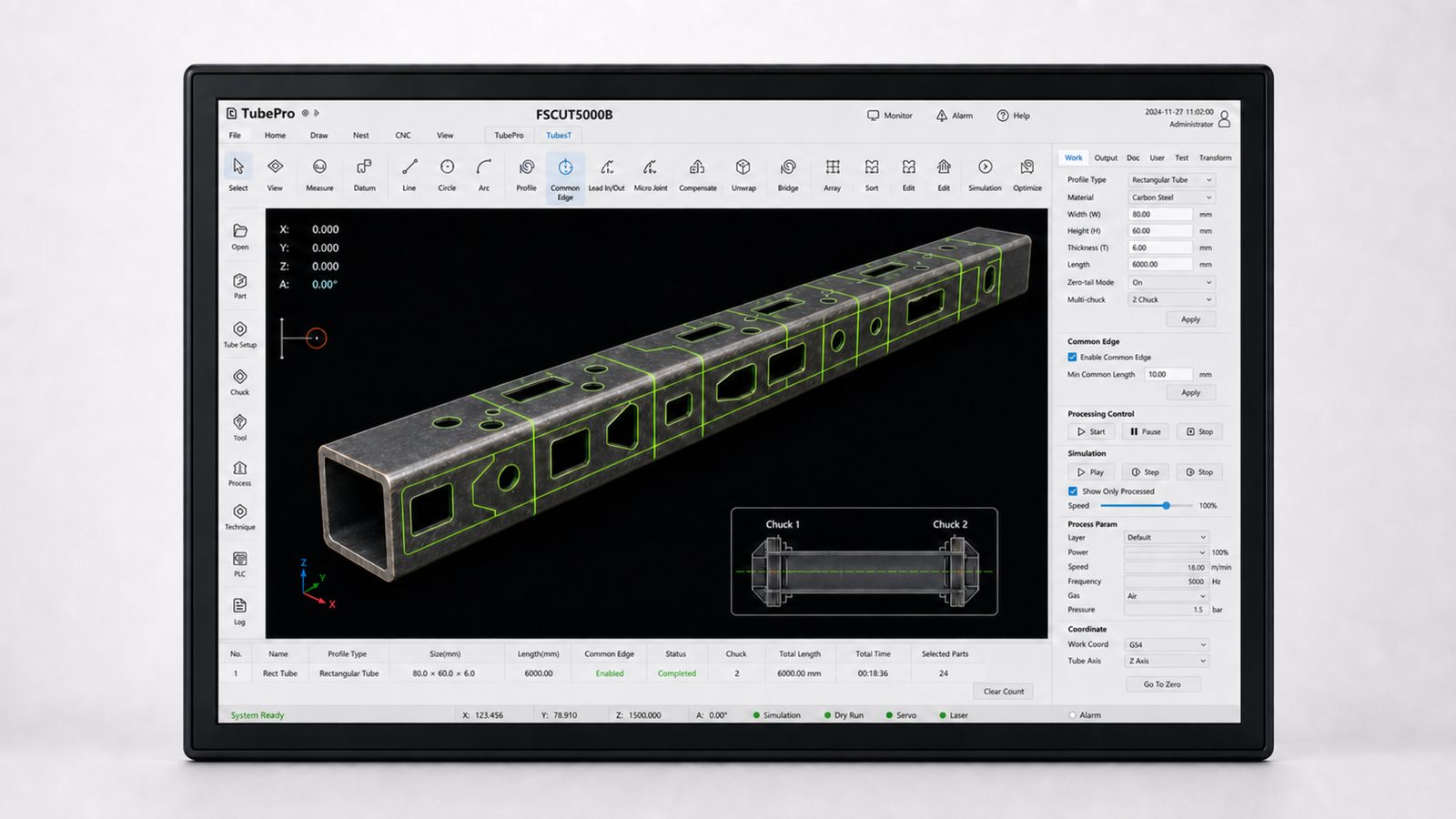

Contrôleur Bochu EtherCAT
Les systèmes de commande de coupe de tubes Bochu FSCUT relient les paramètres de rotation du mandrin, le mouvement servo, le gaz de coupe, l'imbrication et le processus de tubes pour une production de tuyaux stables.
Tête de coupe BOCI

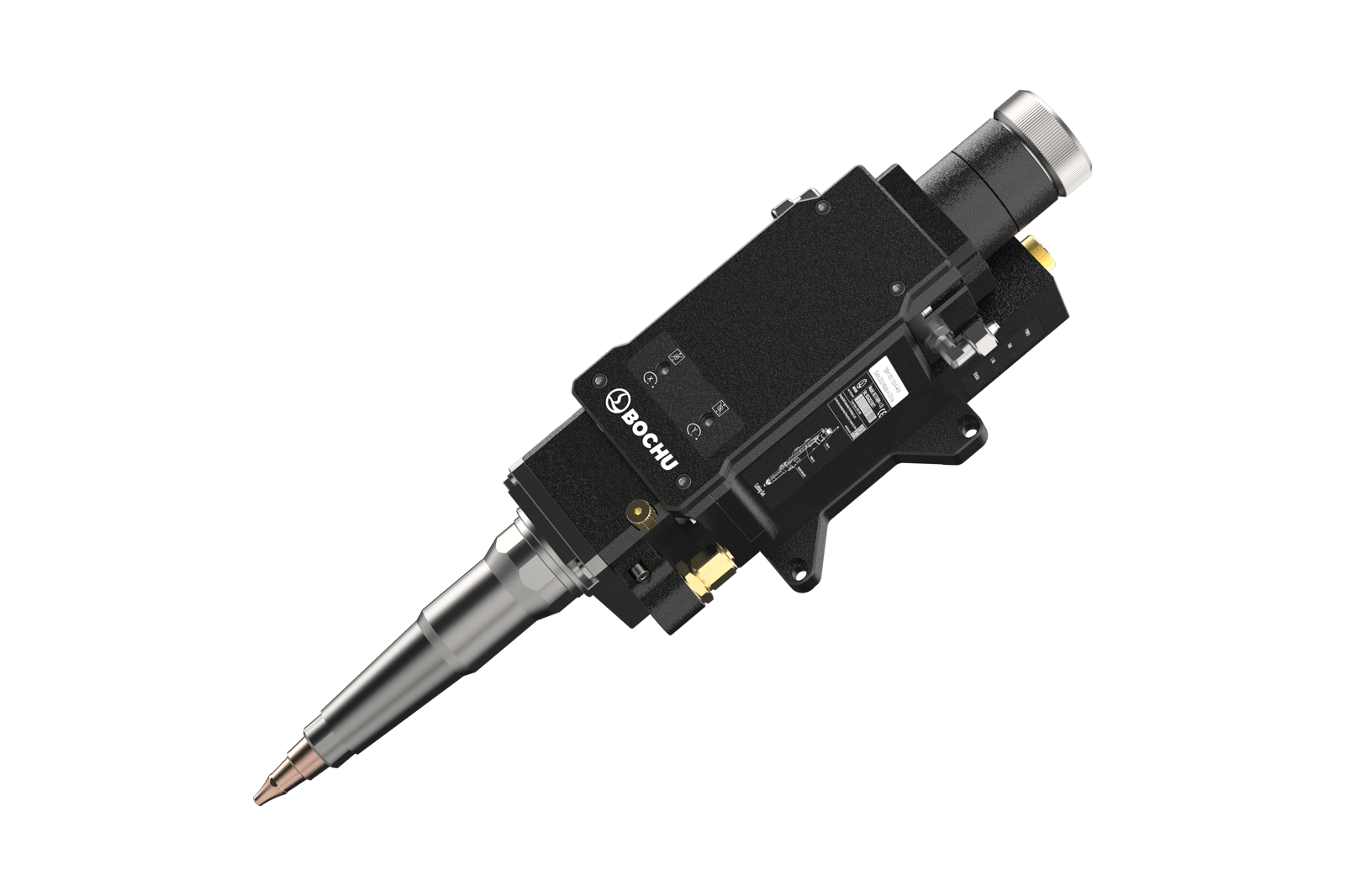

BLT 421T
Coupe de tube de puissance moyenne

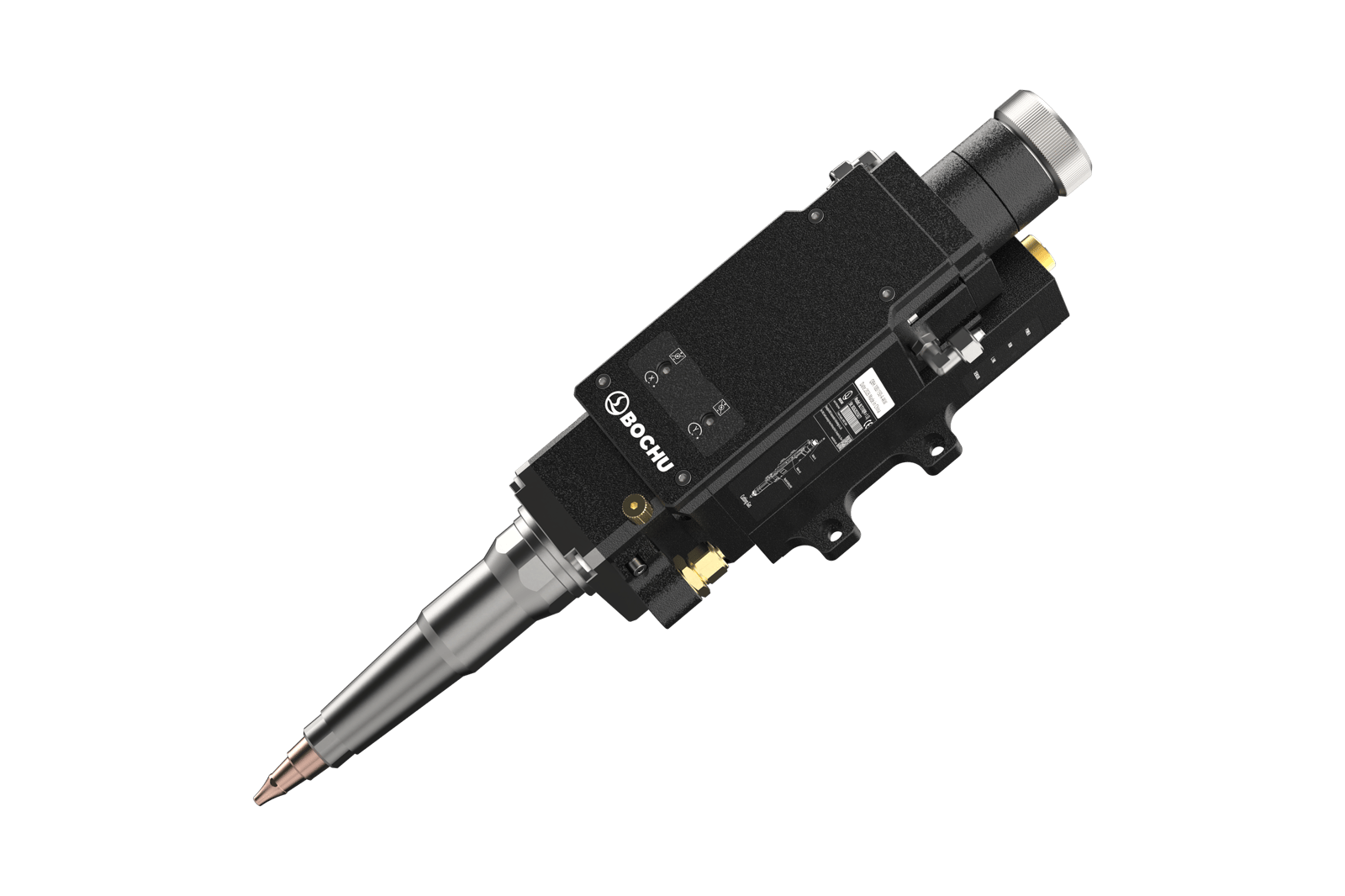

BLT 310T
Coupe de tubes compacts
Tube Cut peut être associé à des têtes de coupe intelligentes Bochu BOCI pour un contrôle stable de la mise au point, une surveillance des processus et des performances de découpe laser à fibre fiables.
Traitement des tubes équilibrés
Conçu pour la coupe quotidienne de tubes ronds, carrés et profilés, avec un contrôle pratique de la mise au point et une protection maintenable pour une production régulière.
Tête de coupe de tube compact
Une tête de la série BLT3 T pour la découpe de tubes de petite et moyenne puissance, combinant une structure compacte avec une surveillance stable et un entretien facile.

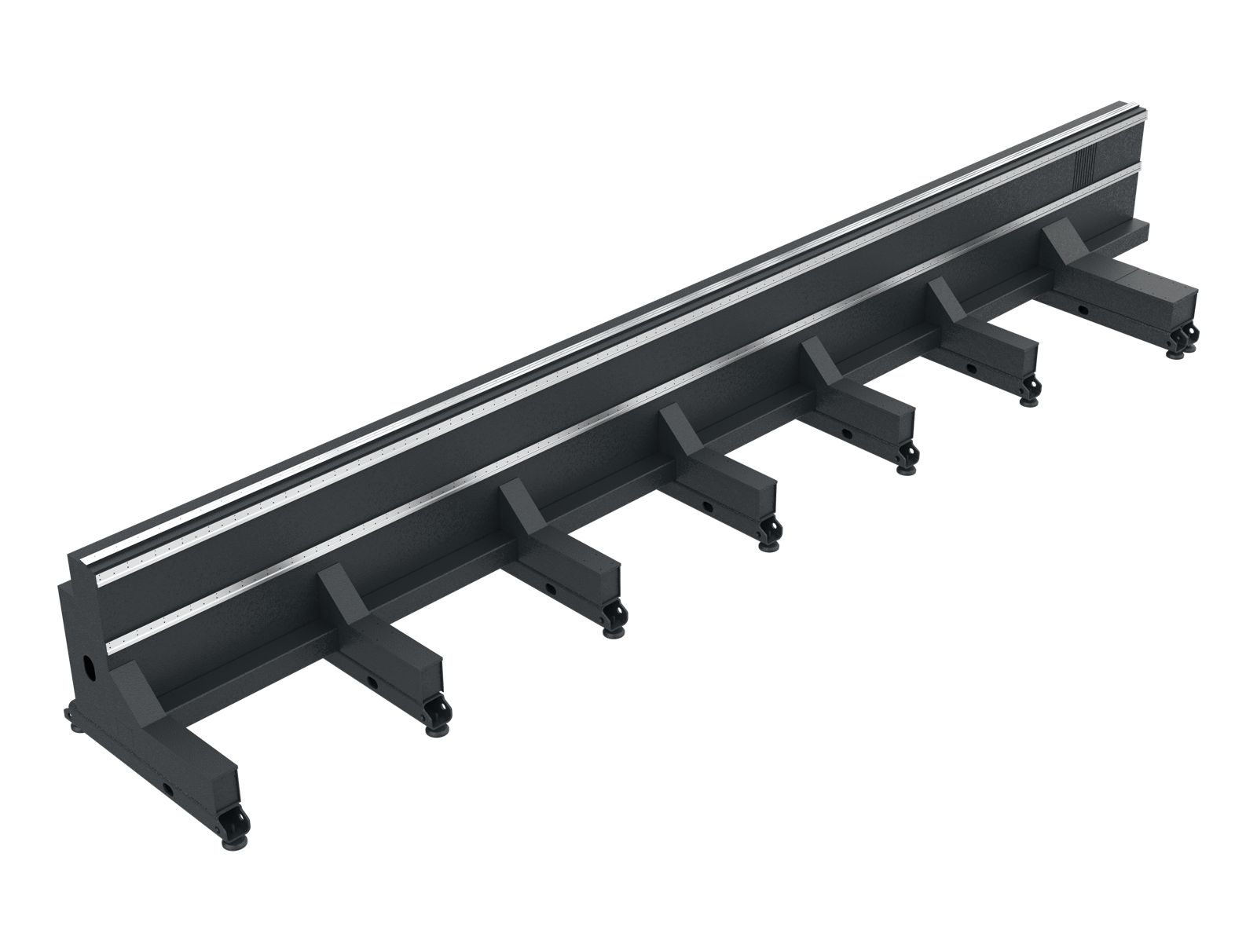

Acier lourd Lit de machine
Tube Cut utilise un lit en acier soudé super lourd construit à partir d'une plaque monolithique épaisse. Le soudage des rainures, le recuit à contrainte et le vieillissement naturel aident à relâcher le stress interne, en gardant le cadre stable pour une coupe précise des feuilles.
Structure en acier épaisse
La construction de la plaque lourde soutient la rigidité pendant la coupe
Lit anti-stress
Le recuit et le vieillissement améliorent la stabilité du cadre à long terme

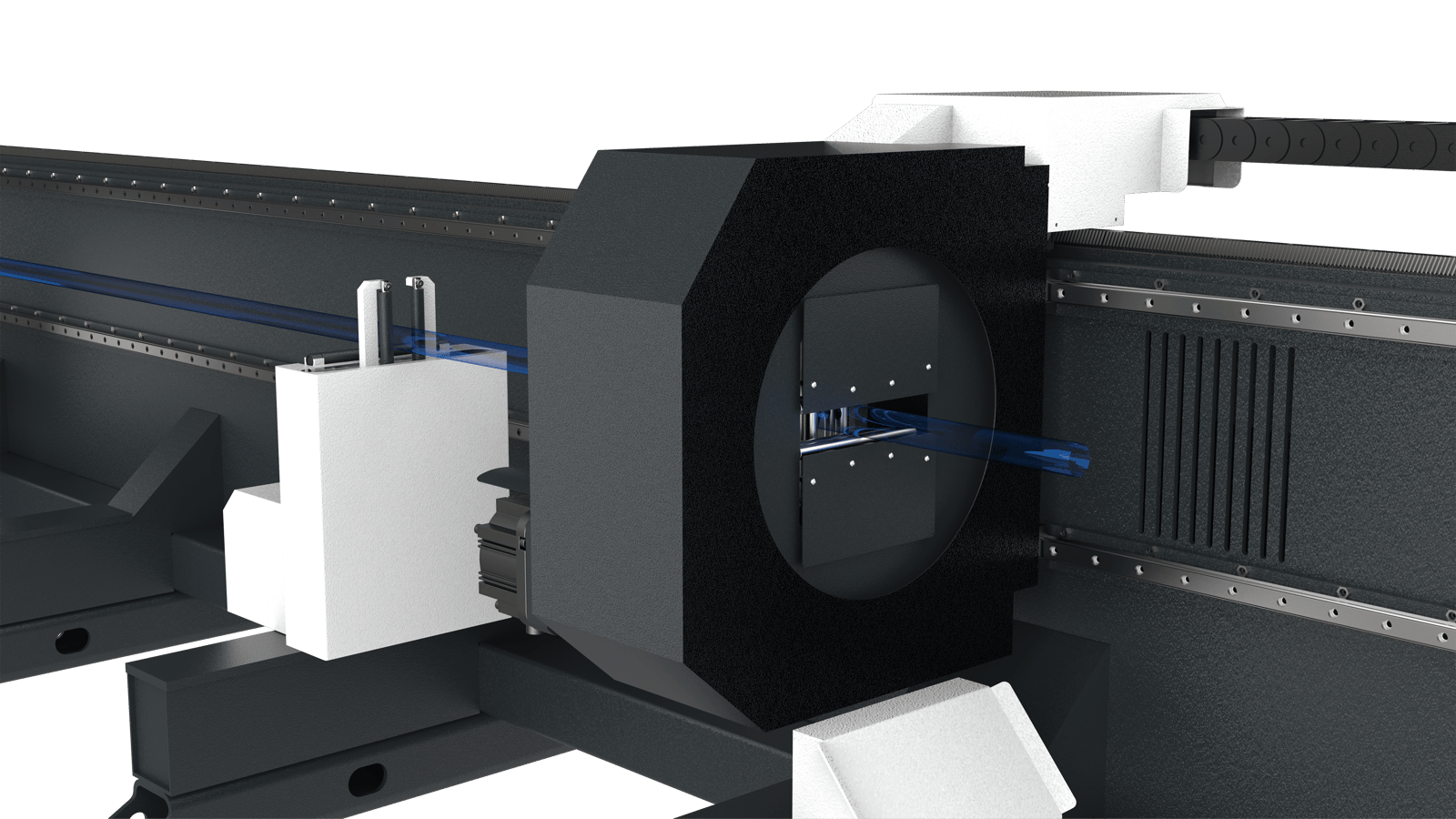

Pneumatique Serrage et support
Tube Cut combine des mandrins pneumatiques avec un support de rouleau servo pour un traitement de tuyaux stable et professionnel.
La plage de serrage des tuyaux est large
La plage de serrage de tuyaux de la machine de découpe de tubes laser est vaste, le tube rond est Φ10-Φ10, et la longueur du côté du tube carré est de 10 * 10mm-220mm * 220mm. Soutenir la coupe de diverses formes de matériaux de tuyaux, tels que la poutre en I, l'acier de canal, l'acier d'angle, le tuyau elliptique, le tuyau d'évacuation, le tuyau multi-déformé, etc.

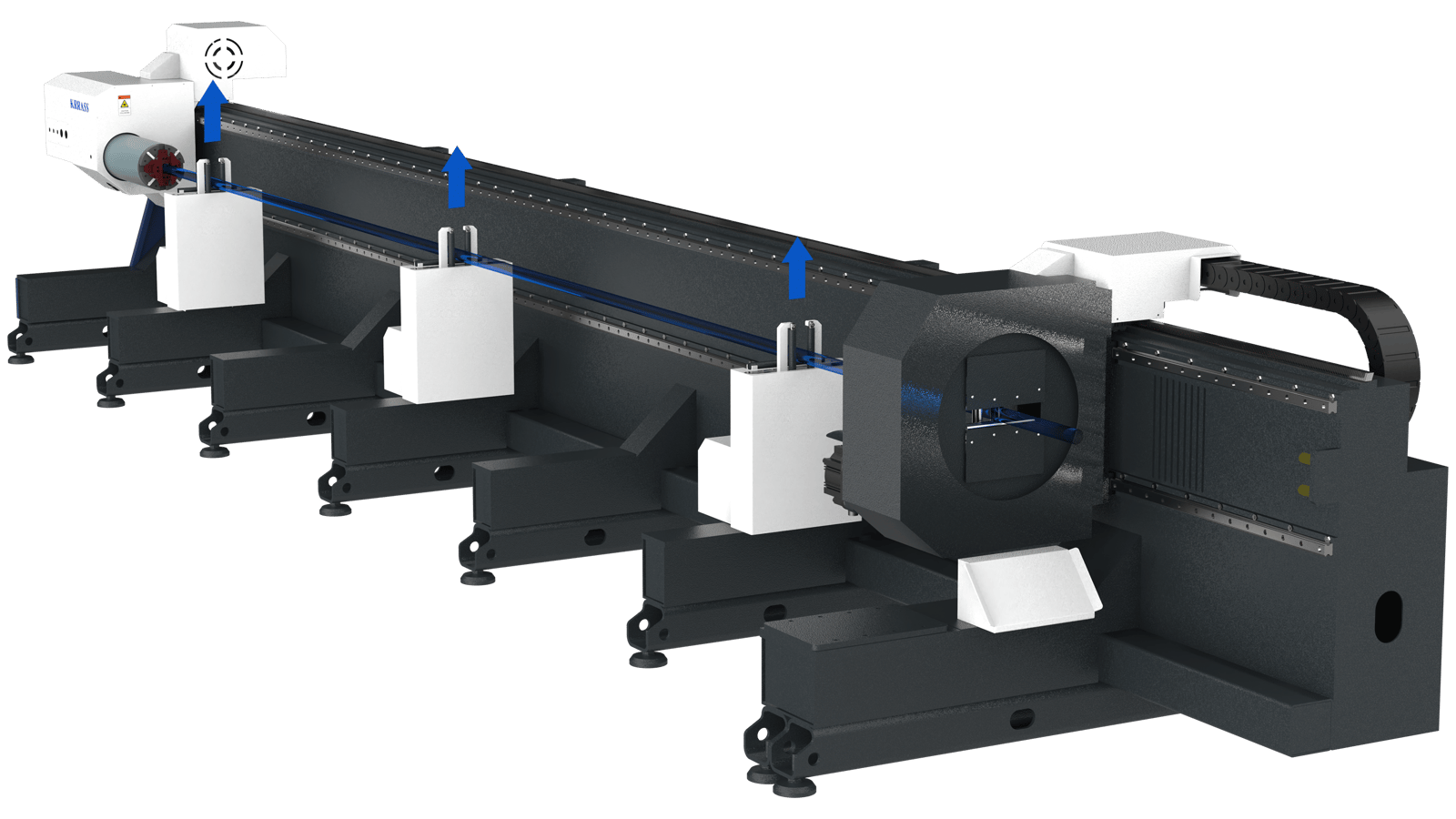

Support de rouleau de servomoteur
Lorsque la machine de découpe laser à fibre de plaque de tube fonctionne, elle peut réparer le tuyau et résoudre efficacement le problème de déformation dans l'opération de coupe de la longue ligne.

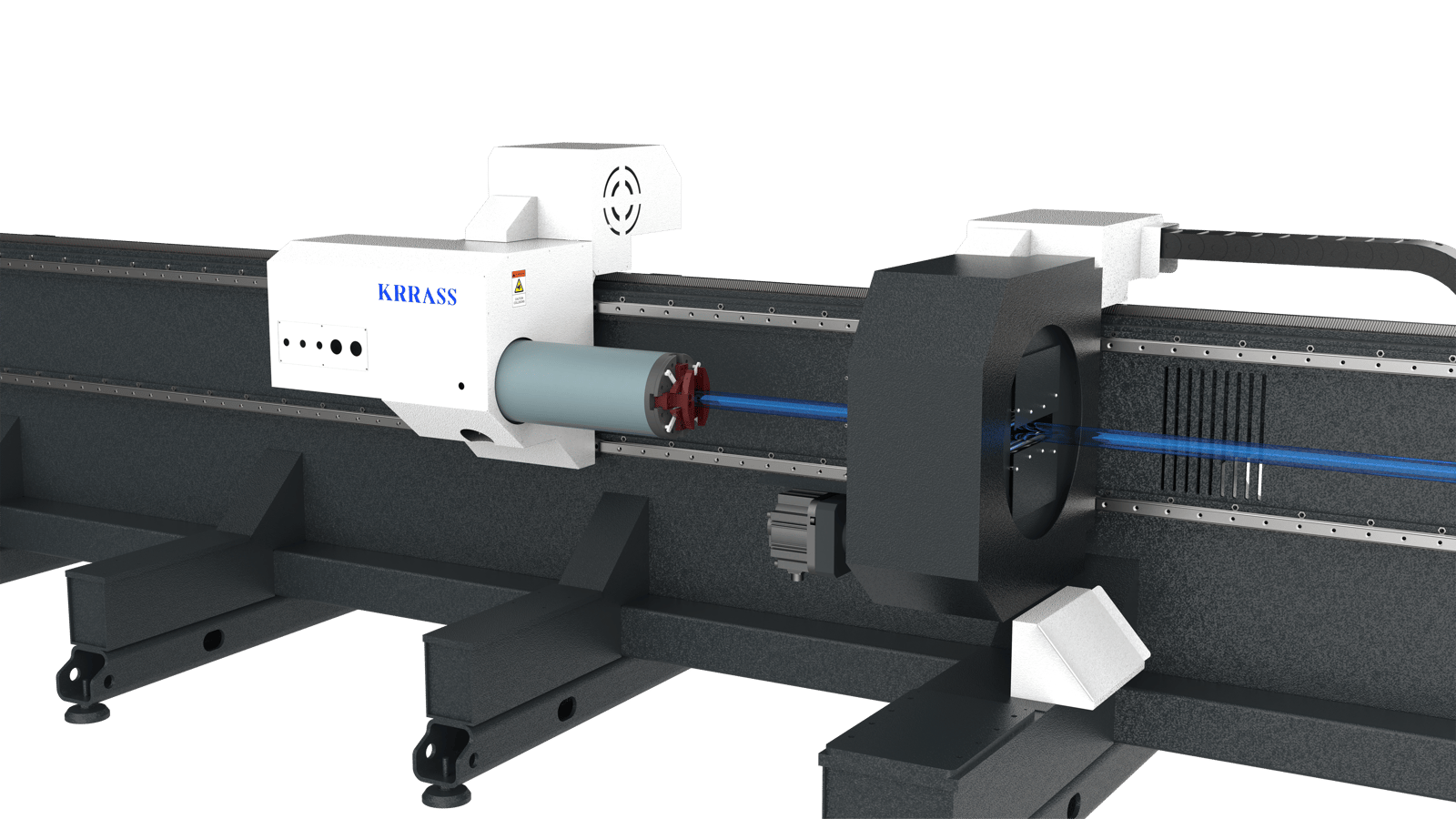

Doubles mandrins pneumatiques, queue ultra-courte
L'avant et l'arrière des mandrins de la machine de découpe laser à fibre de tuyaux sont dotés d'un centrage automatique et d'une rotation à double traînée, ce qui les maintient synchrones. Le mandrin avant est à pleine course, et la queue de coupe est encore raccourcie à 50 mm par la coupe d'évitement du mandrin avant.
Contrôle de mouvement de précision
Tube Cut associe une transmission mécanique rigide à un mouvement servo réactif pour prendre en charge un positionnement précis, une accélération en douceur et une coupe de contour flexible sur différentes tailles de feuilles et tâches de production.
Les composants de crémaillère et de pignon YYC de Taiwan prennent en charge une transmission linéaire précise avec une faible vibration et un contre-coup contrôlé, aidant le portique de coupe à maintenir un mouvement répétable sur un long trajet.
Les guides linéaires Taiwan HIWIN offrent un guidage lisse et très précis et une forte capacité de charge, donnant aux axes X/Y une base stable pour la coupe de contour fin.
Les servomoteurs Inovance encourent les axes X et Y avec un contrôle réactif, une rétroaction haute résolution et un mouvement de portique synchronisé pour une accélération et un positionnement flexibles.
Les réducteurs planétaires Motoreducer sont sélectionnés pour une transmission servo précise, un contrôle de qualité strict et une sortie de couple fiable, aidant le système d'axe à maintenir un mouvement stable sous des charges de coupe quotidiennes.
Gestion de la pression du gaz
Tube Cut utilise la régulation électropneumatique SMC japonaise pour fournir une pression de gaz d'assistance stable et en continu pour les processus de coupe d'air, d'azote et d'oxygène.
Contrôle du gaz sans marche
La pression du gaz est ajustée proportionnellement par le signal électrique, aidant les opérateurs à faire correspondre la production aux besoins en matière de matériaux et de processus.
Réglementation SMC Fine
La sensibilité du régulateur SMC atteint 0,2 kPa sur la spécification de 100 kPa, prenant en charge un réglage précis de la pression.
Réponse au processus stable
La linéarité est à +/-1 % F.S. et l'hystérèse à 0,5 % F.S. pour une réponse fiable à la pression pendant la coupe.
Régulateur électropneumatique
Gestion thermique
Tube Cut combine le refroidissement par eau laser dédié avec la climatisation de l'armoire électrique pour maintenir le laser, l'optique et l'électronique CNC fonctionnant dans un environnement à température stable.
Série de refroidisseurs d'eau laser
Les refroidisseurs d'eau laser S&A TEYU prennent en charge le traitement au laser à fibre avec un contrôle de la température dédié pour le laser et l'optique, un fonctionnement numérique intelligent, une circulation d'eau fiable et une capacité de communication pour l'intégration avec le système laser.
Unité de refroidissement de l'armoire électrique
Le refroidissement de l'enceinte Tongfei MCA sépare la circulation de l'air interne et externe pour bloquer la poussière, le brouillard d'huile et l'humidité tout en gérant la température et l'humidité de l'armoire. Il prend en charge les alarmes de protection, la communication RS485, le chauffage PTC en option et l'installation murale, intégrée ou montée sur porte.
Options de mise à niveau
Les lasers à fibre Raycus Global-Series CW offrent de larges choix de configuration, une connexion de sortie QBH, plusieurs modes de contrôle, une bonne compatibilité et des performances de coupe fiables.
Mise à niveau vers le système de contrôle Empower pour un fonctionnement rationalisé de la machine, un contrôle coordonné des processus et des performances de découpe laser stables et précises.
Passez à la tête de découpe laser Empower pour une livraison fiable du faisceau, un traitement stable et une qualité de coupe constante pour des tâches de production exigeantes.

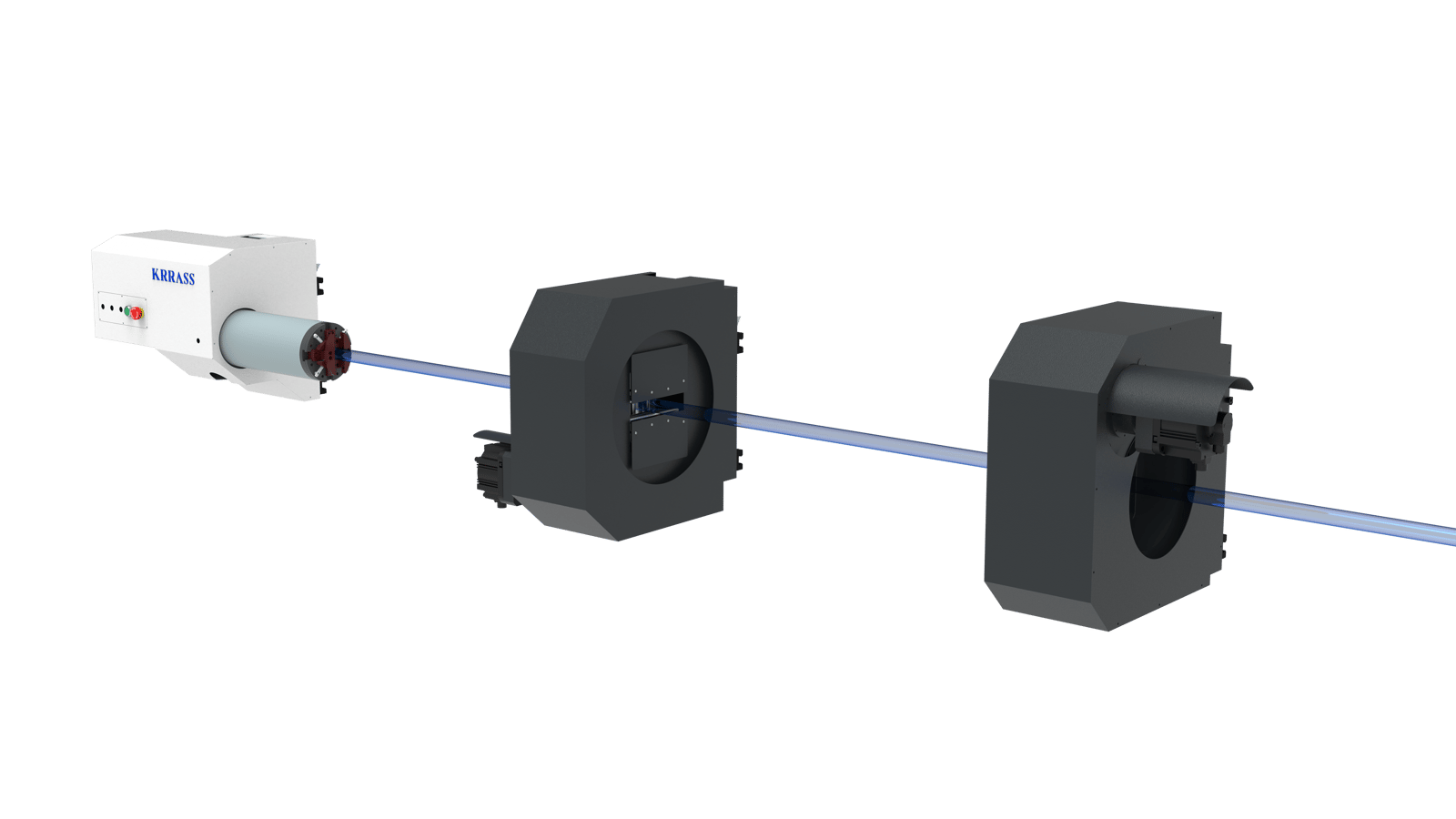

La conception à trois mandrins améliore la stabilité du serrage et prend en charge le traitement des tubes plus longs.

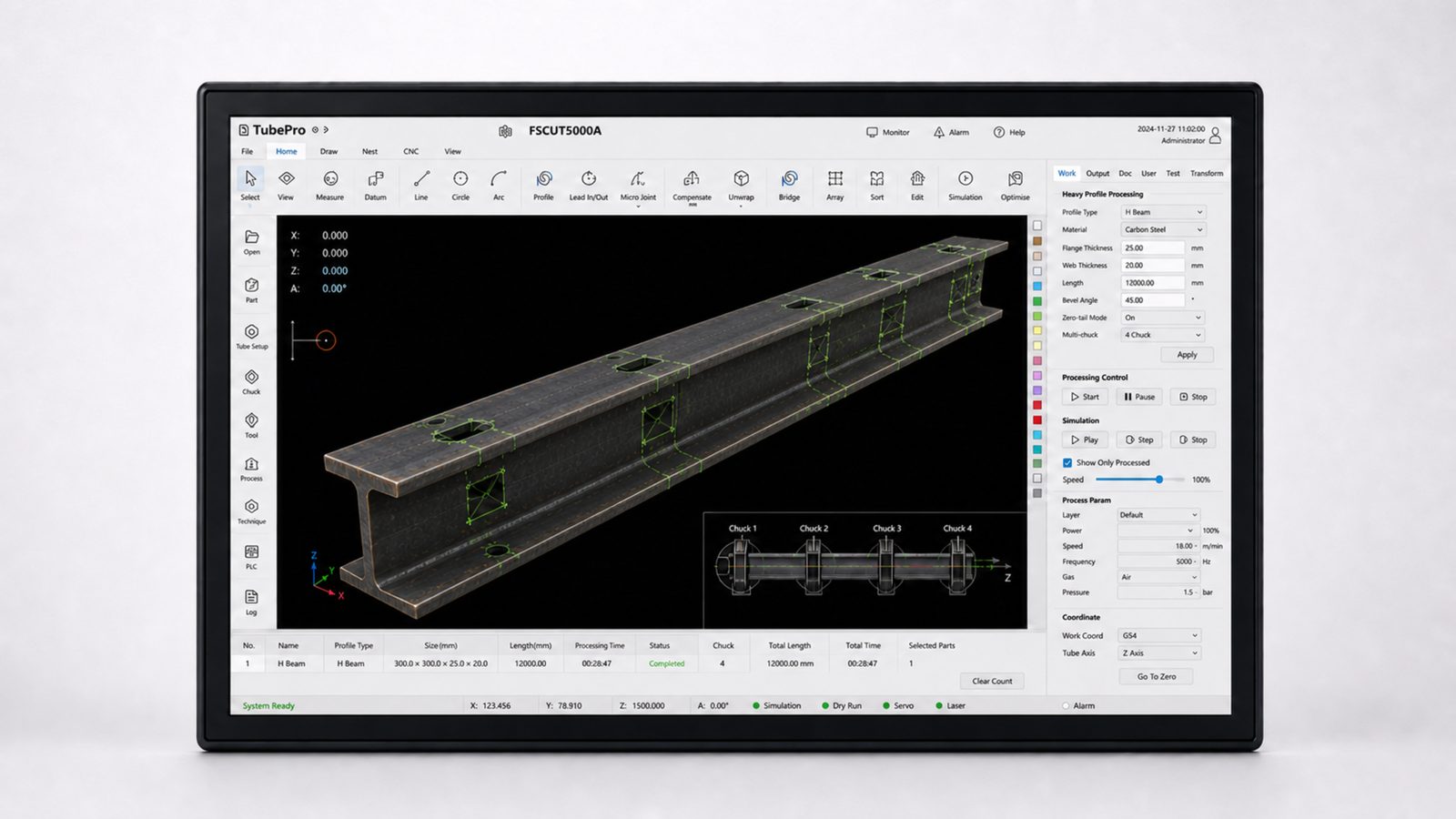

* Nécessite le support du contrôleur FSCUT5000A.
L'équipement de chargement automatique arrange les tubes avant l'alimentation et utilise des rouleaux de chargement pour réduire le temps d'attente pour une plus grande efficacité de coupe.
Spécifications
Tube Cut dimensions de la machine et options de configuration laser partagées en un coup d'œil
Prêt à
maîtriser votre
production ?
Partagez votre type de matériau, la taille de la feuille, la plage d'épaisseur et les objectifs de production. Notre équipe d'ingénieurs recommandera une configuration Tube Cut pour votre atelier.
