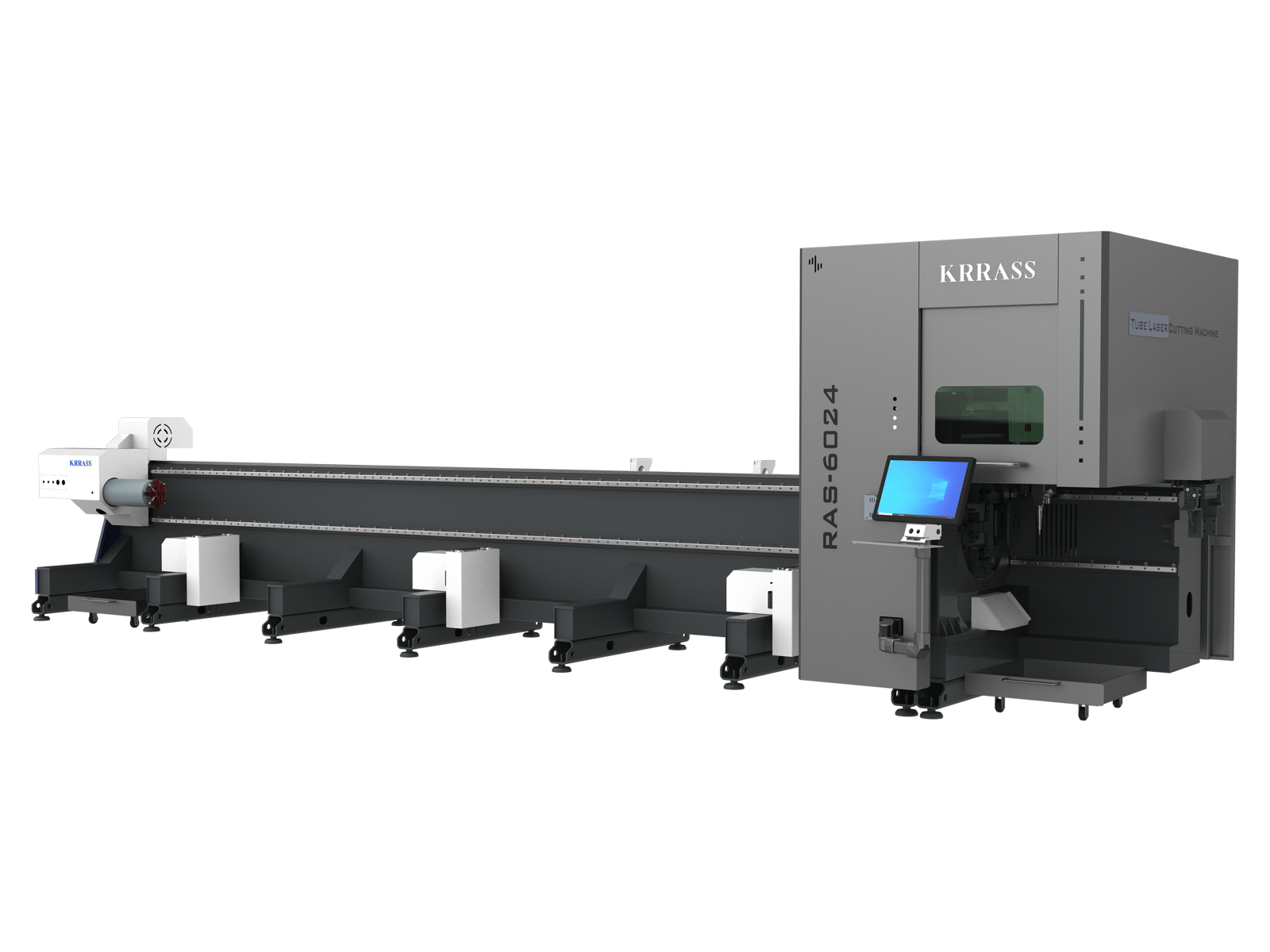

Tube Cut
ليزر ليفي مرن واحد لقطع الصفائح المعدنية والأنابيب. لوحات المعالجة والأنابيب المستديرة والأنابيب المربعة والملامح ذات الحواف النظيفة والأداء المستقر.
دقة مثبتة للإنتاج
يجلب Tube Cut سرعة حركة السلسلة الذكية والتسارع ودقة محور X / Y في القطع العملي للصفائح المعدنية.
السرعة القصوى
تصل حركة السلسلة الذكية إلى 110 م / دقيقة لقطع الألواح بكفاءة ودورات إنتاج أقصر.
استجابة المحور السريع
يدعم الحد الأقصى للتسارع البالغ 1.3 جرام متابعة كفاف رشيق والحركة السريعة بين التخفيضات.
دقة تحديد المواقع
تساعد دقة تحديد موضع محور X/Y +/-0.04 مم في الحفاظ على جودة حافة يمكن الاعتماد عليها عبر وظائف الأوراق.
كرر تحديد المواقع
تحافظ دقة تحديد المواقع المتكررة X/Y البالغة +/-0.03 مم على اتساق الأجزاء المتكررة عبر عمليات الإنتاج.
مصدر ليزر ليفي MAX
MFSC-6000C أحادي الوحدة CW الألياف الليزر
مصدر ليزر ليفي مستمر أحادي الوحدة 6000 واط للمطالبة بقطع المعادن والحفر واللحام. إنه يناسب الطاقة الجديدة، 3C، وخطوط التصنيع الدقيقة التي تحتاج إلى كثافة طاقة أعلى، وتسليم شعاع مستقر، ومعالجة موثوقة للوحة سميكة.
MFSC-3000C أحادي الوحدة CW الألياف الليزر
مصدر 3000 واط من سلسلة MFSC تم تصميمه لأعمال القطع واللحام الصناعية المستمرة. تدعم المنصة ذات الوضع الواحد عالية الكفاءة الحفر وقطع الصفائح واللحام والكسوة والنحاس والمعالجة الحرارية السطحية مع إخراج قابل للتعديل للتحكم في العملية.
MFSC-2000C وحدة واحدة CW الألياف الليزر
مصدر ليزر ليفي مستمر بقوة 2000 واط لأنظمة القطع المدمجة وخطوط الإنتاج الآلية. من السهل دمج تصميم الوحدة الواحدة مع أدوات الآلات مع توفير طاقة يمكن الاعتماد عليها لمهام قطع ولحام الصفائح المعدنية اليومية.
وحدة تحكم Bochu EtherCAT
تربط أنظمة التحكم في قطع الأنبوب Bochu FSCUT دوران تشاك وحركة المؤازرة وغاز القطع والتعشيش ومعلمات عملية الأنبوب لإنتاج الأنابيب المستقرة.
رأس قطع BOCI
BLT 421T
قطع الأنبوب متوسط الطاقة
BLT 310T
قطع أنبوب مضغوط
يمكن إقران Tube Cut برؤوس القطع الذكية Bochu BOCI للتحكم المستقر في التركيز ومراقبة العمليات وأداء القطع بالليزر الليفي الموثوق به.
معالجة الأنبوب المتوازن
مصمم لقطع الأنبوب المستدير والمربع والملف الشخصي اليومي، مع التحكم العملي في التركيز وحماية قابلة للصيانة للإنتاج الثابت.
رأس قطع الأنبوب المضغوط
رأس BLT3 T-series لقطع أنابيب الطاقة الصغيرة والمتوسطة، يجمع بين الهيكل المدمج والمراقبة المستقرة والخدمة السهلة.
فولاذ ثقيل سرير الماكينة
يستخدم Tube Cut سريرا فولاذيا ملحوما ثقيلا للغاية مصنوعا من لوحة متجانسة سميكة. يساعد لحام الأخدود والتلدين بالإجهاد والشيخوخة الطبيعية على التخلص من الإجهاد الداخلي، مما يحافظ على استقرار الإطار لقطع الألواح بدقة.
هيكل فولاذي سميك
بناء اللوحة الثقيلة يدعم الصلابة أثناء القطع
سرير مخفف من التوتر
يعمل التلدين والشيخوخة على تحسين استقرار الإطار على المدى الطويل
هَوائيّ التثبيت والدعم
يجمع Tube Cut بين الطبطبات الهوائية ودعم الأسطوانة المؤازرة لمعالجة الأنابيب المستقرة والمهنية.
نطاق لقط الأنابيب واسع
مجموعة تثبيت الأنابيب لآلة قطع أنبوب الليزر واسعة، والأنبوب المستدير هو Φ10-Φ10، وطول جانب الأنبوب المربع هو 10 * 10mm-220mm * 220mm. دعم قطع الأشكال المختلفة من مواد الأنابيب، مثل I-beam، قناة الصلب، زاوية الصلب، الأنابيب الإهليلجية، أنابيب النفايات، الأنابيب متعددة التشوهات، إلخ.
دعم الأسطوانة المحرك المؤازر
عندما تعمل آلة القطع بالليزر الليفي للوحة الأنبوبية ، يمكنها إصلاح الأنبوب وتحل مشكلة التشوه بشكل فعال في عملية قطع الخط الطويل.
تشاكات هوائية مزدوجة، ذيل قصير جدا
يتميز الجزء الأمامي والخلفي من خراطيش آلة القطع بالليزر الليفية عن طريق التمركز التلقائي والدوران المزدوج، مما يبقيها متزامنة. تشاك الجبهة كامل السكتة الدماغية، ويتم تقصير ذيل القطع إلى 50 مم عن طريق قطع تجنب تشاك الأمامي.
تحكم دقيق في الحركة
يجمع Tube Cut بين ناقل الحركة الميكانيكي الصلب مع حركة مؤازرة سريعة الاستجابة لدعم تحديد المواقع بدقة والتسارع السلس وقطع كفاف مرن عبر أحجام الألواح المختلفة ووظائف الإنتاج.
تدعم مكونات حامل وترس تايوان YYC ناقل حركة خطي دقيق مع اهتزاز منخفض ورد فعل عنيف متحكم فيه، مما يساعد جسر القطع على الحفاظ على الحركة القابلة للتكرار أثناء السفر الطويل.
توفر أدلة تايوان HIWIN الخطية توجيها سلسا وعالي الدقة وقدرة تحميل قوية، مما يمنح محاور X/Y أساسا مستقرا لقطع الكفاف الناعم.
تعمل المحركات المؤازرة Inovance على تشغيل محاور X وY مع التحكم المتجاوب وردود الفعل عالية الدقة وحركة جسرية متزامنة للتسارع المرن وتحديد المواقع.
يتم اختيار مخفضات الكواكب Motorducer لنقل مؤازر دقيق، ومراقبة صارمة للجودة، وإخراج عزم دوران موثوق به، مما يساعد نظام المحور على الحفاظ على حركة مستقرة تحت أحمال القطع اليومية.
إدارة ضغط الغاز
يستخدم Tube Cut التنظيم الكهربائي الهوائي الياباني SMC لتوفير ضغط غاز مساعد مستقر وخالي من الخطوات لعمليات قطع الهواء والنيتروجين والأكسجين.
التحكم في الغاز بدون خطوات
يتم ضبط ضغط الغاز بشكل متناسب عن طريق الإشارة الكهربائية، مما يساعد المشغلين على مطابقة الإنتاج مع احتياجات المواد والعمليات.
تنظيم SMC الدقيق
تصل حساسية منظم SMC إلى 0.2 كيلو باسكال على مواصفات 100 كيلو باسكال، مما يدعم ضبط الضغط الدقيق.
استجابة عملية مستقرة
الخطية ضمن +/- 1٪ F.S. والتباطؤ في حدود 0.5٪ F.S. لاستجابة ضغط موثوقة أثناء القطع.
منظم كهربائي هوائي
إدارة حرارية
يجمع Tube Cut بين تبريد مياه الليزر المخصص والتحكم في مناخ الخزانة الكهربائية للحفاظ على تشغيل الليزر والبصريات وإلكترونيات CNC في بيئة درجة حرارة مستقرة.
سلسلة مبرد المياه بالليزر
تدعم مبردات المياه بالليزر S&A TEYU معالجة الألياف بالليزر مع التحكم المخصص في درجة الحرارة للليزر والبصريات والتشغيل الرقمي الذكي ودوران المياه الموثوق به والقدرة على الاتصال للتكامل مع نظام الليزر.
وحدة تبريد الخزانة الكهربائية
يفصل تبريد حاوية Tongfei MCA بين دوران الهواء الداخلي والخارجي لمنع الغبار وضباب الزيت والرطوبة أثناء إدارة درجة حرارة الخزانة والرطوبة. إنه يدعم إنذارات الحماية، واتصالات RS485، وتدفئة PTC الاختيارية، والتركيب المثبت على الحائط أو المدمج أو المثبت على الباب.
خيارات الترقية
توفر أشعة الليزر الليفية Raycus Global-Series CW خيارات تكوين واسعة، واتصال إخراج QBH، وأوضاع تحكم متعددة، وتوافق جيد، وأداء قطع موثوق به.
الترقية إلى نظام التحكم في Empower لتشغيل الماكينة المبسط والتحكم المنسق في العمليات وأداء القطع بالليزر المستقر والدقيق.
قم بالترقية إلى رأس القطع بالليزر Empower لتوصيل شعاع موثوق به ومعالجة مستقرة وجودة قطع متسقة عبر مهام الإنتاج الصعبة.
يعمل تصميم تشاك الثلاثة على تحسين ثبات التثبيت ويدعم معالجة الأنبوب لفترة أطول.
* يتطلب دعم وحدة التحكم FSCUT5000A.
تقوم معدات التحميل الأوتوماتيكية بترتيب الأنابيب قبل التغذية وتستخدم بكرات التحميل لتقليل وقت الانتظار للحصول على كفاءة قطع أعلى.
المواصفات
أبعاد آلة Tube Cut وخيارات تكوين الليزر المشتركة في لمحة
هل أنت مستعد
لإتقان
إنتاجك؟
شارك نوع المواد وحجم الورقة ونطاق السماكة وأهداف الإنتاج. سيوصي فريقنا الهندسي بتكوين Tube Cut لورشة العمل الخاصة بك.
