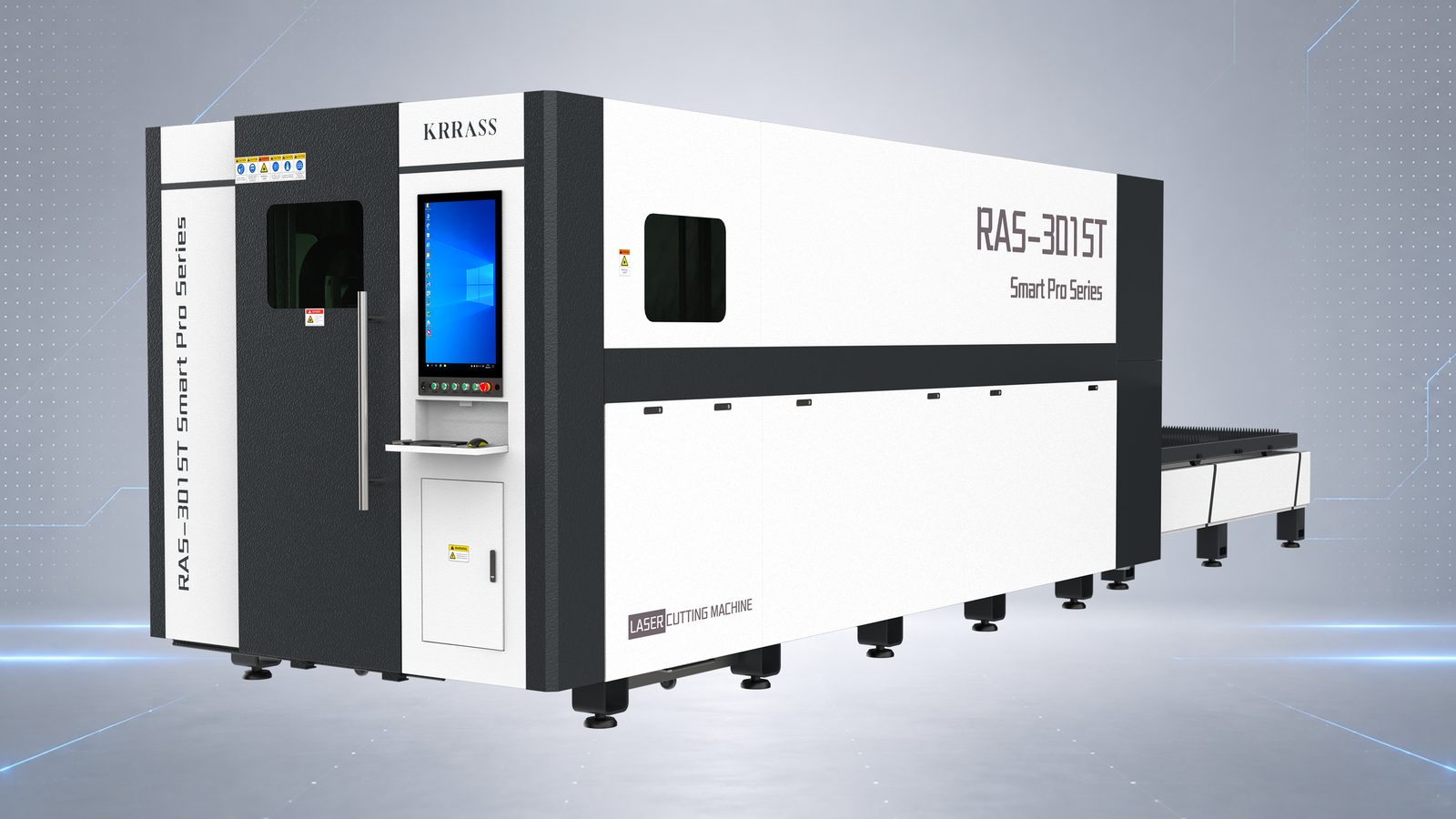

Smart Pro Cut
قطع ألياف الليزر المغلقة المهنية لورش الصفائح المعدنية التي تحتاج إلى تشغيل أكثر أمانا ومعالجة أنظف وتدفق إنتاج فعال.
دقة مثبتة للإنتاج
يجلب Smart Pro Cut سرعة حركة السلسلة الذكية والتسارع ودقة محور X / Y في قطع الصفائح المعدنية العملية.
السرعة القصوى
تصل حركة السلسلة الذكية إلى 110 م / دقيقة لقطع الألواح بكفاءة ودورات إنتاج أقصر.
استجابة المحور السريع
يدعم الحد الأقصى للتسارع البالغ 1.3 جرام متابعة كفاف رشيق والحركة السريعة بين التخفيضات.
دقة تحديد المواقع
تساعد دقة تحديد موضع محور X/Y +/-0.04 مم في الحفاظ على جودة حافة يمكن الاعتماد عليها عبر وظائف الأوراق.
كرر تحديد المواقع
تحافظ دقة تحديد المواقع المتكررة X/Y البالغة +/-0.03 مم على اتساق الأجزاء المتكررة عبر عمليات الإنتاج.
مصدر ليزر ليفي MAX

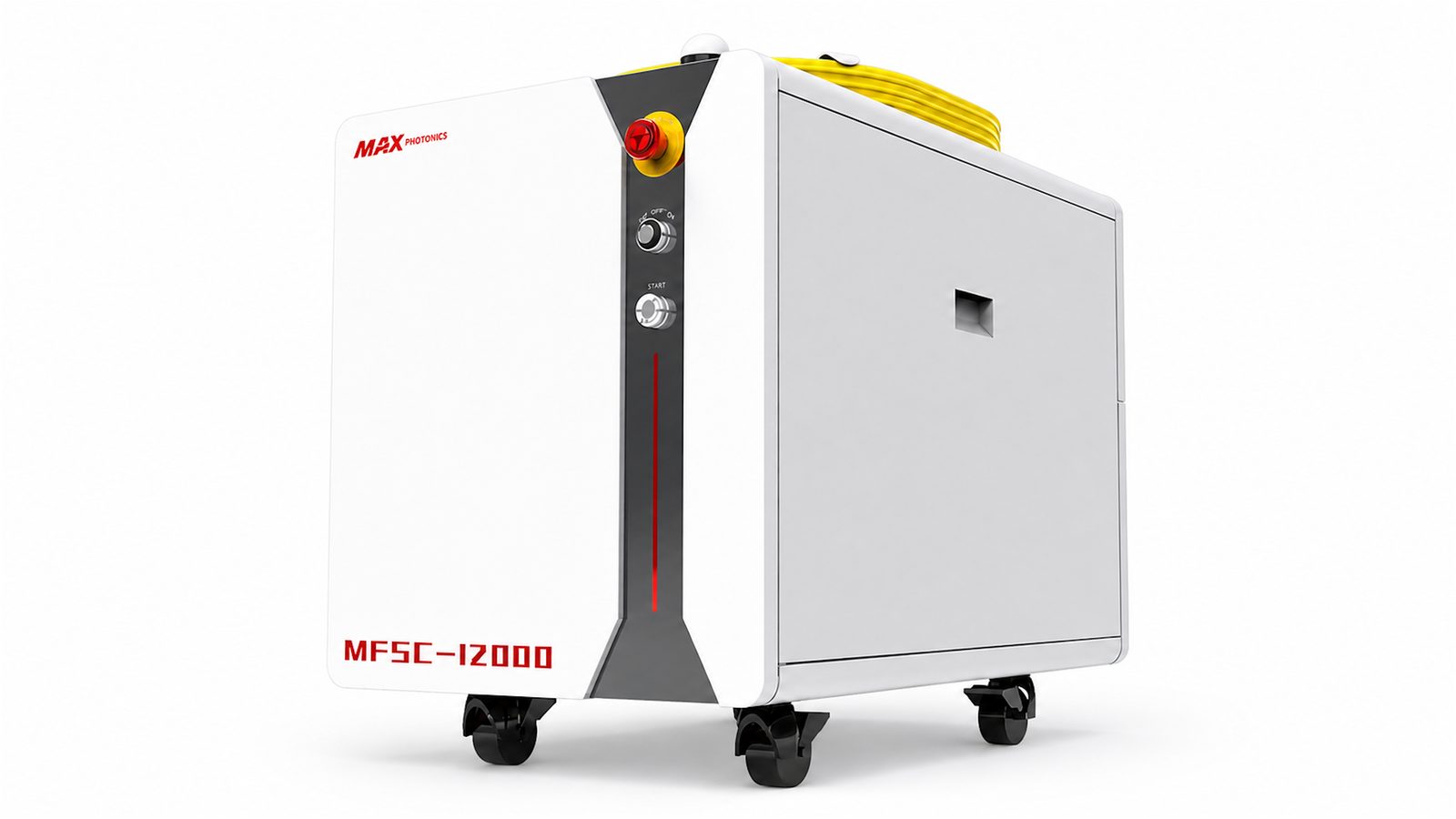

MFSC-12000C وحدة واحدة CW الألياف الليزر
مصدر ليزر ليفي مستمر من سلسلة MFSC بقوة 12000 واط لقطع الصفائح المعدنية عالية الطاقة. تدعم بنيتها ذات الوحدة الواحدة توصيل الحزم الكثيفة، والإنتاج المستقر على المدى الطويل، والتكامل الفعال لورش العمل التي تعالج الألواح المتوسطة والسميكة.

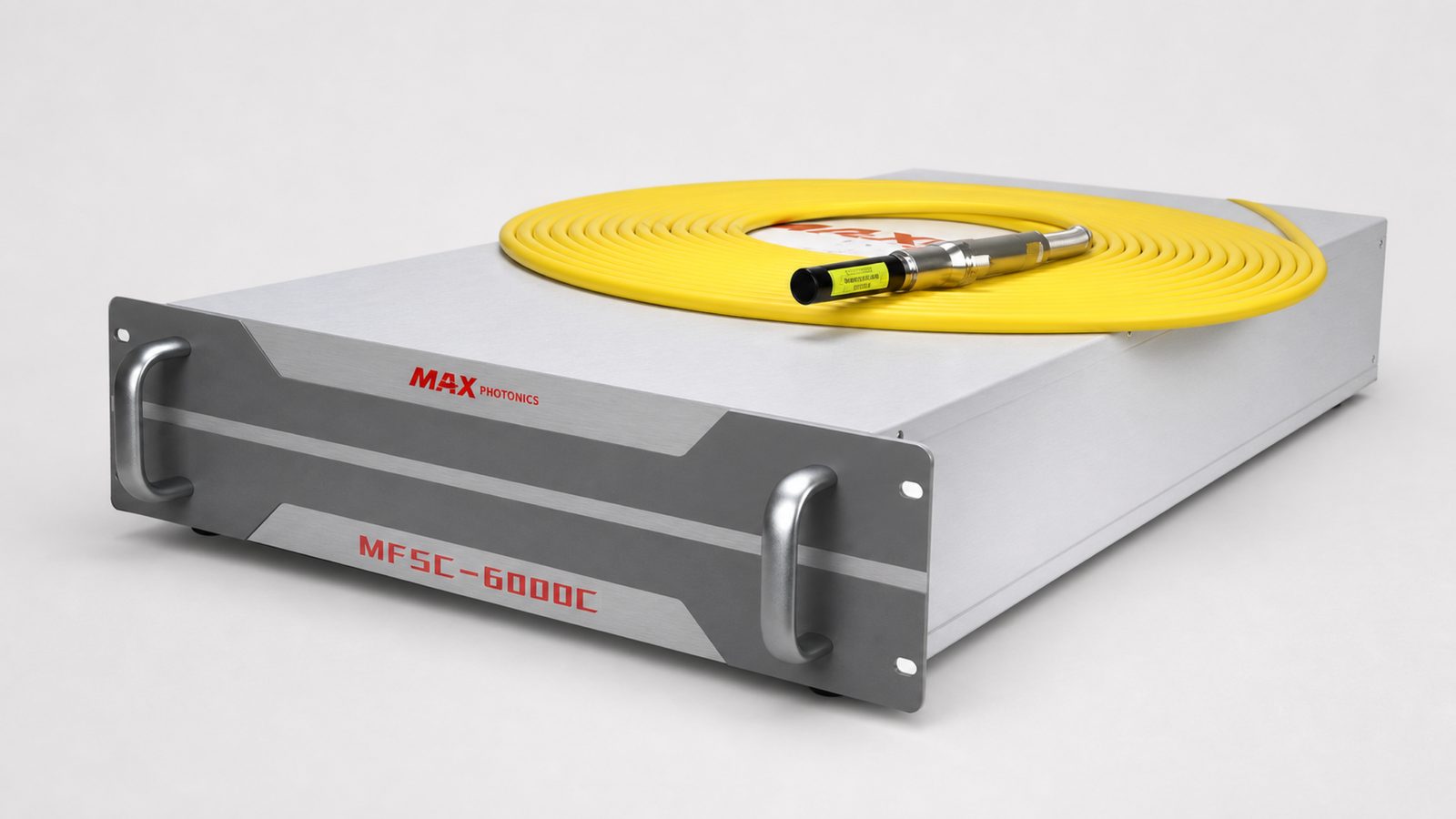

MFSC-6000C أحادي الوحدة CW الألياف الليزر
مصدر ليزر ليفي مستمر أحادي الوحدة 6000 واط للمطالبة بقطع المعادن والحفر واللحام. إنه يناسب الطاقة الجديدة، 3C، وخطوط التصنيع الدقيقة التي تحتاج إلى كثافة طاقة أعلى، وتسليم شعاع مستقر، ومعالجة موثوقة للوحة سميكة.

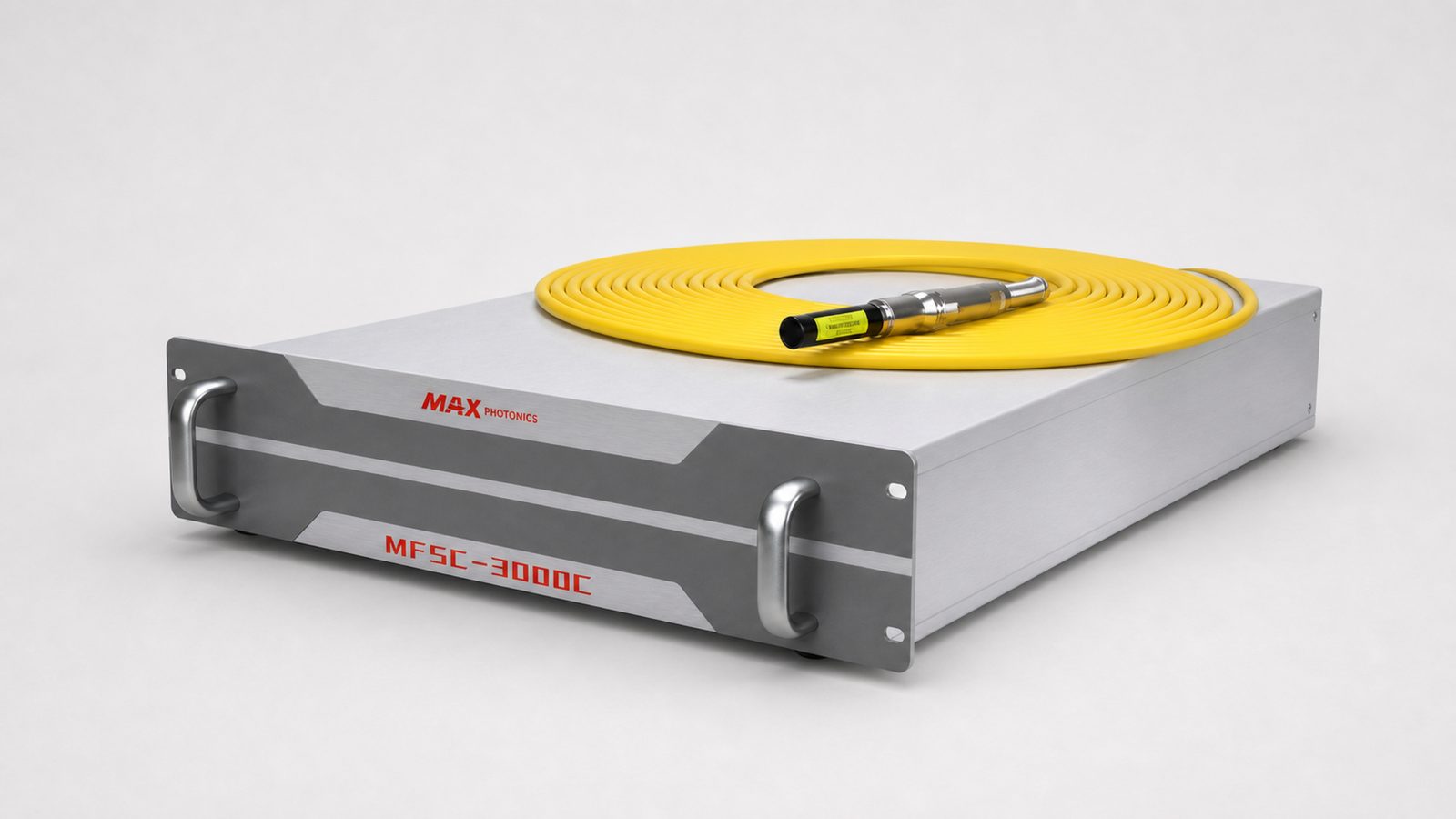

MFSC-3000C أحادي الوحدة CW الألياف الليزر
مصدر 3000 واط من سلسلة MFSC تم تصميمه لأعمال القطع واللحام الصناعية المستمرة. تدعم المنصة ذات الوضع الواحد عالية الكفاءة الحفر وقطع الصفائح واللحام والكسوة والنحاس والمعالجة الحرارية السطحية مع إخراج قابل للتعديل للتحكم في العملية.

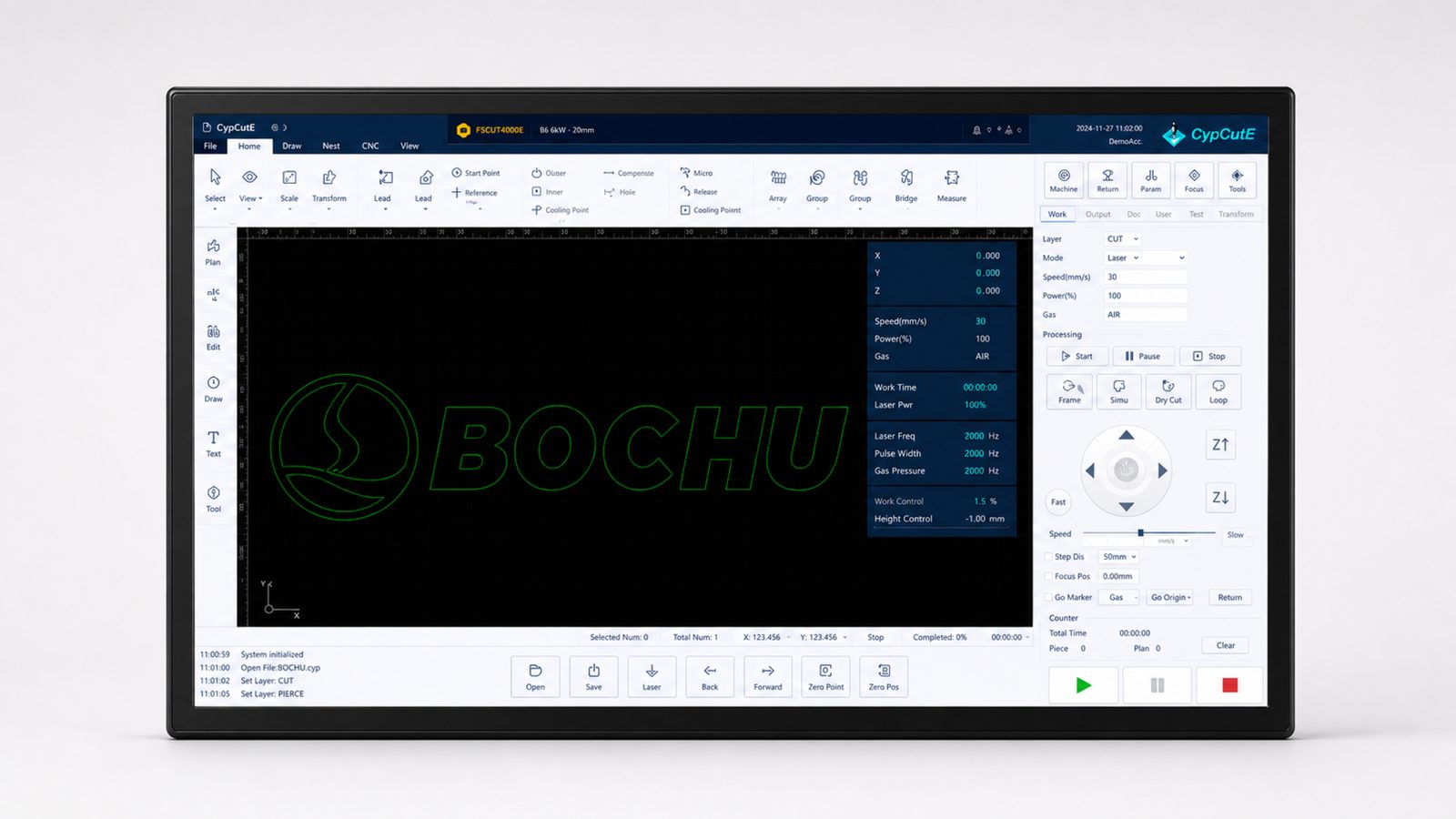

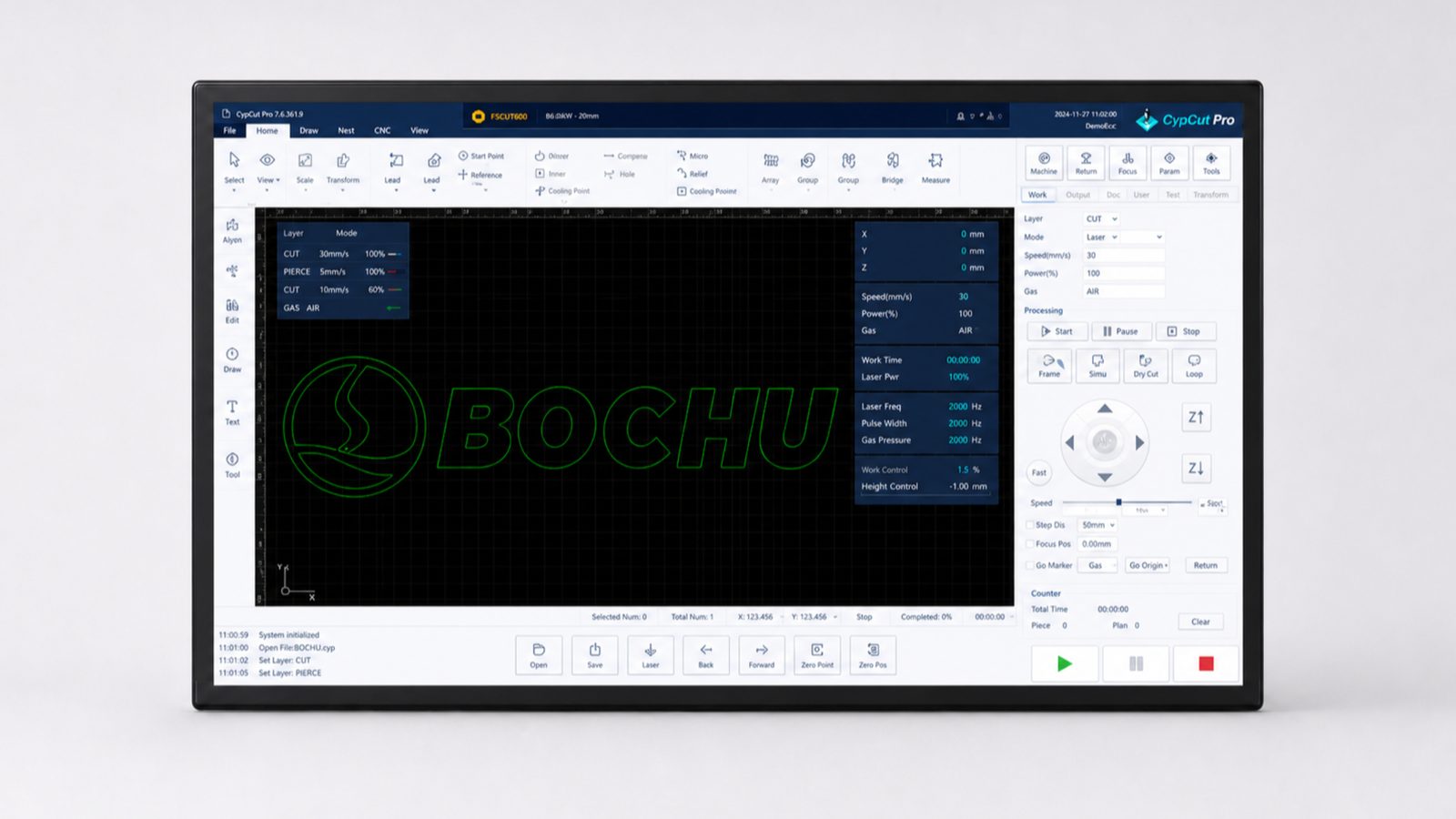

وحدة تحكم Bochu EtherCAT
تربط أنظمة التحكم Bochu FSCUT EtherCAT معلمات الحركة والليزر وغاز القطع والتعشيش والعملية لإنتاج الصفائح المعدنية المستقرة.
رأس قطع BOCI

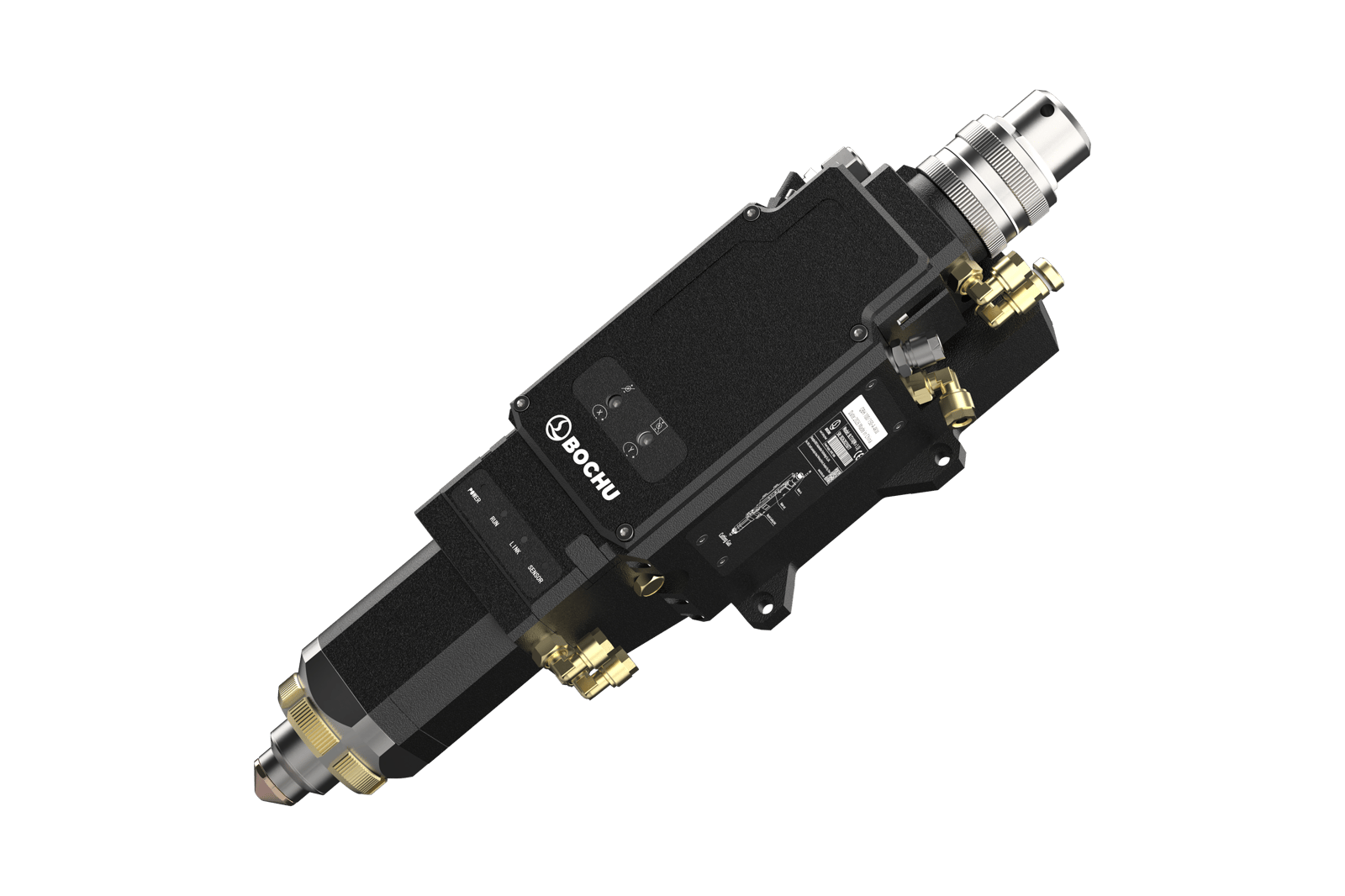

BLT 442S
قطع ثنائي الأبعاد عالي الطاقة

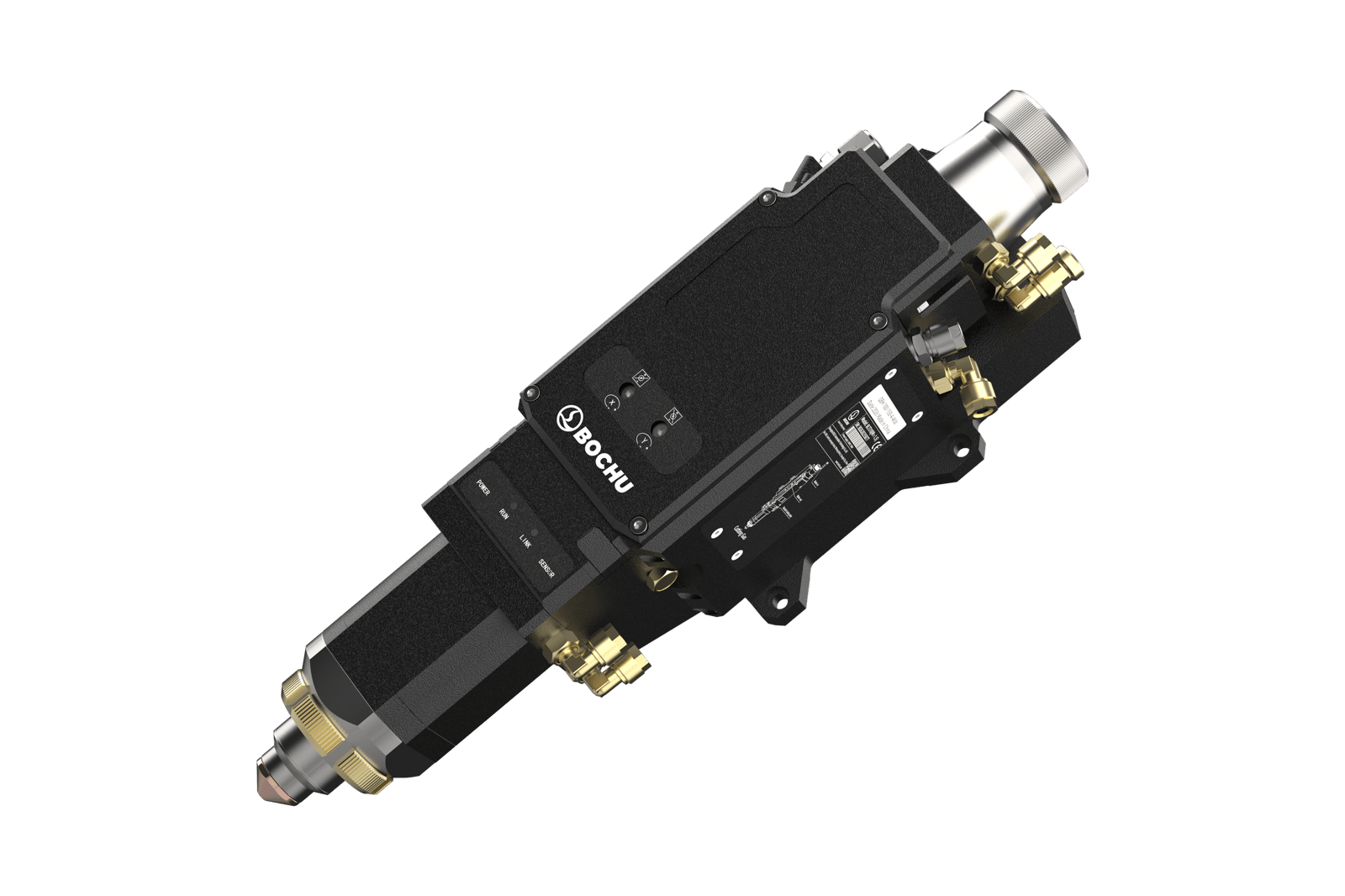

BLT 421
قطع ثنائي الأبعاد متوسط الطاقة

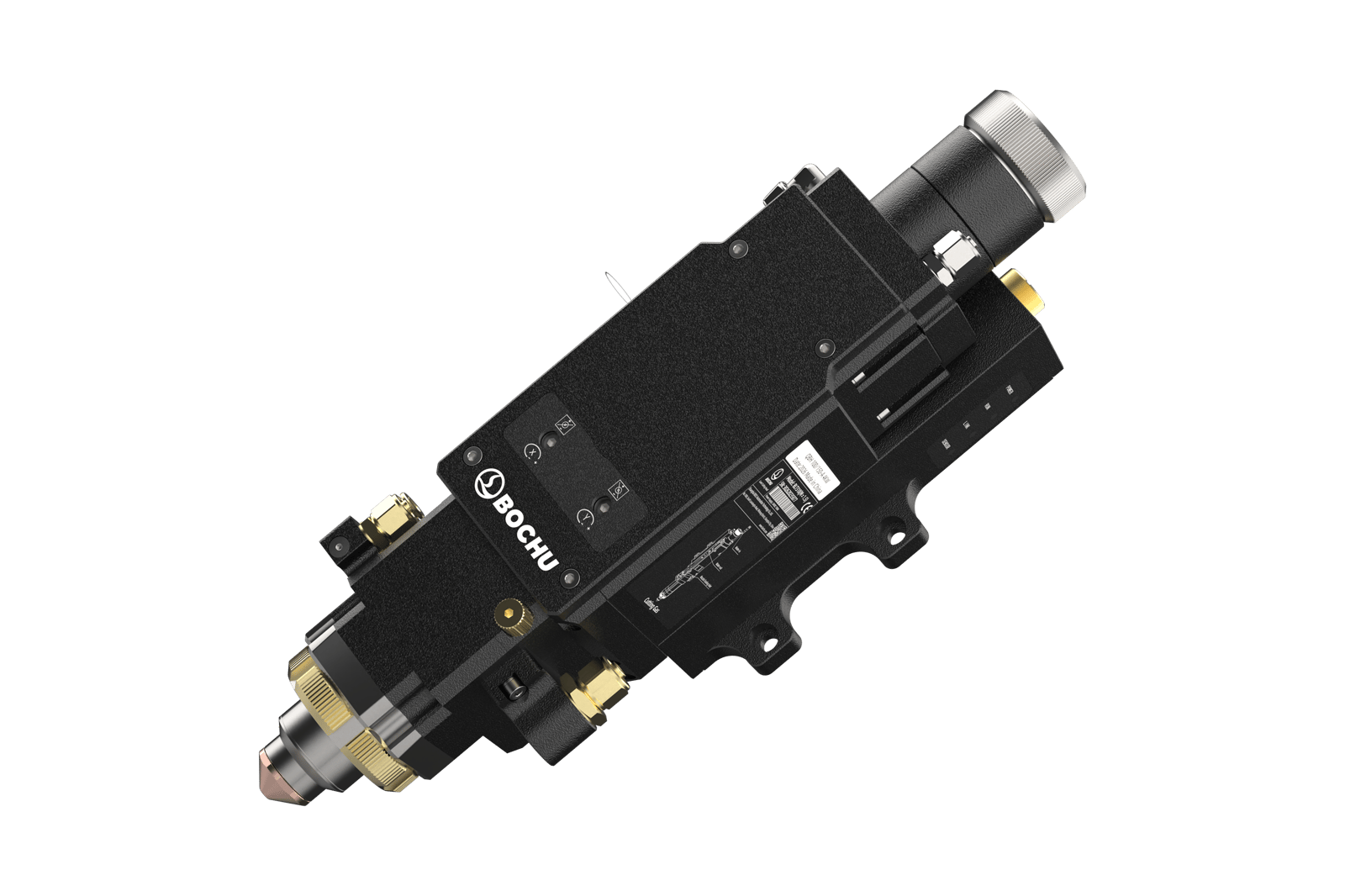

BLT 310
قطع الطاقة منخفضة ومتوسطة
يمكن إقران Smart Pro Cut برؤوس القطع الذكية Bochu BOCI للتحكم المستقر في التركيز ومراقبة العمليات وأداء القطع بالليزر الليفي الموثوق به.
خيار رأس القطع عالي الطاقة
اختيار رأس القطع من سلسلة BLT4 لإعدادات قطع الألواح عالية الطاقة، مع التركيز على تسليم شعاع مستقر، والإعداد السريع، والإنتاج اليومي المتسق.
أداء قطع ثنائي الأبعاد متوازن
مصمم لقطع الألياف بالليزر المسطحة، مع دعم التركيز البؤري التلقائي، والحماية البصرية العملية، وهيكل مستهلك قابل للصيانة للخدمة الروتينية.
رأس قطع ذكي مدمج
رأس سلسلة BLT3 فعال من حيث التكلفة وخفيف الوزن لقطع الطاقة الصغيرة والمتوسطة، مع مراقبة المستشعر والتشخيص السريع والحماية من الاصطدام.

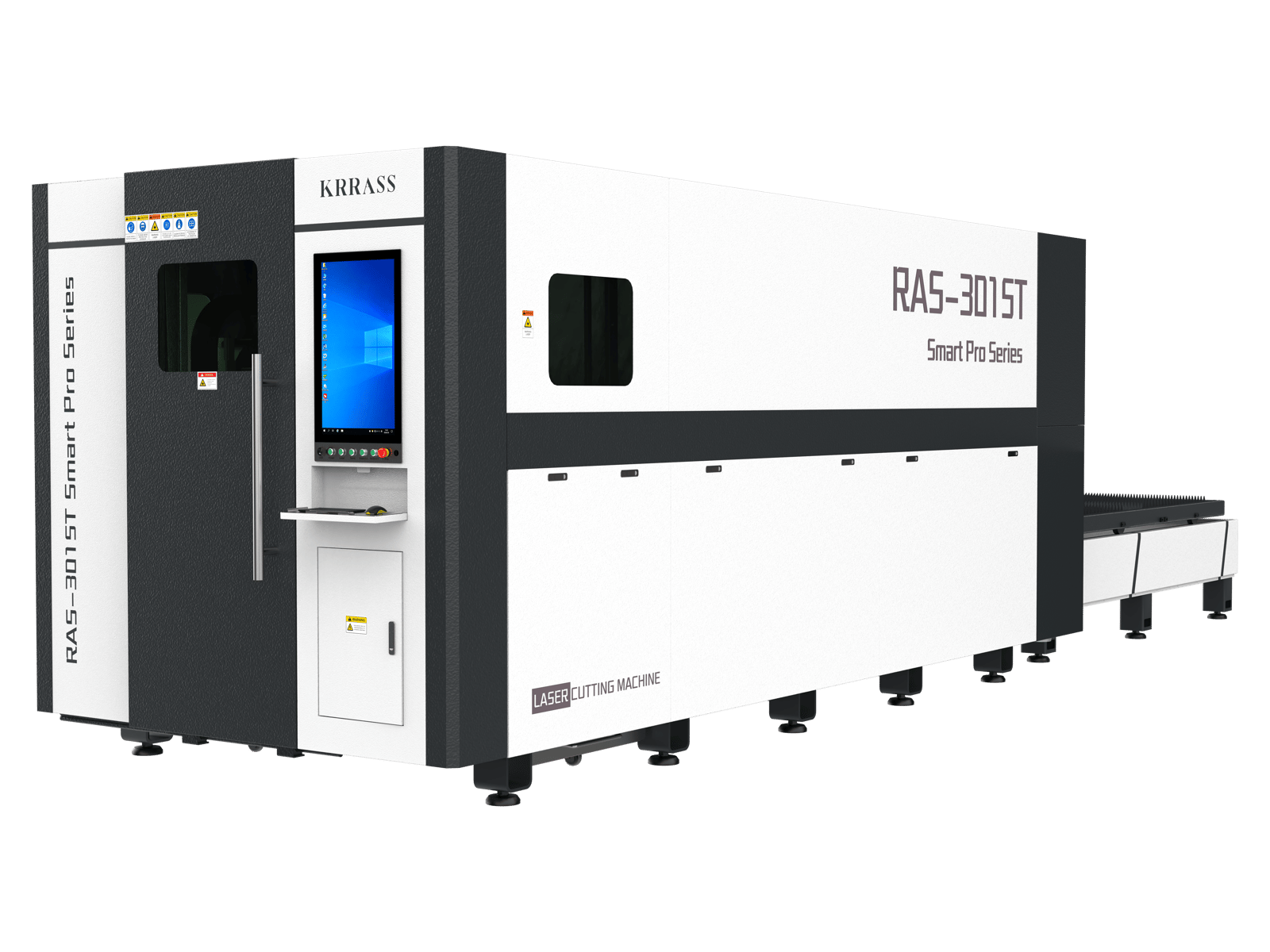

هيكل ماكينة مغلق بالكامل
يستخدم Smart Pro Cut جسما مغلقا بالكامل لاحتواء الشرر والدخان وتبثر القطع أثناء معالجة الصفائح المعدنية. يدعم التصميم المرفق تشغيل ورشة عمل أنظف ومراقبة أكثر أمانا واستخراج دخان أكثر تحكما حول وظائف القطع عالية الطاقة.
قطع مغلق أكثر أمانا
تساعد ألواح الجسم على عزل الشرر والرش ومناطق القطع النشطة
التحكم في الدخان الأنظف
تدعم العلبة عملية الاستخراج الموجهة والتنظيف

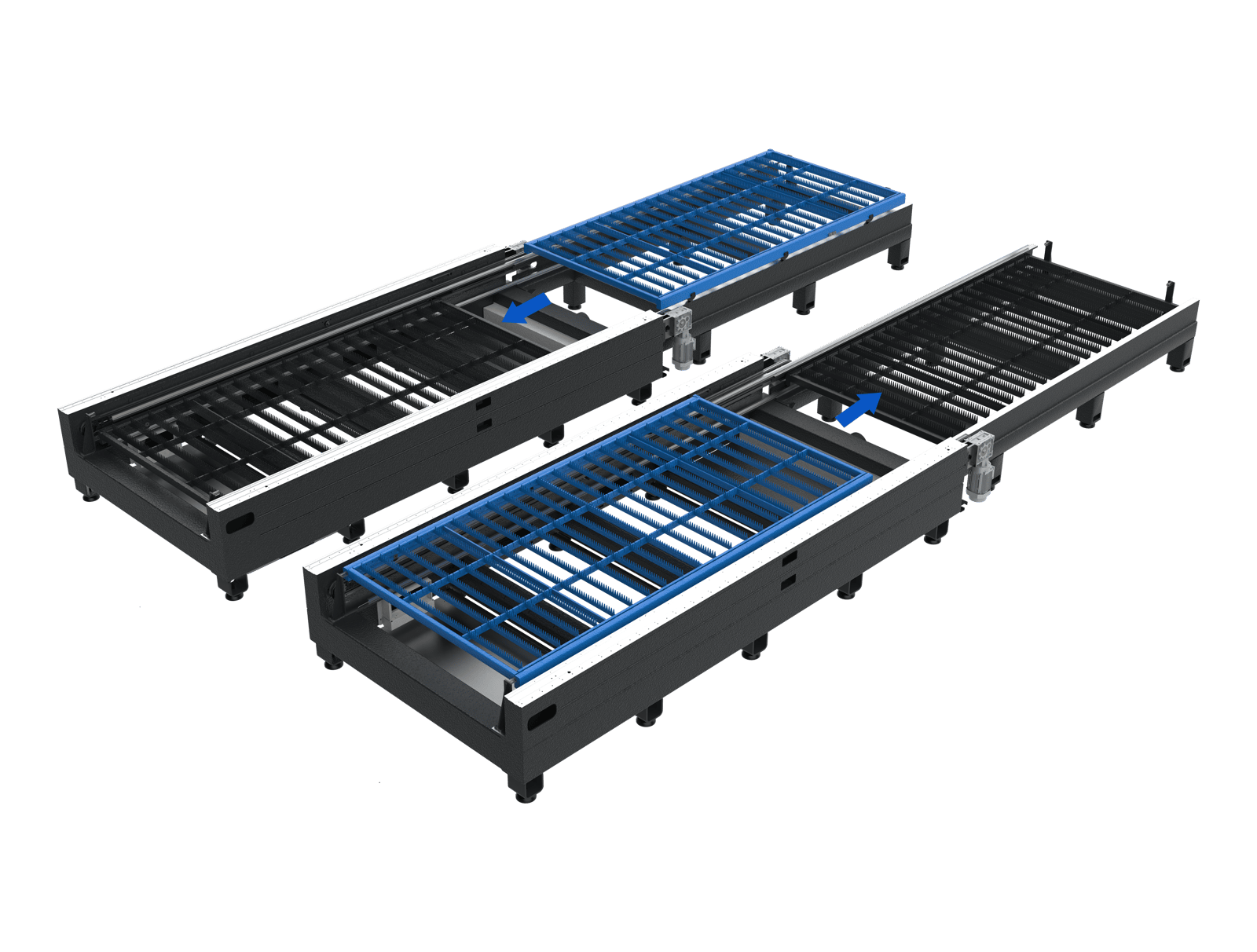

طاولة عمل متبدلة
يفصل هيكل طاولة العمل المزدوج مواضع التحميل والقطع، مما يسمح لطاولة واحدة بإعداد المواد بينما يظل الآخر قيد الإنتاج. يقلل سير عمل التبادل هذا من وقت الخمول، ويحسن سلامة التحميل، ويحافظ على قطع الدفعات بشكل أكثر استمرارية.
تدفق تبادل الجدول
تتناوب طاولتان للعمل بين مواضع التحميل والقطع
تقليل وقت الخمول
يمكن أن يستمر إعداد المواد أثناء التقدم في القطع
تحكم دقيق في الحركة
يجمع Smart Pro Cut بين ناقل الحركة الميكانيكي الصلب مع حركة مؤازرة سريعة الاستجابة لدعم تحديد المواقع بدقة والتسارع السلس وقطع الكنتور المرن عبر أحجام الصفائح المختلفة ووظائف الإنتاج.

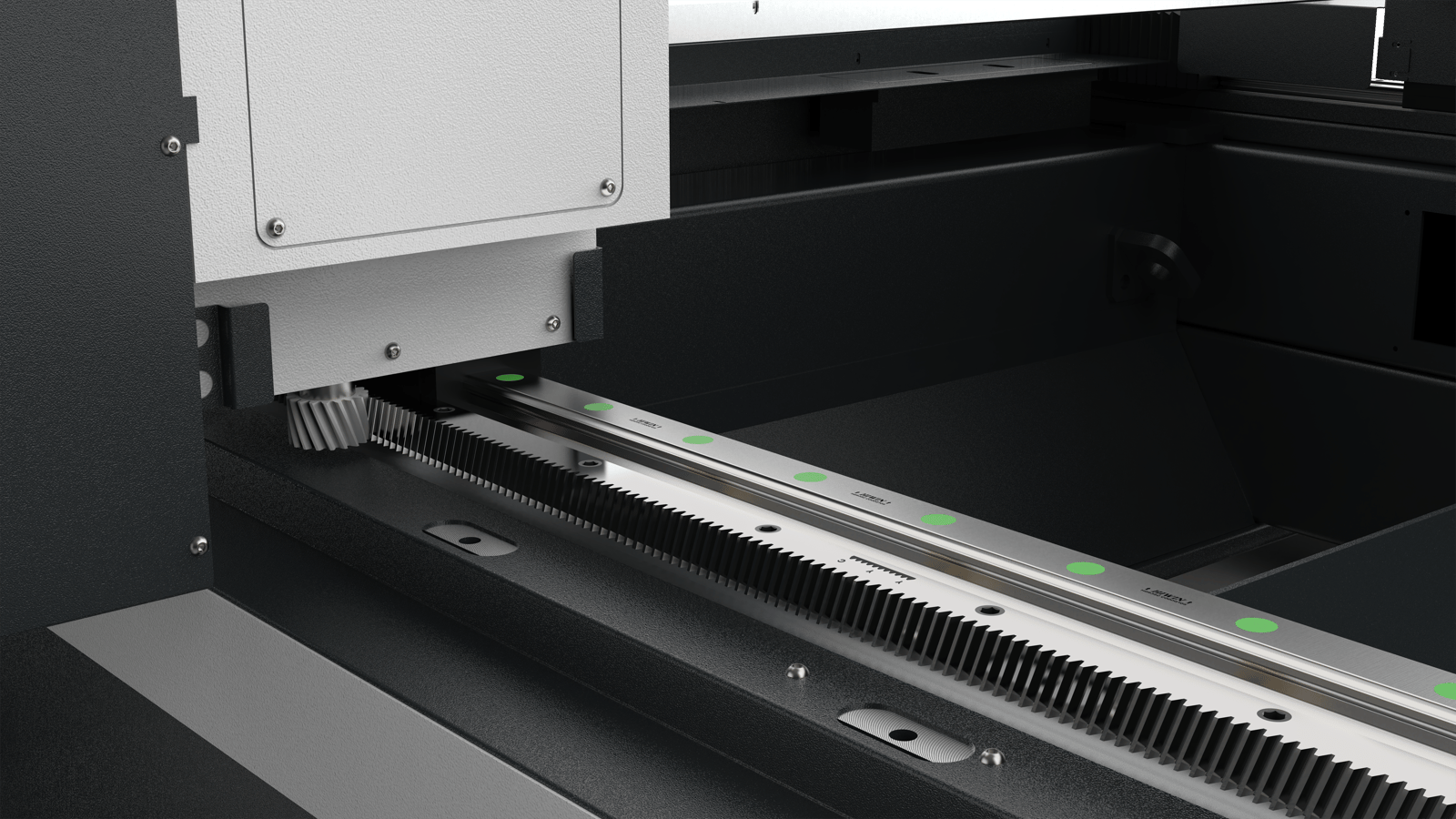

تدعم مكونات حامل وترس تايوان YYC ناقل حركة خطي دقيق مع اهتزاز منخفض ورد فعل عنيف متحكم فيه، مما يساعد جسر القطع على الحفاظ على الحركة القابلة للتكرار أثناء السفر الطويل.

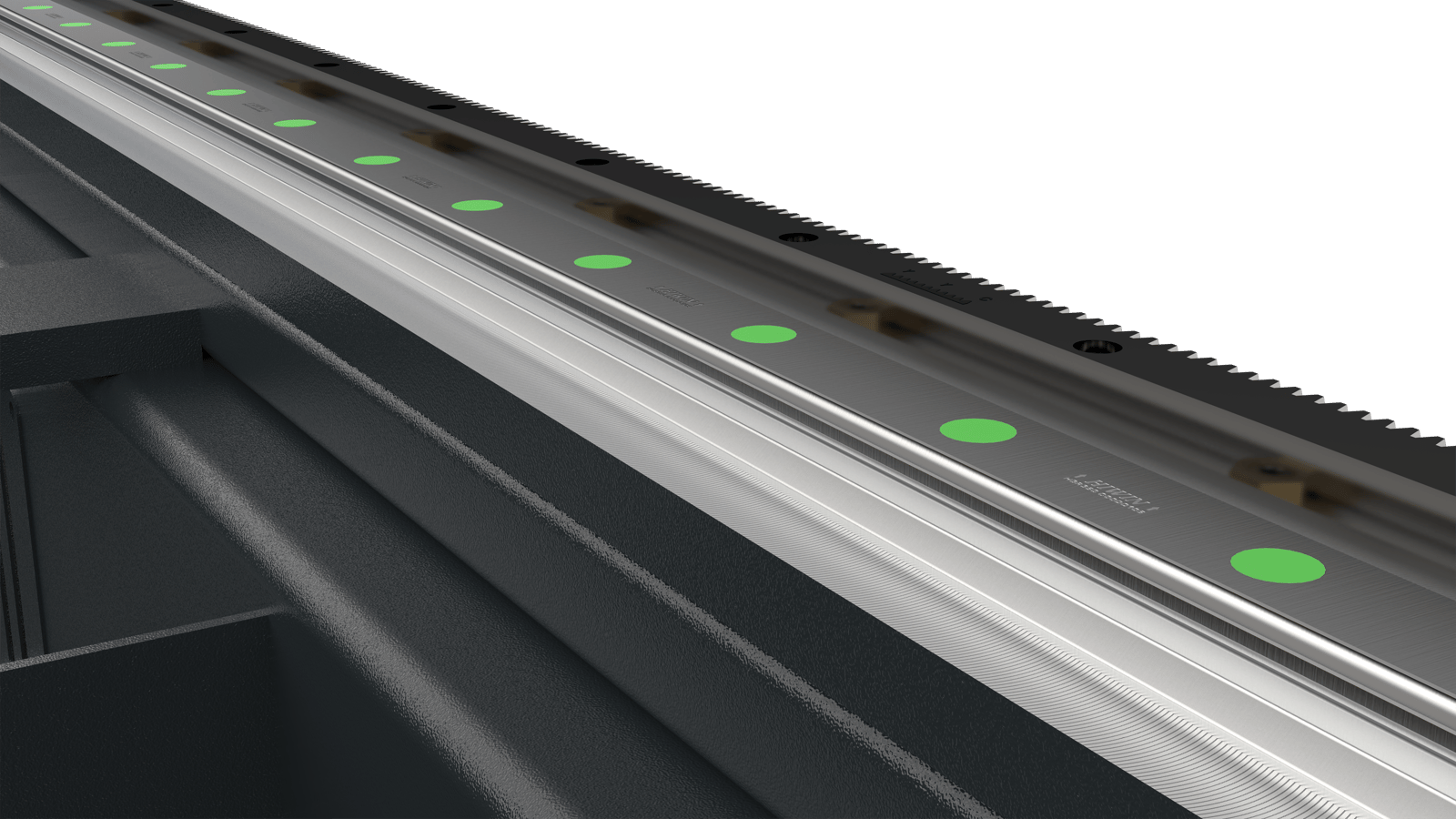

توفر أدلة تايوان HIWIN الخطية توجيها سلسا وعالي الدقة وقدرة تحميل قوية، مما يمنح محاور X/Y أساسا مستقرا لقطع الكفاف الناعم.

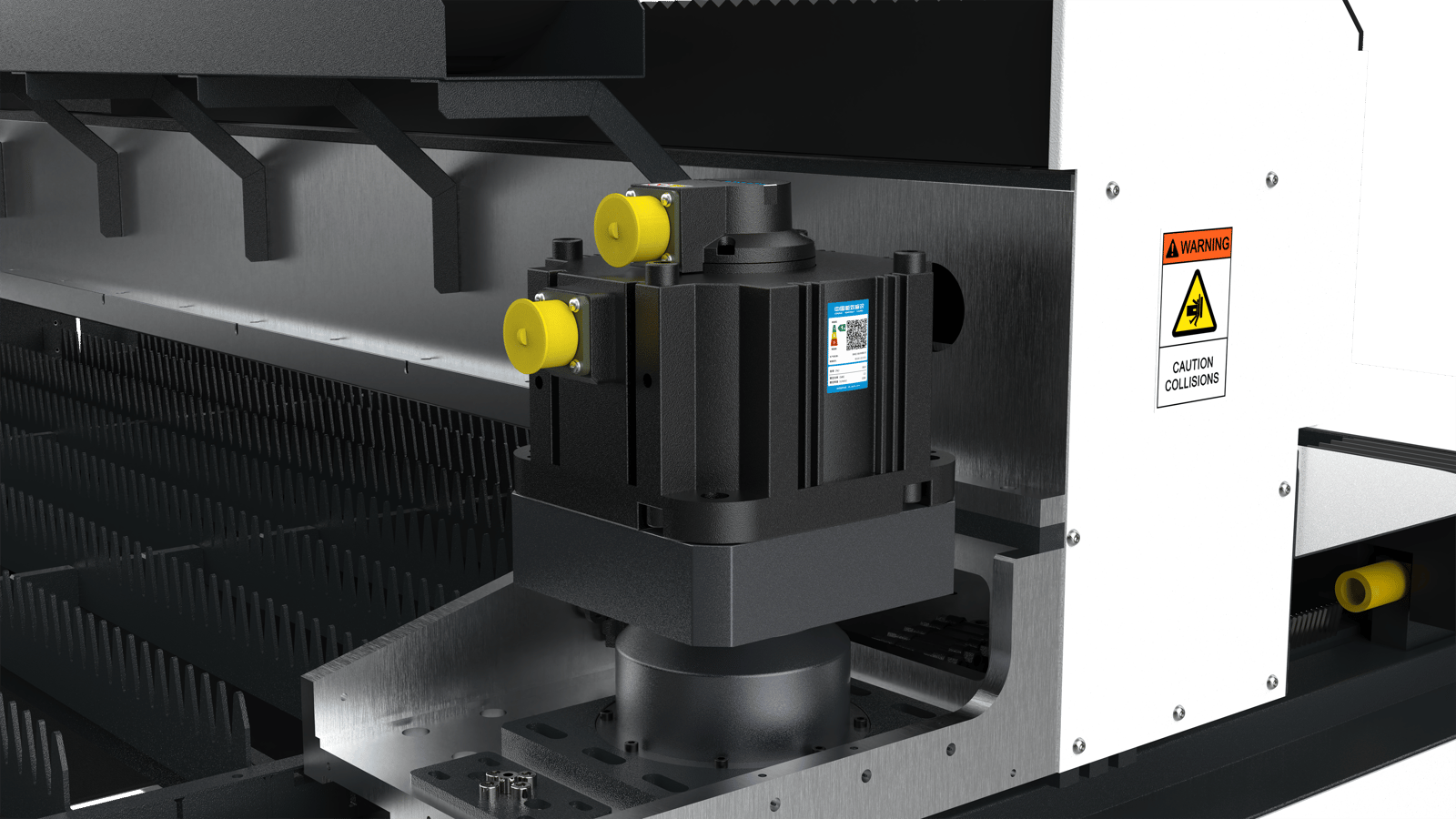

تعمل المحركات المؤازرة Inovance على تشغيل محاور X وY مع التحكم المتجاوب وردود الفعل عالية الدقة وحركة جسرية متزامنة للتسارع المرن وتحديد المواقع.

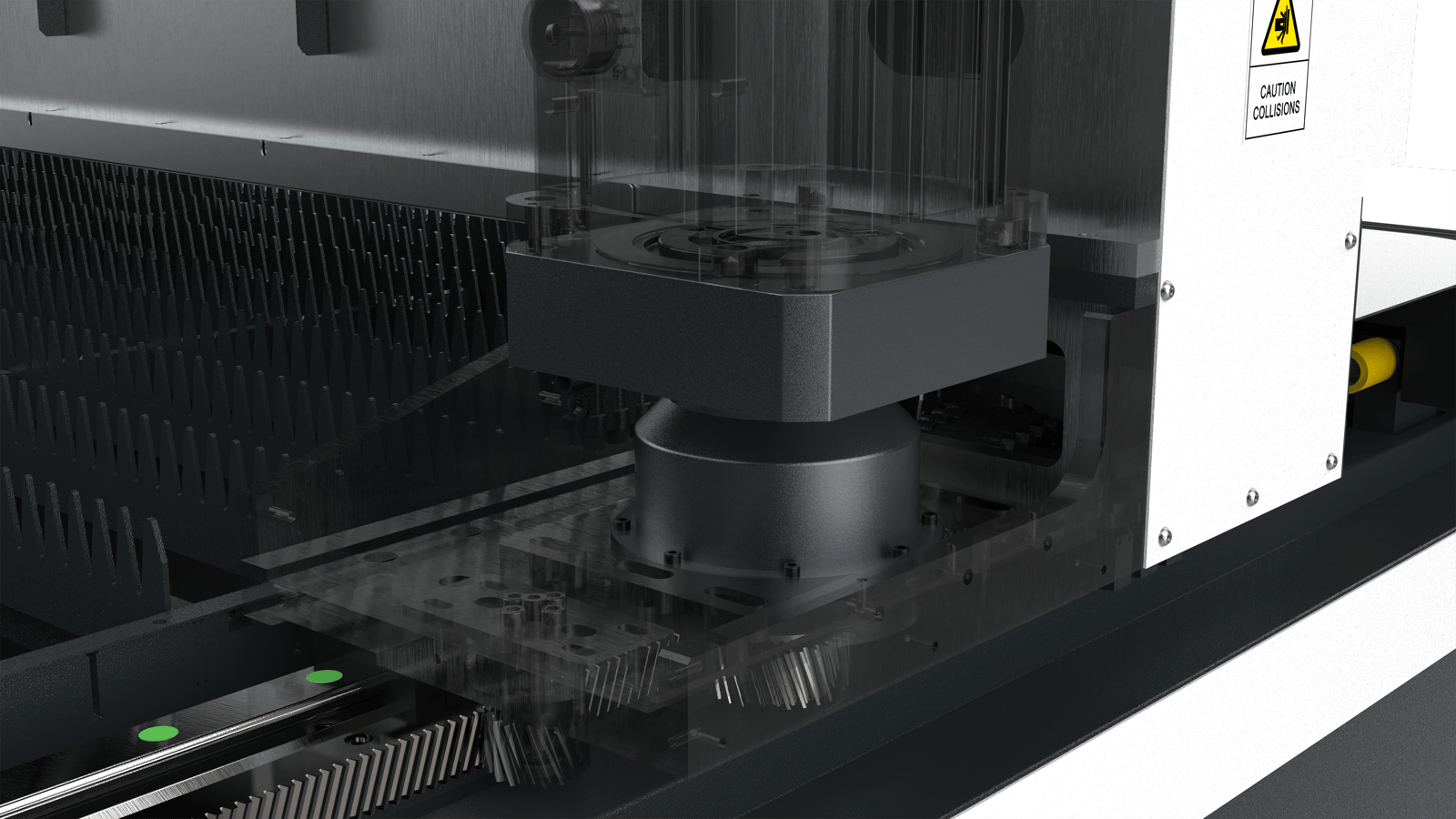

يتم اختيار مخفضات الكواكب Motorducer لنقل مؤازر دقيق، ومراقبة صارمة للجودة، وإخراج عزم دوران موثوق به، مما يساعد نظام المحور على الحفاظ على حركة مستقرة تحت أحمال القطع اليومية.
إدارة ضغط الغاز

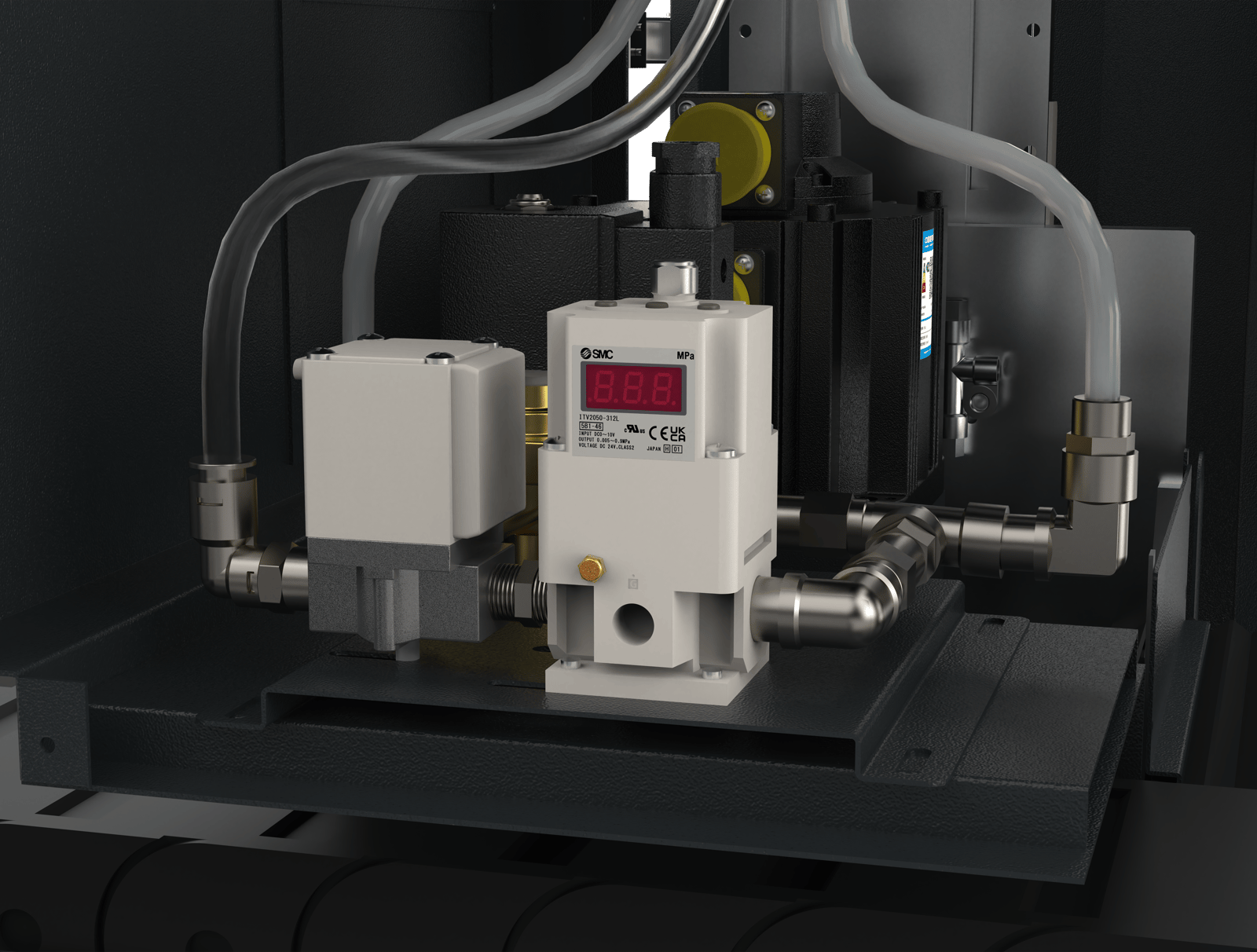

يستخدم Smart Pro Cut التنظيم الكهربائي الهوائي SMC الياباني لتوفير ضغط غاز مساعد مستقر وخالي من الخطوات لعمليات قطع الهواء والنيتروجين والأكسجين.
التحكم في الغاز بدون خطوات
يتم ضبط ضغط الغاز بشكل متناسب عن طريق الإشارة الكهربائية، مما يساعد المشغلين على مطابقة الإنتاج مع احتياجات المواد والعمليات.
تنظيم SMC الدقيق
تصل حساسية منظم SMC إلى 0.2 كيلو باسكال على مواصفات 100 كيلو باسكال، مما يدعم ضبط الضغط الدقيق.
استجابة عملية مستقرة
الخطية ضمن +/- 1٪ F.S. والتباطؤ في حدود 0.5٪ F.S. لاستجابة ضغط موثوقة أثناء القطع.
منظم كهربائي هوائي
إدارة حرارية
يجمع Smart Pro Cut بين تبريد مياه الليزر المخصص والتحكم في مناخ الخزانة الكهربائية للحفاظ على الليزر والبصريات والإلكترونيات CNC تعمل في بيئة درجة حرارة مستقرة.

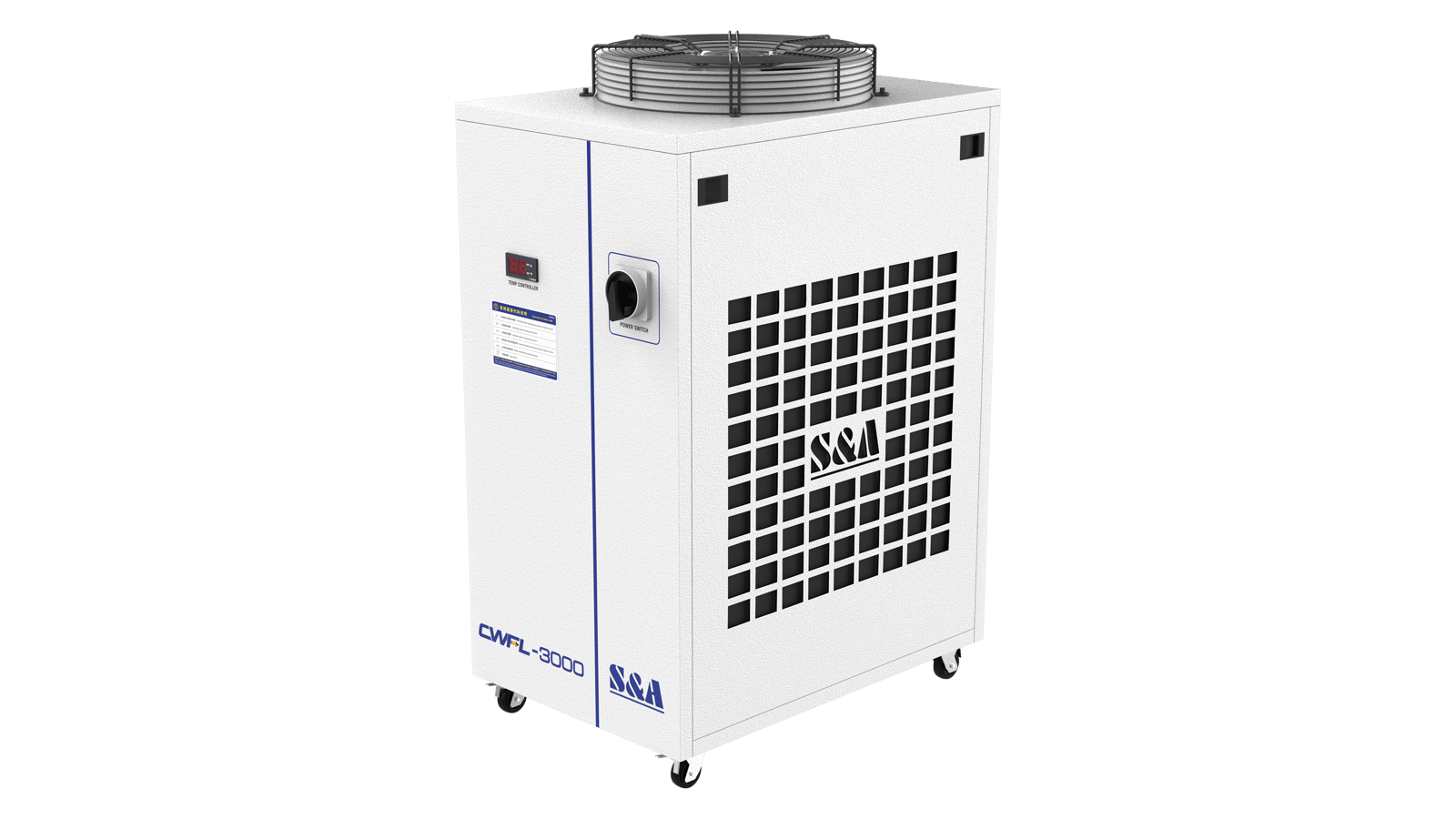

سلسلة مبرد المياه بالليزر
تدعم مبردات المياه بالليزر S&A TEYU معالجة الألياف بالليزر مع التحكم المخصص في درجة الحرارة للليزر والبصريات والتشغيل الرقمي الذكي ودوران المياه الموثوق به والقدرة على الاتصال للتكامل مع نظام الليزر.

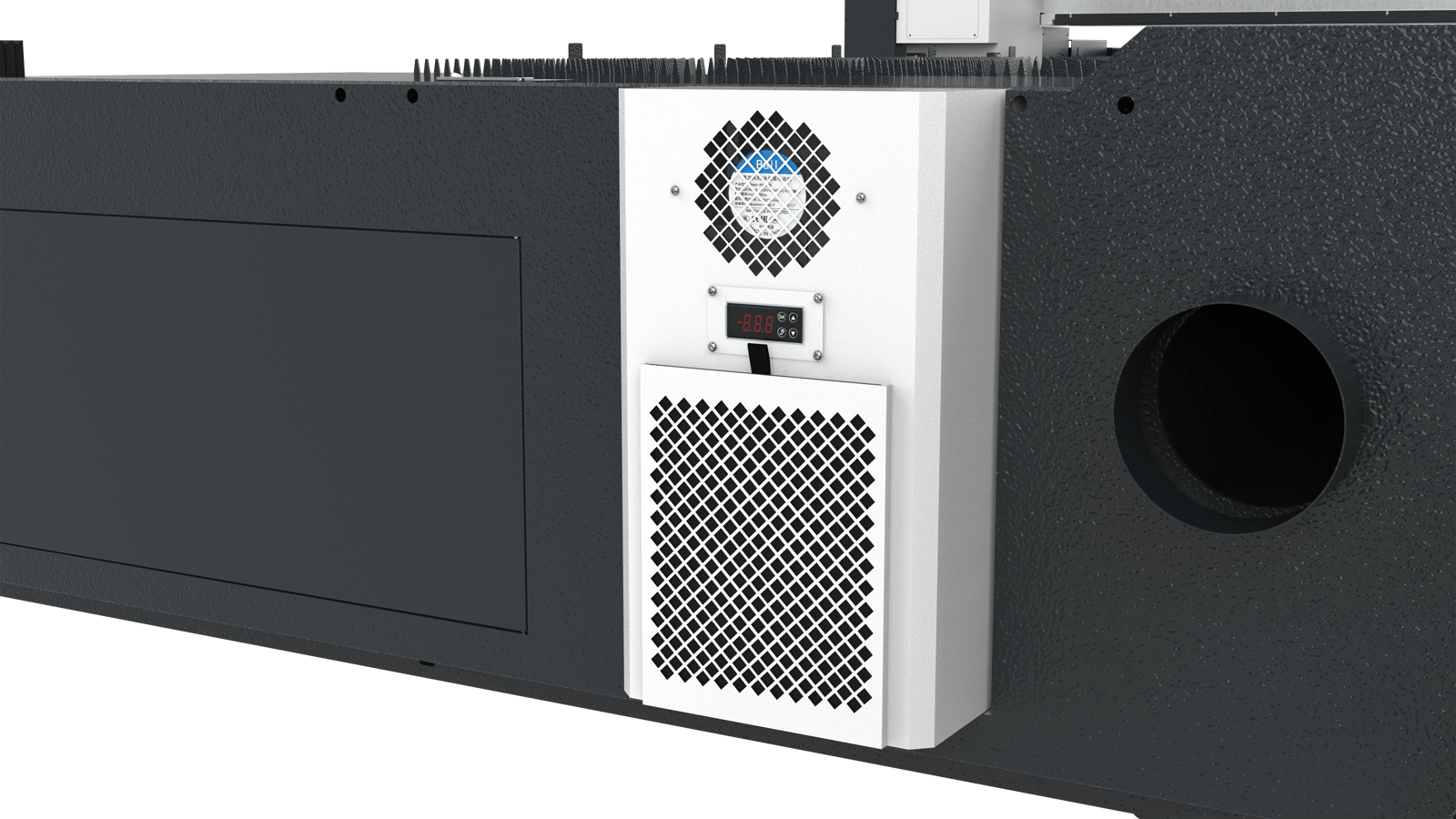

وحدة تبريد الخزانة الكهربائية
يفصل تبريد حاوية Tongfei MCA بين دوران الهواء الداخلي والخارجي لمنع الغبار وضباب الزيت والرطوبة أثناء إدارة درجة حرارة الخزانة والرطوبة. إنه يدعم إنذارات الحماية، واتصالات RS485، وتدفئة PTC الاختيارية، والتركيب المثبت على الحائط أو المدمج أو المثبت على الباب.
خيارات الترقية

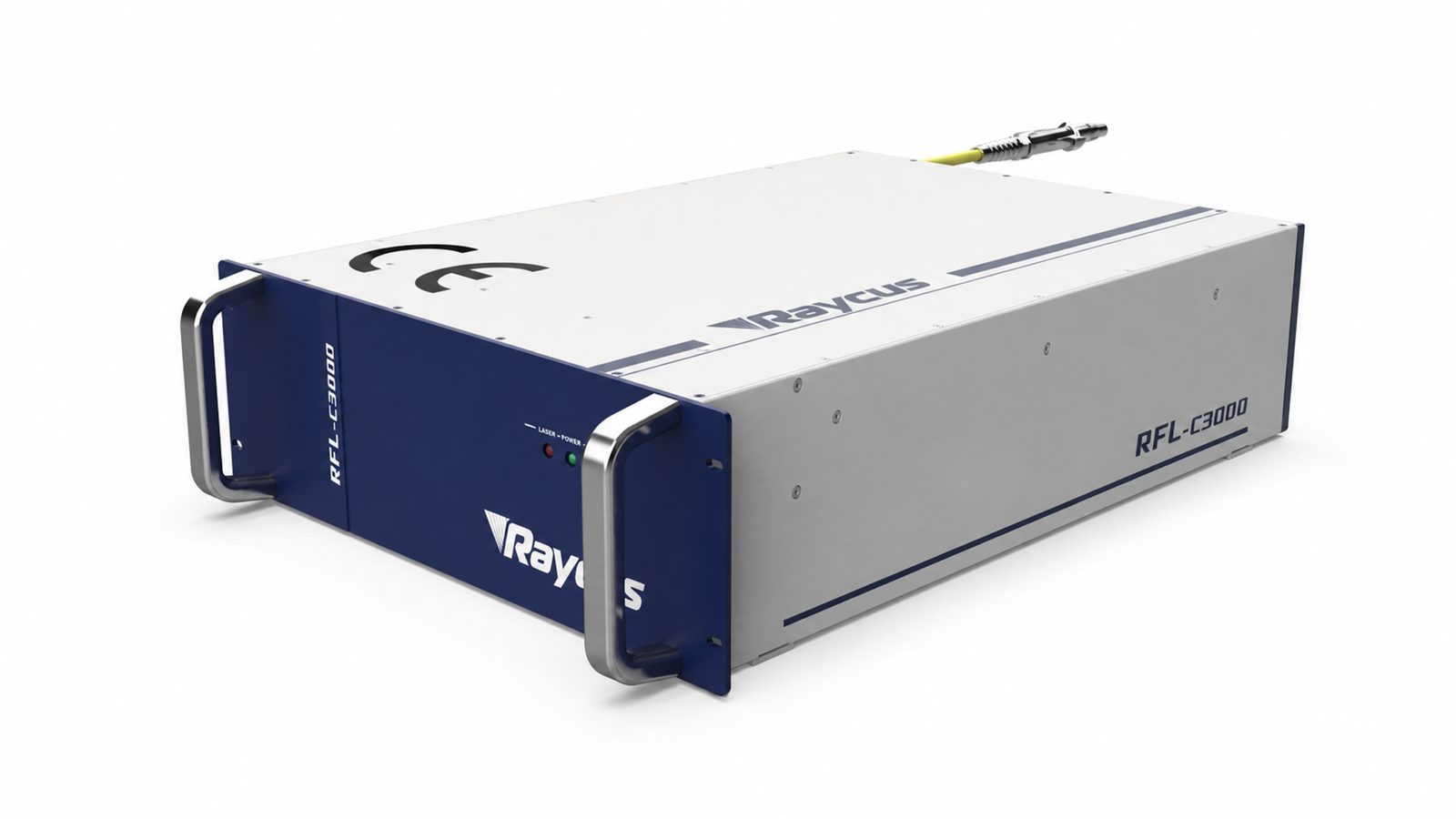

توفر أشعة الليزر الليفية Raycus Global-Series CW خيارات تكوين واسعة، واتصال إخراج QBH، وأوضاع تحكم متعددة، وتوافق جيد، وأداء قطع موثوق به.

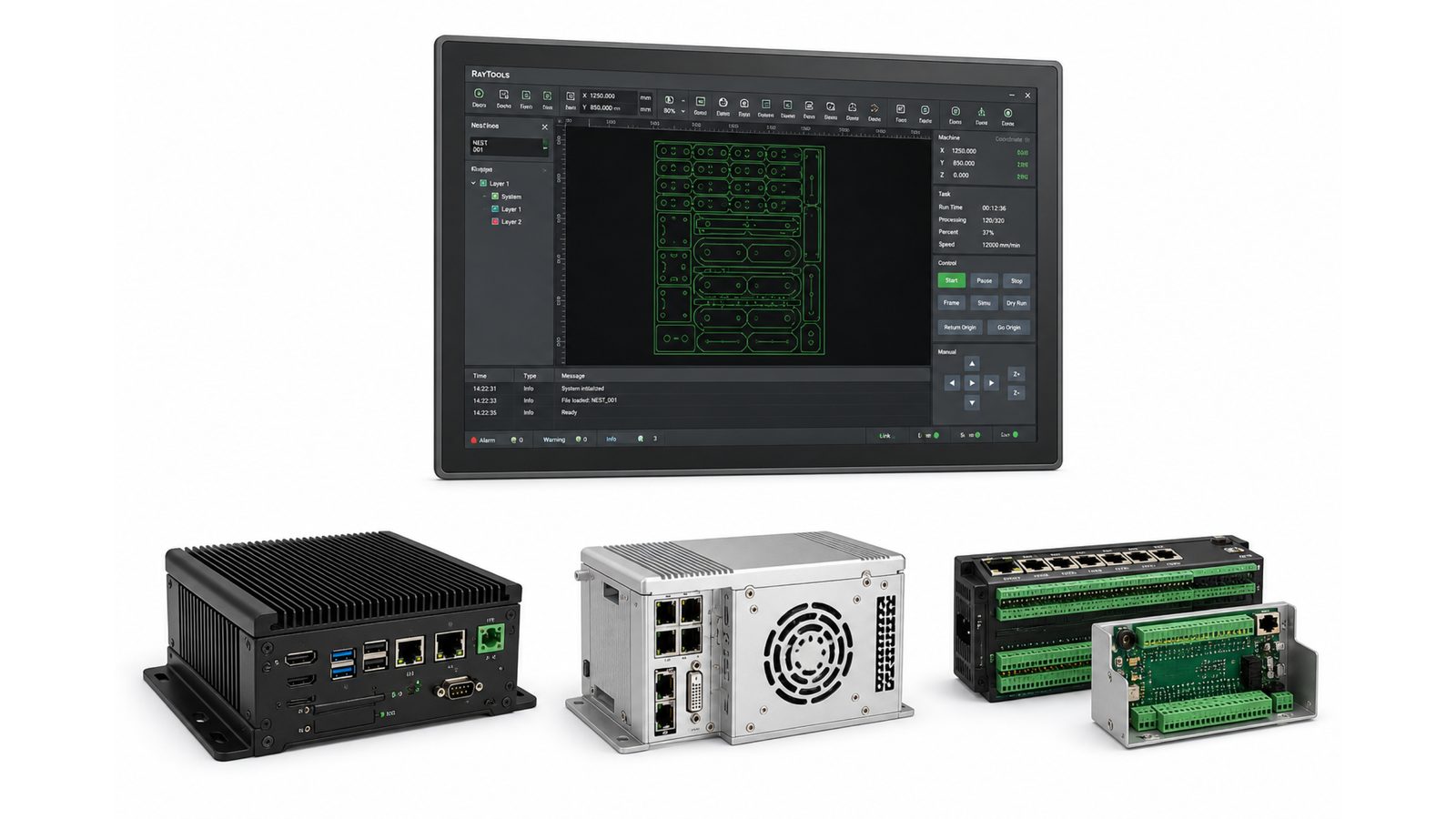

الترقية إلى نظام التحكم في Empower لتشغيل الماكينة المبسط والتحكم المنسق في العمليات وأداء القطع بالليزر المستقر والدقيق.

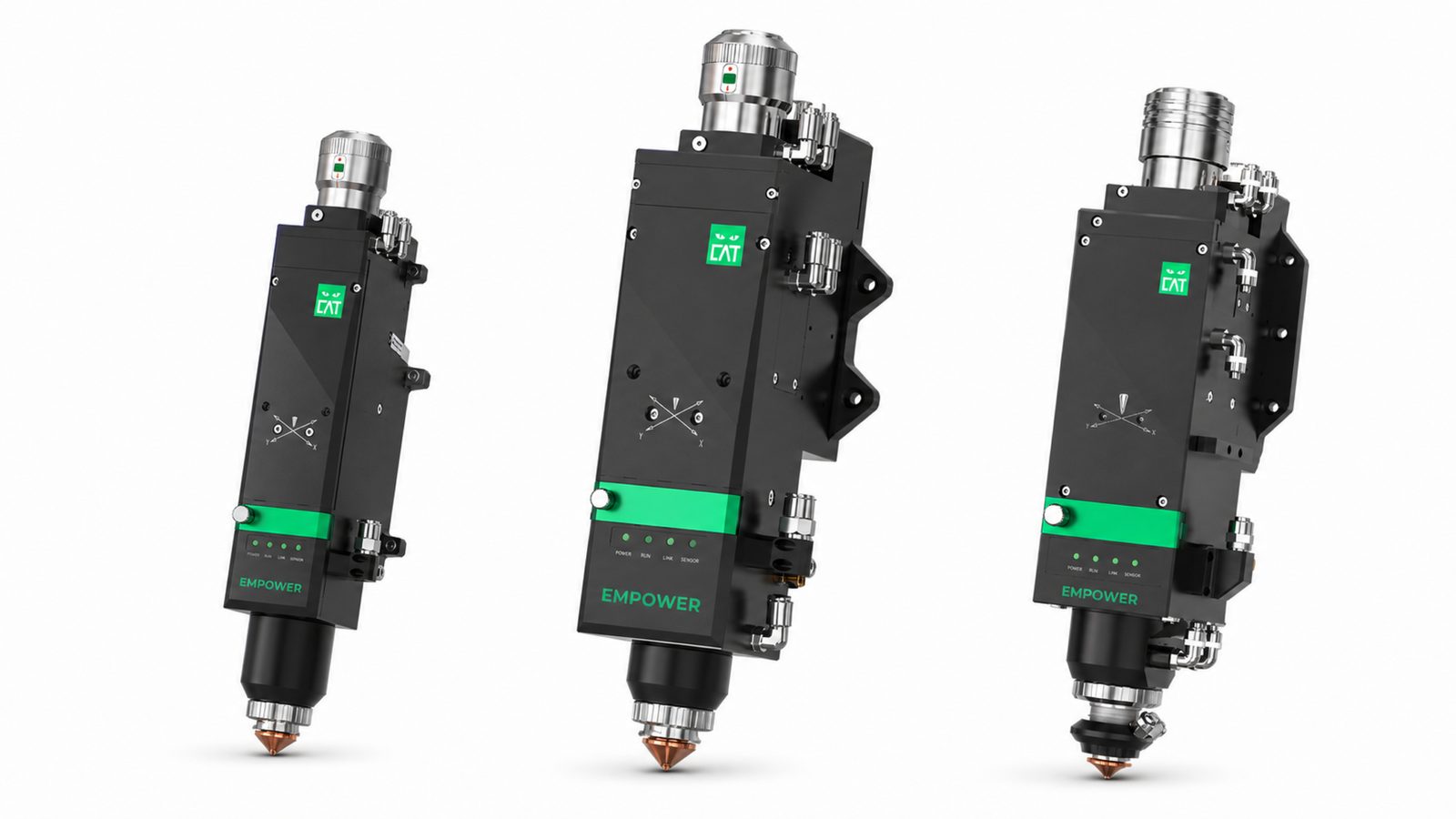

قم بالترقية إلى رأس القطع بالليزر Empower لتوصيل شعاع موثوق به ومعالجة مستقرة وجودة قطع متسقة عبر مهام الإنتاج الصعبة.
المواصفات
أبعاد آلة Smart Pro Cut وخيارات تكوين الليزر المشتركة في لمحة
هل أنت مستعد
لإتقان
إنتاجك؟
شارك نوع المواد وحجم الورقة ونطاق السماكة وأهداف الإنتاج. سيوصي فريقنا الهندسي بتكوين Smart Pro Cut لورشة العمل الخاصة بك.
