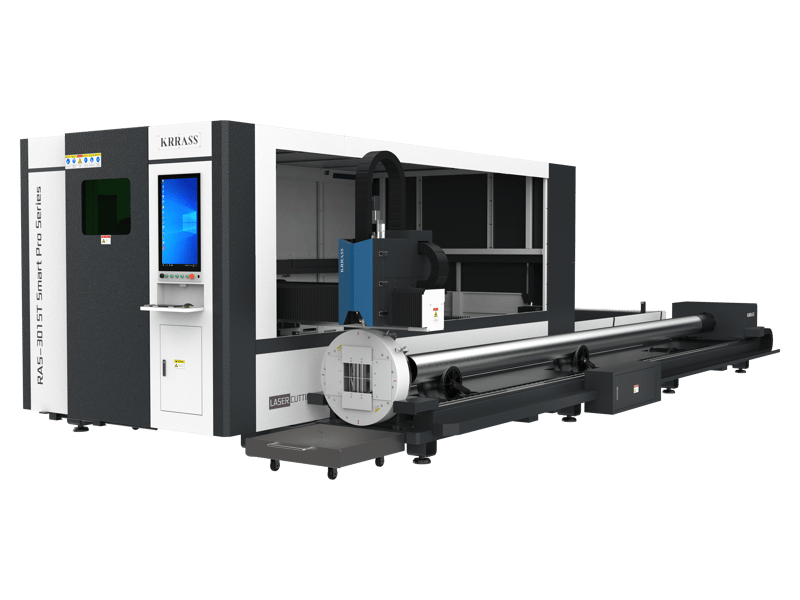

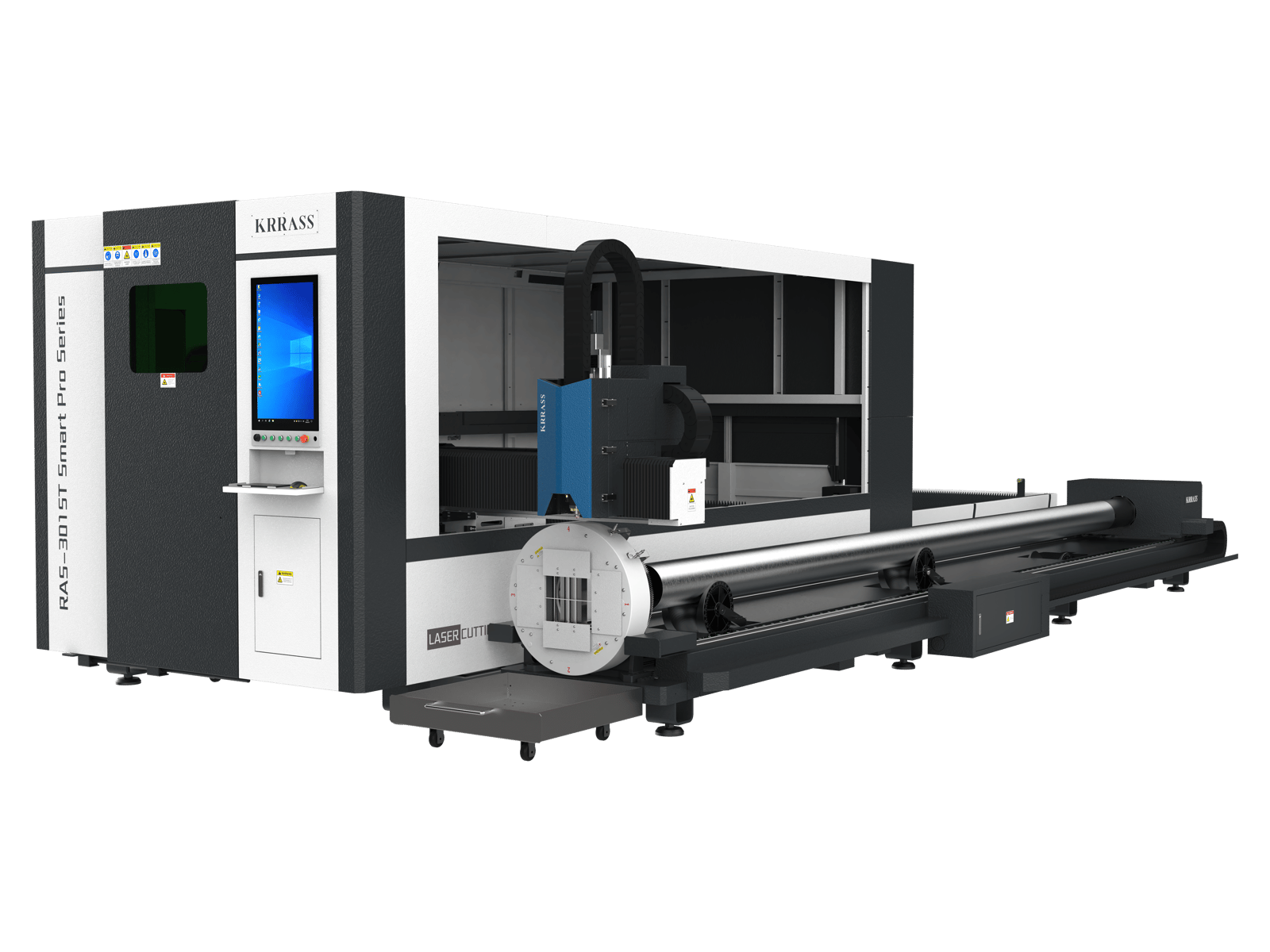

Tub Plus Cut
قطع ألياف الألياف الأنبوبية المغلقة مع طاولة عمل للتبادل. مصمم من أجل التشغيل الأكثر أمانا والمعالجة الأنظف وتدفق الإنتاج المرن.
دقة مثبتة للإنتاج
يجمع Tub Plus Cut بين تدفق الإنتاج المغلق وكفاءة طاولة التبادل ودقة معالجة الأنابيب اللوحية لأعمال التصنيع المختلطة.
السرعة القصوى
تدعم الحركة السريعة قطع الألواح بكفاءة وإعداد معالجة الأنابيب ودورات الإنتاج الأقصر.
استجابة المحور السريع
يدعم التسارع المتجاوب اتباع كفاف رشيق والحركة السريعة بين التخفيضات.
دقة تحديد المواقع
تساعد دقة تحديد موقع محور X/Y +/-0.05 مم/م في الحفاظ على جودة حافة يمكن الاعتماد عليها عبر وظائف الألواح والأنابيب.
كرر تحديد المواقع
تحافظ دقة تحديد المواقع المتكررة X/Y البالغة +/- 0.02 مم على اتساق الأجزاء المتكررة عبر عمليات الإنتاج.
مصدر ليزر ليفي MAX
MFSC-12000C وحدة واحدة CW الألياف الليزر
مصدر ليزر ليفي مستمر من سلسلة MFSC بقوة 12000 واط لقطع الصفائح المعدنية عالية الطاقة. تدعم بنيتها ذات الوحدة الواحدة توصيل الحزم الكثيفة، والإنتاج المستقر على المدى الطويل، والتكامل الفعال لورش العمل التي تعالج الألواح المتوسطة والسميكة.
MFSC-6000C أحادي الوحدة CW الألياف الليزر
مصدر ليزر ليفي مستمر أحادي الوحدة 6000 واط للمطالبة بقطع المعادن والحفر واللحام. إنه يناسب الطاقة الجديدة، 3C، وخطوط التصنيع الدقيقة التي تحتاج إلى كثافة طاقة أعلى، وتسليم شعاع مستقر، ومعالجة موثوقة للوحة سميكة.
MFSC-3000C أحادي الوحدة CW الألياف الليزر
مصدر 3000 واط من سلسلة MFSC تم تصميمه لأعمال القطع واللحام الصناعية المستمرة. تدعم المنصة ذات الوضع الواحد عالية الكفاءة الحفر وقطع الصفائح واللحام والكسوة والنحاس والمعالجة الحرارية السطحية مع إخراج قابل للتعديل للتحكم في العملية.
وحدة تحكم Bochu EtherCAT
تربط أنظمة التحكم Bochu FSCUT EtherCAT معلمات الحركة والليزر وغاز القطع والتعشيش والعملية لإنتاج الصفائح المعدنية المستقرة.
رأس قطع BOCI
BLT 442S
قطع ثنائي الأبعاد عالي الطاقة
BLT 421
قطع ثنائي الأبعاد متوسط الطاقة
BLT 310
قطع الطاقة منخفضة ومتوسطة
يمكن إقران Tub Plus Cut برؤوس القطع الذكية Bochu BOCI للتحكم المستقر في التركيز ومراقبة العمليات وأداء القطع بالليزر الليفي الموثوق به.
خيار رأس القطع عالي الطاقة
اختيار رأس القطع من سلسلة BLT4 لإعدادات قطع الألواح عالية الطاقة، مع التركيز على تسليم شعاع مستقر، والإعداد السريع، والإنتاج اليومي المتسق.
أداء قطع ثنائي الأبعاد متوازن
مصمم لقطع الألياف بالليزر المسطحة، مع دعم التركيز البؤري التلقائي، والحماية البصرية العملية، وهيكل مستهلك قابل للصيانة للخدمة الروتينية.
رأس قطع ذكي مدمج
رأس سلسلة BLT3 فعال من حيث التكلفة وخفيف الوزن لقطع الطاقة الصغيرة والمتوسطة، مع مراقبة المستشعر والتشخيص السريع والحماية من الاصطدام.
هيكل ماكينة مغلق بالكامل
يستخدم Tub Plus Cut جسما مغلقا بالكامل لاحتواء الشرر والدخان وتناثر القطع أثناء معالجة الصفائح المعدنية. يدعم التصميم المرفق تشغيل ورشة عمل أنظف ومراقبة أكثر أمانا واستخراج دخان أكثر تحكما حول وظائف القطع عالية الطاقة.
قطع مغلق أكثر أمانا
تساعد ألواح الجسم على عزل الشرر والرش ومناطق القطع النشطة
التحكم في الدخان الأنظف
تدعم العلبة عملية الاستخراج الموجهة والتنظيف
هَوائيّ التثبيت والدعم
يضيف Tub Plus Cut تثبيت الأنبوب الهوائي ودعم الأسطوانة لمعالجة الأنابيب المستقرة على نفس منصة قطع الألواح.
نطاق لقط الأنابيب واسع
مجموعة تثبيت الأنابيب لآلة قطع أنبوب الليزر واسعة، والأنبوب المستدير هو Φ10-Φ10، وطول جانب الأنبوب المربع هو 10 * 10mm-220mm * 220mm. دعم قطع الأشكال المختلفة من مواد الأنابيب، مثل I-beam، قناة الصلب، زاوية الصلب، الأنابيب الإهليلجية، أنابيب النفايات، الأنابيب متعددة التشوهات، إلخ.
دعم الأسطوانة الهوائية
عندما تعمل آلة القطع بالليزر الليفي للوحة الأنبوبية ، يمكنها إصلاح الأنبوب وتحل مشكلة التشوه بشكل فعال في عملية قطع الخط الطويل.
تشاكات هوائية مزدوجة، ذيل قصير جدا
يتميز الجزء الأمامي والخلفي من خراطيش آلة القطع بالليزر الليفية عن طريق التمركز التلقائي والدوران المزدوج، مما يبقيها متزامنة. تشاك الجبهة كامل السكتة الدماغية، ويتم تقصير ذيل القطع إلى 50 مم عن طريق قطع تجنب تشاك الأمامي.
طاولة عمل متبدلة
يفصل هيكل طاولة العمل المزدوج مواضع التحميل والقطع، مما يسمح لطاولة واحدة بإعداد المواد بينما يظل الآخر قيد الإنتاج. يقلل سير عمل التبادل هذا من وقت الخمول، ويحسن سلامة التحميل، ويحافظ على قطع الدفعات بشكل أكثر استمرارية.
تدفق تبادل الجدول
تتناوب طاولتان للعمل بين مواضع التحميل والقطع
تقليل وقت الخمول
يمكن أن يستمر إعداد المواد أثناء التقدم في القطع
تحكم دقيق في الحركة
يقترن Tub Plus Cut بين ناقل الحركة الميكانيكي الصلب مع حركة مؤازرة سريعة الاستجابة لدعم تحديد المواقع بدقة والتسارع السلس وقطع الكنتور المرن عبر أحجام الأوراق المختلفة ووظائف الإنتاج.
تدعم مكونات حامل وترس تايوان YYC ناقل حركة خطي دقيق مع اهتزاز منخفض ورد فعل عنيف متحكم فيه، مما يساعد جسر القطع على الحفاظ على الحركة القابلة للتكرار أثناء السفر الطويل.
توفر أدلة تايوان HIWIN الخطية توجيها سلسا وعالي الدقة وقدرة تحميل قوية، مما يمنح محاور X/Y أساسا مستقرا لقطع الكفاف الناعم.
تعمل المحركات المؤازرة Inovance على تشغيل محاور X وY مع التحكم المتجاوب وردود الفعل عالية الدقة وحركة جسرية متزامنة للتسارع المرن وتحديد المواقع.
يتم اختيار مخفضات الكواكب Motorducer لنقل مؤازر دقيق، ومراقبة صارمة للجودة، وإخراج عزم دوران موثوق به، مما يساعد نظام المحور على الحفاظ على حركة مستقرة تحت أحمال القطع اليومية.
إدارة ضغط الغاز
يستخدم Tub Plus Cut التنظيم الكهربائي الهوائي الياباني SMC لتوفير ضغط غاز مساعد مستقر وخالي من الخطوات لعمليات قطع الهواء والنيتروجين والأكسجين.
التحكم في الغاز بدون خطوات
يتم ضبط ضغط الغاز بشكل متناسب عن طريق الإشارة الكهربائية، مما يساعد المشغلين على مطابقة الإنتاج مع احتياجات المواد والعمليات.
تنظيم SMC الدقيق
تصل حساسية منظم SMC إلى 0.2 كيلو باسكال على مواصفات 100 كيلو باسكال، مما يدعم ضبط الضغط الدقيق.
استجابة عملية مستقرة
الخطية ضمن +/- 1٪ F.S. والتباطؤ في حدود 0.5٪ F.S. لاستجابة ضغط موثوقة أثناء القطع.
منظم كهربائي هوائي
إدارة حرارية
يجمع Tub Plus Cut بين تبريد مياه الليزر المخصص والتحكم في مناخ الخزانة الكهربائية للحفاظ على تشغيل الليزر والبصريات وإلكترونيات CNC في بيئة درجة حرارة مستقرة.
سلسلة مبرد المياه بالليزر
تدعم مبردات المياه بالليزر S&A TEYU معالجة الألياف بالليزر مع التحكم المخصص في درجة الحرارة للليزر والبصريات والتشغيل الرقمي الذكي ودوران المياه الموثوق به والقدرة على الاتصال للتكامل مع نظام الليزر.
وحدة تبريد الخزانة الكهربائية
يفصل تبريد حاوية Tongfei MCA بين دوران الهواء الداخلي والخارجي لمنع الغبار وضباب الزيت والرطوبة أثناء إدارة درجة حرارة الخزانة والرطوبة. إنه يدعم إنذارات الحماية، واتصالات RS485، وتدفئة PTC الاختيارية، والتركيب المثبت على الحائط أو المدمج أو المثبت على الباب.
خيارات الترقية
توفر أشعة الليزر الليفية Raycus Global-Series CW خيارات تكوين واسعة، واتصال إخراج QBH، وأوضاع تحكم متعددة، وتوافق جيد، وأداء قطع موثوق به.
الترقية إلى نظام التحكم في Empower لتشغيل الماكينة المبسط والتحكم المنسق في العمليات وأداء القطع بالليزر المستقر والدقيق.
قم بالترقية إلى رأس القطع بالليزر Empower لتوصيل شعاع موثوق به ومعالجة مستقرة وجودة قطع متسقة عبر مهام الإنتاج الصعبة.
تقوم معدات التحميل الأوتوماتيكية بترتيب الأنابيب قبل التغذية وتستخدم بكرات التحميل لتقليل وقت الانتظار للحصول على كفاءة قطع أعلى.
المواصفات
Tub Plus Cut أبعاد آلة اللوحة والأنابيب المغلقة وخيارات تكوين الليزر المشتركة في لمح البصر
هل أنت مستعد
لإتقان
إنتاجك؟
شارك حجم الورقة ونطاق الأنبوب ونوع المادة ونطاق السماكة وأهداف الإنتاج. سيوصي فريقنا الهندسي بتكوين Tub Plus Cut لورشة العمل الخاصة بك.
