Калькулятор усилия листогиба

Оцените усилие по материалу, толщине, длине гиба и раскрытию V-матрицы. Используйте миллиметры или дюймы, сравните методы и начните подбор листогиба KRRASS.

Усилие гибки и выбор станка

Расчёт усилия гибки

Укажите материал, размеры листа и фактическое раскрытие V-матрицы для оценки усилия и требуемой мощности листогиба.

Введите значения

Материал

Толщина листа (S) Мм (миллиметр) Длина гиба (L) Мм (миллиметр)

Раскрытие V-матрицы (V)

Предустановки V равны 6 × S, 8 × S и 10 × S и служат ориентиром для свободной гибки. Задайте свое раскрытие по реальному инструменту и проверьте допустимую нагрузку.

Метод гибки

Оценка для свободной гибки. Уточните прочность материала и фактическое раскрытие V-матрицы, затем проверьте допустимые нагрузки станка и инструмента.

РЕЗУЛЬТАТЫВ реальном времени

Оценочное усилие гибки198.8 t1950 kN · 219.2 амер. тонн

Усилие на метр: 49.7 t/m · 487.5 kN/m
Раскрытие матрицы: 48 Мм (миллиметр) (оптимум)
Расчётное раскрытие V: 8 × S
Внутренний радиус (свободная гибка): 7.7 Мм (миллиметр)
Минимальная полка (90°): 37.4 Мм (миллиметр)

Радиус и полка рассчитаны для свободной гибки. Для предварительного подбора добавьте запас 20–25%, затем проверьте рабочую длину и допустимую нагрузку инструмента.

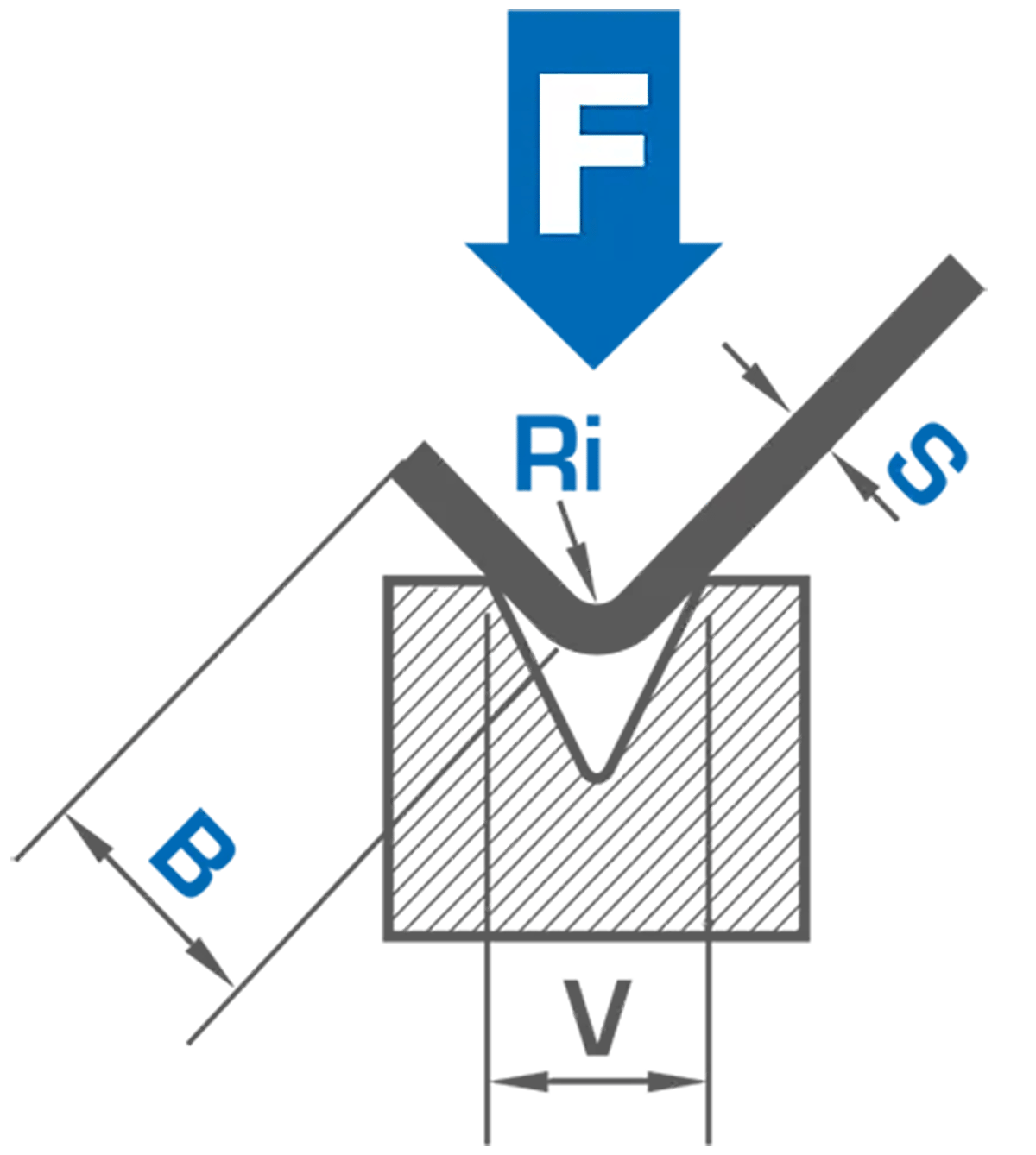

Схема свободной гибки: усилие, толщина листа, внутренний радиус, полка и раскрытие V-матрицы — Геометрия свободной гибки: усилие, толщина S, внутренний радиус Ri, минимальная полка B и раскрытие V.

Формула усилия гибки

Базовая формула KRRASS для свободной гибки стали с прочностью 450 MPa:

P = 650 × S² × L / VP в kN · S и V в mm · L в метрах

P: Усилие гибки (kN)
S: толщина листа (mm)
L: Длина гиба (метры)
V: Ширина раскрытия V-матрицы (mm)

Для других материалов умножьте P на UTS / 450, где UTS — предел прочности в MPa. Разделите kN на 9.80665 для получения метрических тонн.

Гибка с доводкой: 3–5× усилия свободной гибки. Чеканка: 5–10×. Диапазоны предварительные; до выбора станка уточните материал, нагрузку процесса и возможности инструмента.

Быстрый старт

Как пользоваться калькулятором

Оцените усилие за четыре шага и изучите пример с исходными параметрами листа и инструмента.

1Выберите наиболее подходящий материал. Его предел прочности задаёт поправку относительно стали с прочностью 450 MPa.
2Введите толщину и длину гиба. Для чертежей в дюймах переключите единицы; единицы результатов указаны явно.
3Выберите минимальное, оптимальное, максимальное или собственное раскрытие по вашему инструменту.
4Выберите метод. Для свободной гибки добавьте запас 20–25% и проверьте рабочую длину и допустимые нагрузки. Для доводки и чеканки до выбора станка уточните фактическую нагрузку и инструмент.

Пример расчёта

Свободная гибка листа углеродистой стали: толщина 6 mm, длина 4,000 mm, прочность 450 MPa, раскрытие V — 48 mm.

P = 650 × 6² × 4 / 48 = 1,950 kN (L = 4,000 mm = 4 m)
1,950 kN ÷ 9.80665 ≈ 198.8 t (219.2 амер. тонн)
Внутренний радиус ≈ 0.16 × 48 = 7.7 mm; минимальная полка ≈ 0.78 × 48 = 37.4 mm
С запасом 25% требуется не менее 248.6 t мощности. Затем проверьте допустимую нагрузку инструмента и рабочую длину.

Свободная гибка · тонны на метр

Таблица усилия листогиба

Метрические тонны на метр для оптимального V: сталь 450 MPa, нержавеющая 304 — 650 MPa, алюминий 5052-H32 — 240 MPa. Для полного усилия умножьте на длину гиба в метрах.

Усилие свободной гибки на метр для стали, нержавеющей стали 304 и алюминия 5052-H32
Толщина S (mm)	Мин. V (mm)	Оптим. V (mm)	Макс. V (mm)	Радиус для стали (mm)	Мин. полка (mm)	Сталь 450 MPa (T/m)	Нерж. сталь 304 (T/m)	Алюминий 5052 (T/m)
0.5	3	4	5	0.6	3.1	4.1	6.0	2.2
1	6	8	10	1.3	6.2	8.3	12.0	4.4
1.2	7.2	9.6	12	1.5	7.5	9.9	14.4	5.3
1.5	9	12	15	1.9	9.4	12.4	18.0	6.6
2	12	16	20	2.6	12.5	16.6	23.9	8.8
2.5	15	20	25	3.2	15.6	20.7	29.9	11.0
3	18	24	30	3.8	18.7	24.9	35.9	13.3
4	24	32	40	5.1	25.0	33.1	47.9	17.7
5	30	40	50	6.4	31.2	41.4	59.8	22.1
6	36	48	60	7.7	37.4	49.7	71.8	26.5
8	48	64	80	10.2	49.9	66.3	95.7	35.4
10	60	80	100	12.8	62.4	82.9	119.7	44.2
12	72	96	120	15.4	74.9	99.4	143.6	53.0
14	84	112	140	17.9	87.4	116.0	167.5	61.9
15	90	120	150	19.2	93.6	124.3	179.5	66.3
16	96	128	160	20.5	99.8	132.6	191.5	70.7
18	108	144	180	23.0	112.3	149.1	215.4	79.5
20	120	160	200	25.6	124.8	165.7	239.4	88.4
22	132	176	220	28.2	137.3	182.3	263.3	97.2
25	150	200	250	32.0	156.0	207.1	299.2	110.5

Справочник материалов

Прочность материалов

Сравните пределы прочности и коэффициенты усилия по возрастанию. Реальная прочность зависит от марки, состояния и толщины; перед работой проверьте сертификат материала.

Таблица прочности материалов и коэффициентов усилия гибки
Материал	Пример UTS (MPa)	Усилие относительно стали	Радиус при свободной гибке
Мягкий алюминий / медь — отожжённый лист из цветного металла	100	0.22×	0.14 × V
Отожжённый лист алюминиевого / медного сплава — мягкие формуемые сплавы	200	0.44×	0.14 × V
Алюминий 5052-H32 — сплав Al-Mg / коррозионностойкий лист	240	0.53×	0.14 × V
Алюминиевый лист — типовые сплавы с прочностью 250–300 MPa	280	0.62×	0.16 × V
Алюминий 6061-T6 — термообработанный конструкционный лист	300	0.67×	0.16 × V
Медный / латунный лист — Cu / медные сплавы / латунь Cu-Zn	300	0.67×	0.14 × V
Низкоуглеродистая сталь — лист для вытяжки / холоднокатаный формуемый лист	400	0.89×	0.16 × V
Углеродистая сталь — S235 / Q235 / ASTM A36 / SS400; горячая / холодная прокатка	450	1.00×	0.16 × V
Конструкционная / оцинкованная сталь — GI / углеродистая сталь с цинковым покрытием	500	1.11×	0.17 × V
Конструкционная сталь S355 / Q355 — углеродистый лист повышенной прочности	550	1.22×	0.17 × V
Сталь средней прочности — среднеуглеродистый / конструкционный легированный лист	600	1.33×	0.17 × V
Аустенитная нержавеющая сталь — 304 / 304L / 316 / 316L; Cr-Ni	650	1.44×	0.21 × V
Высокопрочная сталь — HSS / упрочнённый конструкционный лист	700	1.56×	0.22 × V
Высокопрочная сталь S700 — HSLA / низколегированный лист	800	1.78×	0.22 × V
Высокопрочная легированная сталь — закалённый и отпущенный лист 850–950 MPa	900	2.00×	0.22 × V
Сверхвысокопрочная сталь — UHSS / усовершенствованная высокопрочная сталь AHSS	1000	2.22×	0.22 × V
Hardox 400 / NM400 — износостойкий стальной лист	1250	2.78×	2.5–4 × S
