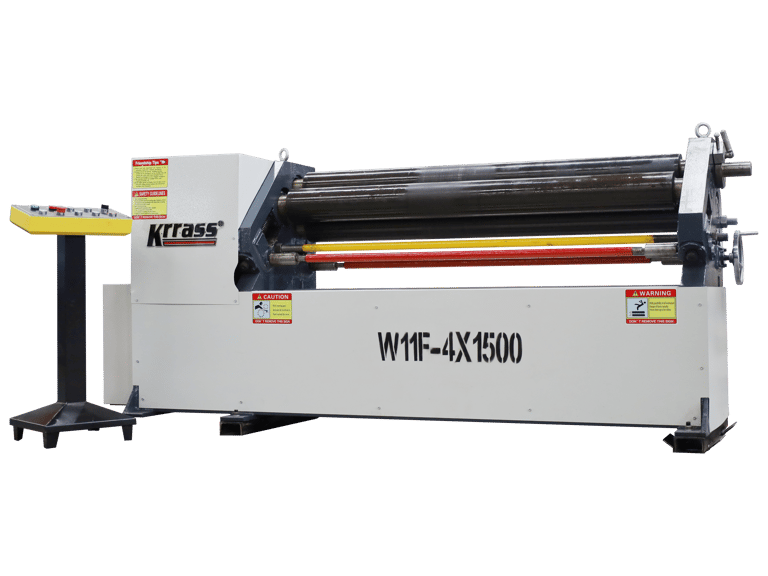

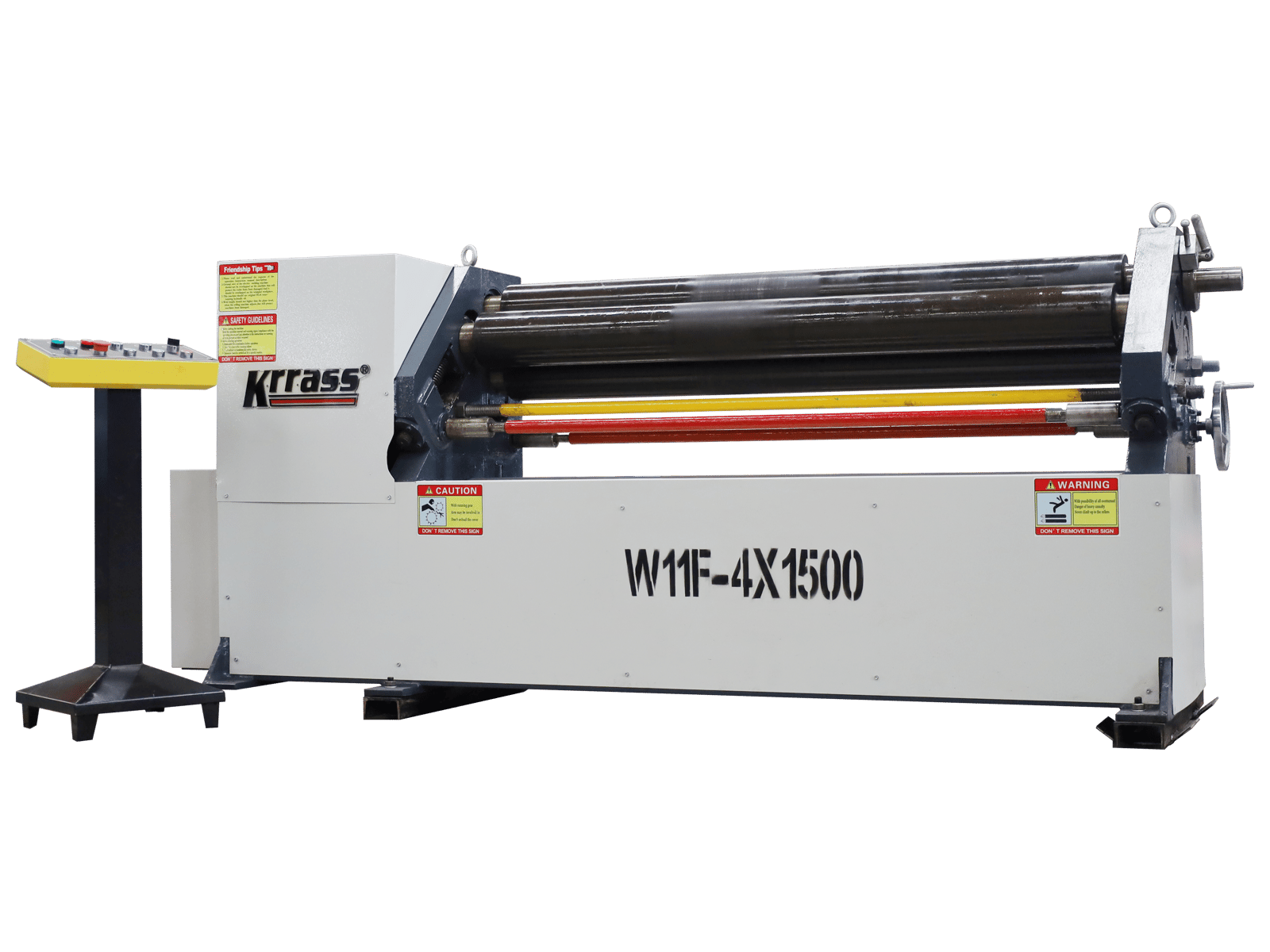

Máquina de Dobrar Chapas Assimétrica de 3 Rolos W11F
Máquina de assentamento de placas assimétricas de alto padrão
A máquina de curvatura de 3 rolos da série W11F adota uma estrutura robusta de soldagem elétrica, equipada com um rolo de aço extragrande. O rolo lateral se move sobre uma guia linear, curvando o material próximo ao ponto de tensão, garantindo assim que o desempenho do equipamento seja comparável ao de máquinas de quatro rolos mais caras. máquina de dobrar chapas. Além disso, o movimento dos rolos de curvatura da máquina de curvatura de rolos da série 3 garante tração ideal. Para geometrias assimétricas e chapas finas, ele pode evitar eficazmente o deslizamento durante o processo de pré-curvatura.
Manual padrão com extremidade de encaixe
Painel de controle opcional com visor digital
Feito sob medida Máquina de Dobrar Chapas
Equipamento padrão
- Dois rolos motorizados
- Cilindros temperados por indução
- Superfície do rolo polida
- Pré-dobra e dobra motorizadas
- Inclinação de rolo de dobra
- Rolos com extensões para curvar perfis
- controles de pedal móveis
- Barreira de emergência ao redor da máquina
- Máquina com certificação CE
Recursos opcionais
- Leituras digitais para posição de rotação
- Dispositivo cônico
- Anéis de curvatura de perfil
- Controles numéricos
- Versão com rolos verticais
- Versão com rolos ondulados
Mais detalhes sobre a máquina de dobrar chapas
Parâmetros técnicos da máquina de curvatura de 3 rolos
| Modelo | Espessura máxima da placa (mm) | Espessura de pré-dobra (mm) | Largura máxima da placa (mm) | Limite de rendimento da placa (MPa) | Diâmetro do rolo superior (mm) | Diâmetro do rolo inferior (mm) | Diâmetro do rolo lateral (mm) | Motor principal (kW) | Peso (T) |
|---|---|---|---|---|---|---|---|---|---|
| W11F-2x1000 | 2 | 2 | 1000 | 245 | 110 | 110 | 110 | 2.2 | 1000 |
| W11F-2x1500 | 2 | 2 | 1500 | 245 | 120 | 120 | 120 | 2.2 | 1200 |
| W11F-2x2000 | 2 | 2 | 2000 | 245 | 130 | 130 | 130 | 2.2 | 1450 |
| W11F-3x1000 | 3 | 3 | 1000 | 245 | 120 | 120 | 120 | 2.2 | 1050 |
| W11F-3x1500 | 3 | 3 | 1500 | 245 | 130 | 130 | 130 | 2.2 | 1150 |
| W11F-4x1000 | 4 | 4 | 1000 | 245 | 130 | 130 | 130 | 2.2 | 1300 |
| W11F-4x1500 | 4 | 4 | 1500 | 245 | 135 | 135 | 135 | 3 | 1600 |
| W11F-4x2000 | 4 | 4 | 2000 | 245 | 150 | 150 | 150 | 4 | 2000 |
| W11F-6x1000 | 6 | 6 | 1000 | 245 | 140 | 140 | 140 | 3 | 1500 |
| W11F-6x1500 | 6 | 6 | 1500 | 245 | 150 | 150 | 150 | 4 | 2200 |
| W11F-6x2000 | 6 | 6 | 2000 | 245 | 170 | 170 | 170 | 5.5 | 2600 |
