NC press brake with E21 installation - I

Prensa dobradeira NC É um tipo de prensa dobradeira que utiliza um sistema de controle numérico (CN) para controlar o processo de dobra. Isso a torna uma ferramenta mais precisa e eficiente do que as prensas dobradeiras tradicionais, permitindo a produção de peças mais complexas.

Antes de ligar a prensa dobradeira CNC com E21, é necessário realizar alguns preparativos para garantir o funcionamento seguro e normal do equipamento. prensa dobradeira hidráulica. Aqui estão alguns preparos comuns:

Fixação da prensa dobradeira NC

Posicionar e fixar sua nova prensa dobradeira CNC é uma etapa importante para garantir o uso seguro e eficiente do equipamento. Aqui está um procedimento simples para orientar usuários iniciantes sobre como posicionar e fixar corretamente uma prensa dobradeira CNC:

1. Selecione um local adequado: Escolha um local estável e fixo para colocar o Prensa dobradeira NC. Certifique-se de que a área tenha espaço suficiente para que você possa operar e realizar a manutenção do equipamento livremente. Além disso, garanta uma ventilação adequada no ambiente ao redor para evitar superaquecimento e mau funcionamento da máquina.
2. Prepare um terreno firme e estável: Certifique-se de que a superfície onde o equipamento será colocado seja dura, plana e estável. Dê preferência a pisos de concreto ou superfícies metálicas, pois oferecem maior estabilidade. Se o solo não for suficientemente firme, considere adicionar uma placa de metal espessa ou uma tábua de madeira como base.

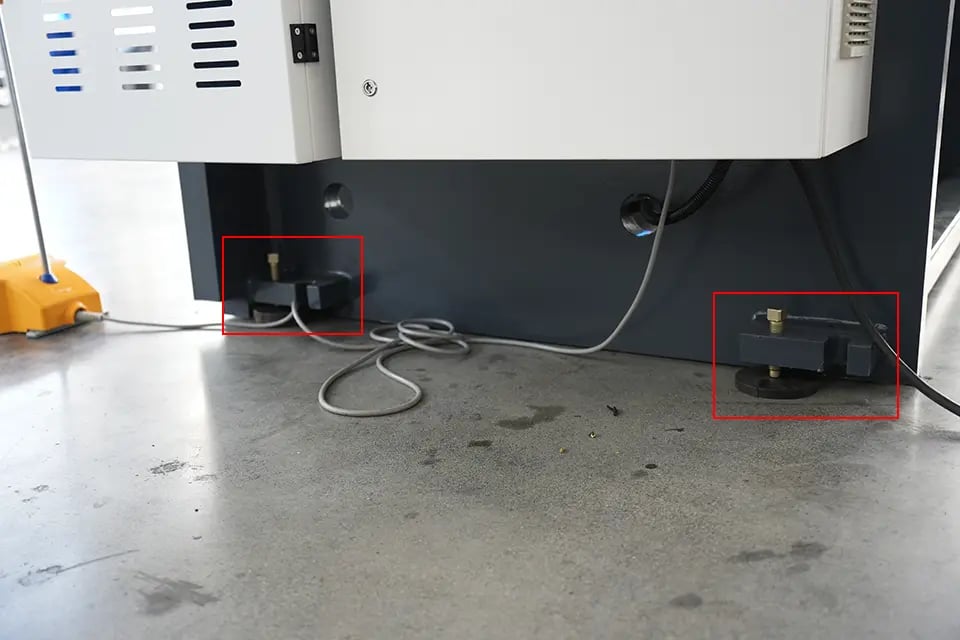

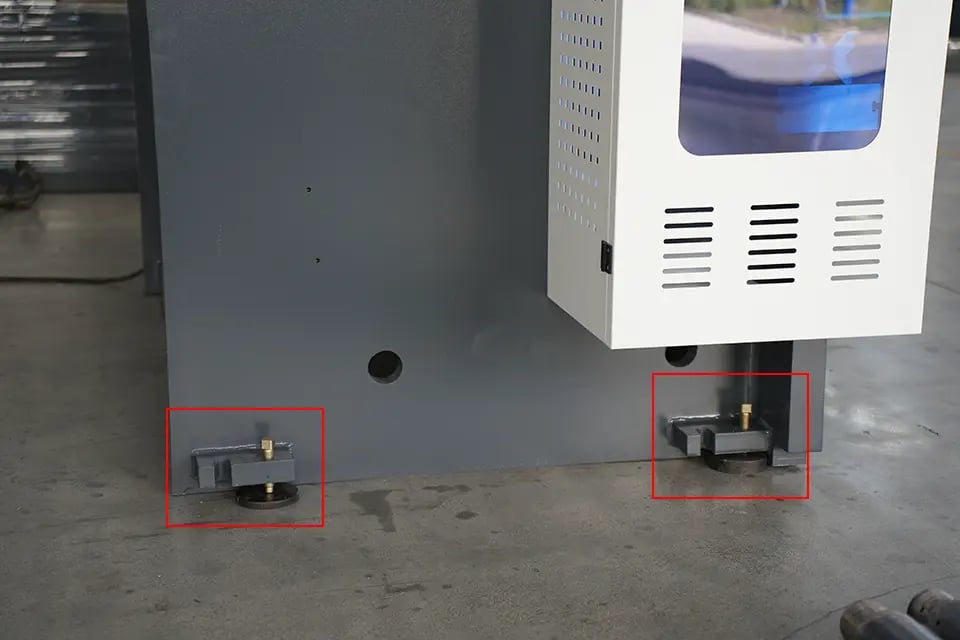

3. Utilize calços e parafusos de nivelamento: Antes de posicionar a prensa dobradeira, utilize calços e parafusos de nivelamento para garantir que o equipamento esteja estável e nivelado. Isso ajudará a equilibrar a máquina e evitar problemas causados por irregularidades no terreno. Ajuste os parafusos gradualmente, seguindo o guia de instalação do equipamento, até que a máquina esteja estável e equilibrada. Cada prensa dobradeira CNC fabricada pela KRRASS é equipada com parafusos de nivelamento nos quatro cantos da estrutura da máquina.
4. Fixe a prensa dobradeira NC: Após posicionar a prensa dobradeira no local adequado e nivelá-la, é necessário fixá-la ao solo para evitar qualquer movimento ou vibração durante a operação. Utilize parafusos ou dispositivos de ancoragem adequados para fixar a base ou os pés da prensa dobradeira ao solo.
5. Verificar fixação e estabilidade: Após fixar a prensa dobradeira ao solo, inspecione cuidadosamente a estabilidade do equipamento. Certifique-se de que todos os pontos de fixação estejam firmes e seguros. Tente movimentar o equipamento empurrando-o ou sacudindo-o levemente para garantir que não haja qualquer movimento ou vibração perceptível.

Sobre a correção horizontal da fuselagem

Para corrigir a posição horizontal da prensa dobradeira, é necessário utilizar um nível de bolha. O processo de calibração específico é o seguinte:

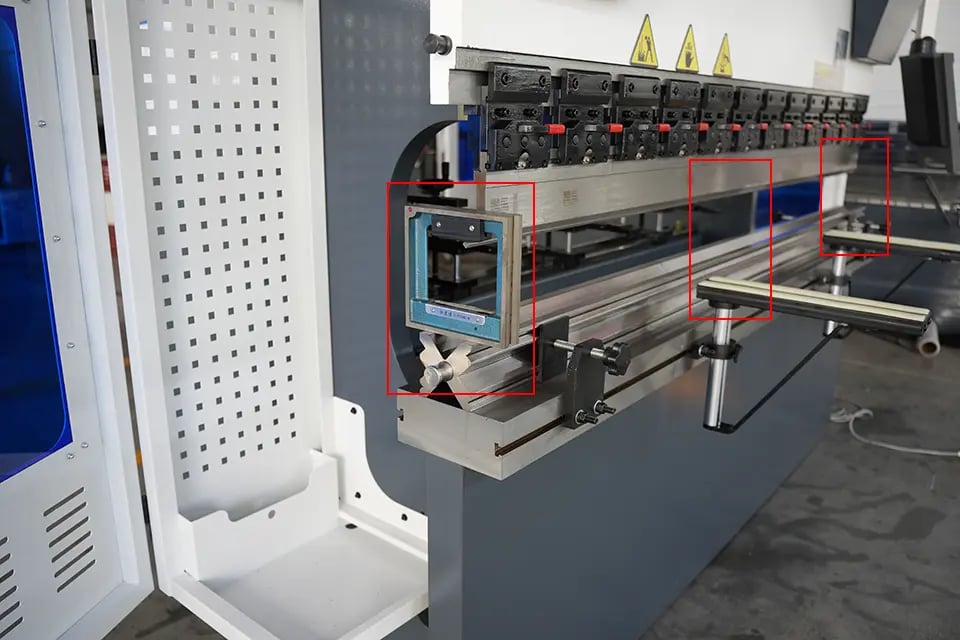

1. Utilize uma régua de nível e coloque-a no meio e em ambos os lados da bancada da prensa dobradeira CNC, alternadamente, para correção horizontal;

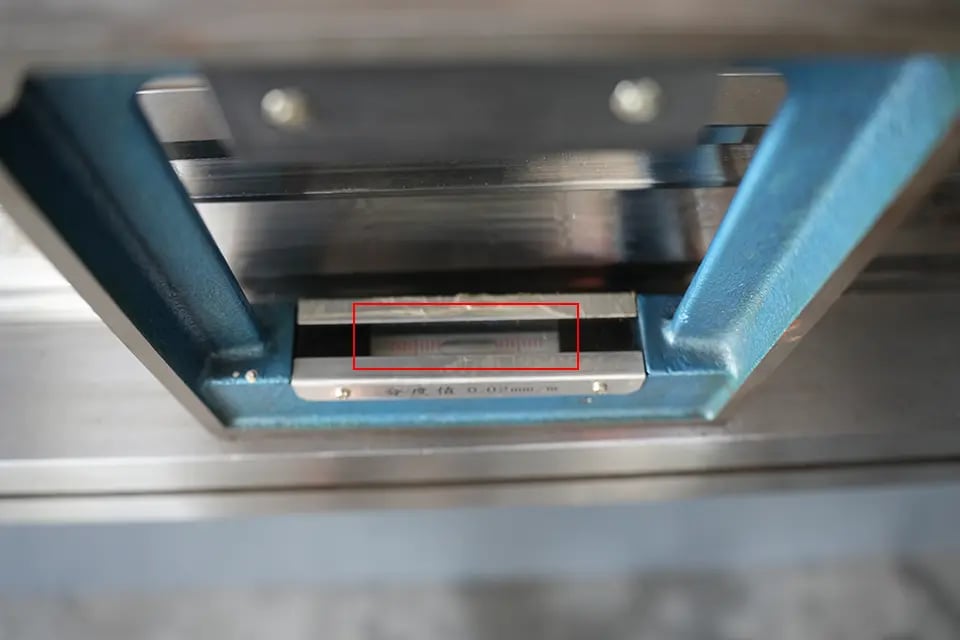

2. A régua de nível é colocada no meio da bancada da prensa dobradeira CNC e posicionada horizontalmente para corrigir o alinhamento horizontal dos lados esquerdo e direito da prensa dobradeira CNC;

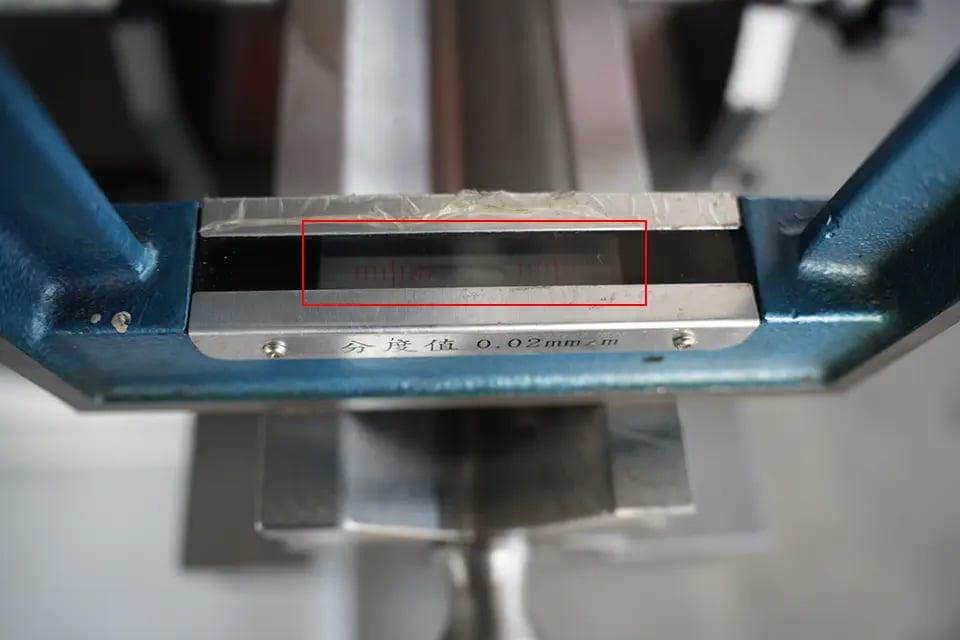

3. A régua de nível é colocada longitudinalmente em ambas as extremidades da bancada da prensa dobradeira CNC e é usada para corrigir a posição horizontal das partes frontal e traseira da prensa dobradeira CNC;

Observe que este é apenas um guia básico de procedimentos e que o processo de instalação específico pode variar dependendo do modelo da prensa dobradeira. Para garantir a instalação e o funcionamento corretos, consulte sempre o guia de instalação e o manual do usuário do equipamento e, se necessário, entre em contato com a equipe de assistência técnica.

Adicionando óleo hidráulico

Adicionar óleo hidráulico à prensa dobradeira hidráulica é uma etapa importante para garantir seu funcionamento e uso adequados. Aqui está um procedimento simples sobre como adicionar óleo hidráulico corretamente à prensa. prensa dobradeira hidráulica:

1. Prepare os materiais necessários: Antes de adicionar óleo hidráulico, certifique-se de ter os seguintes materiais à mão:
   • Óleo hidráulico adequado para sua prensa dobradeira hidráulica (consulte o manual do equipamento ou entre em contato com a equipe de assistência técnica para obter recomendações).
   • Filtro de óleo hidráulico (se aplicável)
   • Funil ou bomba manual (para adicionar óleo hidráulico)

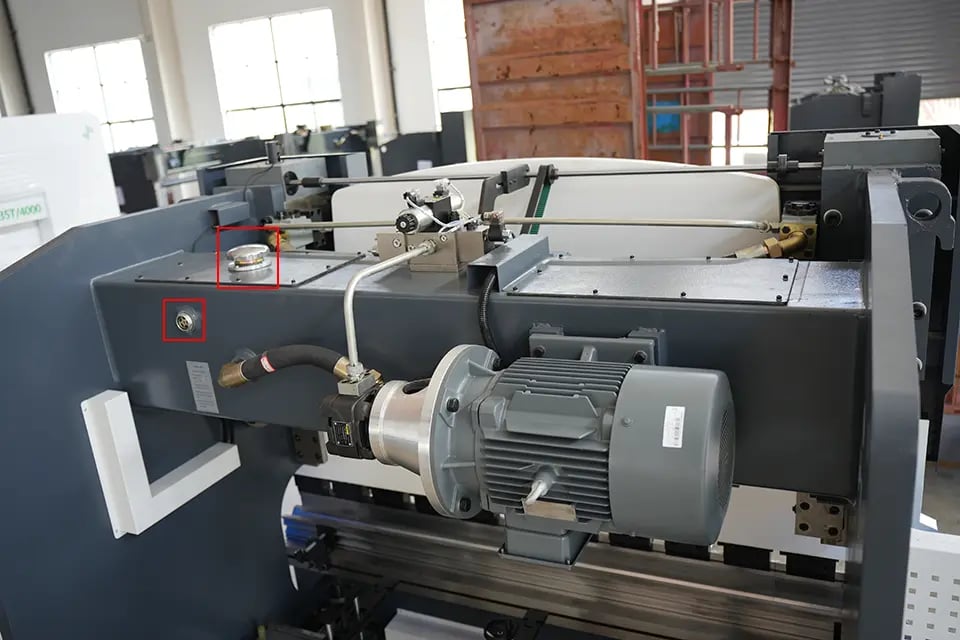

2. Localize a porta de enchimento de óleo hidráulico: Localize o bocal de enchimento de óleo hidráulico na prensa dobradeira hidráulica. Normalmente, o bocal de enchimento está localizado acima do reservatório de óleo hidráulico do equipamento. Consulte o manual do usuário da prensa dobradeira ou as orientações fornecidas pela equipe de assistência técnica para garantir que você encontre o bocal de enchimento correto.
3. Limpe a área de trabalho: Antes de começar a adicionar óleo hidráulico, é essencial limpar a área ao redor do bocal de enchimento. Use um pano limpo ou papel-toalha para limpar o bocal e evitar que impurezas ou sujeira entrem no sistema hidráulico.
4. Instale o filtro de óleo hidráulico (se aplicável): Se a prensa dobradeira hidráulica estiver equipada com um filtro de óleo hidráulico, instale-o corretamente no bocal de enchimento. O filtro de óleo hidráulico ajuda a remover impurezas e contaminantes do óleo, mantendo a limpeza e o funcionamento normal do sistema hidráulico.
5. Adicione óleo hidráulico: Despeje o óleo hidráulico lentamente no bocal de enchimento, utilizando um funil ou bomba manual para evitar derramamentos. Determine a capacidade de óleo hidráulico necessária com base no manual do usuário do equipamento ou nas recomendações do fabricante. Adicione o óleo hidráulico gradualmente e monitore o nível de óleo utilizando o sistema hidráulico do equipamento.
6. Monitore o nível e a pressão do óleo: Durante o processo de enchimento com óleo hidráulico, o nível e a pressão do óleo devem ser monitorados frequentemente. Certifique-se de que a altura do óleo hidráulico seja metade da altura do bocal de detecção e feche o bocal de enchimento após adicionar o óleo.

Observe que o processo acima é apenas uma orientação básica. Para garantir a adição correta de óleo hidráulico e evitar possíveis danos, consulte sempre o manual do proprietário. Prensa dobradeira NC‘Consulte o manual do usuário e siga as orientações fornecidas pela equipe de assistência técnica. Se tiver dúvidas ou não tiver experiência com esse processo, é melhor procurar a ajuda de técnicos profissionais ou pessoal experiente.

Instale o codificador (em alguns modelos)

Alguns tipos de prensas dobradeiras podem não vir com um codificador instalado de fábrica, o que exige que você instale o codificador na parte superior da bomba de óleo da prensa dobradeira.

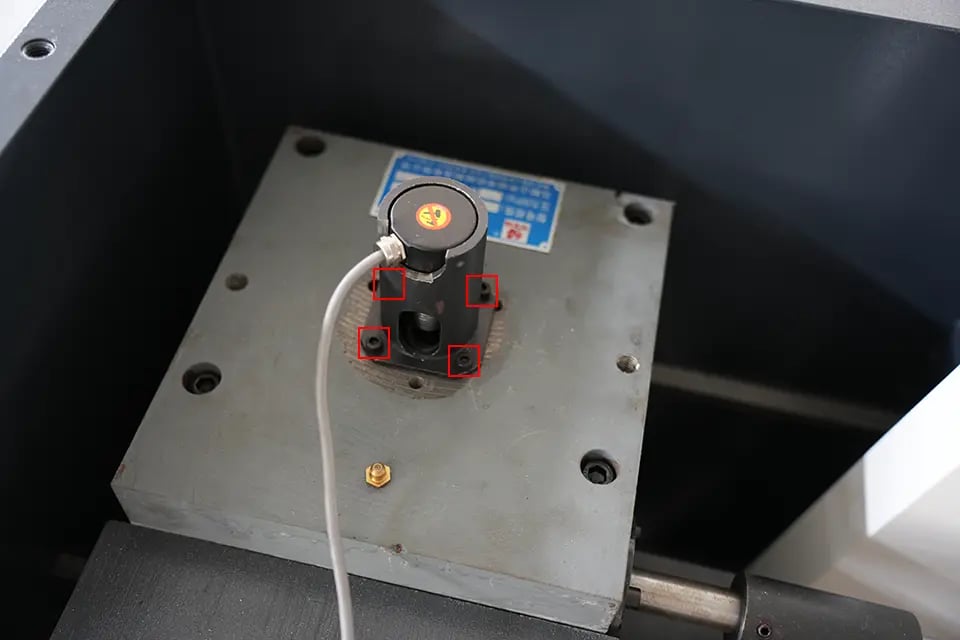

1. Instale os dois codificadores nos lados esquerdo e direito da prensa dobradeira de acordo com as posições mostradas na figura e aperte os quatro parafusos de fixação em sequência;

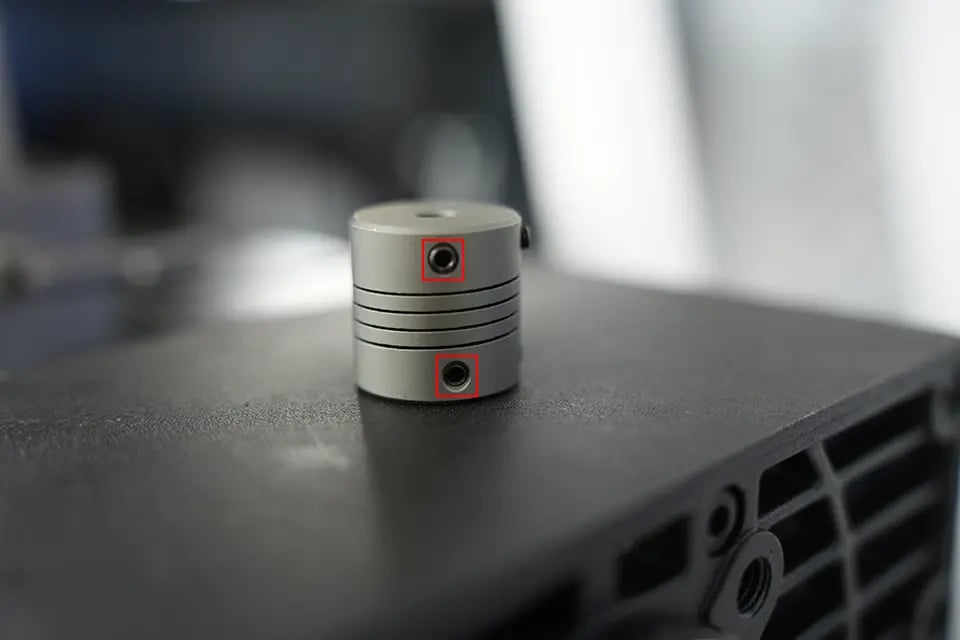

2. O conector entre o encoder e a bomba de óleo tem formato de "O" e possui tampas de rosca nas partes superior e inferior que devem ser apertadas. É necessário apertá-las para garantir o funcionamento normal do encoder.

Conectando a fonte de alimentação

Conectar a fonte de alimentação de uma prensa dobradeira hidráulica recém-adquirida é uma etapa importante para garantir seu funcionamento e uso adequados. Aqui está um procedimento simples sobre como conectar corretamente a fonte de alimentação de uma prensa dobradeira hidráulica:

1. Confirme os requisitos de energia: Antes de conectar a fonte de alimentação, confirme os requisitos de energia da prensa dobradeira hidráulica. Consulte as especificações da prensa, o manual do usuário ou as informações fornecidas pela assistência técnica para entender a tensão, a fase e a frequência necessárias para o seu funcionamento.

2. Prepare o cabo de alimentação: Com base nos requisitos de energia da prensa dobradeira hidráulica, selecione um cabo de alimentação adequado. Certifique-se de que a corrente e a tensão nominais do cabo de alimentação estejam de acordo com os requisitos do equipamento. Se necessário, adquira um cabo de alimentação que atenda às normas vigentes.

3. Verifique a tomada elétrica: Verifique se a tomada elétrica utilizada para a conexão de energia atende aos requisitos da prensa dobradeira hidráulica. Certifique-se de que a tensão, a fase e a frequência da tomada correspondam aos requisitos do equipamento. Além disso, verifique se o aterramento da tomada é confiável para garantir uma conexão elétrica segura.

4. Conecte o cabo de alimentação: Conecte o cabo de alimentação selecionado à tomada elétrica na sequência correta. Certifique-se de que a extremidade do cabo de alimentação esteja totalmente conectada à tomada e verifique se o plugue está firmemente inserido na tomada.

5. Inspecione a conexão de energia: Após conectar o cabo de alimentação à tomada, inspecione cuidadosamente a conexão. Certifique-se de que o cabo de alimentação não apresente danos visíveis ou folgas. Verifique se o cabo de alimentação está conectado corretamente à porta de entrada de energia da prensa dobradeira hidráulica.

6. Teste de inicialização: Após conectar a fonte de alimentação, realize um teste de inicialização:

6.1 Primeiro, verifique o botão de parada de emergência no painel de controle da prensa dobradeira CNC e o pedal de acionamento e gire-os no sentido horário para restaurá-los;

6.2 Ligue o botão de alimentação principal no painel elétrico;

6.3 Gire a chave de alimentação principal no painel de controle no sentido horário para ligar a alimentação principal do controlador;

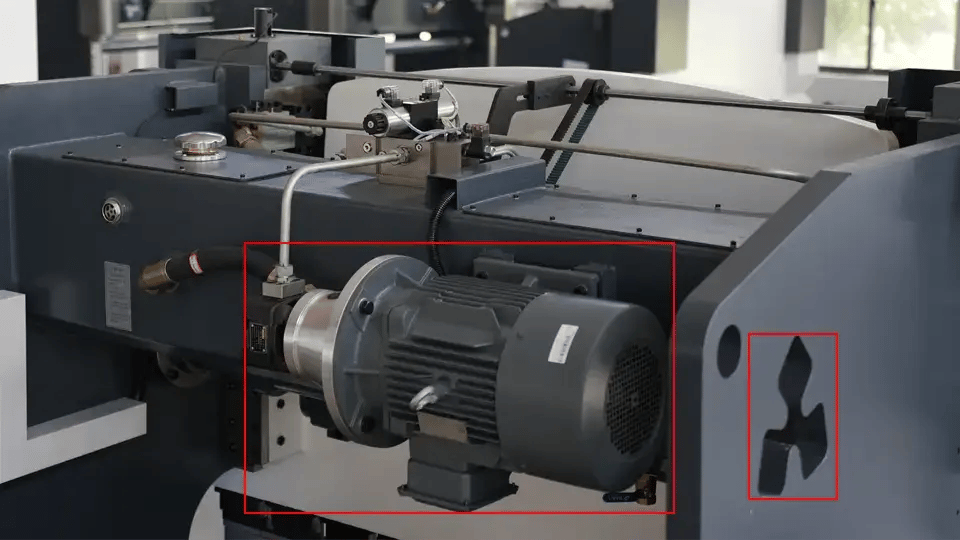

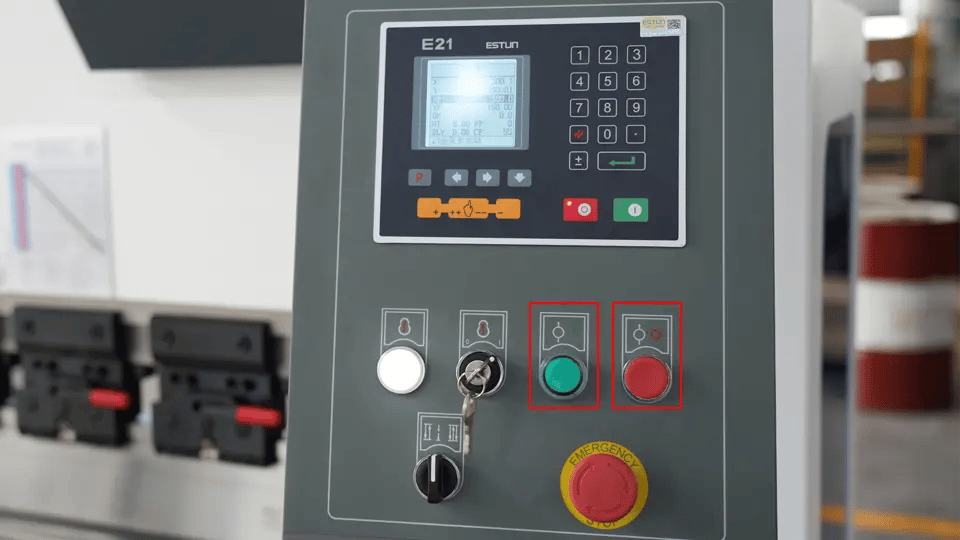

4. Acione rapidamente os botões de ligar e desligar do motor principal da bomba de óleo da prensa dobradeira CNC, um de cada vez, e observe se o motor principal está funcionando normalmente (se você adquiriu uma dobradeira com sistema híbrido servo, pode pular esta etapa). Ao ligar e desligar o motor principal rapidamente, preste atenção ao sentido de rotação da hélice na extremidade do motor, na parte traseira da fuselagem:

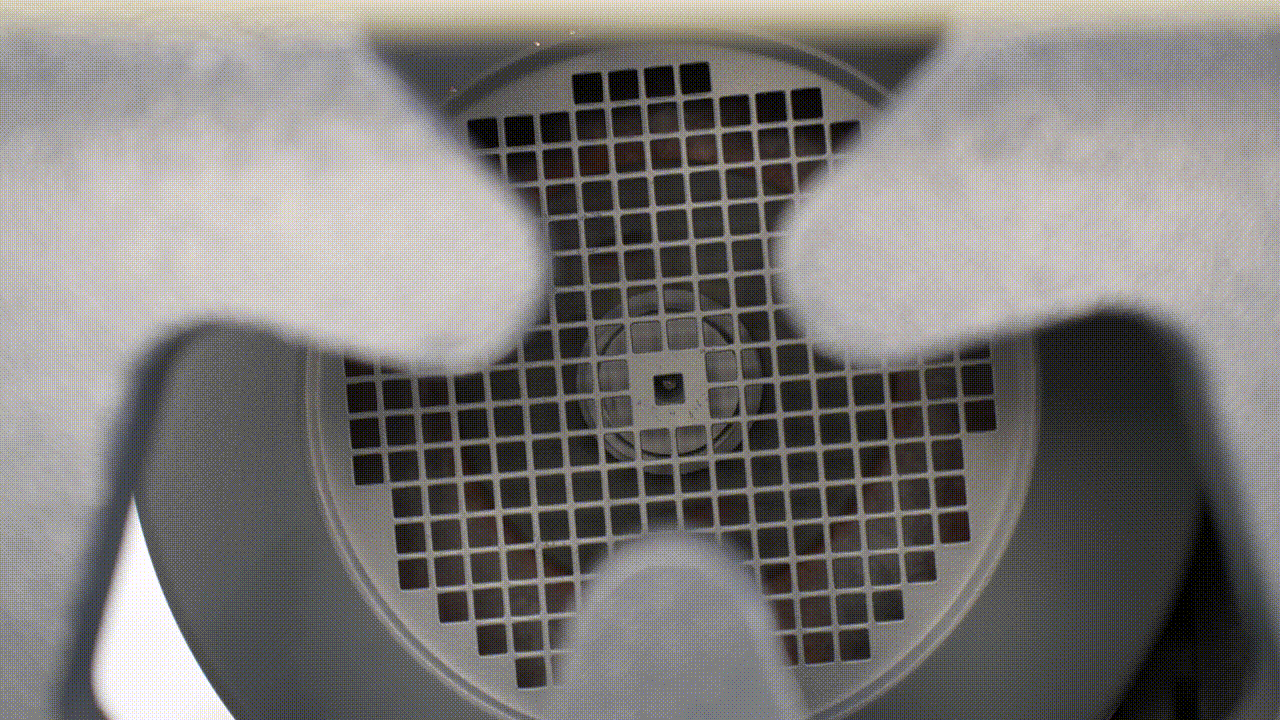

• Se as pás do ventilador do motor principal girarem no sentido horário, isso indica que a sequência de fases da alimentação está conectada corretamente e você pode prosseguir com os próximos passos.
• Se as pás do ventilador do motor principal girarem no sentido anti-horário, isso indica que a sequência de fases da energia está conectada incorretamente e que é necessário inverter duas fases quaisquer da linha de energia trifásica na tomada.

Após confirmar a sequência de fases da alimentação, observe o visor ou as luzes indicadoras do equipamento para garantir que ele ligue e funcione normalmente.

Observe que o processo acima é apenas um guia básico. Para garantir a conexão correta da fonte de alimentação e evitar possíveis riscos, consulte sempre o manual do proprietário. Prensa dobradeira NC‘Consulte o manual do usuário e siga as orientações fornecidas pela equipe de serviço. Se você tiver dúvidas ou não tiver experiência com esse processo, é melhor procurar a ajuda de eletricistas profissionais para concluir a conexão elétrica.

Estas são as preparações necessárias antes de iniciar a operação da prensa dobradeira CNC. Esperamos que esta informação tenha sido útil.
