No artigo anterior, apresentamos como realizar a verificação do ponto de referência na prensa dobradeira CNC DA-58T. O controlador Delem é um excelente controlador para prensas dobradeiras CNC, sendo cada vez mais escolhido e utilizado por fabricantes. No entanto, a maioria dos usuários não consegue corrigir com precisão as dobras ao utilizá-lo. Hoje, ensinaremos como usar a prensa dobradeira CNC Delem DA-58T para realizar dobras e correções.
1. Folha de Medição e Molde Selet

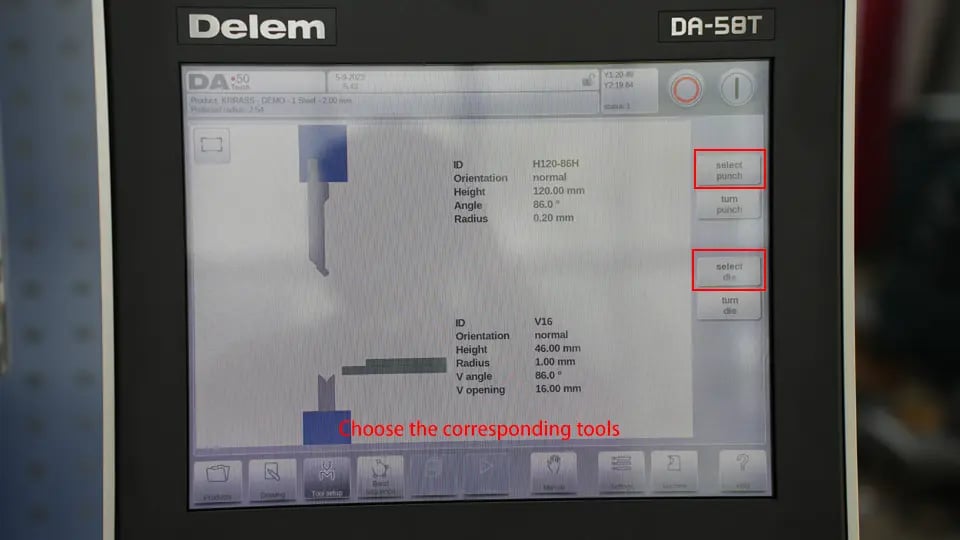

Antes de dobrar a peça, precisamos medir o comprimento e a espessura da chapa em sequência; ao mesmo tempo, de acordo com nossas necessidades de produção, instalar as ferramentas adequadas para a produção da peça e adicionar os parâmetros das ferramentas relevantes ao controlador DA-58T.
2. Controle de Programação

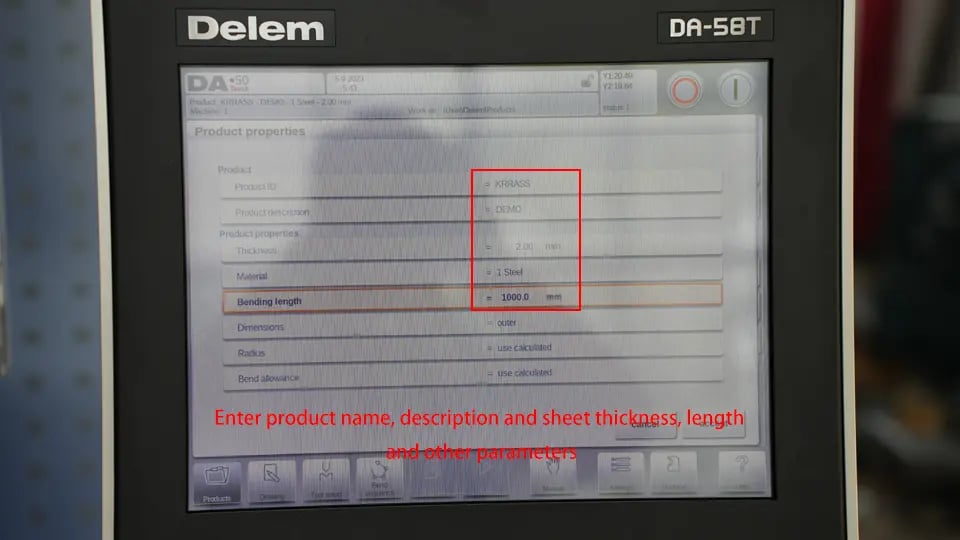

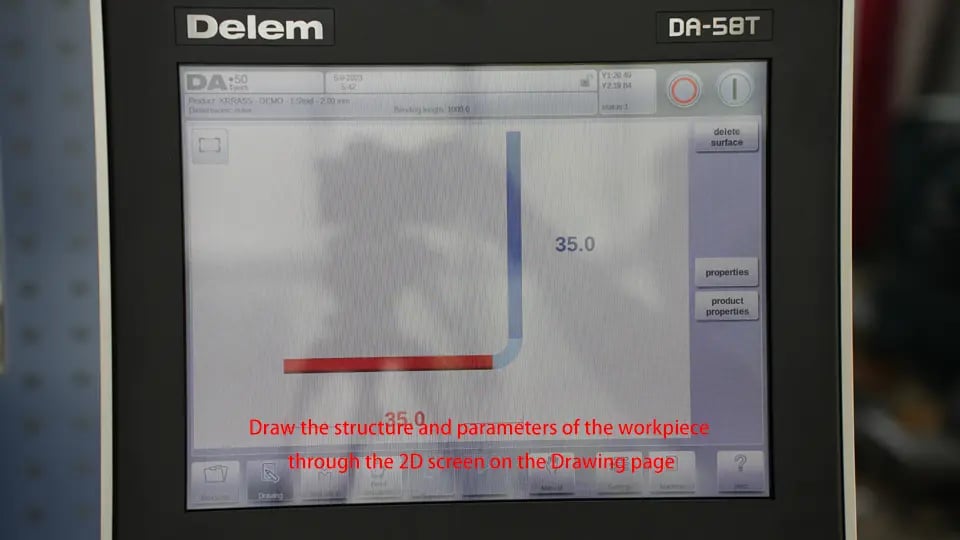

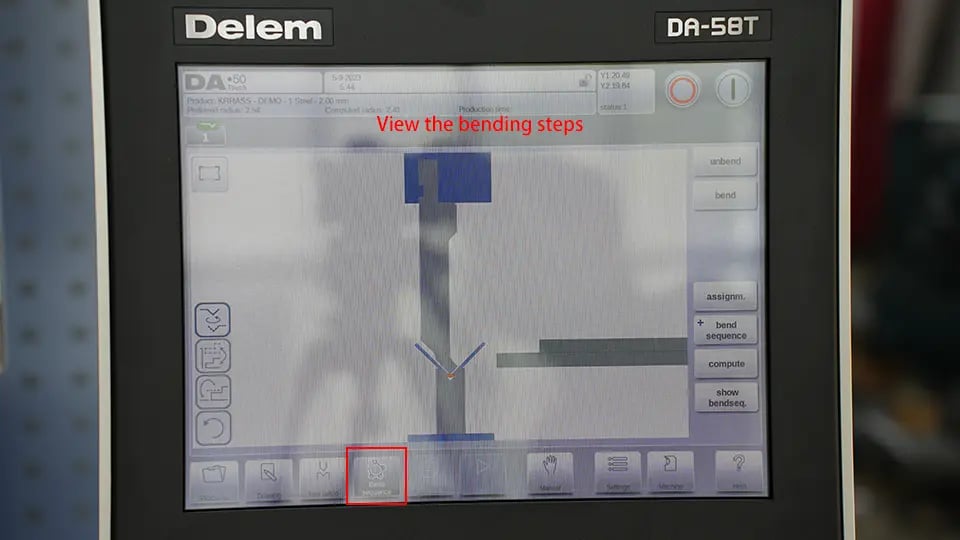

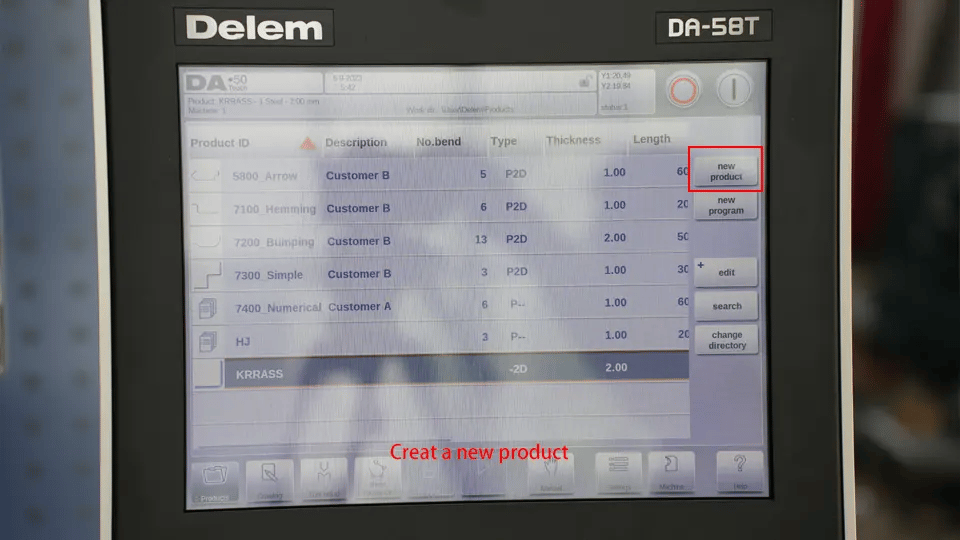

Utilize o controlador DA-58T para criar um novo programa de dobra, insira os parâmetros relevantes da chapa em sequência, selecione o molde correspondente e, finalmente, insira os parâmetros específicos do processo de dobra;
3. Teste de Dobramento de Chapa

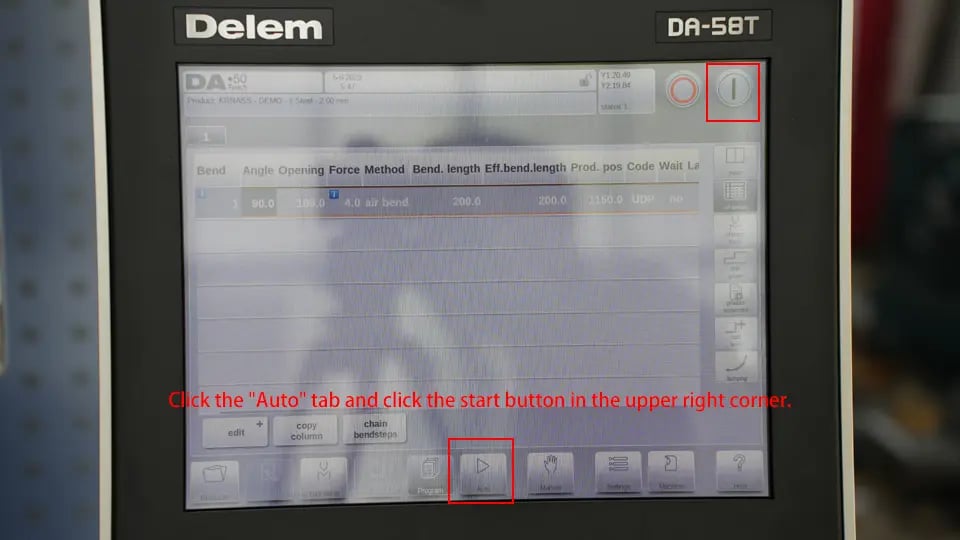

Coloque a placa, pré-dobre-a e, em seguida, retire-a para medir a precisão da curvatura. Marcamos as posições esquerda, central e direita da placa como ①, ② e ③ em sequência, e os valores medidos são os seguintes:
- ① Posição: 90°30′
- ② Posição: 89°20′
- ③ Posição: 89°10′
Podemos ver que os ângulos das posições ② e ③ não atingiram o valor esperado e precisamos corrigi-los;
4. Correção do eixo Y
Para corrigir o ângulo de desvio de curvatura, devemos primeiro corrigir o eixo Y, ou seja, as duas extremidades da peça dobrada. A partir dos dados da etapa anterior, podemos observar:
- O ângulo de posição ① correspondente ao eixo Y1 é de 90°30′, o que basicamente atende às nossas necessidades e não precisa ser corrigido;
- O ângulo de posição ③ correspondente ao eixo Y2 é de 89°10′, o desvio é grande e precisa ser corrigido;

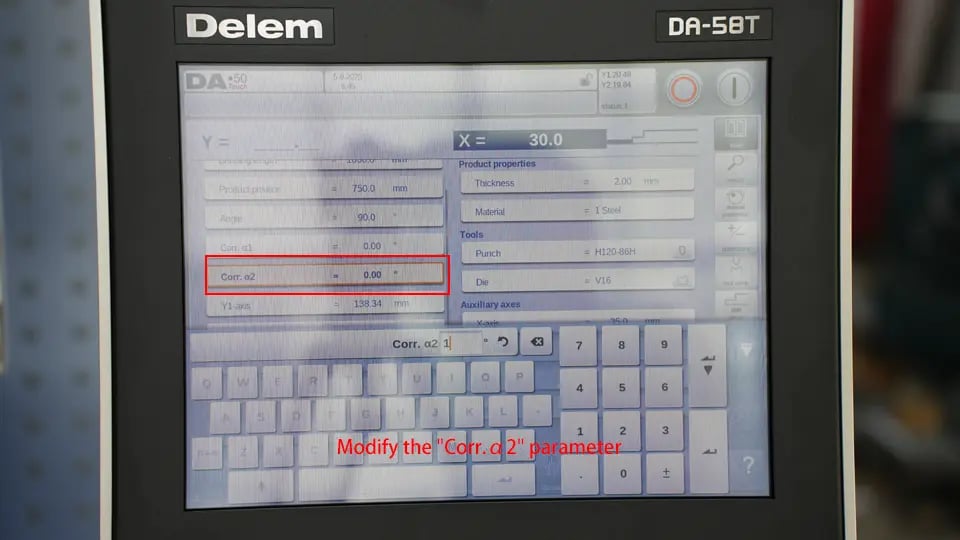

O método de correção específico é o seguinte. Na área “Correções”, no lado direito da página de trabalho do controlador, encontre “Corr. O valor é positivo; se o ângulo de curvatura real for maior que o ângulo esperado, o valor de compensação é negativo. O valor de compensação é a diferença entre o ângulo de curvatura real e o ângulo esperado.
Após a correção do eixo Y, medimos novamente a placa dobrada e calculamos os valores de ①, ② e ③ respectivamente, conforme segue:
- ① Posição: 90°
- ② Posição: 88°40′
- ③ Posição: 90°30′
De acordo com os dados acima, os ângulos de curvatura das posições ① e ③ nos lados esquerdo e direito atingiram o valor esperado, mas o ângulo de curvatura da parte central ainda precisa ser corrigido. Vamos prosseguir e ver como realizar a compensação mecânica.;
5. Compensação Mecânica

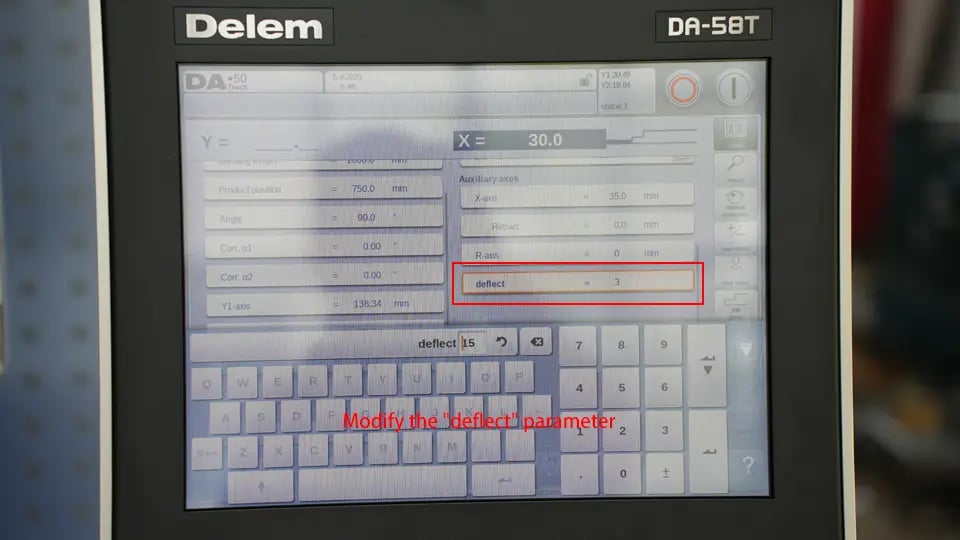

The method of using the DA-58T controller for mechanical compensation operation is as follows. In the "General corrections" area on the right side of the controller work page, find the "deflect" parameter and set its compensation value. The calculation formula of specific compensation parameters is as follows:
D (parâmetro de compensação) = V (largura da ranhura inferior da matriz em mm) / 2*N (ângulo de compensação)
Observação: O valor do ângulo de compensação pode ser positivo ou negativo.
- Quando o ângulo de curvatura real for maior que o ângulo esperado, é necessário aumentar a compensação, que nesse caso terá um valor positivo;
- Quando o ângulo de curvatura real é menor que o ângulo esperado, a compensação precisa ser reduzida, e nesse caso ela assume um valor negativo.
Ou seja: a largura da matriz usada para a dobra desta vez é de 16 mm e o ângulo de desvio é próximo de -2 graus; portanto, o valor do parâmetro de compensação é: 16/2*-2=-16. Podemos definir seu valor no parâmetro "deflexão" para -15 e dobrar novamente;
6. O resultado, confirme a conclusão.
Por meio da operação de correção acima, obtemos finalmente o seguinte resultado de curvatura:
- ① Posição: 90°50′
- ② Posição: 90°18′
- ③ Posição: 90°30′
Este resultado atendeu aos nossos requisitos de curvatura e atingiu o valor esperado.
O texto acima descreve o processo e o método específicos de como usar a prensa dobradeira CNC Delem DA-58T para operações de dobra e correção. Se você deseja obter um conhecimento mais aprofundado sobre a prensa dobradeira CNC DA-58T, consulte nosso tutorial a seguir:
- Instalação da prensa dobradeira CNC DELEM DA58T - I
- Instalação da prensa dobradeira CNC DELEM DA58T (Configuração da ferramenta) – II
- Prensa dobradeira CNC DELEM DA58T (localização do ponto de referência) – III
