No artigo anterior, explicamos os preparativos antes do início do Pressione o freio, E no artigo de hoje, explicaremos como adicionar e configurar moldes na prensa dobradeira. Adicionar e configurar ferramentas para sua prensa dobradeira requer etapas específicas a serem seguidas. A seguir, apresentamos diretrizes básicas para realizar esse processo em geral:
Instale o molde na mesa.
- Prepare a forma: Selecione o molde apropriado de acordo com suas necessidades. Certifique-se de que o tamanho e o formato do molde correspondam aos requisitos de curvatura desejados.
- Limpe a bancada: Certifique-se de que a bancada esteja limpa e livre de quaisquer obstruções que possam interferir na instalação e operação do molde.
- Montagem da matriz: A montagem da matriz na base do punção ou da matriz da prensa dobradeira depende do tipo e do modelo da prensa. Consulte o manual de instruções ou o guia de operação da sua prensa. Pressione o freio.
- Ajuste a posição do molde: Ajuste a posição do molde de acordo com o ângulo de dobra e o formato da curva desejados. Utilize os ajustes da prensa dobradeira, como parafusos ou alavancas manuais, para garantir que a matriz esteja na posição correta.
- Apertar as matrizes: Certifique-se de que as matrizes estejam firmemente fixadas à prensa dobradeira para evitar que se movam ou se soltem durante a operação. Usando uma ferramenta apropriada, como uma chave inglesa ou uma chave de fenda, aperte os parafusos ou fixadores do molde.
Observe que as etapas acima fornecem apenas orientações gerais e que os procedimentos específicos podem variar dependendo do tipo e modelo da prensa dobradeira. Antes de prosseguir com a instalação das ferramentas, consulte o manual de operação e as diretrizes específicas da prensa dobradeira que você está utilizando para garantir o funcionamento correto e a segurança do equipamento.
Adicione moldes e ajuste os parâmetros no controlador.
O controlador Delem é um sistema de controle comumente usado em prensas dobradeiras de metal, que proporciona controle e ajuste precisos do processo de dobra. A seguir, estão os passos gerais para adicionar moldes e ajustar parâmetros no controlador Delem DA-53T:
- Faça login no controlador: Aplique a alimentação principal ao Pressione o freio, Ligue o controlador Delem DA53T e faça login no sistema com as credenciais apropriadas.
- Navigate to the "Machine Tool" management interface: On the main menu or navigation panel at the bottom of the controller, find the "Machine Tool" management or related options, and select to enter this interface.
- Adicionar molde: In the "machine tool" management interface, you can see the labels "upper mold" and "lower mold" for selection, select the corresponding upper and lower mold labels, click the "new" button and follow the prompts of the controller or Interface guide to operate adding new molds. Usually, you need to enter the parameters of the mold, such as length, width and bending radius, etc. (please refer to the following for details on adding molds).
- Salve o mofo: Após adicionar os parâmetros do molde, certifique-se de salvar as configurações. Siga as opções ou instruções de salvamento na interface do controlador.
- Selecione um molde: Return to the main menu or operation interface, and find the "Mold Settings" option. In the "Mold Setup" option of the Delem controller, there are usually selection buttons for "Select Punch" and "Select Die". Select the stencil you added and make sure it is loaded correctly.
- Parâmetros de ajuste: Após selecionar o molde, você pode acessar a interface de ajuste da edição do produto. Através dessa opção, você pode acessar diversos parâmetros de dobra, como força de dobra, controle de ângulo, compensação de retorno elástico, etc.
- Configuração de parâmetros: Ajuste os parâmetros no controlador de acordo com suas necessidades e requisitos de dobra. Esses parâmetros podem ser configurados individualmente para diferentes tipos de moldes e peças. Use os botões, controles deslizantes ou entradas digitais na interface do controlador para ajustar os parâmetros um a um e otimizá-los de acordo com sua experiência e requisitos.
- Salvar parâmetros: Após ajustar os parâmetros, certifique-se de salvar as configurações. Siga as opções ou instruções de salvamento na interface do controlador.
- Faça uma curva: Após concluir as etapas acima, você pode começar a usar o controlador Delem para fazer dobras. De acordo com os parâmetros definidos, o controlador fornecerá controle preciso de dobra e medição de ângulo.
Observe que as etapas acima são diretrizes gerais e as etapas específicas podem variar de acordo com o modelo do controlador Delem e a versão do software. Antes de adicionar peças ao molde e ajustar parâmetros, consulte o manual de operação e o guia do usuário do controlador Delem específico que você está utilizando para garantir o funcionamento correto e o uso seguro.
Como programar os chips no controlador Delem DA53T

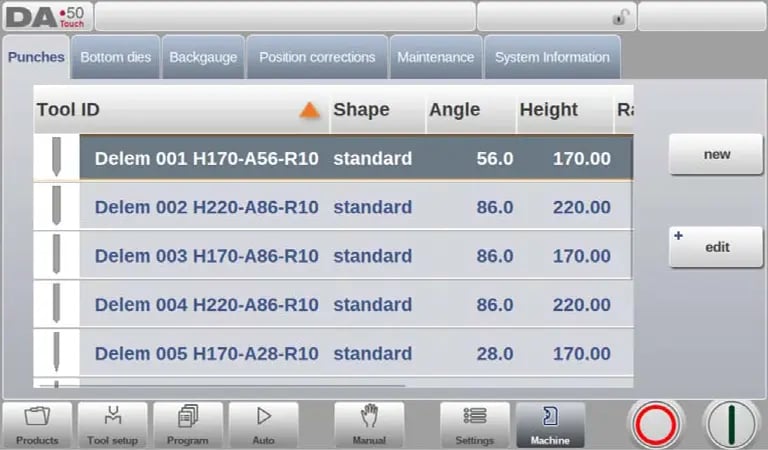

Programação de Socos
Nesta aba, é possível programar os punções utilizados na máquina. Novos punções podem ser adicionados; punções existentes podem ser editados, copiados, renomeados e excluídos.

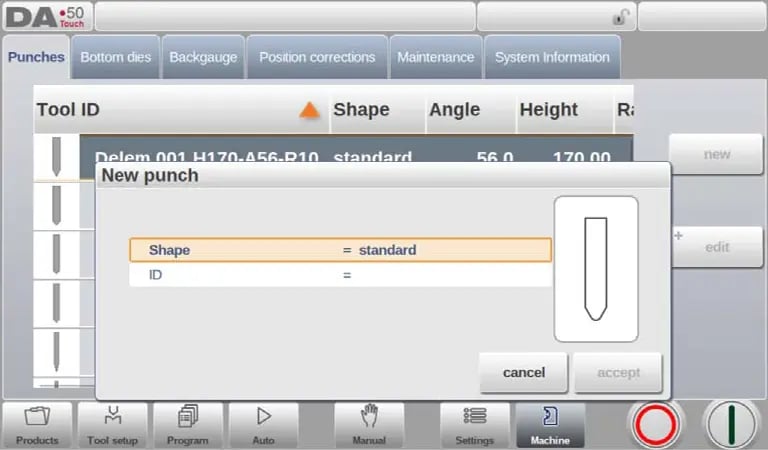

Crie um novo soco
Para criar uma nova punção, toque em Novo na biblioteca. O perfil da punção pode ser criado com a ajuda dos recursos de programação do controle.
Primeiro, é necessário programar o formato do punção e seu ID. Em seguida, os detalhes do formato devem ser programados seguindo o assistente.
Forma
É necessário selecionar, dentre os diferentes formatos básicos de punção disponíveis, aqueles que correspondem à ação de punção desejada. As opções são:
- Formato de punção padrão, normalmente usado para curvatura a ar e acabamento básico.
- O furador de bainha é uma ferramenta típica com fundo plano para dobras de bainha específicas.
- Air + Hem Bend Punch é uma ferramenta para dobras a ar normais e para fazer bainhas.
- Formato de punção de raio grande, especialmente projetado para curvas de grande raio.
EU IA
Um nome ou número único para identificar a ferramenta. O comprimento máximo é de 25 caracteres.
O parâmetro ID também pode conter caracteres alfanuméricos. Ao terminar, use Aceitar para sair desta janela e começar a trabalhar com os parâmetros de dados da ferramenta. O controle exibirá uma janela com as propriedades da ferramenta e suas dimensões.
Dependendo do formato básico escolhido, os parâmetros variam. Nos parágrafos seguintes, os formatos de punção disponíveis são descritos em detalhes.

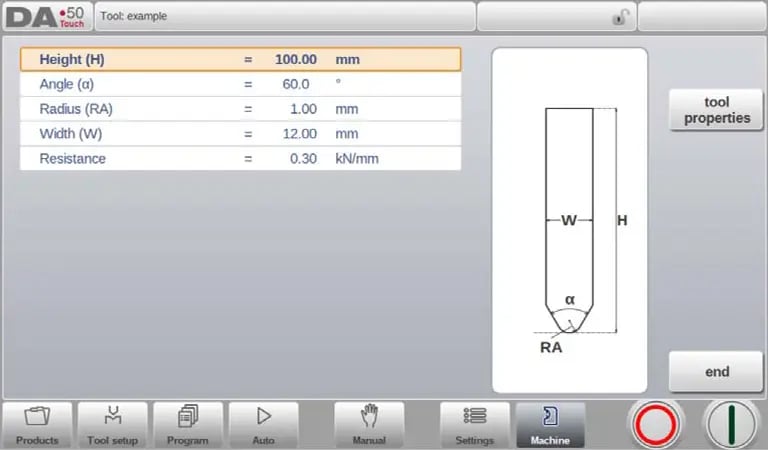

soco padrão
Altura
A altura da ferramenta. Importante: este valor de altura será usado na profundidade de dobra.
cálculo.
Ângulo
O ângulo da ponta do punção.
Raio
O raio da ponta do punção. Este valor será usado como raio interno da dobra a ser feita quando este valor de raio for maior que o raio interno resultante do processo de dobra.
Largura
A largura da ferramenta a ser programada.
Resistência
Força máxima permitida na ferramenta.
Orientação do furo no painel
O lado direito da ferramenta é o lado do batente traseiro. A ponta inferior do punção será posicionada na linha central do Pressione o freio forma.

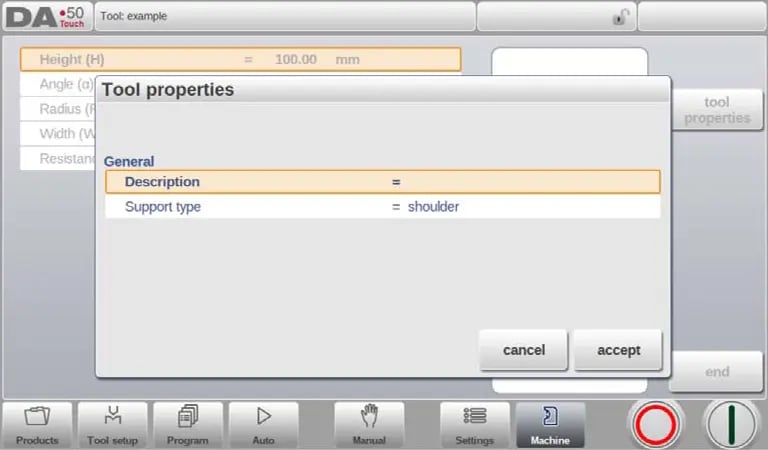

Propriedades da ferramenta
Para alterar os dados e a descrição da ferramenta genérica.
Descrição
Nome ou descrição desta ferramenta. O comprimento máximo é de 25 caracteres. Esta descrição já foi inserida no início, ao definir a ferramenta, mas pode ser editada neste campo. A descrição é exibida na visão geral da ferramenta na biblioteca.
Tipo de suporte
Switch parameter, to account for differently mounted punches. Such punches could cause inaccuracies in the tool height and the resulting Y-axis position. The control makes a distinction between two settings, 'head mounted' and 'shoulder mounted'.
If 'shoulder mounted' is chosen, the Y-axis position is calculated from the standard tool height.
Esta é a configuração padrão.
If 'head mounted' is chosen, a correction is made for Y-axis computation
Editar soco
Para editar uma ferramenta existente, toque nela na biblioteca. A ferramenta aparecerá na tela e poderá ser editada com os recursos de programação.
perfuração de dobra de bainha
Altura
Altura total da ferramenta. Importante: este valor de altura será usado no cálculo da profundidade de dobra.
Largura da bainha
A largura da ferramenta a ser programada.
abertura de carga de bainha
Dependendo da configuração da sua máquina, você pode programar aqui uma posição de abertura para o seu punção, na qual você poderá inserir o produto para fazer a dobra específica. A posição de abertura também levará em consideração o dobro da espessura da chapa.
resistência à bainha
Força máxima permitida na ferramenta durante a bainha.
Ar + perfuração de dobra de bainha
Altura
Altura total da ferramenta. Importante: este valor de altura será usado no cálculo da profundidade de dobra.
Ângulo
O ângulo da ponta do punção.
Raio
O raio da ponta do punção. Este valor será usado como raio interno da dobra a ser feita quando este valor de raio for maior que o raio interno resultante do processo de dobra.
Largura
A largura da ferramenta a ser programada.
Resistência
Força máxima permitida na ferramenta.
altura da bainha
A altura do punção utilizada para abaixar no caso da função de bainha.
Largura da bainha
A largura da parte perfuradora usada para posicionar o produto durante a bainha.
abertura de carga de bainha
Dependendo da configuração da sua máquina, você pode programar aqui uma posição de abertura para o seu punção, na qual você poderá inserir o produto para fazer a dobra específica. A posição de abertura também levará em consideração o dobro da espessura da chapa.
resistência à bainha
Força máxima permitida na ferramenta durante a bainha.

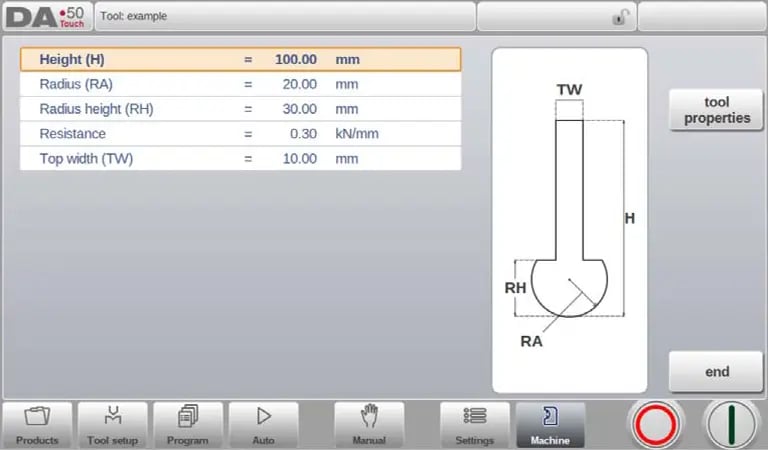

Soco de grande raio
Altura
Altura total da ferramenta. Importante: este valor de altura será usado no cálculo da profundidade de dobra.
Raio
O raio da ponta do punção.
Altura do raio
A altura da parte de raio maior da ferramenta.
Resistência
Força máxima permitida na ferramenta.
Largura superior
A largura da ferramenta na parte superior do punção.

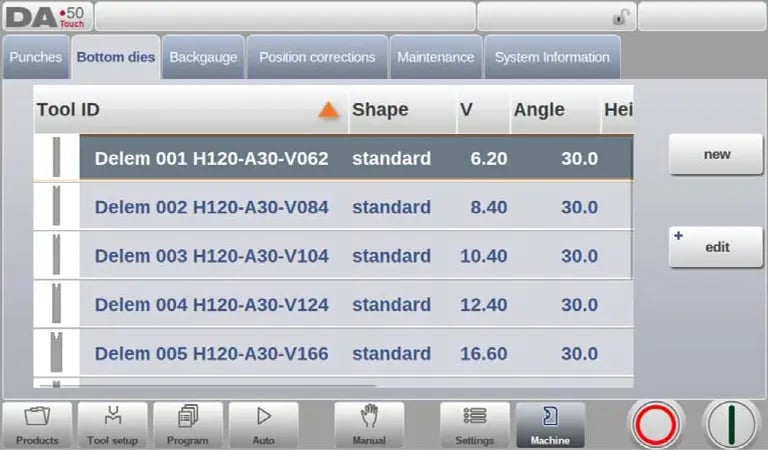

Programação de matrizes inferiores
Nesta aba, é possível programar as matrizes inferiores utilizadas na máquina. Novas matrizes podem ser adicionadas; matrizes existentes podem ser editadas, copiadas, renomeadas e excluídas.

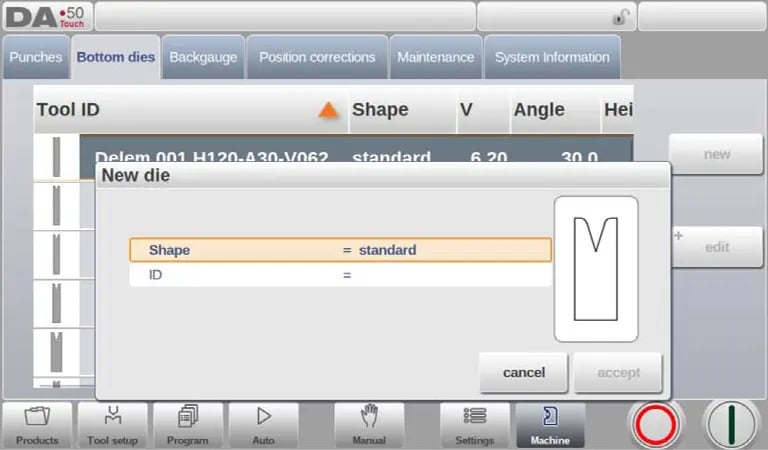

Criar um novo dado
Para criar uma nova matriz, toque em Novo na biblioteca. O perfil da matriz pode ser criado com a ajuda dos recursos de programação do controlador.
Primeiro, é necessário programar o formato do dado e seu ID. Em seguida, os detalhes do formato devem ser programados seguindo o assistente.
Forma
É necessário selecionar, dentre os diferentes formatos básicos de matriz disponíveis, aqueles que correspondem à ação de matriz desejada. As opções são:
- Formato de matriz padrão, normalmente usado para dobra a ar e conformação básica de fundo.
- Matriz de dobra de bainha, ferramenta típica com topo plano para dobras de bainha específicas.
- Matriz de dobra interna para bainhas, utilizada para dobras a ar e para a função de bainha.
- Matriz de dobra Air + Hem em formato de U para dobras a ar e função de bainha específica.
EU IA
Um nome ou número único para identificar a ferramenta. O comprimento máximo é de 25 caracteres.
O parâmetro ID também pode conter caracteres alfanuméricos. Ao terminar, use Aceitar para sair desta janela e começar a trabalhar com os parâmetros de dados da ferramenta. O controle exibirá uma janela com as propriedades da ferramenta e suas dimensões.
Dependendo do formato básico escolhido, os parâmetros variam. Nos parágrafos seguintes, os formatos de matriz disponíveis são descritos em detalhes.

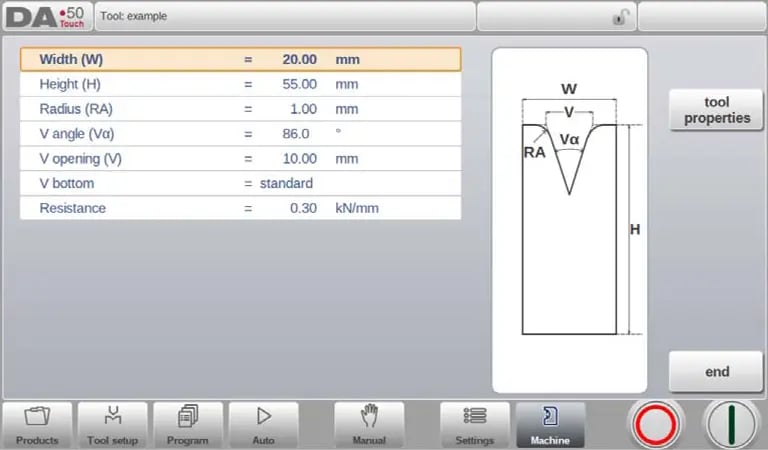

Matriz padrão
Largura
A largura da ferramenta a ser programada.
Altura
Altura total da ferramenta. Importante: este valor de altura será usado no cálculo da profundidade de dobra.
Raio
O raio das bordas da abertura em V.
ângulo em V
O ângulo do dado.
Abertura em V
A abertura em V do molde.
Fundo em V
Com isso, podem ser definidos os diferentes fundos possíveis dentro da abertura em V:
- O padrão é um ângulo agudo na parte inferior da matriz.
- Round is a die bottom with a radius to be programmed with the parameter 'Inside radius'.
- Flat is a flat die bottom with a certain dimension to be set with the parameter 'Bottom width'.
Resistência
Força máxima permitida na ferramenta.
Orientação do dado na tela
O lado direito da ferramenta é o lado do batente traseiro. A posição central da abertura em V será posicionada na linha central do Pressione o freio forma.

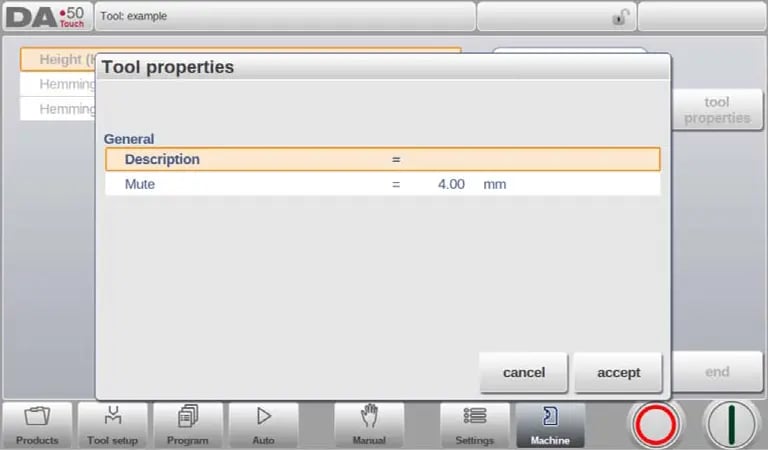

Propriedades da ferramenta
Para alterar os dados e a descrição da ferramenta genérica.
Descrição
Nome ou descrição desta ferramenta. O comprimento máximo é de 25 caracteres. Esta descrição já foi inserida no início, ao definir a ferramenta, mas pode ser editada neste campo. A descrição é exibida na visão geral da ferramenta na biblioteca.
Mudo
Distância de silenciamento. Distância acima da folha na qual ocorre a mudança de velocidade.
Editar morrer
Para editar uma ferramenta existente, toque nela na biblioteca. A ferramenta aparecerá na tela e poderá ser editada com os recursos de programação.

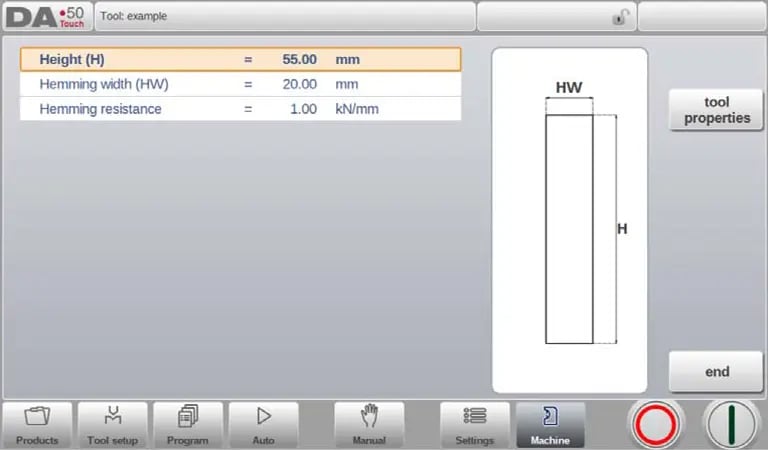

Dobrar a bainha
Altura
Altura total da ferramenta. Importante: este valor de altura será usado no cálculo da profundidade de dobra.
Largura da bainha
A largura da ferramenta a ser programada.
resistência à bainha
Força máxima permitida na ferramenta durante a bainha.
Dobrar a bainha interna
Altura
Altura total da ferramenta. Importante: este valor de altura será usado no cálculo da profundidade de dobra.
Raio
O raio das bordas da abertura em V.
ângulo em V
O ângulo do dado.
Abertura em V
A abertura em V do molde.
Fundo em V
Com isso, podem ser definidos os diferentes fundos possíveis dentro da abertura em V:
- 'Padrão' is a sharp angle in the bottom of the die.
- 'Redondo' is a die bottom with a radius to be programmed with the parameter 'Inside radius'.
- 'Plano' is a flat die bottom with a certain dimension to be set with the parameter 'Bottom width'.
Resistência
Força máxima permitida na ferramenta.
Largura da parte superior
A largura da parte superior do dado.
Largura da bainha superior
A largura do segmento na parte superior da matriz usada para a ação de bainha.
Abertura da bainha
A altura de abertura da matriz, quando aberta, para posicionar o produto com a dobra da bainha.
resistência à bainha
Força máxima permitida na ferramenta durante a bainha.
Direção do guia
Define a construção mecânica da matriz de bainha interna.
Largura da bainha inferior
A largura do segmento na parte inferior da matriz usada para a ação de bainha.
Largura da parte inferior
A largura da parte inferior do dado.
Altura da parte inferior
A altura da parte inferior do dado.
Tipo de matriz de bainha interna
Para os diferentes tipos de matrizes de bainha interna disponíveis, é possível selecionar o modo de operação específico:
- Abertura por mola: Este molde possui uma mola interna que o empurra para cima, iniciando a rotação.
Prebenda: Para a pré-dobra, a chapa será colocada sobre a matriz nessa posição aberta e a posição final da dobra será calculada de forma a atingir o ângulo de pré-dobra necessário. A altura do batente traseiro (eixo R) será calculada com base na matriz aberta, de modo que o produto possa ser posicionado contra o batente.
Dobra de bainha: Para a operação de bainha, o produto pré-dobrado será posicionado na abertura da matriz e o cálculo da profundidade da viga de prensagem será feito de forma que a matriz seja pressionada até que a dobra da bainha esteja completa. O cálculo levará em consideração o dobro da espessura da chapa. É possível programar um parâmetro adicional de abertura da bainha nos parâmetros específicos de dobra como um deslocamento na posição final da bainha. - Aberto e travado. Esta matriz vem travada de fábrica na posição alta para dobras normais e ângulos de pré-dobra. O mecanismo de trava deve ser removido para usar o...
instalações de bainha. - Normalmente Fechada: Esta matriz está em uma posição fechada e baixa para dobras normais e ângulos de pré-dobra, e deve ser ativada para realizar a bainha.
Adaptar a descompressão
Para permitir a adição do valor da abertura da bainha à distância de descompressão.
- não => não foi adicionado de forma alguma.
- sim => Adicionado para dobras de ar e dobras de bainha.
- dobra de ar => Adicionado apenas para dobras a ar (disponível somente para matrizes de bainha com abertura por mola).

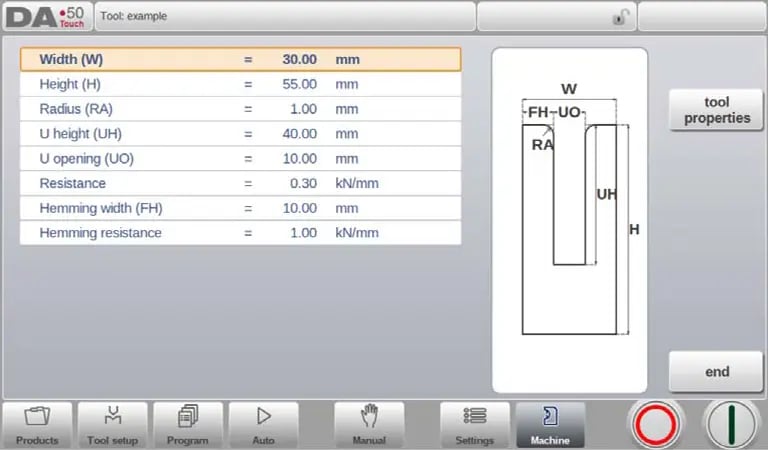

Ar + dobra da bainha U morre
Largura
A largura da ferramenta a ser programada.
Altura
Altura total da ferramenta. Importante: este valor de altura será usado no cálculo da profundidade de dobra.
Raio
O raio das bordas da abertura em forma de U.
Altura U
A altura da abertura em forma de U da matriz.
Abertura em U
A largura da abertura em forma de U da matriz.
Resistência
Força máxima permitida na ferramenta.
Largura da bainha
A largura frontal da matriz, que serve de suporte para a dobra da bainha.
resistência à bainha
Força máxima permitida na ferramenta durante a bainha.
Interpretação de notas: classificação de métodos de dobramento
dobra de ar
A chapa é dobrada no ângulo programado, aproximando o punção até a profundidade necessária. O controle calcula a posição necessária no eixo Y para obter o ângulo programado.
fundo
A chapa é dobrada pressionando-a entre o punção e a matriz. O controle assume a parte inferior da matriz como a posição necessária no eixo Y.
bainha
A folha é dobrada ao meio. Isso é possível depois que a folha já foi dobrada em um ângulo agudo em uma dobra anterior. O controle calcula a posição precisa no eixo Y para essa ação: a superfície da matriz mais o dobro da espessura da folha.
Y-axis positioning can be adjusted by programming a 'hem opening'.
hemming & bottoming
O processo é semelhante ao de bainha, mas agora o controle considera a parte superior da matriz como a posição necessária no eixo Y. A folha dobrada é prensada entre o punção e a matriz.
Nota 1
As dobras da bainha são mostradas aqui com um furador de bainha especial, mas isso não é necessário.
Nota 2
Quando a operação de contato com o fundo é selecionada, a posição final de curvatura da viga no eixo Y depende da força aplicada. Contudo, se a força for suficiente para que a viga atinja a posição final de curvatura calculada no eixo Y, o curso da viga será limitado pelo valor dessa posição.
Resumo
O texto acima descreve o funcionamento específico de Como adicionar e posicionar o molde na prensa dobradeira, Espero que isso possa te ajudar. Se você concluiu as operações acima, pode continuar lendo nosso próximo artigo:
