Prensa neumática de bastidor en C KRRASS JH21 APA

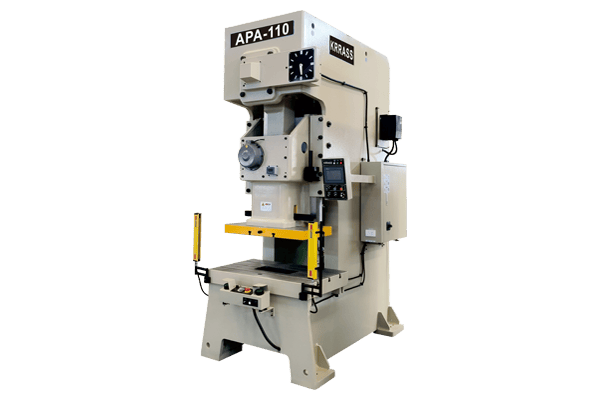

Prensa neumática de bastidor en C APA

Prensa neumática de bastidor en C APA

La prensa neumática serie APA, con embrague húmedo de tecnología japonesa, se caracteriza por su rendimiento estable, alta eficiencia de producción, bajo nivel de ruido y menor costo de mantenimiento. Equipada con una bomba hidráulica de protección contra sobrecarga SHOWA de Japón, que garantiza una mayor vida útil. Es la máquina de tamaño compacto más práctica y avanzada. prensas de estampación En los últimos años, se ha utilizado en el sector de la estampación. Es muy recomendable para la producción de piezas metálicas.

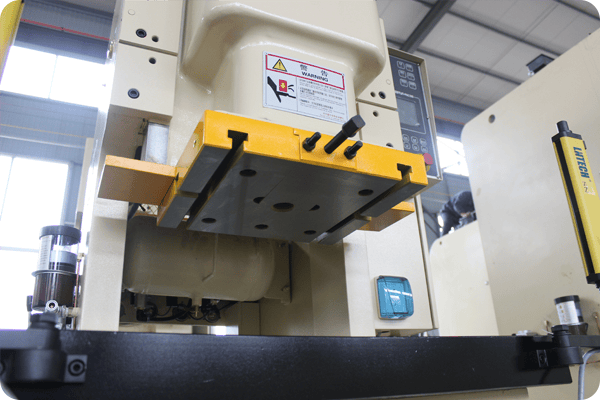

Prensa neumática serie APA: corte de piezas cuadradas

Hemos diseñado la prensa neumática con bastidor en C de la serie APA con diferentes rangos de potencia, desde 25 a 400 toneladas.

Prensa neumática serie APA - fabricantes de cizallas

Diseñado específicamente para realizar trabajos que impliquen embutición profunda, estampación, troquelado, conformado, etc.

Prensa neumática de potencia serie APA - modelos de cizallas de guillotina

Las prensas hidráulicas de última generación de la serie APA se caracterizan ahora por un amplio abanico de usos incluyendo la posibilidad de incorporar estas máquinas en líneas de producción automáticas.

Mitsubishi – Japón
Electricidad: Schneider Electric – Francia
Motor principal: Siemens Motor – Alemania
Interruptor de pie: KACON – Corea del Sur
Sistema hidráulico: Bosch Rexroth – Alemania

Bomba de aceite: Sunny – EE. UU.
Anillo de sellado: PARKER – América
Motor de alta eficiencia – Clase IE3

Equipo estándar

Introducción a la configuración

Análisis de elementos finitos (FEA) y de estrés

Análisis de tensiones y análisis de elementos finitos

El software CAE SOLIDWORKS se utiliza como método para analizar la construcción estática lineal, la tensión y la deformación de los bastidores de máquinas de corte por láser y prensas plegadoras. Por lo tanto, para estructuras complejas, cargas altamente complejas, modelado transitorio y una combinación de estos, el análisis por elementos finitos (FEA) es la solución ideal.

Estructura y tablas

KRRASS ha invertido una gran cantidad en el equipo de producción más avanzado de todo el mundo, incluidos 12 juegos de máquinas fresadoras y perforadoras CNC PAMA de Italia, rectificadoras Gleason alemanas, fresadoras de engranajes Liebherr alemanas, centros de mecanizado CNC TOSHIBA de Japón, etc.

Con una potente productividad y un excelente equipo de producción, más de 851 piezas mecánicas TP3T son autoproducidas por World Press para el tipo C de la serie JH21. máquina de prensa.

Desde la construcción de la estructura hasta el ensamblaje final, el JH21 cumple con el más alto estándar japonés JIS1. Su estructura compacta y su configuración de alta calidad garantizan un rendimiento fiable y una larga vida útil.

Características

Cuerpo soldado de acero, tratamiento de templado o VSR (Vibratory Stress Relief), alta rigidez, precisión y estabilidad.
Cilindros neumáticos de doble equilibrio, que equilibran la corredera y el peso del punzón para reducir el ruido y el impacto.
El cigüeñal se somete a un tratamiento de rectificado después del temple de alta frecuencia.
Guía rectangular alargada de seis caras con superficie de placa de bronce.
Cigüeñal ubicado verticalmente, estructura compacta.
Control PLC y válvula dúplex de seguridad importada.

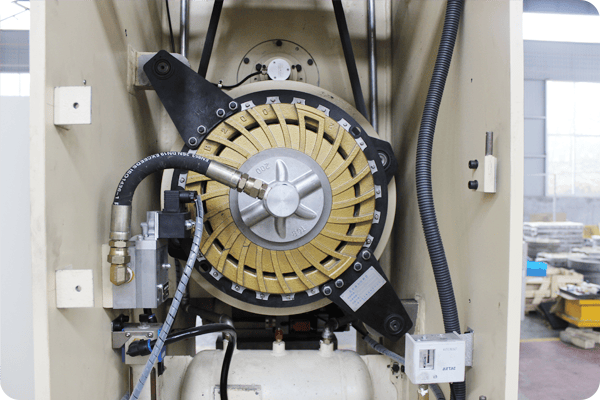

Embrague y freno de fricción de discos múltiples combinados de tipo húmedo.
Protección hidráulica contra sobrecargas.

Instalación eléctrica y seguridad

El panel de control cuenta con un interruptor que permite seleccionar el tipo de trabajo deseado (manual, semiautomático o automático) y un interruptor para seleccionar velocidad rápida o lenta. Las maniobras eléctricas e hidráulicas son redundantes y autocontroladas. Incorpora un bloqueo de seguridad adicional y dispositivos de autocontrol para maniobra y seguridad. Incluye la verificación y certificación del correcto funcionamiento y la distancia de seguridad de las fotocélulas.

El funcionamiento se realiza mediante pedales eléctricos de baja tensión.

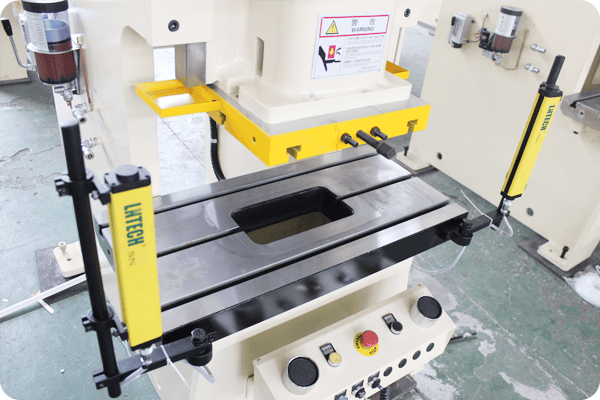

La seguridad está garantizada mediante el uso de dos protecciones laterales y con cortinas fotoeléctricas de seguridad de nivel IV situadas en la parte frontal.

Permiten la instalación de un cojín hidráulico o un eyector hidráulico. Se suministran con manual de instrucciones.

Cumple y satisface todos los requisitos esenciales de seguridad y salud de acuerdo con la norma CE.

Parámetros técnicos

Elementos		Unidad	APA-15A	APA-25A		APA-35A		APA-45A		APA-60A		APA-80A		APA-110A		APA-160A		APA-200A		APA-260A		APA-315A		APA-400A
			V	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H
Capacidad		Tonelada	15	25		35		45		60		80		110		160		200		260		315		400
Punto de tonelaje nominal		mm	1	3.2	1.6	3.2	1.6	3.2	1.6	4	2	4	2	6	3	6	3	6	3	7	3.5	8	4	8
Golpe de diapositiva		mm	60	60	30	70	40	80	50	120	60	150	70	180	80	200	90	200	100	250	150	250	150	300
Carrera/min	Variable	SPM	120-180	60-140	130-200	40-120	110-180	40-100	100-150	35-90	80-120	35-80	80-120	30-60	60-90	20-50	40-70	20-50	50-70	20-40	40-50	20-40	40-50	20-35
	Fijado	SPM	130	110		85		75		65		65		50		35		35		30		30		30
Altura máxima del troquel		mm	200	200	215	220	235	250	265	310	340	340	380	360	410	460	510	460	510	500	550	500	550	550
Ajuste de la altura del troquel		mm	50	50		55		60		75		80		80		100		110		120		120		120
Área de diapositivas		mm	300×230×50	470×250×50		520×285×50		560×300×60		700×400×70		770×420×70		910×470×80		990×550×90		1130×630×90		1130×700×100		1130×700×100		1050×840×95
Área de refuerzo		mm	680×300×70	680×300×70		800×400×70		850×440×80		900×500×80		1000×550×90		1150×600×110		1250×800×140		1400×820×160		1500×840×180		1500×840×200		1800×950×200
Tamaño del orificio del vástago		mm	Ø38,1	Ø38,1		Ø38,1		Ø38,1		Ø50		Ø50		Ø50		Ø65		Ø65		Ø65		Ø65		Ø65
Motor principal		KWXP	2,2×6	4×4		4×4		5,5×4		5,5×4		7,5×4		11×4		15×4		18,5×4		22×4		30×4		37×4
Capacidad del cojín del troquel		Tonelada	—	—		2.3		2.3		3.6		3.6		6.3		10		14		14		14		14
Cojín Stroke Of Die		KW	—	—		50		50		70		70		80		80		100		100		100		100
Área efectiva del cojín del troquel		Tonelada	—	—		300×230		300×230		350×300		450×310		500×350		650×420		710×480		810×480		810×480		810×480
Presión del aire		kg/cm²	6	6		6		6		6		6		6		6		6		6		6		6
Dimensiones generales	Izquierda × Derecha	mm	740	840		900		950		1000		1170		1290		1390		1680		1850		1850		2090
	F×B	mm	1264	1334		1384		1584		1604		1779		1904		2324		2624		2799		2799		2854
	H	mm	2098	2179		2348		2525		2808		3040		3224		3600		4058		4430		4450		4615
Precisión de Presee		GB (JIS) Nivel 1

Prensa neumática de bastidor en C APA

Prensa neumática de bastidor en C APA

Equipo estándar

Introducción a la configuración

Análisis de tensiones y análisis de elementos finitos

Estructura y tablas

Características

Instalación eléctrica y seguridad

Parámetros técnicos
