ماكينة ثني الألواح

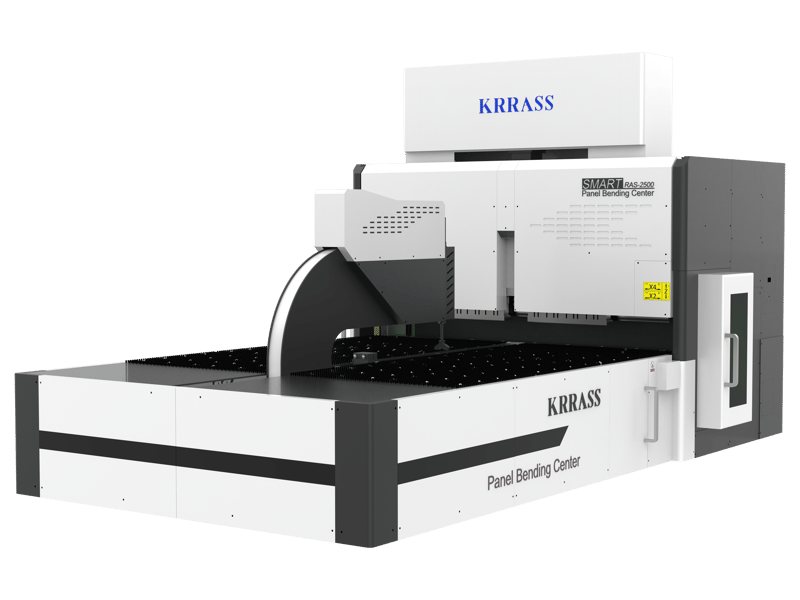

ماكينة ثني الألواح الكهربائية المؤازرة الأوتوماتيكية بالكامل

آلة ثني الألواح الأوتوماتيكية الذكية CNC / آلة الضغط والثني هي معدات لمعالجة الألواح الرقيقة و طي يتكون هيكل الماكينة بشكل أساسي من حامل أدوات، وطاولة عمل، وجهاز تغذية بالتثبيت، وطاولة تشغيل CNC. تتألف طاولة عمل الماكينة من قاعدة وهيكل تغذية بالتثبيت.

آلة ثني الألواح ذات سرعة عالية وإنتاجية عالية واستهلاك منخفض للطاقة

درجة عالية من الأتمتة، عملية بسيطة، لا حاجة لاستبدال القالب العلوي والسفلي، مما يوفر الوقت

ماكينة ثني الألواح - نماذج مقصات المقصلة

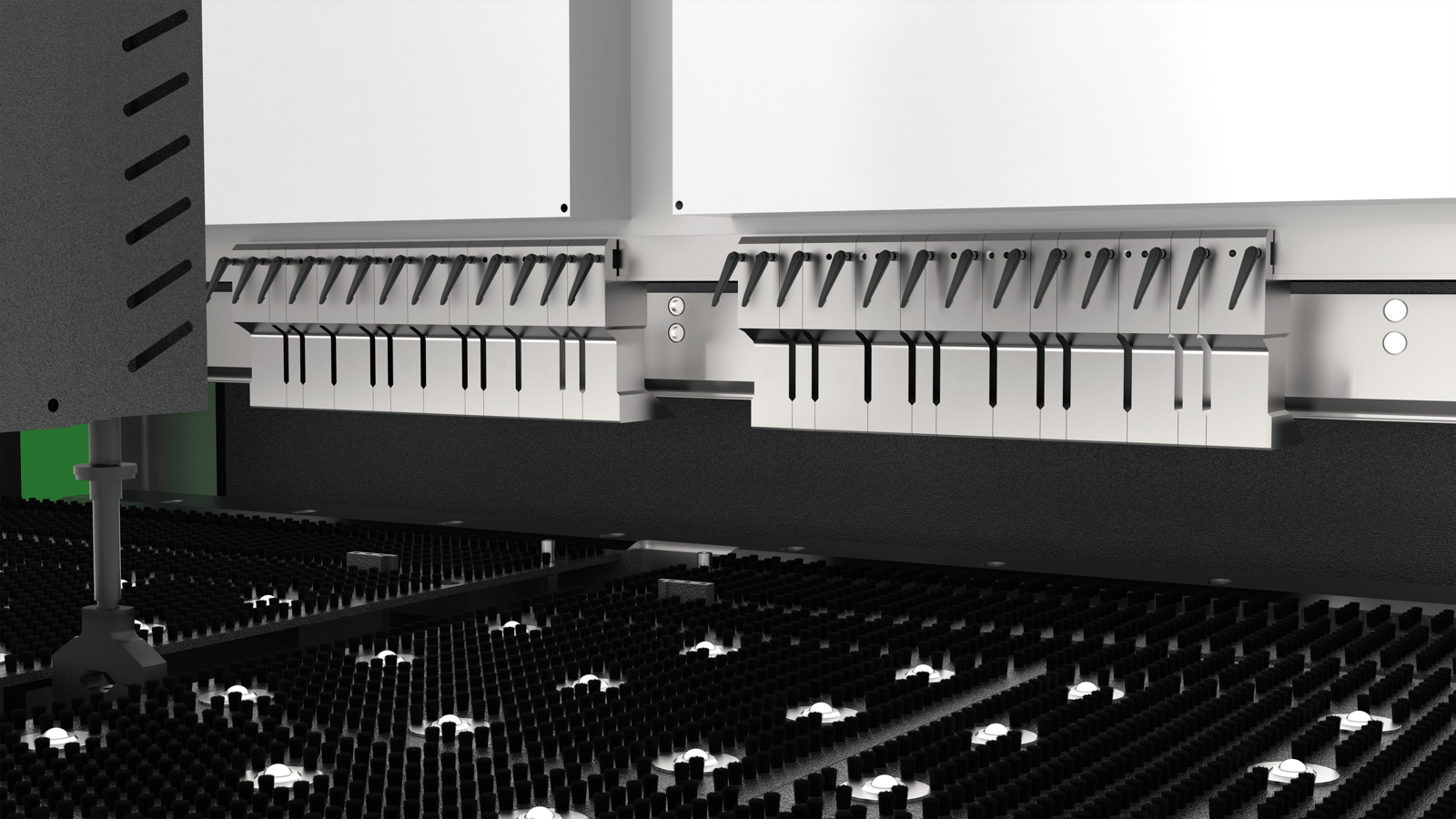

يمكن لأداة الثني إكمال شكل الزاوية غير القائمة، والزاوية القائمة، والقوس الدائري، وضغط الحافة الميتة، وما إلى ذلك.

معلومات عامة

آلة ثني الألواح الأوتوماتيكية الذكية CNC / آلة الفرامل الأمامية هي معدات لمعالجة الصفائح الرقيقة. يتكون هيكل الآلة بشكل أساسي من حامل أدوات، وطاولة عمل، وجهاز تغذية بالتثبيت، وطاولة تشغيل CNC. تتألف طاولة عمل الآلة من قاعدة وهيكل تغذية بالتثبيت.

جهاز معالجة الأجزاء الدوارة: يقوم جهاز معالجة الأجزاء الدوارة بتأمين القطعة الخام وتدويرها إلى الموضع المطلوب بشكل مستقل تمامًا.
محورين، إمكانيات لا حدود لها: يقوم جهاز معالجة الأجزاء ثنائي المحور بوضع الصفائح المعدنية ويتيح حتى الانحناءات السلبية.

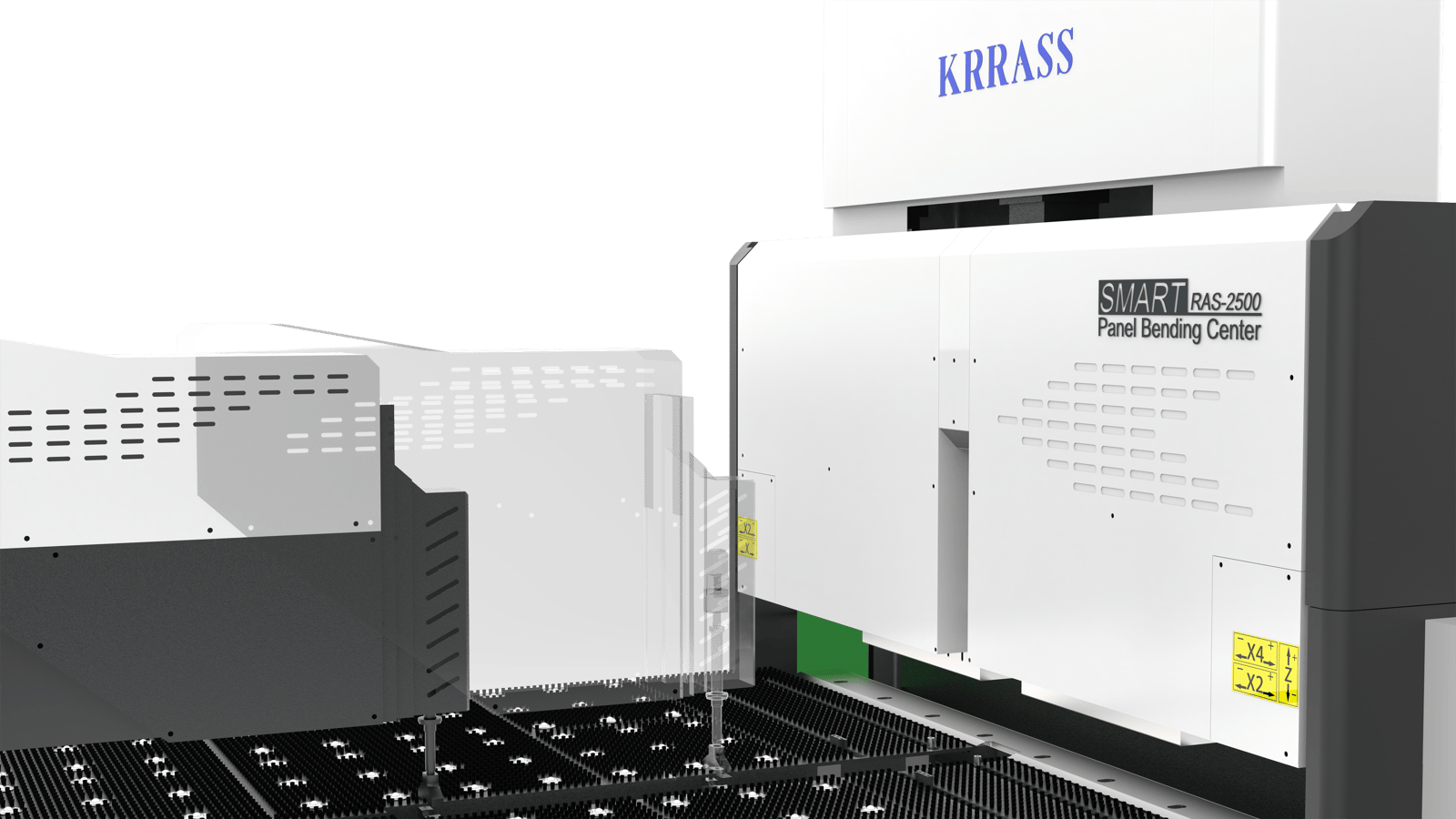

زوايا دقيقة: الجزء الأول، الجزء المثالي - مع ليزر ACB
البرمجة في لمح البصر: أسهل وأسرع برمجة غير متصلة بالإنترنت بين أجهزة ثني الألواح: TecZone Fold.

تغيير الأدوات المتكامل: قم بإعداد أدوات حامل القطعة العلوية المناسبة تلقائيًا باستخدام مغير الأدوات المتكامل ToolMaster Bend.
كل مكون تحت السيطرة: أنظمة الإمساك المختلفة تساعد في تثبيت المكونات.

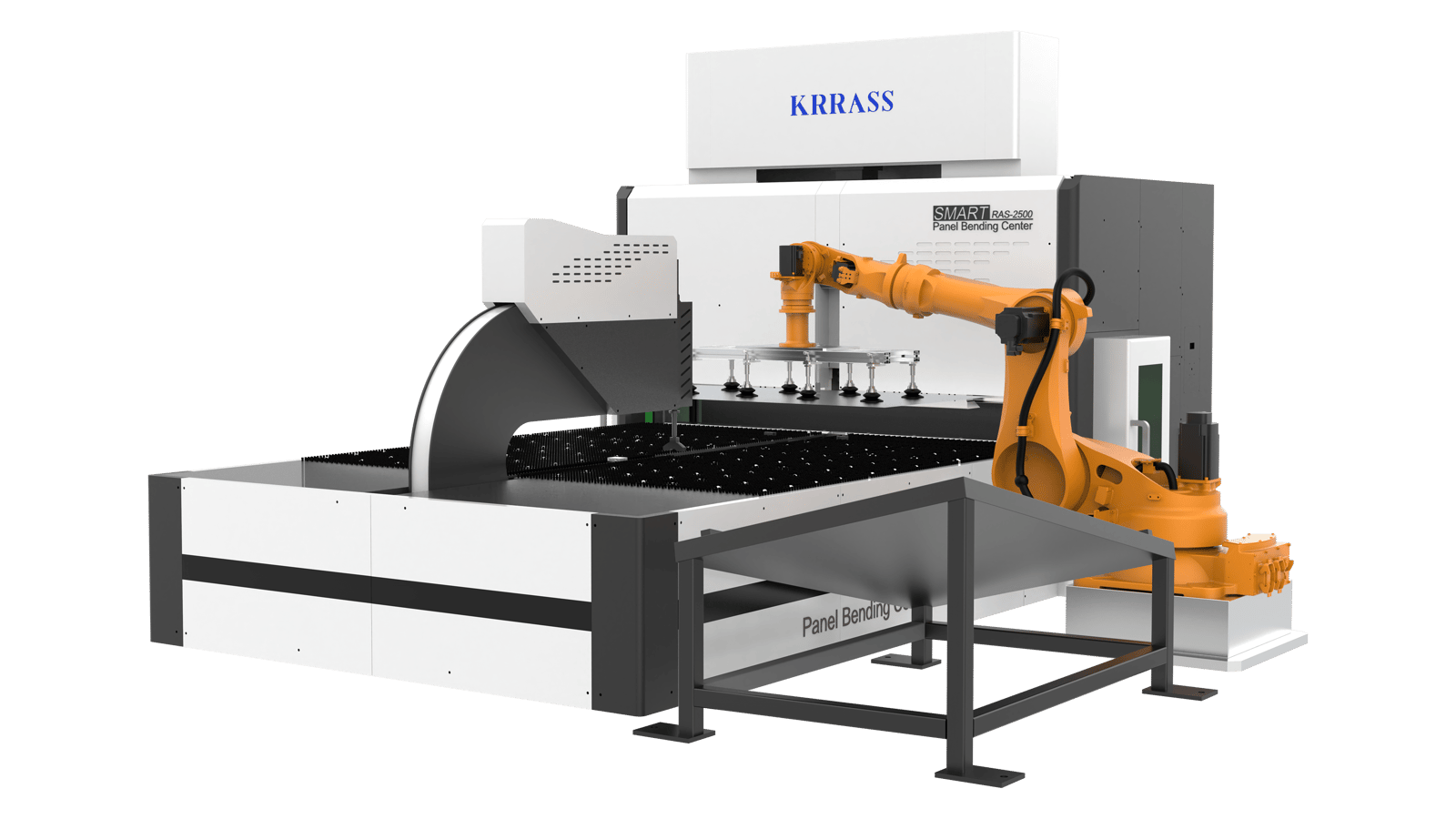

التحميل والتفريغ الآلي: إنتاجية أعلى بفضل التحميل والتفريغ المتوازيين مع الإنتاج.
محرك سيرفو عند الطلب: يعمل محرك السيرفو عند الطلب بسرعة وهدوء وبطريقة موفرة للطاقة.

مقدمة في التكوين

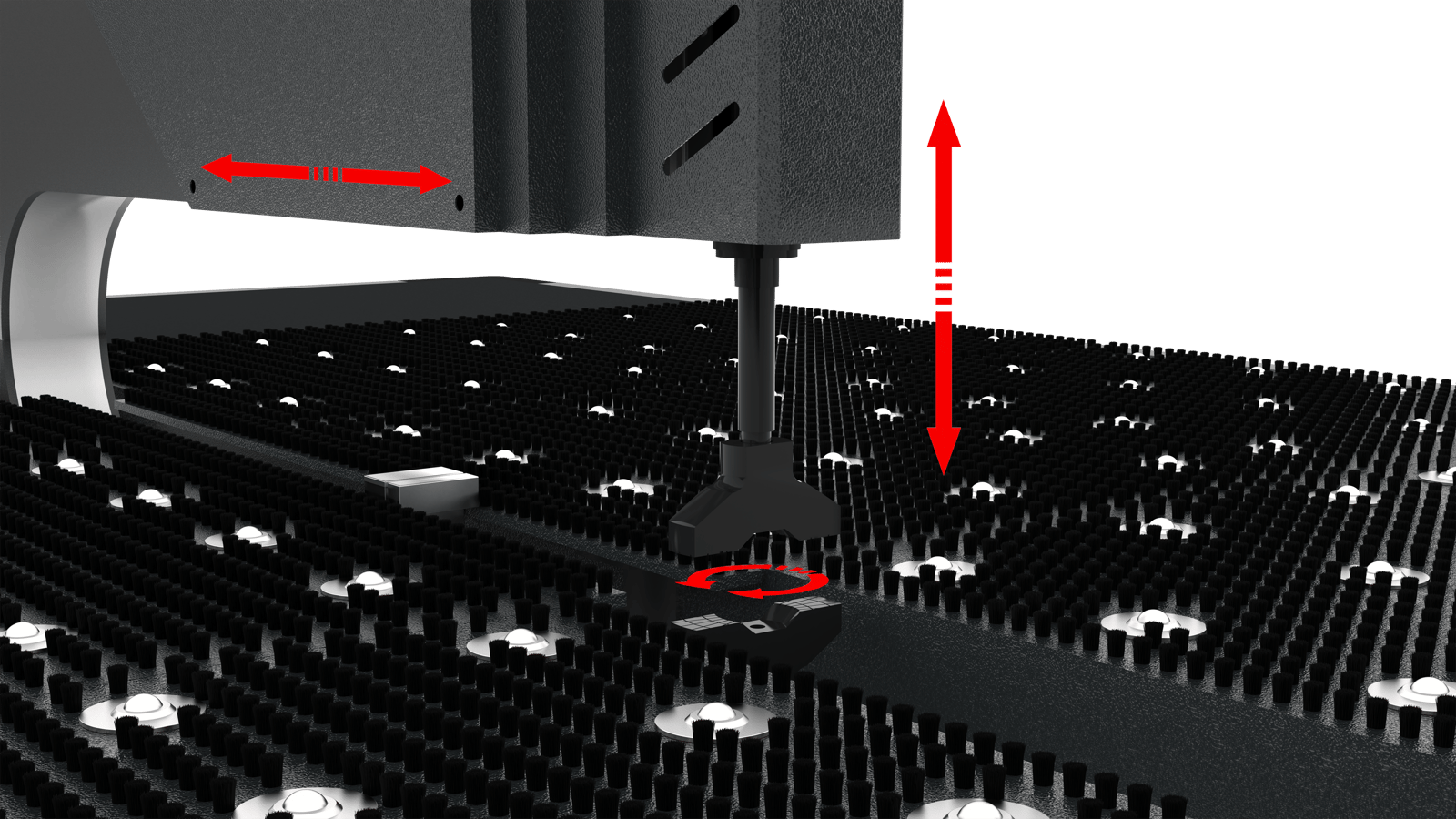

مناول الأجزاء الدوار

تتم عملية الثني بشكل آلي بالكامل بفضل ذراع التدوير المبتكر. يقوم هذا الذراع بتثبيت القطعة الخام، وإذا لزم الأمر، يديرها إلى الوضع الصحيح بسرعة 118 بوصة/ثانية. وبذلك، يصبح عبء العمل على المشغل أخف، حيث يقتصر دوره على التحميل والتفريغ فقط. وهذا ما يجعل عملية الثني عالية الإنتاجية.

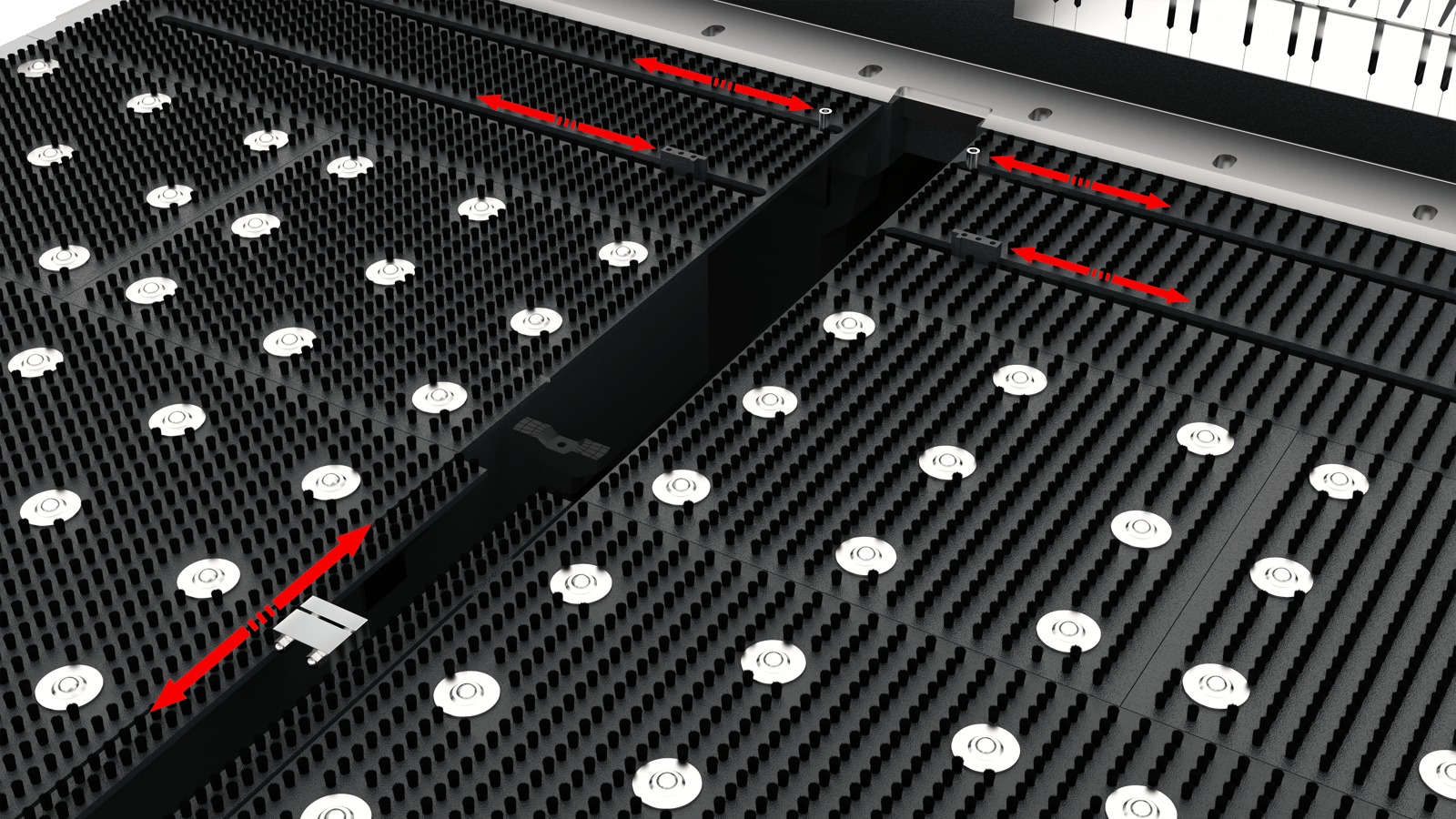

مناول أجزاء ثنائي المحور

يقوم جهاز مناولة الأجزاء ثنائي المحاور بوضع الصفائح المعدنية تلقائيًا لجميع الانحناءات على حواف كل مكون. ويتيح محور الارتفاع الإضافي تثبيت المكونات في أوضاع مختلفة. وبفضل هذا المحور، يتم أيضًا تفريغ الأجزاء ذات الزوايا السالبة بثبات. وهذا يزيد من مرونة الأجزاء ويتيح إنتاج مقاطع جانبية ضيقة ومكونات ذات انحناءات متعددة أو أقسام مُشكّلة وفتحات، مع ضمان أقصى قدر من موثوقية العملية.

محرك زاوية

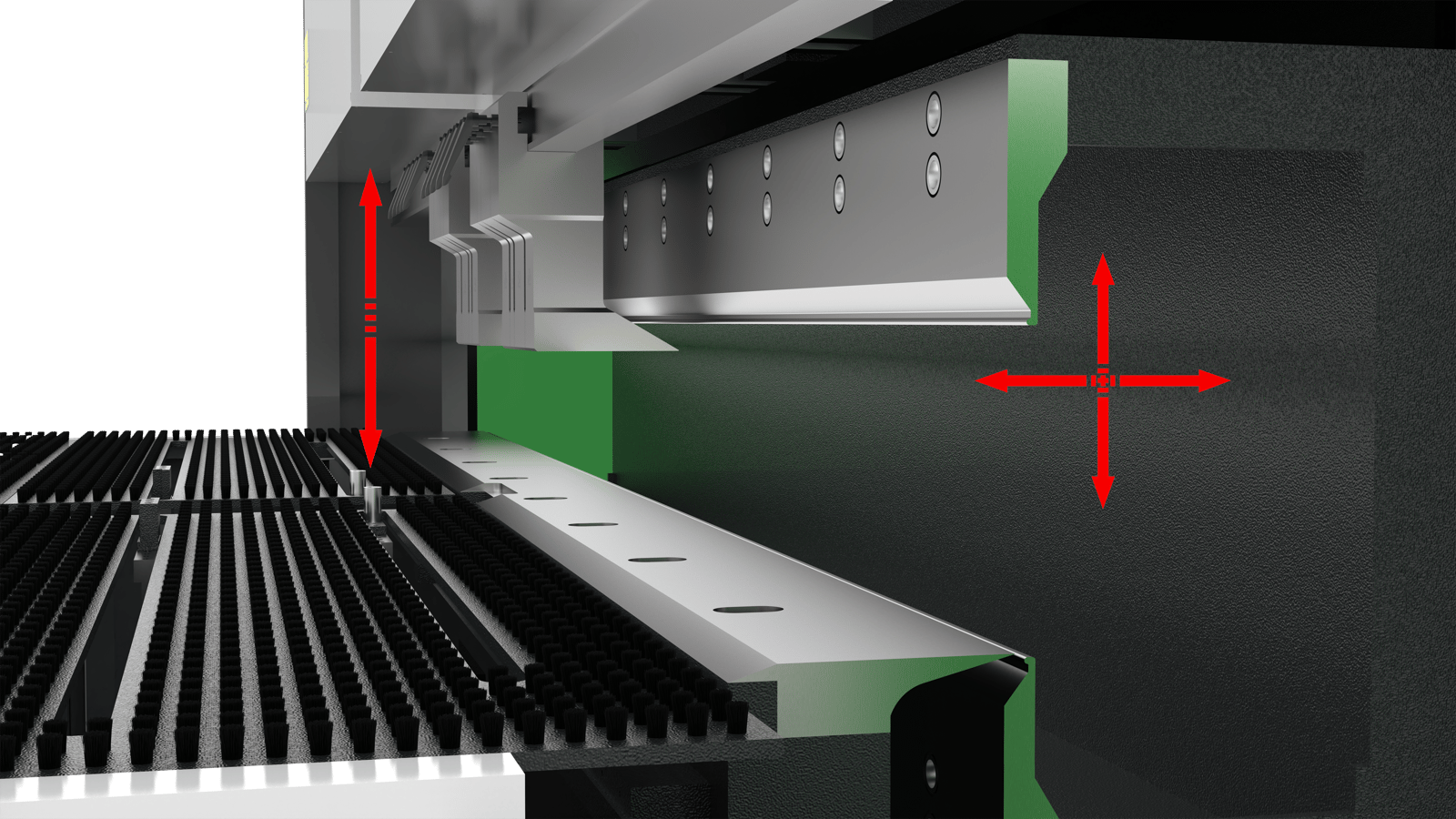

بفضل نظام التحكم المبتكر والبسيط في المسار المستمر، يضمن محرك الزاوية المبتكر في مركز TruBend دقة فائقة. يوفر التفاعل بين محورين مسارًا مثاليًا للحركة لحماية سطح المكون. كما يجعل تصميم المحرك مركز TruBend متينًا للغاية للاستخدامات الصناعية اليومية.

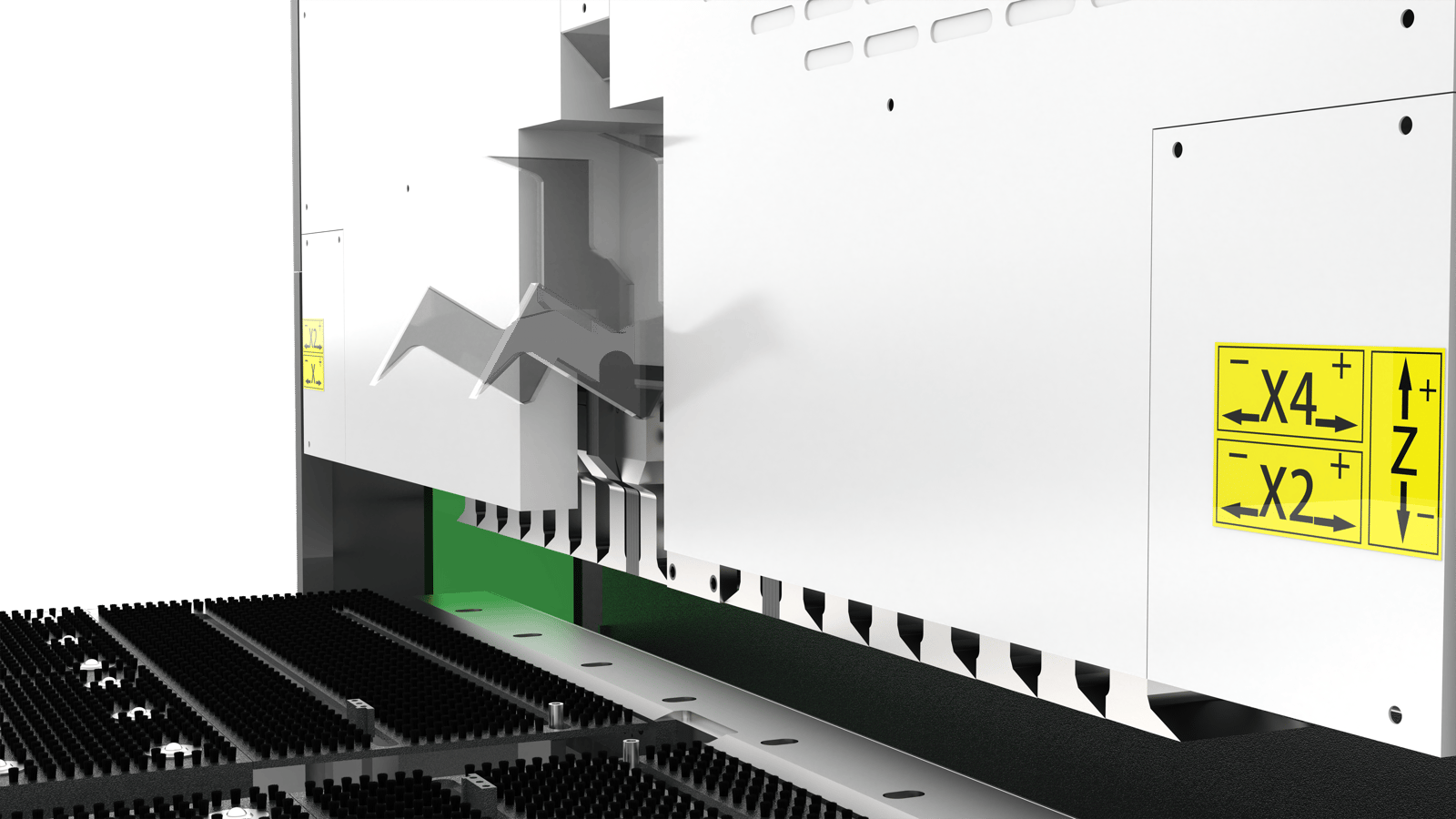

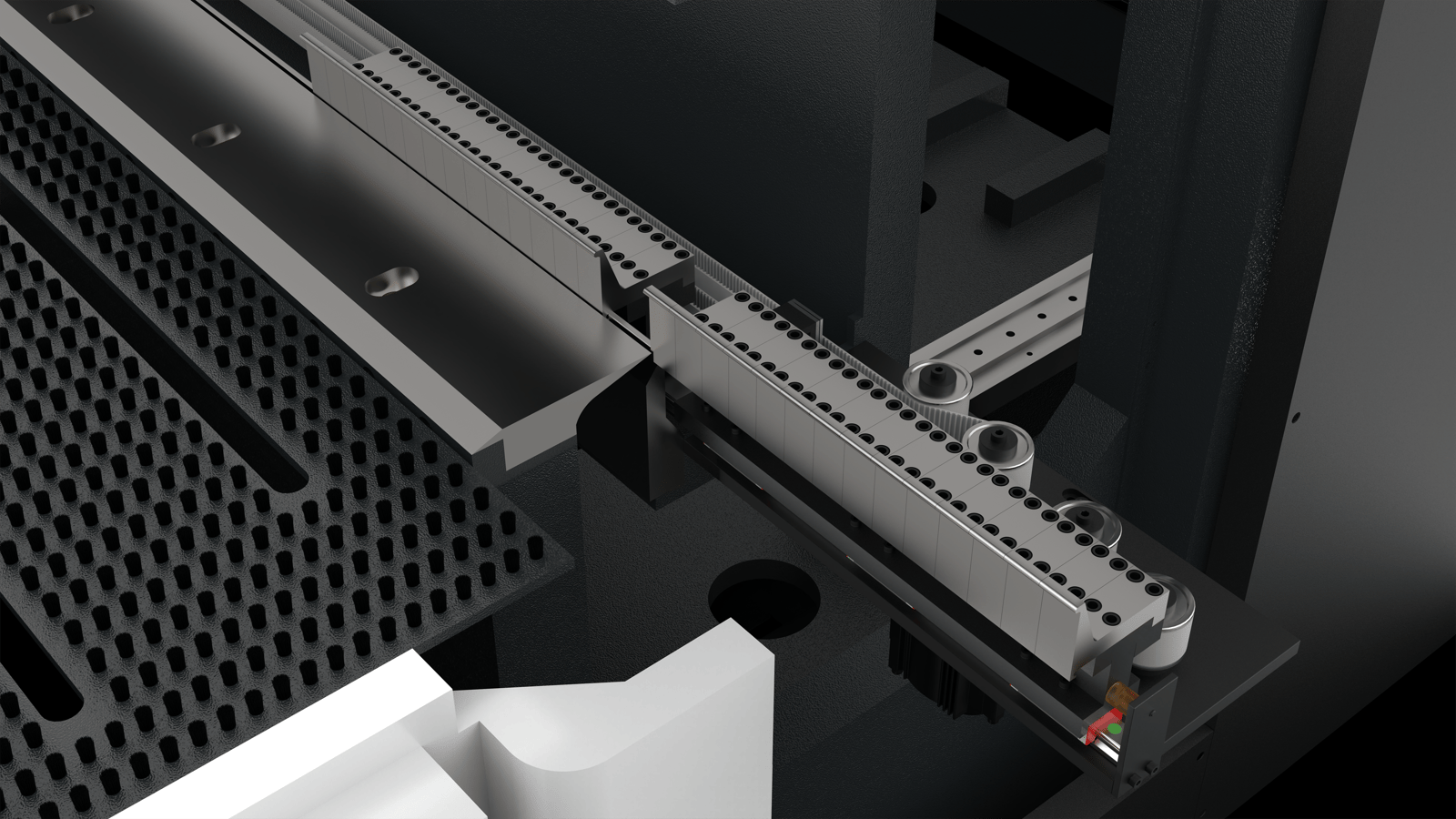

مبدل أدوات مدمج (اختياري)

يقوم مُبدِّل الأدوات المُدمج، ToolMaster Bend، بضبط أدوات حامل القطعة العلوية المناسبة تلقائيًا. كما أنه يُنجز العديد من المهام نيابةً عنك. فهو يمنع أخطاء الإعداد، ويُقلل أوقات الإعداد، ويُمكّن من إنتاج القطع الفردية بكفاءة عالية من حيث التكلفة.

قد تختلف تشكيلة هذا المنتج ومعلوماته باختلاف البلد. تخضع هذه المنتجات للتغيير في التكنولوجيا والمعدات والأسعار ومجموعة الملحقات. يُرجى التواصل مع ممثلنا المحلي لمعرفة ما إذا كان المنتج متوفرًا في بلدك.

المعايير الفنية لماكينة ثني الألواح الأوتوماتيكية بالكامل

نموذج	RAS-1500/RAS-2000/RAS-2500
"الحد الأدنى من الانحناء المستمر"	0.5 ثانية/سكين
سُمك الانحناء	الفولاذ المقاوم للصدأ 201 بسماكة 0.8 مم، والفولاذ المقاوم للصدأ 304 بسماكة 1.0 مم، والفولاذ البارد بسماكة 1.2 مم، والفولاذ الألومنيوم بسماكة 1.6 مم
أقصى طول للانحناء (مم)	1500/2000/2500
أقصى ارتفاع للانحناء (مم)	170
الحد الأدنى لحجم القالب من الجوانب الأربعة (مم)	280*280
زاوية الانحناء	0-180
أقصى سرعة تغذية (م/دقيقة)	120

ما هي التطبيقات الصناعية لآلة ثني الألواح؟

تُعدّ آلة ثني الألواح هذه منتجًا عالي التقنية طُوّر وصُنع خصيصًا لصناعة الصفائح المعدنية بهدف تحسين الإنتاجية، وتقليل الجهد المبذول من قِبل المشغلين، ورفع جودة المنتج. وتُستخدم هذه الآلات على نطاق واسع في مجالات التبريد، والعلاج الطبي، ومواد البناء، وأدوات المطبخ، وحماية البيئة، وتوربينات الرياح، وغيرها من الصناعات.
