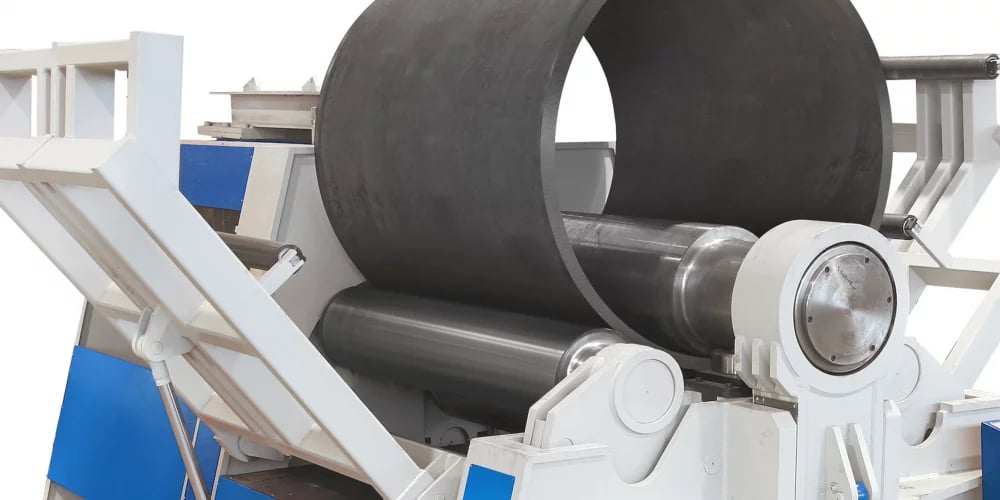

Прокатные станки можно разделить на механические и гидравлические. Механические станки Прокатный станок Существует три типа прокатных станов: симметричный и асимметричный. Листовой металл может быть прокатан в круглую, изогнутую и конусную заготовку в определенном диапазоне. Конструкция трехвалкового симметричного прокатного стана представляет собой трехвалковый симметричный тип. Верхний вал перемещается вертикально вверх и вниз в центре двух нижних валов. Выходная шестерня редуктора зацепляется с шестерней нижнего валка, обеспечивая крутящий момент для прокатки листа.
(1) Верхний и нижний ролики: являются важными частями листопрокатного станка, и материалом для них является высококачественная углеродистая сталь.
(2) Реестр: по одной детали на каждую раму, с нижним роликовым подшипником на рейке.
Внутри рамы находится квадратный винтовой стержень, верхний конец которого шарнирно соединен с посадочным местом подшипника на обоих концах верхнего ролика.
(3) Редуктор скорости: Редуктор скорости типа ZSY280 с жесткими зубьями устанавливается на основании из швеллера с заданной высотой опоры.
(4) Электрическая часть: все установлено в блоке управления для удобства эксплуатации.
(5) Разгрузочное устройство: балансировка верхнего ролика при загрузке с одной стороны редуктора; разгрузка и извлечение осуществляются с помощью масляного цилиндра.
(6) Основание: формируется путем сварки между профильной сталью и стальной пластиной. На него устанавливаются рама, редуктор, двигатель и т. д., образуя единое целое.
Для обеспечения нормальной работы деталей необходимо регулярно смазывать фрикционные части трехпрокатного стана. Каждая открытая зубчатая передача, червячная передача и зацепляющие детали червяка смазываются консистентной смазкой.
