Холодная гибка листового металла позволяет изготавливать сложные трехмерные конструкционные заготовки, поверхности которых расположены под разными углами друг к другу, без использования сварки и других методов соединения металлических деталей. Эта технология характеризуется быстротой изготовления, практически полным отсутствием отходов и меньшим энергопотреблением по сравнению со сваркой и горячей штамповкой.
Кроме того, эта технология гибки позволяет получать изогнутые заготовки, которые прочнее сварных, поскольку в них отсутствуют швы, и они не подвержены коррозии. Типичными примерами таких изделий являются линейные и вращающиеся части коробчатых труб, а также электрические шкафы и корпуса шин.
На гидравлическом листогибочном прессе можно свободно сгибать металлическую пластину под разными углами без смены инструментов. Этот гидравлический листогибочный пресс оснащен системой числового управления и автоматической электрической системой коррекции прогиба, которая автоматически корректирует процесс гибки в зависимости от деформации стола и ползуна. Система контролирует линейные оси нескольких упоров, одновременно измеряя заготовку и определяя точные параметры гибки в процессе работы.

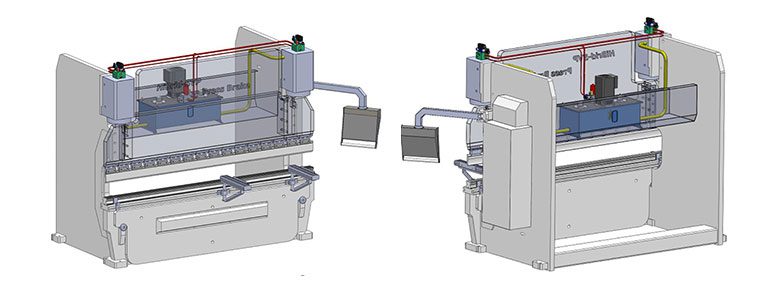

Типы оборудования для листогибочных прессов с ЧПУ
Поскольку представленные на рынке листогибочные прессы имеют схожую конструкцию, одинаковые основные компоненты и компоновку, типичная структура таких гидравлических листогибочных прессов в основном включает следующие компоненты:
- Каркас портального корпуса, изготовленный из толстых металлических пластин. Он состоит из очень толстого опорного основания и двух более широких С-образных колонн с боковыми отверстиями сверху, соединенных неподвижными балками.
- На столе установлен длинный листогибочный пресс. К одному из концов стола прикреплена автоматическая электрическая система для придания выпуклости.
- Конструкция ползунка (движения) аналогична нижней балке. Он перемещается вверх и вниз вдоль направляющих рельсов на обоих концах стойки. Нижний конец ползунка снабжен верхней матрицей гибочного станка.
- Водитель расположен на верхней части каркаса фюзеляжа и способен передавать управляемое движение на ползунок.
- Задний упор расположен за столом и позволяет точно позиционировать заготовку перед гибкой листового металла. Обычно он выполнен в виде направляющей планки, параллельной столу.
Помимо листогибочного пресса верхнего ползуна, имеется также листогибочный пресс, фиксирующий верхнюю балку. Этот листогибочный пресс перемещается снизу вверх с помощью нижней балки, верстака и нижней матрицы.
Привод этого листогибочного пресса расположен в нижней части фюзеляжа. Это позволяет эффективно повысить устойчивость станка, но также приводит к подъему верстака и нижней матрицы под прессом, что крайне неудобно для операций гибки.
Существует несколько распространенных типов приводов для листогибочных прессов. Пневматический привод для перемещения ползуна сейчас используется редко и только на маломощных станках; метод привода с помощью кривошипной передачи, который был более распространен ранее, сейчас используется редко, и вместо него применяется привод с помощью гидравлического цилиндра, который в настоящее время является наиболее популярным методом привода листогибочных прессов.
Однако с точки зрения точности гибки, соотношения цены и качества и простоты эксплуатации наиболее перспективным способом привода для листогибочных прессов с ЧПУ является электромеханический привод, осуществляемый путем управления шариковинтовой передачей. Однако из-за высокой стоимости и сложности внедрения этого метода на крупногабаритном оборудовании он еще не получил широкого распространения.
Одним из важнейших компонентов всех гидравлических листогибочных прессов является система компенсации, предотвращающая деформацию балки, влияющую на точность и форму гибки. Традиционно наиболее распространенным методом является выравнивание балки с помощью клина; конечно, можно использовать и систему компенсации с числовым программным управлением. В машинах с такой системой в ползунке используются гидравлические цилиндры с двойным приводом, а в нижней балке — специальные гидравлические и электромеханические устройства для компенсации и коррекции.
Критерии выбора гидравлических листогибочных прессов
Выбор модели листогибочного пресса зависит от того, какую заготовку из листового металла он будет производить, а также от технических, производственных, эксплуатационных и экономических показателей. Первый основан на конструктивных особенностях, размерах и толщине материала деталей, которые будут изготавливаться на оборудовании. В соответствии с этими показателями сначала определяются некоторые размерные параметры при обработке на листогибочном прессе, состоящие из следующих характеристик процесса:
- Длина стола листогибочного пресса;
- Ширина между стеллажами;
- Высота подъема ползунка;
- Высота верхнего и нижнего отверстий матрицы;
- Глубина нижней матрицы;
- Задний упор перемещается по оси Z.
Еще одним решающим техническим параметром является номинальное давление листогибочного пресса; от него будет зависеть толщина обрабатываемого материала, качество обработки и производительность листогибочного пресса.
Производственные показатели разрабатываются в соответствии с ожидаемой схемой листогибочного пресса (единичное или серийное производство) и требованиями к стандартному времени обработки деталей из листового металла. Последнее включает в себя спецификации от подготовки до завершения, вспомогательное и основное время, минимизированное за счет механизации и систем числового программного управления.
На эти производственные показатели напрямую влияют следующие скорости работы:
- Транспортировка и перемещение заготовок в зоне обработки;
- Технологическая корректировка верхней и нижней матрицы;
- Замените верхнюю и нижнюю матрицы;
- Отрегулируйте задний упор;
- Перемещение заготовки в зоне обработки;
- Ход заготовки при подаче, отводе и гибке.
Экономические показатели при выборе листогибочных прессов с ЧПУ в основном основаны на стандартном сроке окупаемости оборудования, где основными факторами являются стоимость поставки, установки, ввода в эксплуатацию и обучения операторов, а также эксплуатационные и производственные затраты, помимо цены самого станка.
Показатели производительности гибочного станка с ЧПУ обычно связаны с требуемой для производства площадью гибки листа, энергоснабжением и техническим обслуживанием.
Обзор популярных листогибочных прессов
Представленные ниже гидравлические листогибочные прессы с ЧПУ имеют приблизительно те же габариты, что и зона обработки, и усилия прессования, но различаются степенью механизации и автоматизации.
KRRASS Press Brake 3-4 Axis with DA-53T&DA-58T Controller
- Давление изгиба: 500 ~ 5000 кН;
- Длина изгиба: 1600 ~ 6000 мм;
- Ход ползунка: 160 ~ 300 мм;
- Максимальное расстояние по оси X: 600 мм;
- Главный двигатель: 4–30 кВт;
KRRASS CNC Press Brake 6-8 Axis with DA-66T&DA-69T Controller
- Давление изгиба: 500 ~ 5000 кН;
- Длина изгиба: 1600 ~ 6000 мм;
- Ход ползунка: 160 ~ 300 мм;
- Максимальное расстояние по оси X: 600 мм;
- Главный двигатель: 4–30 кВт;
Главный двигатель KRRASS, сервопривод, листогибочный пресс с ЧПУ PBS на всех уровнях.
- Давление изгиба: 500 ~ 5000 кН;
- Длина изгиба: 1600 ~ 6000 мм;
- Ход ползунка: 160 ~ 300 мм;
- Максимальное расстояние по оси X: 600 мм;
- Главный двигатель: 4–30 кВт;
KRRASS: Лучший выбор для всех производителей листового металла.
При рассмотрении общих затрат на приобретение, обслуживание и эксплуатацию оборудования для обработки листового металла, наилучшим вариантом является услуга по изготовлению изделий из листового металла: листогибочный пресс. Компания KRRASS имеет превосходную репутацию на рынке благодаря своей ориентации на стабильность и качество по самой конкурентоспособной цене.
