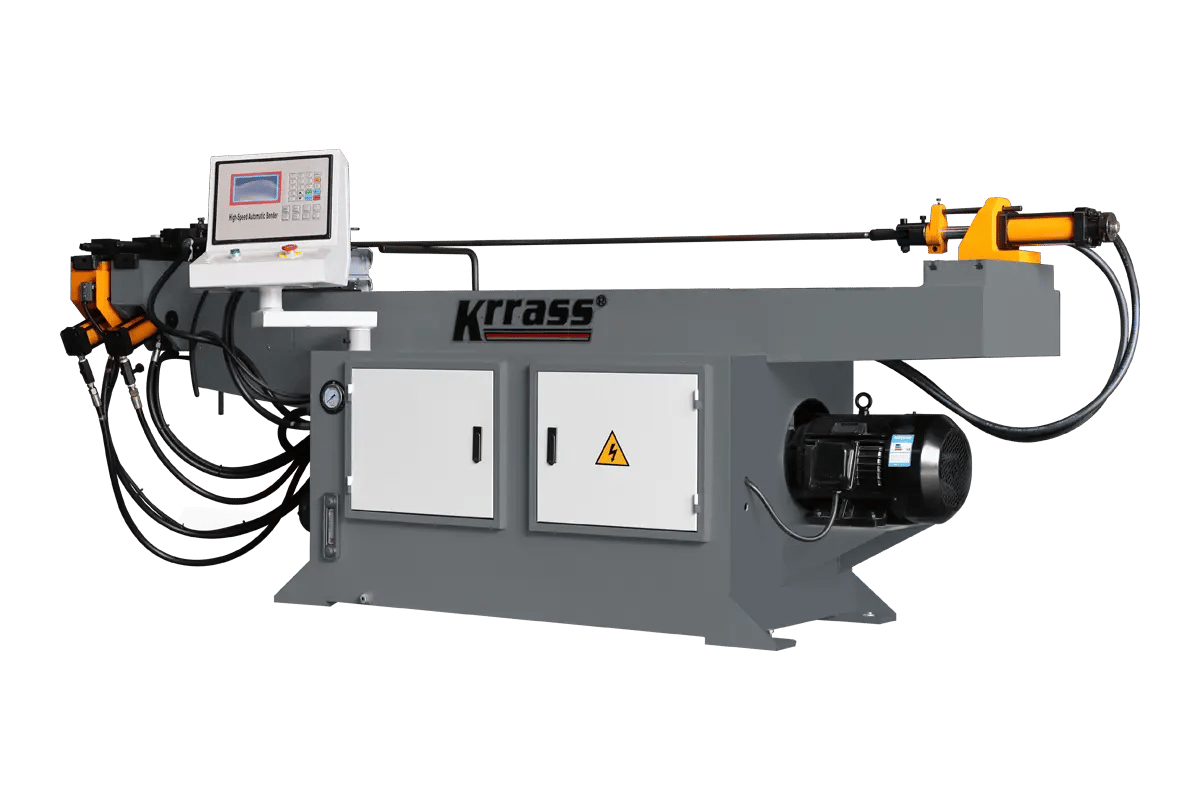

Электрический гидравлический трубогиб с ЧПУ - серия ECO
Усовершенствованный электрический трубогибочный станок с ЧПУ и гидравлическим приводом
Гидравлические трубогибочные станки серии ECO-NC просты в эксплуатации, имеют прочную конструкцию и обеспечивают превосходные результаты гибки. Ввод новых программ гибки интуитивно понятен благодаря промышленному сенсорному контроллеру и точному и удобному программному обеспечению KRRASS 2D. Программа ЧПУ управляет углом гибки (ось Y) и вращением (ось Z). Расстояние между отводами (ось X) настраивается с помощью легко регулируемых и точных механических упоров.
Простой, прочный и обеспечивающий превосходные результаты при изгибе.
Рабочее пространство может быть настроено под ваши потребности, и могут быть установлены все типы зажимных устройств для инструментов.
Вспомогательный гидравлический привод.
Общая информация

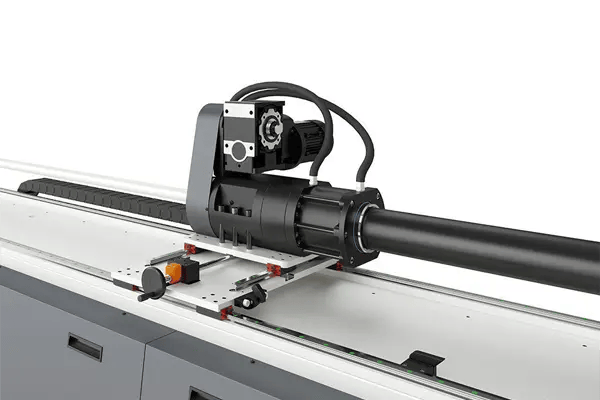

Основные движения – изменение угла изгиба и вращение трубы – полностью осуществляются с помощью электропривода, что обеспечивает высокую точность и повторяемость. Мощный гидравлический привод обеспечивает работу вспомогательных механизмов изгиба. Все операции контролируются электроникой. Эти свойства делают данные станки универсальными и подходящими для высококачественной гибки в малых и средних сериях.
- Простой, прочный и обеспечивающий превосходные результаты при изгибе.
- Очень интуитивно понятное программирование угла изгиба и вращения с помощью промышленного сенсорного контроллера.
- Привод изгиба и вращения трубки частично осуществляется электрическим способом.
- Вспомогательный гидравлический привод.
- Быстрая смена гибочного инструмента с возможностью простой регулировки.
- Революционная система зажима с компактной гибочной головкой.
- Мощный и не требующий сложного технического обслуживания гибочный станок с уменьшенной гибочной головкой расширяет возможности выполнения сложных гибочных работ.
- Встроенный инструментальный шкаф с внутренней подсветкой.
- Компактная и эргономичная конструкция, занимает мало производственного пространства и повышает комфорт при эксплуатации и техническом обслуживании.
Эволюционный дизайн
Наш гидравлические трубогибы Наши решения являются результатом многолетнего опыта в мире гибки. Опыт тысяч клиентов по всему миру позволил создать уникальные, ориентированные на конкретные задачи решения для этих машин. Мы обеспечиваем “коммуникацию” человека и машины с помощью визуальных индикаторов состояния и предупреждающих сообщений.
Преимущество:
- Компактный дизайн
- Полуавтоматический гибочный станок
- Фиксированный радиус

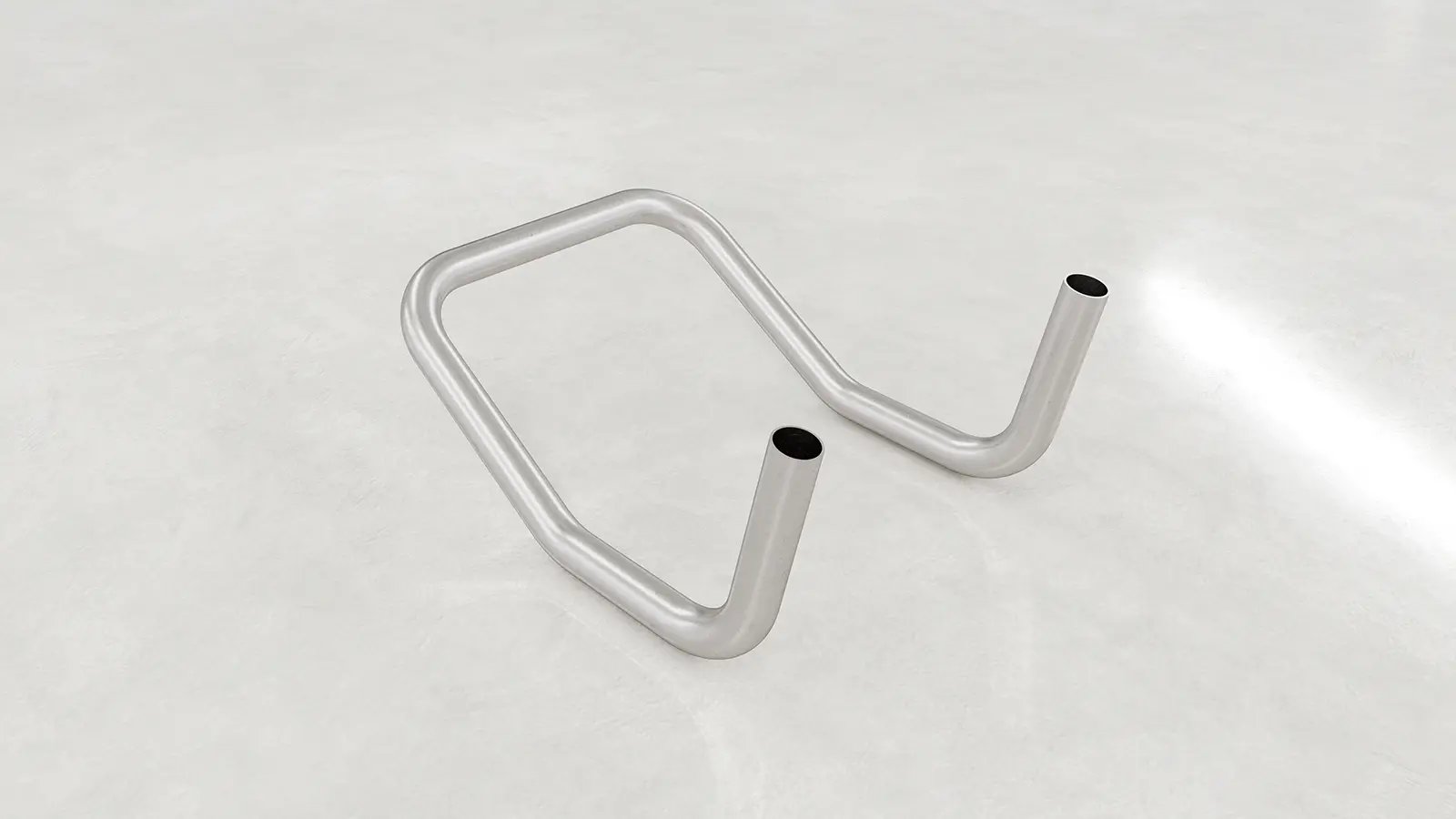

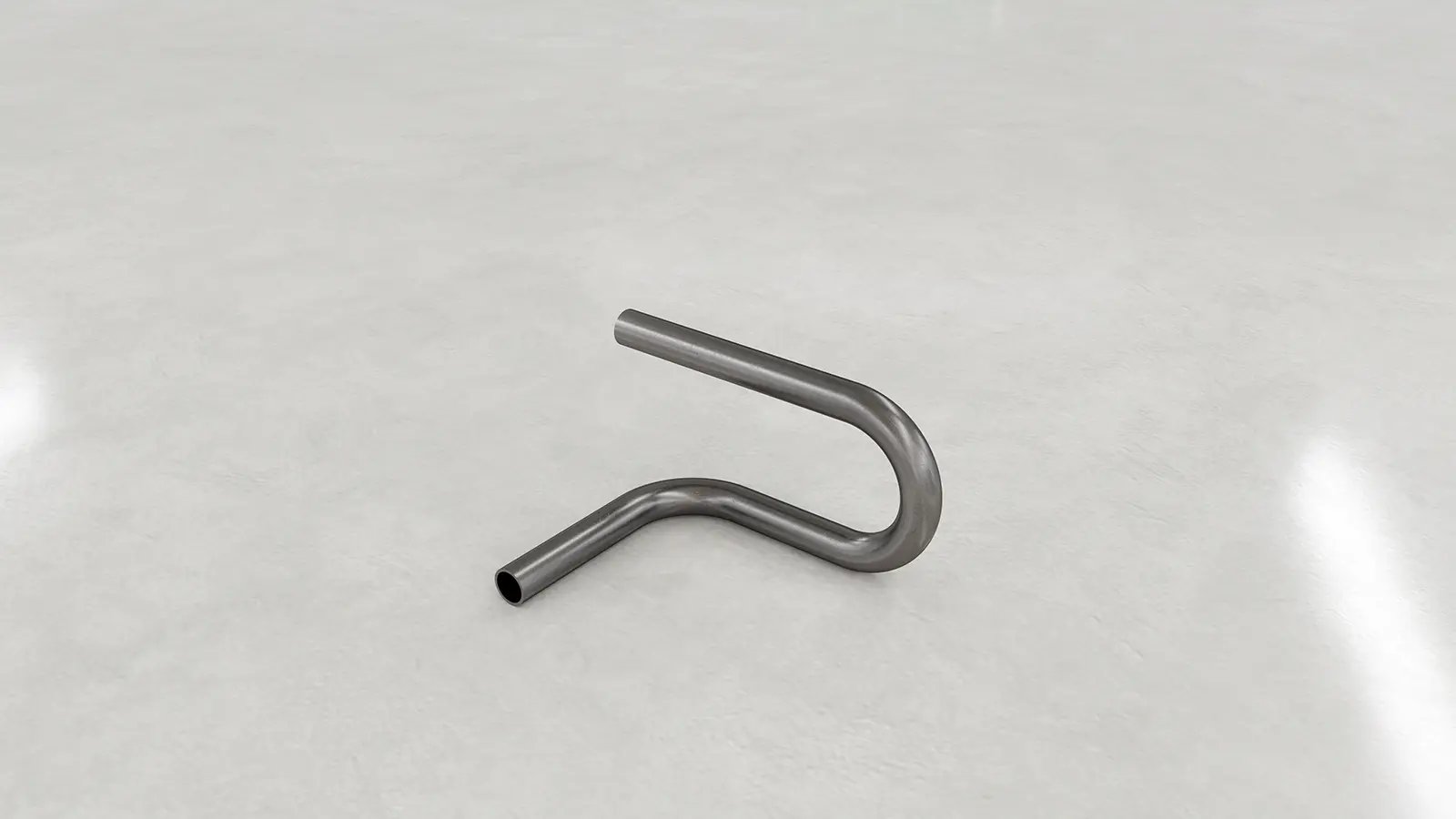

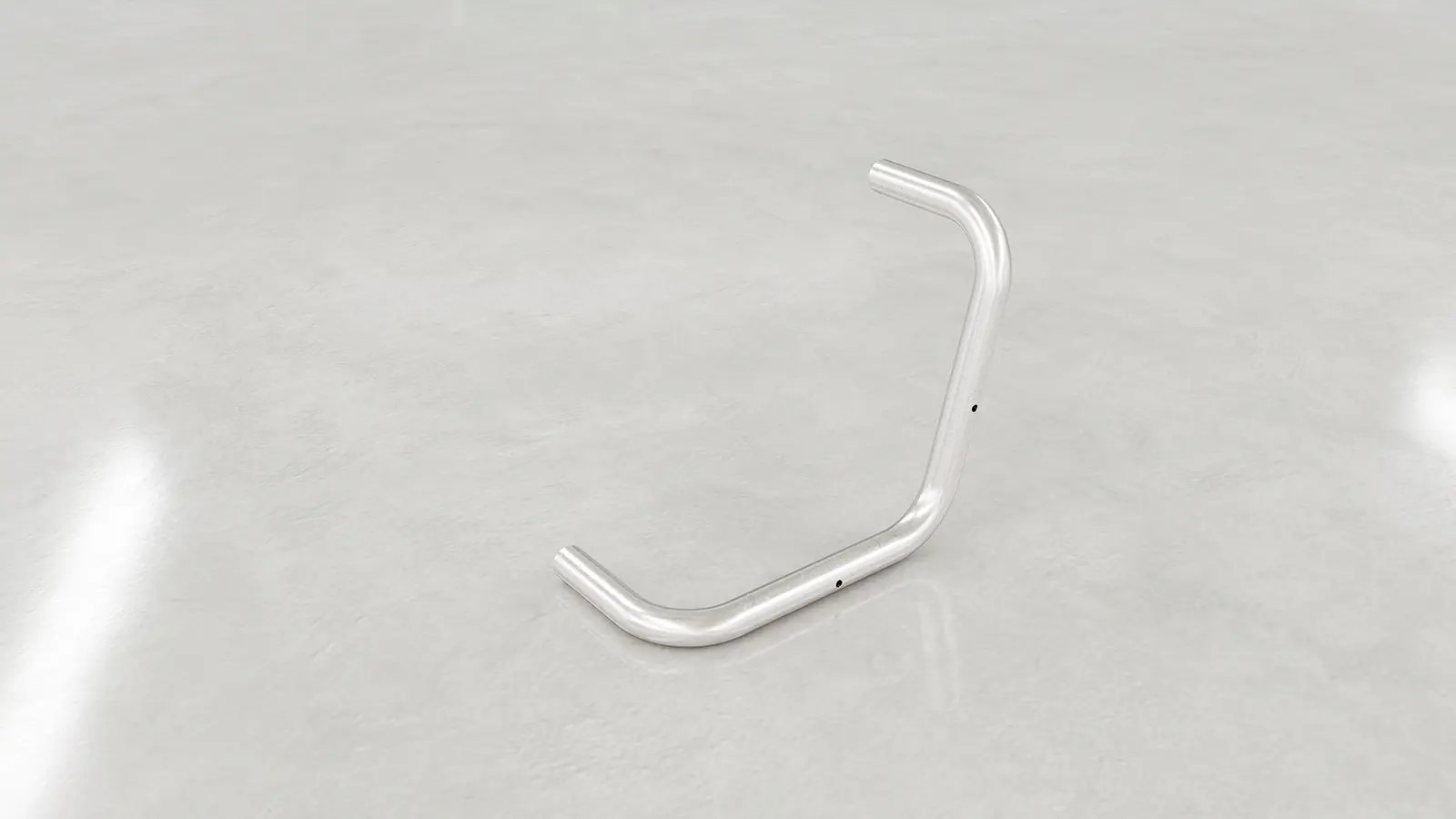

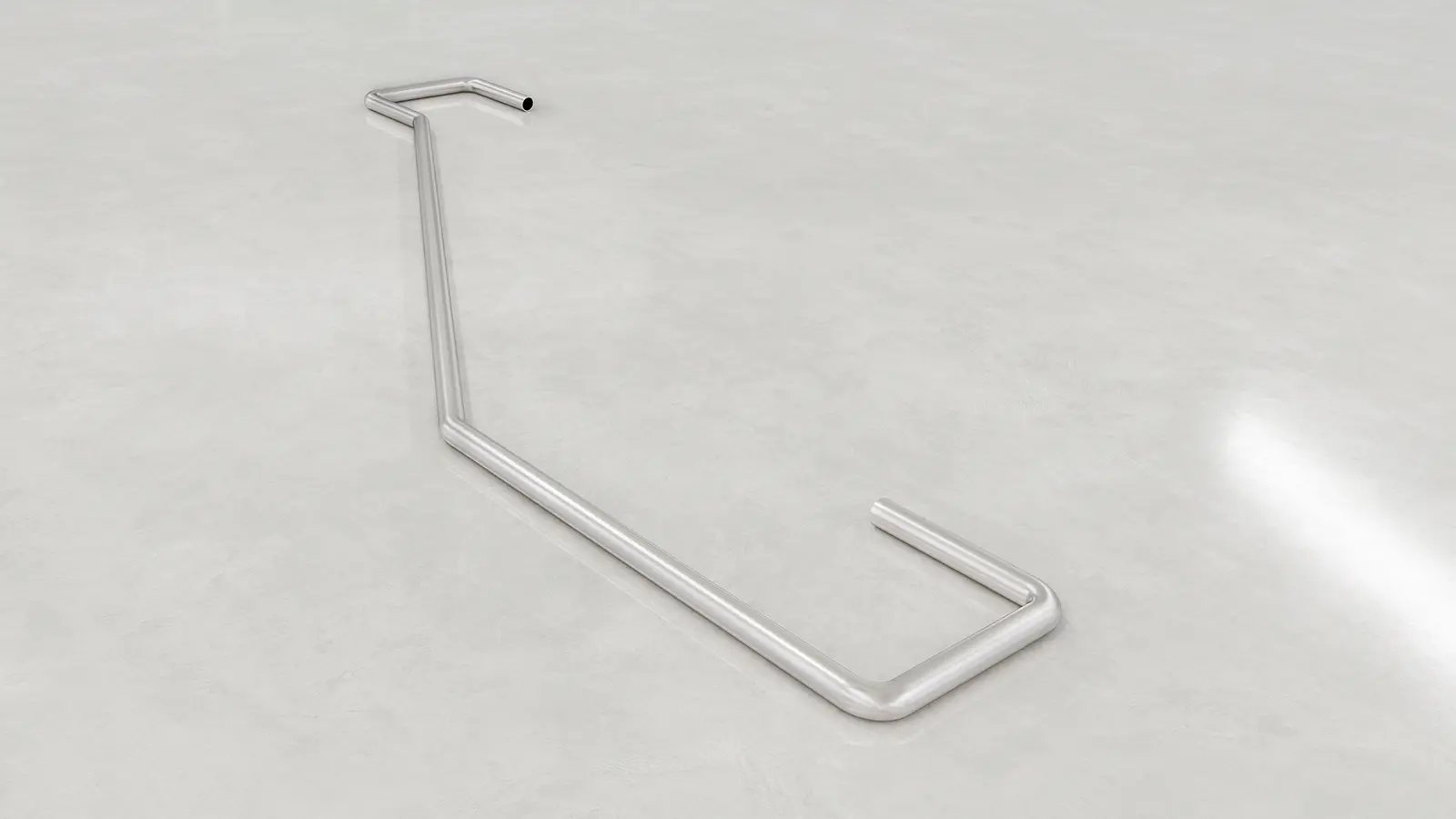

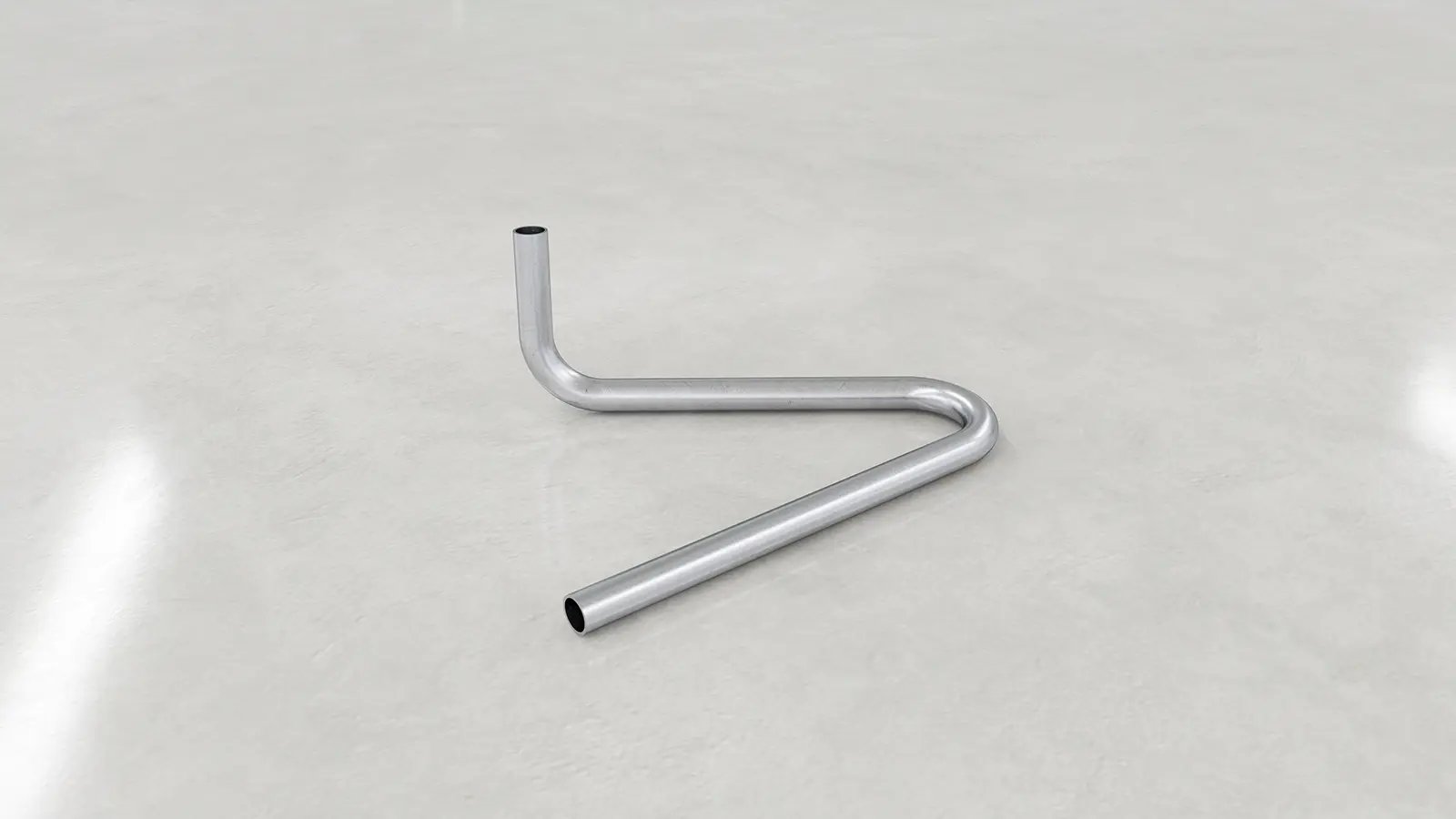

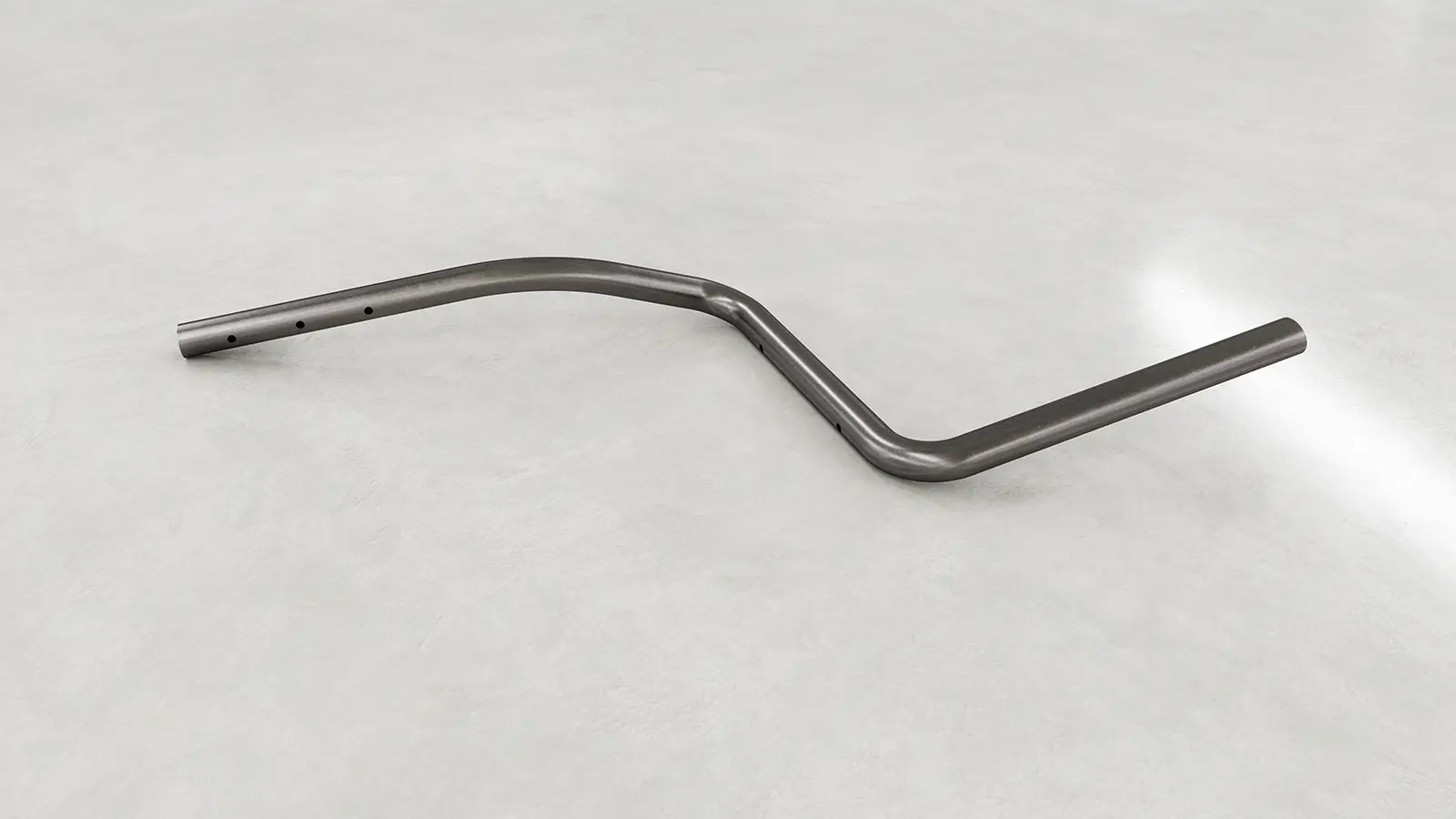

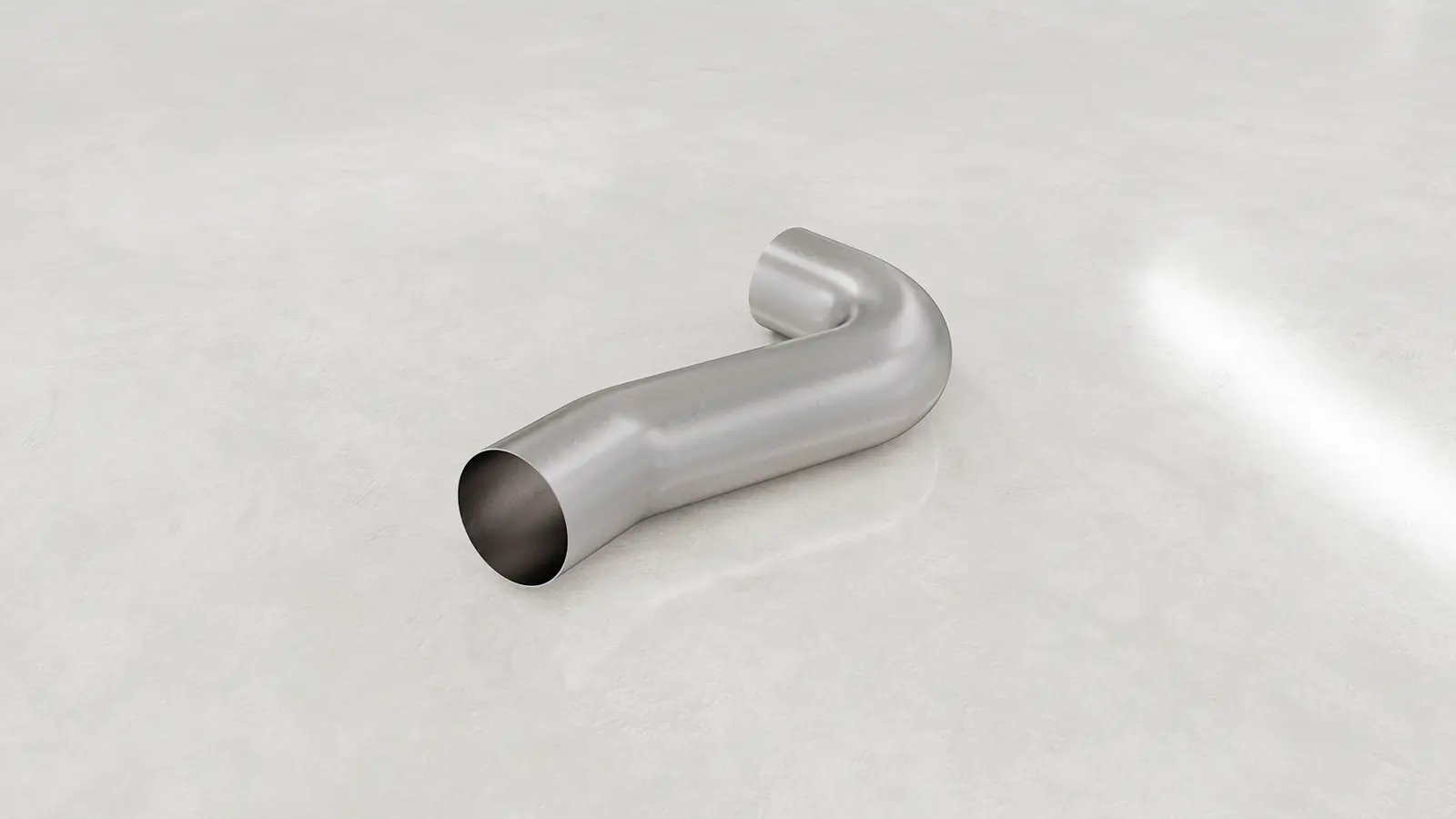

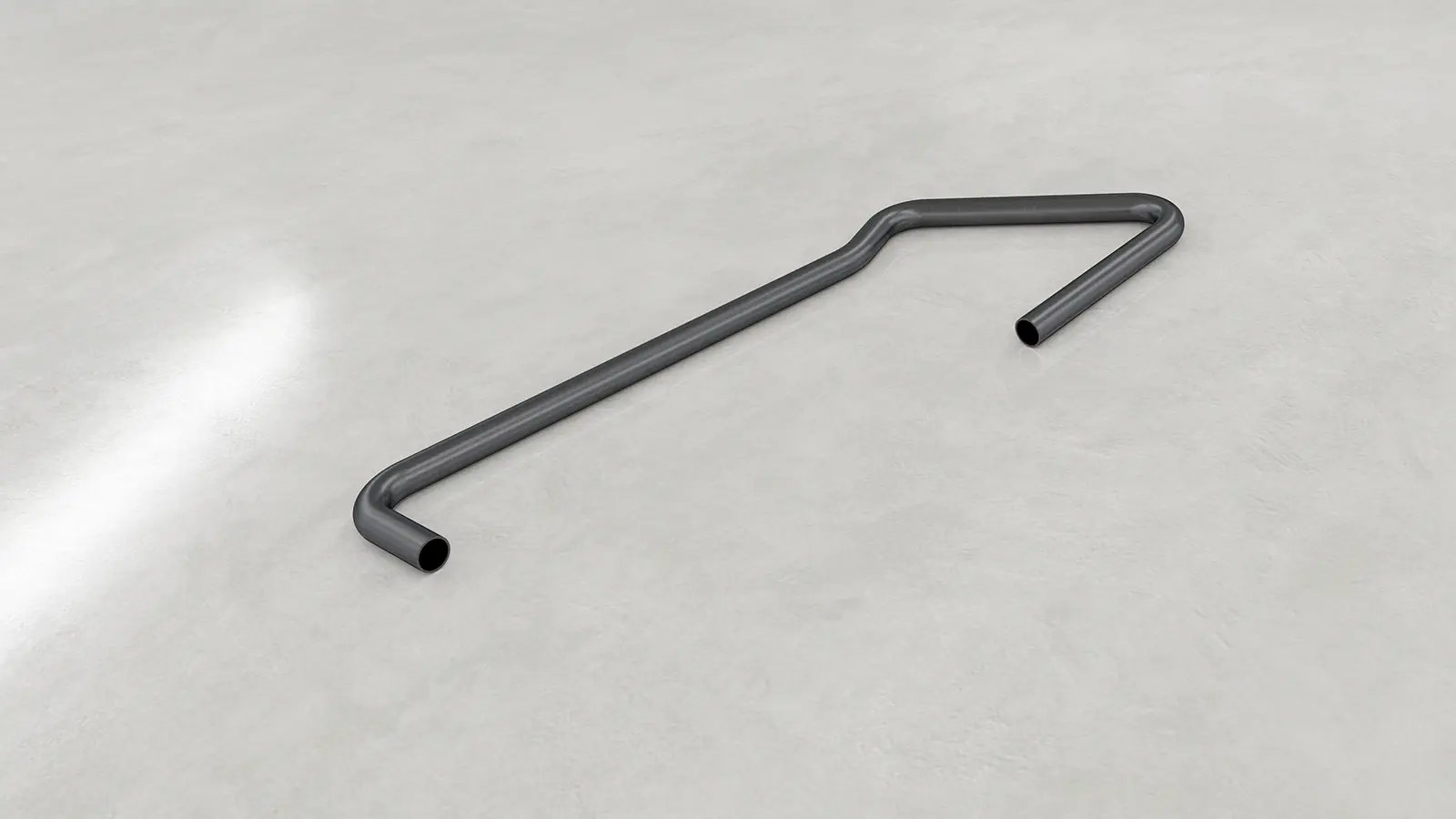

Серия ECO полуавтоматических машин с фиксированным радиусом поворота гидравлические трубогибы Они универсальны, мощны, просты в программировании и эксплуатации. Предназначены для отраслей, которые ценят универсальность и гибкость в скорости и производительности. К таким отраслям относятся городская мебель, сельское хозяйство, прототипирование, химическая промышленность и судостроение.
Технические параметры гидравлического трубогибочного станка с ЧПУ
| Параметр | Единица | NC38 | NC50 | NC63 | NC75 | NC89 |
|---|---|---|---|---|---|---|
| Максимальный диаметр трубы | мм | Φ38×2 | Φ50×3 | Φ63×4 | Φ75×4 | Φ89×5 |
| Максимальная несущая способность по изгибу для труб из углеродистой стали (наружный диаметр * толщина стенки) | мм | Φ38×2 | Φ50×2 | Φ60×3 | Φ70×6 | Φ89×3 |
| Максимальная несущая способность квадратных труб при изгибе (наружный диаметр * толщина стенки) | мм | 30*30*2 | 40*50*2 | 50*50*2 | 60*60*2 | 70*70*2 |
| Максимальный радиус изгиба | мм | 200 рэндов | R350 | R350 | R400 | R450 |
| Минимальный радиус изгиба | мм | В зависимости от диаметра трубы (в 2 раза больше наружного диаметра трубы). | В зависимости от диаметра трубы (в 2 раза больше наружного диаметра трубы). | В зависимости от диаметра трубы (в 2 раза больше наружного диаметра трубы). | В зависимости от диаметра трубы (в 2 раза больше наружного диаметра трубы). | В зависимости от диаметра трубы (в 2 раза больше наружного диаметра трубы). |
| Максимальный угол изгиба | Степень | 190 | 190 | 190 | 190 | 190 |
| Максимальное расстояние пробития ядра | мм | 1600 | 2200 | 2600 | 2800 | 3200 |
| Диаметр главного масляного цилиндра | мм | 75 | 95 | 110 | 140 | 160 |
| Высота центра матрицы от земли | мм | 950 | 1000 | 1000 | 1100 | 1100 |
| Скорость вращения педалей каждые 90 градусов | S | 3 | 4 | 5 | 8 | 10 |
| Контроллер | Однокристальный чип | Однокристальный чип | Однокристальный чип | Однокристальный чип | Однокристальный чип | |
| Режим ввода данных | Ввод вручную | Ввод вручную | Ввод вручную | Ввод вручную | Ввод вручную | |
| Максимальное количество изгибов на трубу | ПКС | 16 | 16 | 16 | 16 | 16 |
| Рабочая скорость | град/сек | 65 | 55 | 45 | 35 | 30 |
| Степень | ±0,1 | ±0,1 | ±0,1 | ±0,1 | ±0,1 | |
| Мощность главного двигателя | Кв | 4 | 5.5 | 7.5 | 7.5 | 11 |
| Максимальное давление | МПа | 12 | 12 | 12 | 12 | 16 |
| Гидравлическое управление | Электромагнитный клапан | Электромагнитный клапан | Электромагнитный клапан | Электромагнитный клапан | Электромагнитный клапан | |
| Объем нефтяного бака | L | 150 | 220 | 220 | 250 | 450 |
| Вес машины | Кг | 750 | 1220 | 1500 | 2000 | 4000 |
| Габаритные размеры | мм | 2400×700×1220 | 3000×700×1030 | 3500×750×1100 | 400×100×110 | 4600×1200×1400 |
