Благодарим вас за выбор нашей продукции! Данное руководство содержит подробную информацию об использовании лазерных режущих головок с автофокусировкой серии BM111, включая инструкции по установке, эксплуатации и техническому обслуживанию и т. д. Если у вас возникнут дополнительные вопросы, пожалуйста, свяжитесь с нами напрямую. Внимательно прочтите руководство перед использованием режущих головок данной серии. Это поможет вам лучше ими пользоваться. В связи с постоянным обновлением характеристик продукции, обратите внимание, что полученный вами продукт может в некоторых аспектах отличаться от изображений в данном руководстве. Приносим свои извинения за доставленные неудобства.
Chapter 1 - Introduction
Данное руководство содержит общее описание, базовую установку, заводские настройки, эксплуатацию и техническое обслуживание, а также другие аспекты продукции серии BM111, которая имеет множество оптических и механических конфигураций, поэтому в этом руководстве будут рассмотрены только основные моменты. Лазерные головки серии BM111 представляют собой самофокусирующиеся режущие головки для волоконных лазеров, выпущенные швейцарской компанией RAYTOOLS AG в 2017 году.
Изделия оснащены внутренними сервоприводами, которые используют линейный механизм для автоматического изменения положения фокусирующей линзы в диапазоне около 22 мм. Пользователи могут использовать программные настройки для непрерывной регулировки положения фокуса, что позволяет быстро перфорировать толстые пластины и автоматически резать пластины различной толщины и материала. Изделия могут быть оснащены группами композитных линз D30 для интеграции луча. Разнообразные конфигурации интерфейса позволяют адаптировать изделия к различным волоконным лазерам, а оптимизированная оптическая и водоохлаждаемая конструкция обеспечивает длительную непрерывную и стабильную работу лазерных головок на высокой мощности.
1.1 Характеристики продукта
- Оптимизированная оптическая конфигурация и плавная и эффективная конструкция воздушного потока;
- Диапазон автоматической фокусировки +10 ~ -12 мм, точность регулировки 0,05 мм;
- Оснащенная композитными линзовыми группами D30, максимальная мощность оптоволокна достигает 3 кВт;
- Максимальное ускорение привода фокусирующей линзы 10 м/с²
- Выдвижной тип крепления объектива делает замену защитной линзы быстрее и проще;
- Группы составных линз используются для коллимации и фокусировки пучка с целью достижения наилучшего оптического качества и эффекта разделения;
- Оснащенный интерфейсами QBH, QD и другими волоконными интерфейсами, он может согласовываться с различными волоконными лазерами.
1.2 Structure & Function

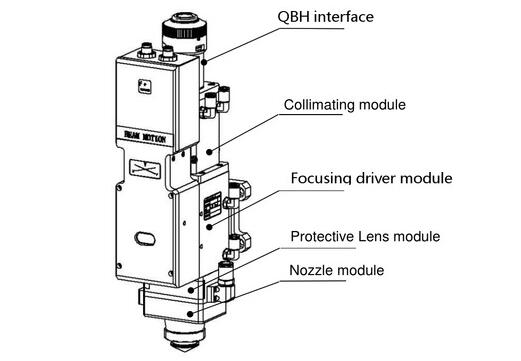

Как показано на рисунке 1, лазерная головка состоит из четырех основных блоков: коллимационного модуля, модуля фокусировки, модуля защитной линзы и модуля сопла.
- Модуль коллимации: позволяет коллимировать падающий лазерный луч в параллельный пучок и регулировать форму пятна луча из центра сопла.
- Модуль управления фокусировкой: коллимирующий луч фокусируется в небольшое пятно с высокой плотностью мощности, а положение фокуса автоматически регулируется управляющим устройством;
- Модуль защитной линзы: защитная линза защищает фокусирующую линзу от повреждений, вызванных возвращающимся шлаком, и продлевает срок службы фокусирующей линзы;
- Модуль сопла: Направляет сфокусированный луч на заготовку и создает высокоскоростную струю для резки, обеспечивая высокое качество резки.
Chapter 2 - Product Configuration
2.1 Тип конфигурации
[wptm id=44]
2.2 Конфигурация
[wptm id=45]
Примечание: Приведенная выше форма предназначена только для стандартной заводской конфигурации.
2.3 Форма режущей головки

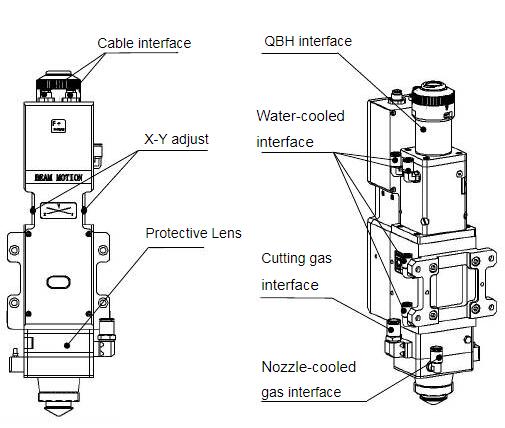

2.4 Схема конфигурации режущей головки

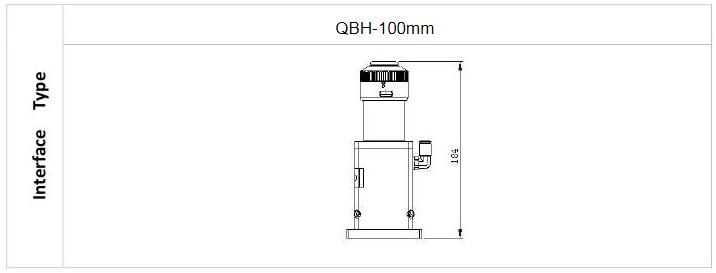

2.4.1 Тип интерфейса

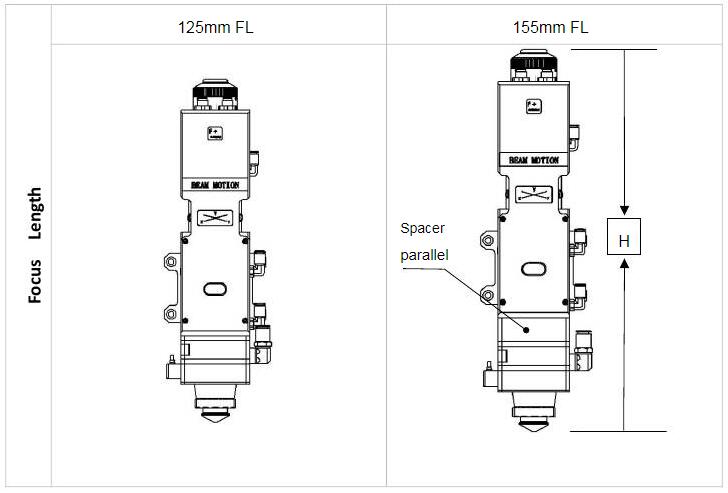

2.4.2 Фокусное расстояние
[wptm id=46]
Chapter 3 - Mechanical Installation
3.1 Монтажные отверстия

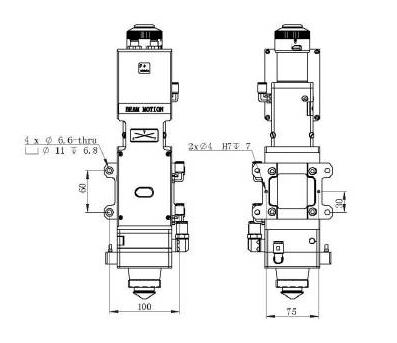

Размеры и расположение монтажных отверстий лазерной режущей головки BM111 показаны на рисунке 3.1, которые используются для фиксации лазерной головки и станка. Мы настоятельно рекомендуем заказчикам устанавливать лазерную головку перпендикулярно поверхности обрабатываемого материала в соответствии с требованиями и убедиться в ее надежной фиксации. Это одно из необходимых условий для обеспечения стабильного результата резки в дальнейшем.
Примечание: Пластина скольжения двигателя оси Z для фиксации лазерной режущей головки должна быть соединена со станком, и необходимо обеспечить надежное заземление.
3.2 Соединение водопроводной и газопроводной труб
3.2.1 Интерфейс с водяным охлаждением

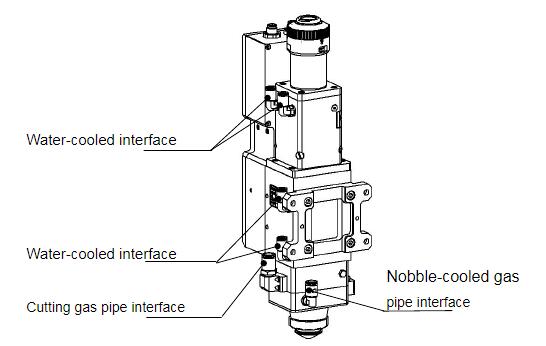

Лазерная режущая головка BM111 имеет 2 комплекта каналов водяного охлаждения, направление входа и выхода воды может быть произвольно выбрано. Важно отметить, что при мощности лазера более 500 Вт мы рекомендуем использовать водяное охлаждение. Как видно на рисунке 3.2, показано расположение и количество водяных каналов, а в таблице ниже указаны рекомендуемые значения расхода воды. Конструкция этого водяного канала представляет собой замкнутую систему водяного охлаждения, и его также можно использовать с внешним водоснабжением, при условии соответствия требованиям, указанным в списке.
[wptm id=47]
3.2.2 Интерфейс вспомогательного газа
Примеси в режущем газе, такие как углеводороды и водяной пар, могут повредить линзу и вызвать колебания мощности лазера, а также несоответствия между участками обрабатываемой детали. В таблице ниже приведены рекомендуемые характеристики режущего газа.
Чем выше чистота газа, тем лучше качество обрабатываемого участка. Примеси могут быть отфильтрованы в трубе подачи газа, но кислород и водяной пар могут проникать через неметаллические материалы, что является причиной появления пыли и углеводородов. Рекомендуется использовать фитинги из нержавеющей стали, при этом заказчику необходимо использовать фильтры, способные удалять частицы размером не менее 0,01 микрона.
Мы рекомендуем клиентам использовать манометры с диафрагмой из нержавеющей стали. Промышленные манометры засасывают воздух. Резиновая диафрагма из-за старения или других факторов выделяет углеводороды. Что касается охлаждающей жидкости для сопла, рекомендуется использовать азот или тонкофильтрованный воздух. Давление должно быть менее 10 бар. Не используйте кислород в качестве охлаждающей жидкости.
[wptm id=48]Примечание: Замена газовых интерфейсов недопустима, особенно не следует использовать тефлоновую ленту. В противном случае, путь газа будет заблокирован, нормальная резка станет невозможной, а детали лазерной головки будут повреждены.
3.3 Подключение кабеля режущей головки
3.3.1 Подключение режущей головки и кабеля

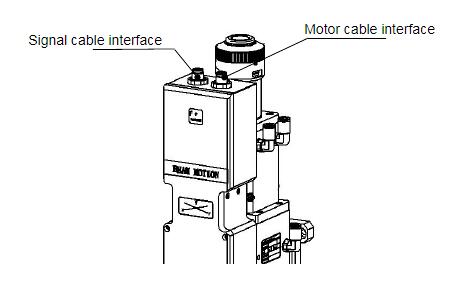

Соедините соответствующий разъем режущей головки с кабелем питания двигателя, кабелем энкодера и кабелем датчика соответственно (как показано на рисунке 3.3). После того, как будет обеспечена необходимая длина, кабель вставляется в направляющую канавку станка и фиксируется.
3.3.2 Подключение кабеля и драйвера
Подключите кабель питания двигателя и сигнальный кабель к соответствующим интерфейсам драйвера в соответствии с обозначением на кабельной оболочке. (Примечание: Низкоуровневый выходной сигнал датчика ограничения находится в нормально замкнутом режиме.)
Примечание: Вся проводка находится в выключенном состоянии, отладку питания можно провести после проверки.
3.4 Интерфейс оптоволоконного ввода
BM111 подходит для большинства промышленных волоконных лазеров. Он оснащен коллиматорным линзовым блоком. Соединение между концом волокна и режущей головкой называется волоконным интерфейсом. К распространенным волоконным разъемам относятся QBH, QD и другие, и каждый волоконный интерфейс имеет свой уникальный способ крепления. Пожалуйста, обратитесь к соответствующей инструкции по установке волоконного интерфейса. На рисунке 5 показан интерфейс установки разъема QBH.
Примечание: Оптические устройства необходимо содержать в чистоте и удалять всю пыль перед использованием. Если оптическое волокно вставлено в лазерную головку вертикально, лазерную головку необходимо повернуть на 90 градусов до горизонтального положения, а затем вставить в нее оптическое волокно, чтобы предотвратить попадание пыли в зону контакта и ее оседание на поверхности линзы. Вставляйте оптическое волокно до фиксации лазерной головки.
3.5 Вставка волокна и регулировка направления интерфейса
В этом разделе описан способ установки оптического волокна с использованием разъема QBH. Сначала совместите красную точку на конце разъема QBH с красной точкой маховика; затем снимите пылезащитный чехол QBH, совместите красную метку на выходе волокна с красной меткой QBH и вставьте оптоволоконный интерфейс прямо вниз; затем поверните маховик QBH по часовой стрелке. Он встанет на место, когда вы услышите звук “Да”, затем потяните маховик вверх и снова поверните по часовой стрелке.

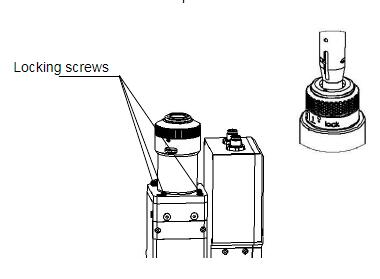

Когда волоконный интерфейс вставляется в разъем QBH, красная точка на волокне оказывается слишком далеко от красной точки на интерфейсе лазерной головки, что приводит к смещению при вставке. Пользователи могут выполнить следующие шаги для регулировки положения волоконного интерфейса на лазерной головке, чтобы решить эту проблему. Как показано на рис. 3.4, ослабьте 4 фиксирующих винта детали гаечным ключом, поверните интерфейс QBH, а затем затяните фиксирующие винты после того, как красная метка окажется на месте.
