Часть 3: Настройка платформы
3.1 Установка и эксплуатация
При установке программного обеспечения CypCut по умолчанию выбирается инструмент настройки платформы.
Нажмите “Пуск” — “Все программы” — “Программное обеспечение CypCut для лазерной резки” — “Инструмент настройки платформы” (значок находится здесь).
) для работы с программным обеспечением инструмента настройки платформы.
“В пути указано название программного обеспечения: ”Программное обеспечение CypCut для лазерной резки». У разных клиентов разные названия программного обеспечения.
3.2 Ввод пароля

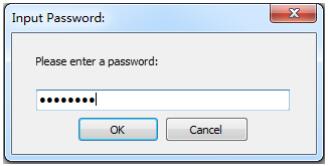

Перед использованием инструмента настройки платформы появится поле для ввода пароля, как показано ниже:
Введите пароль 61259023 и нажмите “ОК”, после чего вы сможете начать настройку параметров платформы.
Примечание:
Пользователям следует настраивать параметры, исходя из фактической конфигурации режущей платформы, поскольку неправильная настройка может привести к непредсказуемым последствиям!
В настройках платформы оранжевый цвет фона обозначает конфигурацию входного порта, а зеленый цвет фона — конфигурацию выходного порта.
3.3 Пользовательский интерфейс
Основной интерфейс инструмента настройки платформы представляет собой обзор информации; левая и верхняя кнопки предназначены для ввода различных параметров настройки; зеленая выделенная ячейка, как показано на рисунке выше, является удобной кнопкой для управления лазером, контроллером высоты и регулировкой вспомогательного газа. Нажмите левую кнопку “файл конфигурации”, чтобы найти файл данных.
Двойным щелчком мыши по обзору информации можно перейти на страницу настройки параметров для получения актуальной информации, например: двойным щелчком по “механизму” можно перейти на страницу настройки станка.
Нажмите кнопку “Загрузить”, чтобы открыть существующие файлы конфигурации; нажмите кнопку “Сохранить”, чтобы сохранить информацию.
Примечание:
- Файлы данных содержат различную информацию о конфигурации программного обеспечения CypCut.
- Функция резервного копирования файлов данных находится в программе CypCut — “Файл” — “резервное копирование параметров”.

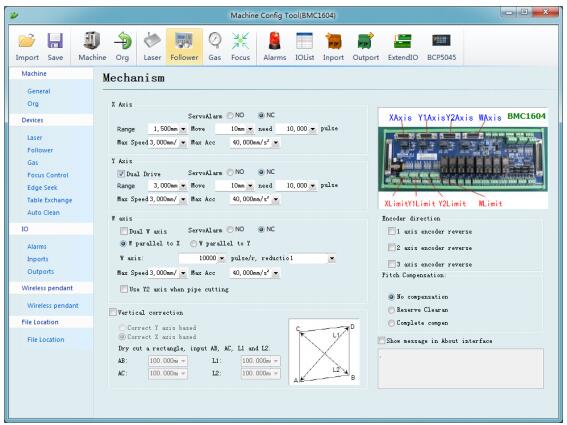

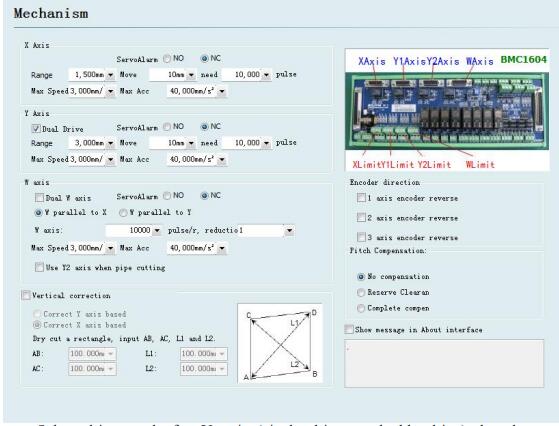

3.4 Конфигурация механизма
Выберите режим привода для оси Y (один или два привода) в зависимости от механической конструкции, а затем настройте информацию об оси вращения.
Диапазон оси X: Ширина прямоугольника в интерфейсе рисования CypCut. После запуска программного обеспечения устанавливается ограничение по максимальному диапазону перемещения по оси X.
Диапазон оси Y: Высота прямоугольника в интерфейсе рисования CypCut. После запуска программное ограничение, максимальный диапазон перемещения по оси Y.
Эквивалент импульса: Количество импульсов, отправляемых при движении на 1 мм. Подсчет производится автоматически на основе фактического расстояния движения и количества импульсов, а значение в миллиметрах может быть задано четырьмя знаками после запятой. Эквивалент импульса = количество импульсов / значение в миллиметрах.
Сигнализация сервопривода: Выберите логику сигнала аварийной сигнализации сервопривода или отключите обратную связь по сигналу аварийной сигнализации сервопривода. Ограничение скорости: ограничьте максимальную скорость и ускорение для программного обеспечения CypCut.
Вознаграждение за презентацию: Компенсация ошибок в данных интерферометра.
Коррекция вертикальности: Если при установке осей X и Y угол наклона не равен 90°, отклонение можно устранить с помощью “коррекции вертикальности”.

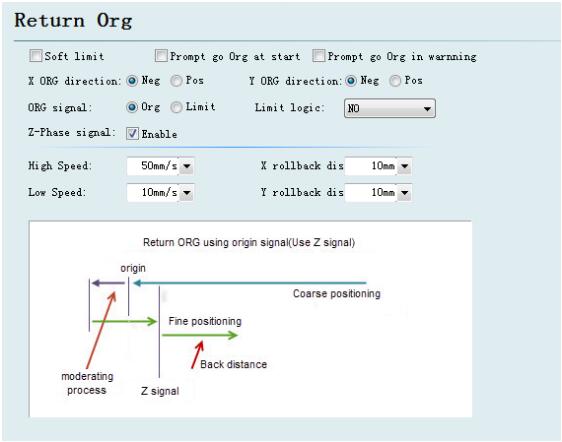

3.5 Возврат к исходной конфигурации
Ограничение на количество принудительно открытых программ: Необходимо обеспечить включение функции ограничения программного обеспечения и предотвратить ручное изменение пользователями этого ограничения в главном интерфейсе CypCut.
После загрузки системы предложить пользователю вернуться к исходной точке: При каждом открытии программы предлагайте пользователю выполнить операцию возвращения в исходную точку.
Возвращение к истокам в форме тревоги: При каждом открытии программы предлагайте пользователю выполнить операцию возвращения в исходную точку с помощью звукового сигнала тревоги.
Направление организации: Разные типы позволяют выбирать различное направление отката к исходному состоянию.
Направление «возврат к началу координат» определяет, в каком квадранте находятся координаты инструмента. Например, если по осям X и Y выбрано отрицательное направление «возврат к началу координат», перемещение инструмента будет происходить в первом квадранте.
Сигнал ORG: Если пользователь выбирает ограничительный сигнал, то в процессе возврата в исходное положение концевой выключатель может быть заменен ограничительным выключателем для выполнения грубого позиционирования.
Сигнал направления по оси Z: Выбор между сигналом в направлении оси Z и дискретизированным сигналом определяет конкретный процесс возвращения в исходную точку. Система отобразит весь процесс на изображении в зависимости от способа возвращения в исходную точку.
Высокая скорость: Как показано на зеленой части рисунка, приближайтесь к началу координат медленно, рекомендуется скорость 10 мм/с.
Грубая скорость: Как показано синим цветом на рисунке, приближайтесь к началу координат быстро, рекомендуется скорость 10 мм/с.
Расстояние отката: Заданное расстояние для возврата в исходное положение при движении назад может обеспечить расстояние от механического начала координат, оставляя расстояние до концевого выключателя.
Логика концевых выключателей: Задайте логику для ограничения по осям X, Y, Z и сигнала начала координат.
3.6 Конфигурация лазера
CypCut предлагает различные конфигурации лазеров для YAG, CO2, IPG, Raycus и SPI, а также для других типов волокон, причем разные типы волокон соответствуют разным параметрам.

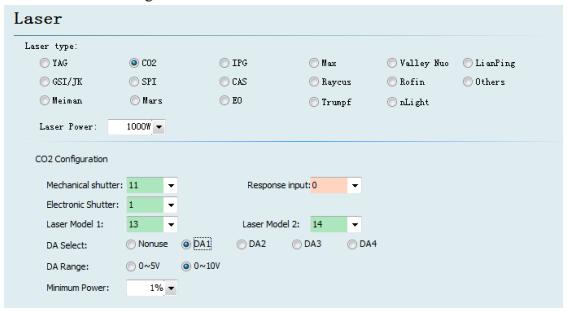

3.6.1 Конфигурация CO2-лазера
Механический затвор: Установите выходной порт для управления механическим затвором.
Электрические жалюзи: Настройте выходной порт для управления электрическими жалюзи.
Ввод ответа: Установите выходной порт для ответного сигнала после открытия механического затвора.
Лазерная модель: Задайте режим работы лазера: непрерывный, импульсный и мощный импульс, используя модели лазера 1 и 2.
DA Select: Плата 1604V2 обеспечивает 2 интерфейса для аналогового управления и любой интерфейс для управления выходной мощностью лазера.
Диапазон DA: Установите диапазон аналоговой величины для управления мощностью лазера.
Минимальная мощность: Установите минимальный предел мощности импульса.

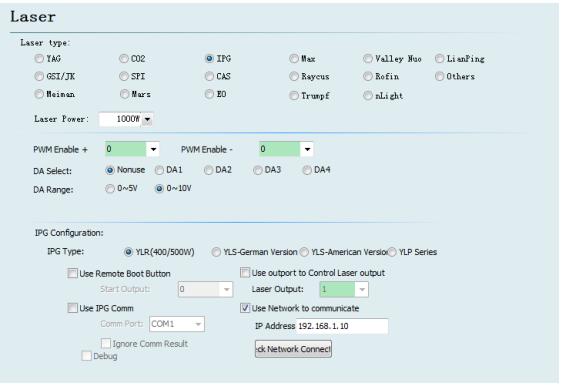

3.6.2 Конфигурация лазера IPG
Сигнал включения ШИМ: Выберите выходной порт реле в качестве переключателя включения ШИМ, что позволит избежать утечки лазерного излучения или неправильного срабатывания в режиме модуляции.
DA Select: Плата 1604V2 предоставляет 2 аналоговых интерфейса. Любой из этих интерфейсов может управлять пиковой мощностью лазера. Не используйте этот порт при использовании последовательного порта или сетевого удаленного управления.
Конфигурация волоконного лазера IPG:
Кнопка дистанционного запуска: После запуска дистанционного управления IPG программное обеспечение CypCut будет отслеживать состояние лазеров в режиме реального времени и сможет управлять ими посредством связи. Реализуются такие параметры, как излучение, направляющий луч, ток и т.д. После выбора этой опции порт DA будет недоступен.
Дистанционное управление IPG обеспечивает последовательный порт и сетевое соединение, поэтому пользователи могут устанавливать последовательный порт или сетевой IP-адрес в зависимости от фактических условий. Если связь между ПК, лазером и BCS 100 осуществляется по сети, обратите внимание на отсутствие повторения сегментов. Например, если сегмент контроллера высоты равен 10.1.1.x, то лазер можно установить как 192.168.1.x. С точки зрения стабильности системы рекомендуется использовать сеть.
При использовании последовательного порта обратите внимание на то, что корпус и экранирующий слой разъема последовательного порта должны быть заземлены.

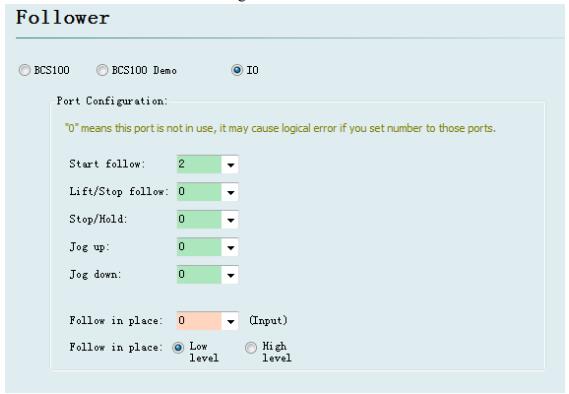

3.7.2 Не использовать сетевой контроллер высоты BCS100
CypCut также поддерживает входные/выходные порты для управления контроллерами высоты других производителей. Пользователи могут самостоятельно устанавливать выходные порты для следования, подъема (снятия следа), остановки (удержания), перемещения вверх и вниз нажатием, а также входные порты для сигнала следования.
Следовать: Откройте входной порт для следующего.
Отзыв: установить выходной порт для поднятия (закрыть последующее).
Стоп/Удержание: Настройте выходной порт для остановки движения по оси Z.
Поднимитесь трусцой: Настройте выходной порт для ручного управления подъемом оси Z.
Спуститесь вниз: Установите выходной порт для ручного управления наклоном оси Z.
Сигнал слежения на месте: Настройте входной порт для сбора и отслеживания сигнала.
Отслеживание уровня сигнала на месте: Установите эффективный режим для управления уровнем сигнала.
Примечания: Если порт установлен как “0”, это означает, что он недоступен. Если этот сигнал отсутствует, пожалуйста, не устанавливайте его произвольно, иначе это может вызвать логическую ошибку!

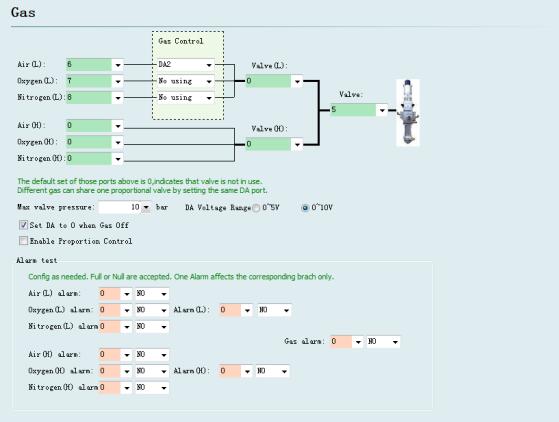

3.8 Вспомогательная газовая конфигурация
Клапан: Установите общий выходной порт для вспомогательного газа в соответствии с переключателем.
Клапан высокого и низкого давления: установите выходной порт для газа высокого и низкого давления.
Аэропорт: Установите выходной порт для выбора типа воздушного потока.
Порт O2: Установите выходной порт для выбора кислорода.
Порт N2: Установите выходной порт для выбора источника азота.
Давление DA: Пользователи могут выбрать два аналоговых интерфейса карты 1604 для регулирования давления вспомогательного газа.
Обнаружение тревоги: Выберите входной порт для газового извещателя.

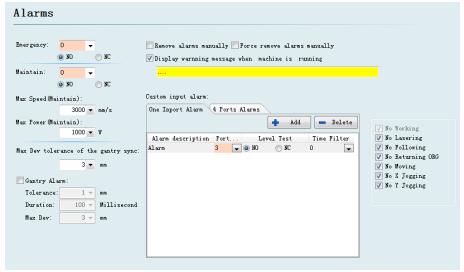

3.9 Настройка сигнализации
3.9.1 Предупреждение о работе
Во время работы устройства в строке заголовка будет отображаться желтое предупреждающее сообщение. Вы можете настроить отображение.
3.9.2 Сигнализация чрезмерного отклонения при двухприводной системе
Если в конструкции платформы используется двусторонний привод по осям X или Y, можно настроить сигнализацию о чрезмерном отклонении положения вала двойного привода. Если ошибка двойного привода достигает определенного значения (допустимого отклонения) и сохраняется в течение определенного периода времени (длительности), система сгенерирует сигнал тревоги “Чрезмерное отклонение положения вала двойного привода”. Если отклонение в какой-либо момент достигает максимального значения (максимального отклонения), система немедленно сгенерирует сигнал тревоги.
3.9.3 Кнопка аварийной остановки
Настройте входной порт для кнопки аварийной остановки, где аварийная остановка — это входной сигнал. Если входной порт активен, будет сгенерирован сигнал тревоги аварийной остановки.
3.9.4 Контрольный выключатель
После активации входного порта система перейдет в режим проверки, при этом максимальная скорость и максимальная мощность будут ограничены.
3.9.5 Настраиваемый входной сигнал тревоги
Пользователи могут добавлять другие типы аварийных сигналов в поле “Настраиваемые входные аварийные сигналы” и указывать название входного аварийного сигнала в описании аварийного сигнала. Выберите номер порта и тип обнаружения уровня, соответствующие аварийному сигналу. К общим настраиваемым аварийным сигналам относятся сигнализация о недостатке напряжения, сигнализация о перегреве, сигнализация о столкновении лазерной головки и т. д.
3.9.6 Допустимое максимальное отклонение при синхронизации портала
Допустимое максимальное отклонение после включения функции синхронизации портала.

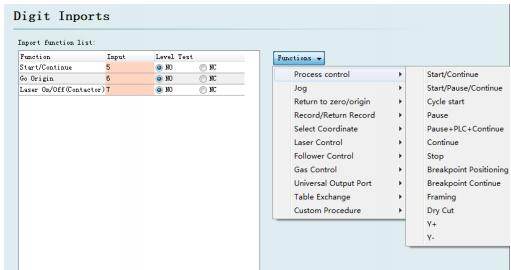

3.10 Общий ввод
При нажатии на кнопку “Выбор функции” пользователи могут выбрать название функции входного порта в раскрывающемся списке, а затем настроить соответствующий входной порт и определение уровня.

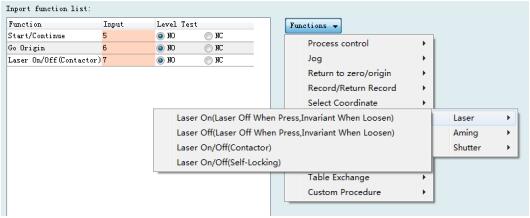

Некоторые функции переключения подразделяются на четыре подпункта, например, переключатель лазера, как показано ниже:
Каждая инструкция представлена ниже, пожалуйста, выберите ту, которая вам необходима.
Это указано в следующей таблице:
[wptm id=41]

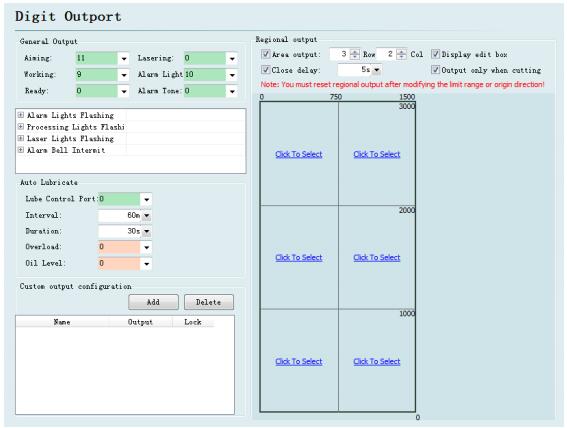

3.11 Общий вывод
Цель: Настройте выходной порт для переключателя луча.
Инструкция по использованию лазерного целеуказателя: После настройки порта соответствующий индикатор будет мигать во время включения питания.
Инструкция по выполнению работы: После настройки порта соответствующий индикатор будет мигать во время обработки.
Сигнальная лампа: После настройки порта соответствующий индикатор будет мигать во время срабатывания сигнализации.
Сигнал тревоги: После настройки порта при возникновении тревоги прозвучит соответствующий звуковой сигнал.
3.11.2 Автосмазка
После настройки порта, запустите таймер, открыв программное обеспечение CypCut. Затем закройте его, открывая соответствующий выходной порт в течение каждого интервала времени и поддерживая заданное время вывода.
3.11.3 Настройка вывода
Настройка пользовательского выходного порта. Кнопки управления пользовательского порта отображаются на странице цифрового управления программного обеспечения CypCut. Этот пользовательский порт позволяет выбрать режим управления: самоблокирующийся или контакторный.
3.11.4 Региональный объем производства
Региональный вывод в основном используется для удаления пыли с помощью станка. Когда лазер запускается, режущая головка перемещается в зону А (как показано на рисунке выше), и соответствующий “выходной порт 12” этой зоны открывается; если трасса перемещается из зоны А в зону В, “выходной порт 12” немедленно закрывается, а “выходной порт 15” немедленно открывается. Закрытие выходного порта с задержкой: при переключении зон выходной порт последнего устройства не может быть закрыт немедленно.

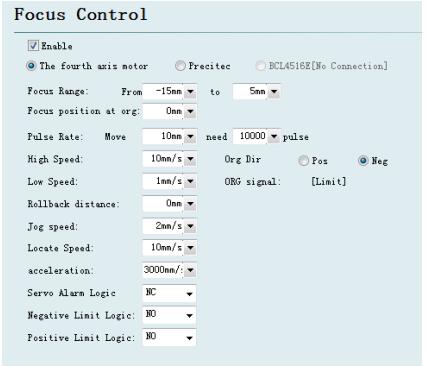

3.12 Управление фокусировкой
Диапазон регулировки фокусировки: Установите программный предел и ход фокусировочного движения.
Местоположение фокуса после сброса: определить начало координат, соответствующее масштабу фокусировки.
Эквивалент импульса: Установите расстояние фокусировки перемещения в соответствии с количеством импульсов на оборот привода.
Возврат в исходное направление ORG: Направление движения вверх — отрицательное, направление движения вниз — положительное.
Возврат оцифрованного сигнала ORG: В качестве сигнала выборки используйте концевой выключатель или выключатель начала координат.
Скорость грубого позиционирования: Быстро найдите переключатель скорости при возврате в исходное положение.
Точная скорость позиционирования: Медленное и точное позиционирование после обнаружения исходного переключателя.
Расстояние отката: После завершения точного позиционирования выполните обратное перемещение на заданное расстояние.
Скорость бега: Скорость фокусировки движения щелчка.
Скорость позиционирования: Скорость перемещения обнуляется при перемещении фокуса.

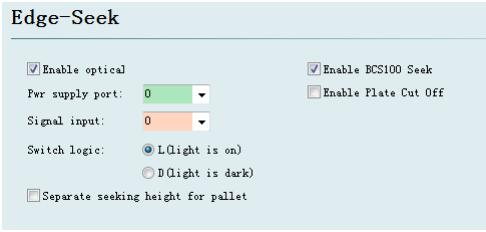

3.13 Оптическое наведение на край
После ввода параметров поиска края можно использовать оптический и емкостной поиск края; для оптического поиска края необходимо использовать диффузионный оптический переключатель типа Omron E3Z-L61; для емкостного поиска края необходимо использовать контроллер высоты BCS100 V3.0.

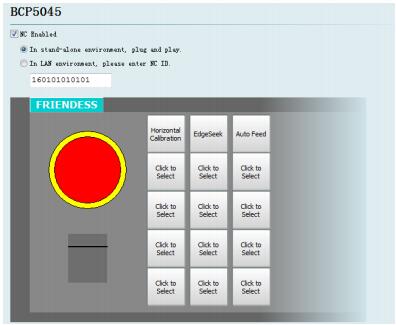

3.14 BCP5045
Панель числового управления BCP5045 может быть активирована через интерфейс панели числового управления. При использовании в автономной среде программное обеспечение CypCut будет автоматически сопоставлять MAC-адрес панели числового управления BCP5045 и устанавливать соединение. При использовании BCP5045 в локальной сети необходимо ввести идентификационный номер устройства BCP5045. BCP5045 имеет 12 настраиваемых кнопок, которые могут быть сконфигурированы как кнопки управления для двухканального рабочего стола или других пользовательских ПЛК.
