Часть 4: Отладка электрической системы

4.1 Тест мощности

Подключите внешнюю плату ввода-вывода BCL3766 и плату управления BMC1604V2 с помощью кабелей C62 и C37 и подайте на внешнюю плату ввода-вывода BCL3766 питание 24 В. Перед включением питания системы убедитесь в правильности подключения питания и в отсутствии короткого замыкания между положительной и отрицательной полярностью.

Примечание: Запрещается подключать плату BMC1604V2, кабели C62 и C37 к электрическим нагревательным элементам!

4.2 Проверка всех аппаратных сигналов

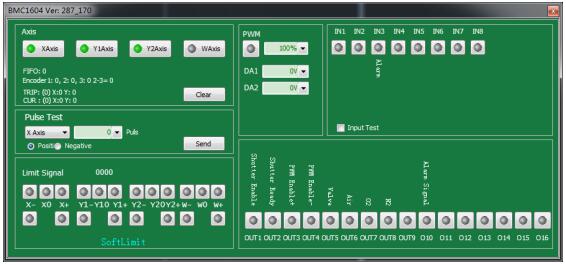

Запустите компьютер и программу CypCut. В меню выше нажмите “Файл” → “Диагностика”.

Система управления лазерной резкой FSCUT2000 на волоконном лазере

Пожалуйста, последовательно проверьте переключатель положительного/отрицательного/начального положения каждой оси, входной сигнал, выходной сигнал, сигнал ЦАП, ШИМ-сигнал и сигнал включения сервопривода.

Для станков с двухвальным приводом значение счетчика энкодеров двух осей можно сбросить с помощью кнопки 【reset】. Затем следует отправить 1000 тестовых сообщений о состоянии каждой оси и убедиться, что значение импульса обратной связи и значение импульса, отправляемого энкодером, совпадают.

Для получения более подробной информации о способе настройки см. Приложение 7.1 “Сканирование и резка”.

4.3 Базовый тест на двигательную активность

Во-первых, рекомендуется установить параметры сервопривода на консервативные значения. Также установите консервативные значения параметров CypCut. В CypCut нажмите “Слой” → “Глобальные параметры”. Настройка параметров показана ниже:

Воспользуйтесь функцией проверки импульсов, чтобы убедиться в правильности настройки эквивалентного импульса системы, а также проверьте, нормально ли направление и движение каждой оси.

В машинах с двойным приводом электродвигатель не устанавливается сразу, а только после запуска в режиме холостого хода. Перед установкой двигателя необходимо убедиться в правильности направления вращения и способа его механической установки.

После подтверждения нормального состояния сигнала начала координат концевых выключателей, установите начальную точку отсчета для каждой оси станка и постройте систему координат станка.

4.4 Базовое функциональное тестирование Cypcut

С помощью панели управления справа в программном обеспечении CypCut вручную нажимайте кнопки подъема и опускания режущей головки, переключения газа, переключения затвора, переключения луча, включения лазера и проводите каждое испытание, изменяя фиксированную мощность срабатывания и т. д. Убедитесь, что система может нормально управлять лазером, регулятором высоты, газовым клапаном и т. д.
