Часть 1: Введение в продукцию

1.1 Введение

Система управления лазерной резкой FSCUT2000 — это высокопроизводительная система управления лазером с разомкнутым контуром, разработанная компанией Shanghai Friendess Electronic Technology Co., Ltd. Она широко используется в области лазерной резки металла и неметаллов. Благодаря своим выдающимся характеристикам в области лазерной резки волоконными лазерами средней мощности, она пользуется популярностью у большого числа клиентов, предъявляющих высокие требования к качеству.

Внимательно ознакомьтесь с инструкцией перед использованием контроллера и соответствующих устройств. Система управления лазерной резкой FSCUT2000 В состав входят стандартные аксессуары, как показано ниже:

[wptm id=29]

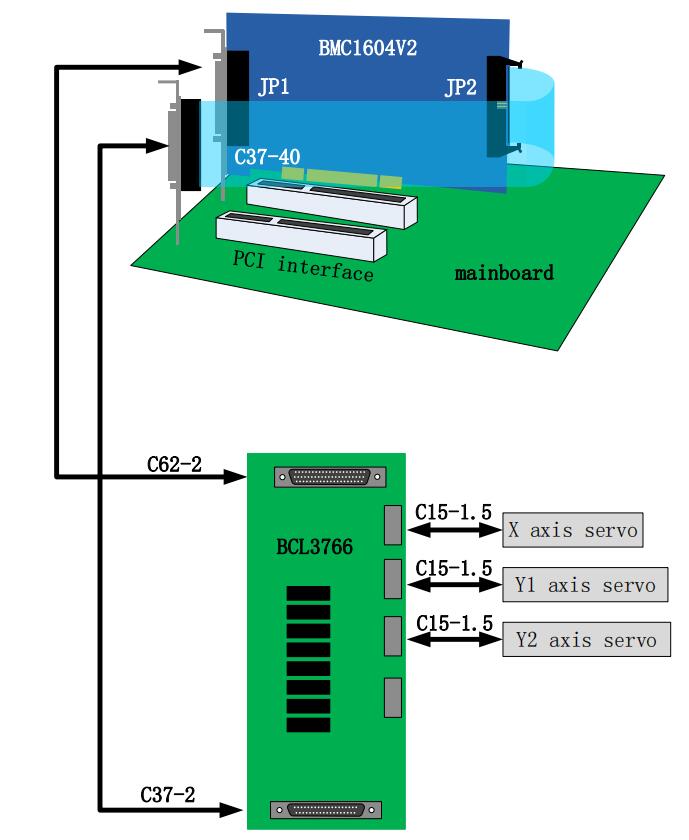

1.2 Схема подключения системы

BMC1604V2 использует интерфейс PCI, внешние размеры которого составляют 213 мм * 112 мм. Плата управления имеет два разъема: JP1 — разъем DB62M с соответствующим кабелем C62-2, подключенный к внешней плате ввода-вывода BCL3766; JP2 — разъем для внешней платы расширения, к которой сначала подключается кабель расширения C40-37 (с защитной пленкой) к задней панели корпуса компьютера, а затем кабель C37-02 подключается к внешней плате ввода-вывода BCL3766.

Схема проводки системы управления лазерной резкой FSCUT2000 показана ниже:

Система управления лазерной резкой FSCUT2000 на волоконном лазере

1.3 Технические параметры

[wptm id=30]

1.4 Установка платы управления

1.4.1 Этапы установки

Примечание: Пожалуйста, будьте осторожны и перед тем, как прикасаться к системе управляющих плат или вставлять/извлекать управляющую плату, тщательно прикоснитесь к заземленным металлическим частям, чтобы предотвратить повреждение платы управления движением статическим электричеством. Также, пожалуйста, надевайте электрозащитные перчатки.

Выключите компьютер, вставьте плату управления в слот PCI и зафиксируйте плату управления и винт крепления расширительной обмотки, предотвращая их смещение.

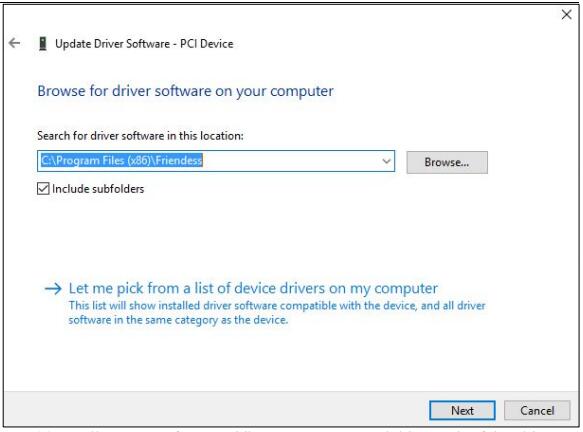

После включения компьютера появится окно “Установка программного обеспечения драйвера”; нажмите кнопку “Закрыть”, как показано ниже. Если это окно не появляется, значит, плата управления вставлена неправильно. Поэтому повторите шаг 1.
Установите программное обеспечение CypCut, при этом драйвер карты BMC 1604V2 и драйвер Softdog будут установлены автоматически.
Во время установки, пожалуйста, закройте антивирусное программное обеспечение; любые всплывающие окна, блокирующие информацию в процессе установки, должны пройти.
Откройте диспетчер устройств, чтобы подтвердить успешную установку. Если появился следующий значок:

Это свидетельствует об успешной установке.

1.4.2 Обработка неисправностей

Если после запуска компьютера окно “Мастер поиска нового оборудования” не появляется или плата управления не обнаруживается в диспетчере устройств, это означает, что плата управления установлена неправильно. Пожалуйста, замените слот PCI или компьютер, вставьте и закрепите плату управления, а затем переустановите программное обеспечение.

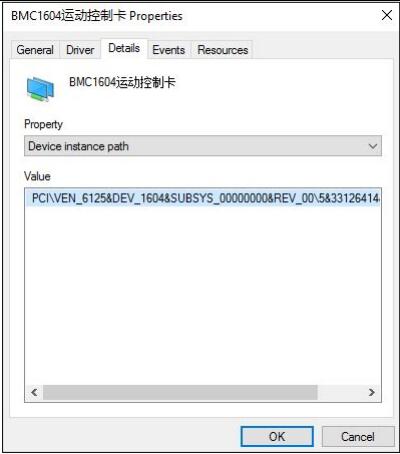

Если на экране устройства отображается желтый восклицательный знак, пожалуйста, дважды щелкните по нему. Откройте страницу атрибутов и выберите “подробности”, как показано ниже.
Если первая половина атрибута “идентификатор экземпляра устройства” равна ,Это означает, что компьютер правильно распознает карту управления движением, и установка программного обеспечения может завершиться неудачей. Пожалуйста, переустановите программное обеспечение Cypcut. Если проблема повторится, пожалуйста, свяжитесь с нашим техническим специалистом.
Если первая половина атрибута “идентификатор экземпляра устройства” не равна “”, что означает, что компьютер не может успешно распознать карту управления движением. Пожалуйста, выключите компьютер, установите PCI-разъем на место, снова установите карту управления и затем переустановите программное обеспечение.
Если четвертый шаг по-прежнему не помогает, возможно, повреждена плата управления. Пожалуйста, свяжитесь с нашим техническим специалистом.
