Типичные проблемы системы управления FSCUT3000 при обработке волоконным лазерным станком для резки

1. Motion control card initialization failed' when open TubePro

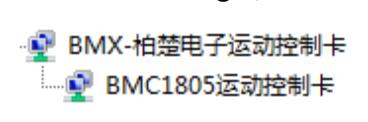

1. In windows'Device Manager' execute'Scan for hardware changes'. If found BMC1805 motion control card in Device Manager, re-start TubePro software.

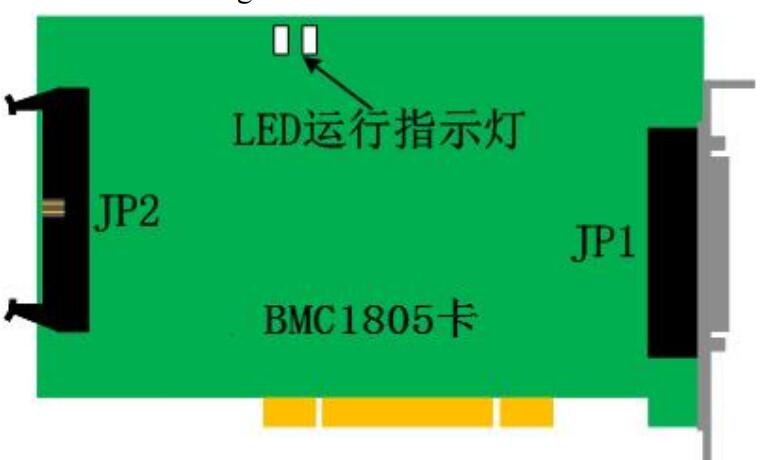

2. Обратите внимание на мигание двух светодиодов (LED7 и LED8) на плате управления BMC1805. Расположение светодиодов показано ниже:

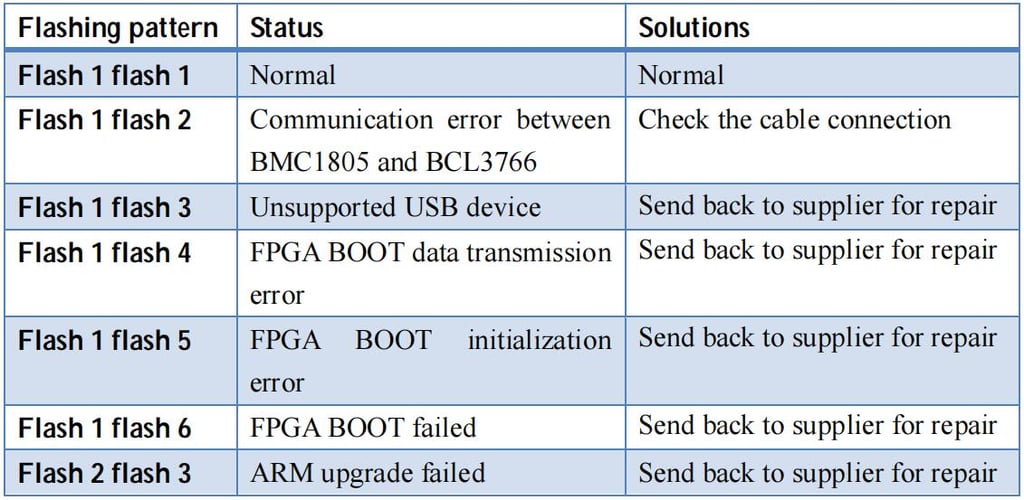

   Мигание светодиода указывает на следующее состояние:

3. Если светодиоды мигают один раз, это означает, что карта BMC1805 работает нормально. Возможно, плохой контакт в разъеме PCI. Рекомендуется выключить питание компьютера и снова вставить карту PCI или заменить разъем PCI.

2. Эквивалент импульса

Эквивалентный импульс — это расстояние перемещения нагрузки или угол поворота оси вращения, соответствующий одному импульсу, посылаемому контроллером ЧПУ.

Максимальная частота импульсов, поддерживаемая системой, составляет 3 Мп/с. Если максимальная скорость вращения станка составляет 1000 мм/с, то эквивалентное количество импульсов по каждой оси не должно превышать 3 Мп/с / 1000 = 3000 импульсов/мм.

Рекомендуется устанавливать эквивалент импульса в пределах 1 мм, что соответствует 1000–2000 импульсам. Лучше не устанавливать эквивалент импульса ниже 200 импульсов/мм.

Установите одинаковые импульсы, соответствующие осям X и Y, чтобы уменьшить нагрузку.

3. Скорость обработки слишком низкая или неравномерная, с паузами.

• Проверьте, не установлена ли неправильная задержка или не считаны ли данные с устройства, например, установлено значение 200 с вместо 200 мс.
• Если наблюдаются паузы в движении подъема по оси Z, проверьте версию прошивки BCS100. Если версия BCS100 — V2.0, обновите ее до V1112 и выше.
• Если после завершения газификации проходит длительное время, прежде чем лазер начнет излучать, проверьте последовательную связь лазера.

4. Сжигание углов

• Увеличьте параметр точности углов, чтобы сгладить траекторию в углах.
• Отредактируйте кривую зависимости мощности от скорости, снизьте мощность в области низких скоростей.
• Добавьте точку охлаждения в угол.

5. Отсутствие лазерного излучения

Проверьте конфигурацию лазера.

• Проверьте конфигурацию лазера в инструменте настройки (серия IPG YLS включает американскую и немецкую версии).
• При использовании последовательной или сетевой связи проверьте правильность настройки коммуникационного порта.
• Проверьте, используется ли управление пиковой мощностью лазера через ЦАП и выбран ли правильный порт ЦАП в инструменте настройки.
• Проверьте правильность настроек ШИМ и порта включения лазера.

Проверьте выход ШИМ и ЦАП.

• В мониторе TubePro-Tool-Card установите значения выходных сигналов DA и PWM. Измерьте значение напряжения на портах DA и PWM платы BCL3766 с помощью мультиметра.
• Если выходное напряжение на ШИМ- или ЦАП-порте слишком низкое или даже отсутствует, переключитесь на другой ШИМ- или ЦАП-порт.
• В случае неисправностей оборудования вы можете обратиться к нашим специалистам.

Проверьте проводку.

• Проверьте проводку ШИМ, ЦАП, последовательного кабеля и кабелей управления лазером.
• Кабель последовательного порта должен иметь экранированный слой. Контакты 2 и 3 должны быть перекрещены.

Проверьте лазерный блок

• Проверьте лазерное излучение с помощью программного обеспечения для анализа лазерных сигналов и убедитесь, что лазер работает должным образом.
• При использовании последовательной связи не разрешается открывать более одного программного обеспечения для управления лазером.
• Если последовательная связь не удалась, включите режим отладки в инструменте настройки и проверьте команды и сообщения обратной связи от лазера в окне журнала основной программы TubePro.
