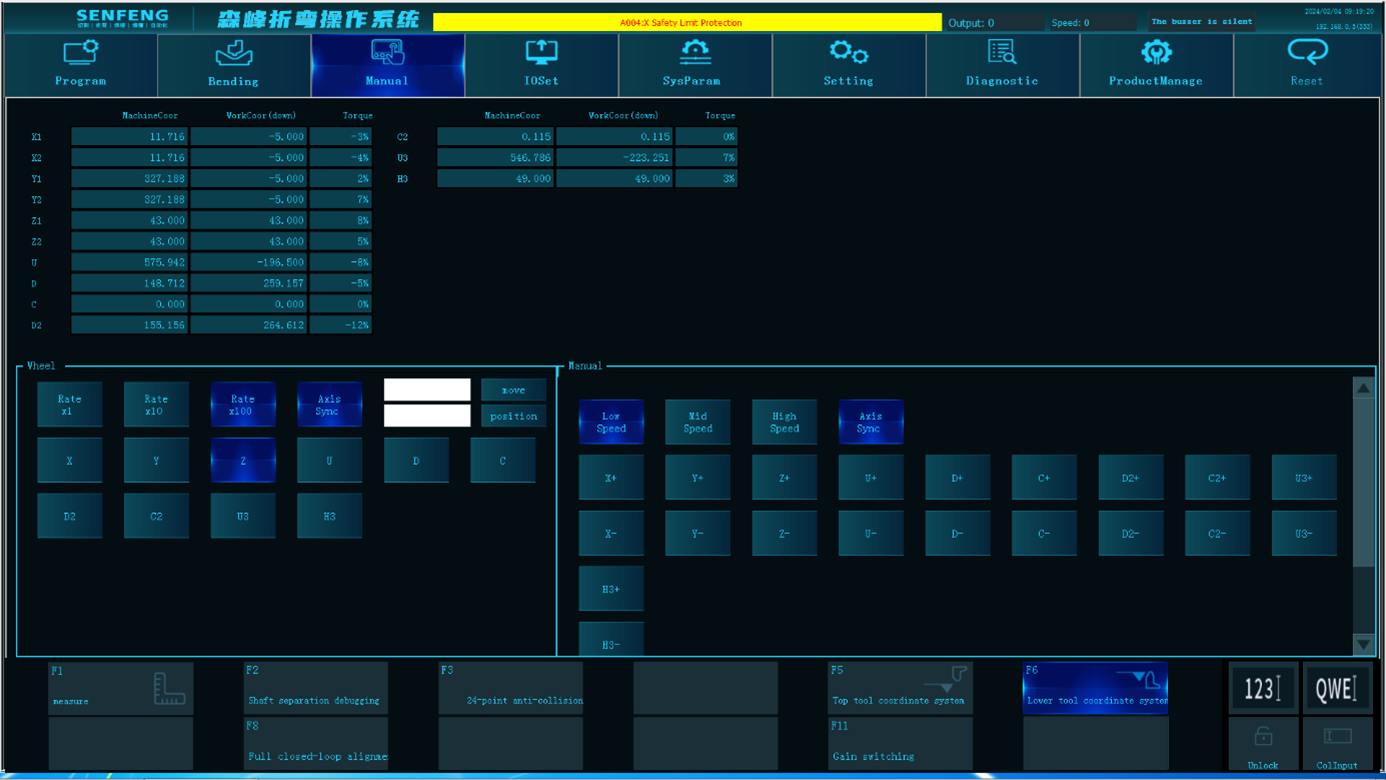

4. Ручное управление
Он может отображать значение координат станка, значение рабочих координат верхнего инструмента и значение рабочих координат нижнего инструмента (переключение между координатами заготовки верхнего и нижнего инструмента осуществляется с помощью дополнительных функциональных клавиш).
4.1 Описание маховика
Режим маховика имеет три режима: x1, x10 и x100. Вы можете выбрать соответствующую ось с помощью функциональных клавиш или переключить скорость вращения маховика с помощью переключателя внешнего электронного маховика. Выберите ось, которой необходимо управлять, с помощью поворотного переключателя внешнего электронного маховика, а затем вращайте маховик вперед и назад для перемещения соответствующей оси.
Например: Используйте электронный маховик для перемещения оси X в прямом направлении со скоростью, соответствующей скорости движения руки.
Примечание: Этот режим в основном используется для настройки инструмента. После входа в этот режим вы можете установить или сбросить оси X, Y, Z, D, D2, U, U3, H3, C и C2. Система автоматически сохранит текущие рабочие координаты.
Шаги:
- Переключитесь в режим ручного управления.
- Выберите подвижную ось и поверните ручку выбора оси на электронном маховике в положение X.
ПРИМЕЧАНИЕ: Используйте ручку выбора оси, чтобы выбрать ось для перемещения.
- Выберите скорость движения и поверните ручку увеличения скорости в положение x10.
Примечание: С помощью этой ручки в сочетании со скоростью вращения рукоятки можно изменять скорость вращения.
- Поверните электронный маховик по часовой стрелке, и ось X переместится в положительном направлении.
Примечание:
- Поверните рукоятку против часовой стрелки, чтобы переместить ось X в отрицательном направлении.
- При скорости вращения x1 величина перемещения за один оборот рукоятки составляет 0,001 мм. При выборе x10 величина перемещения за один взмах составляет 0,01 мм, и так далее.
4.2 Инструкция по эксплуатации
В ручном режиме предусмотрено три скорости: низкая, средняя и высокая. Для перемещения вверх и вниз можно нажимать соответствующие кнопки ускорения и замедления по осям.
5 входов и выходов
5.1 Описание подфункций

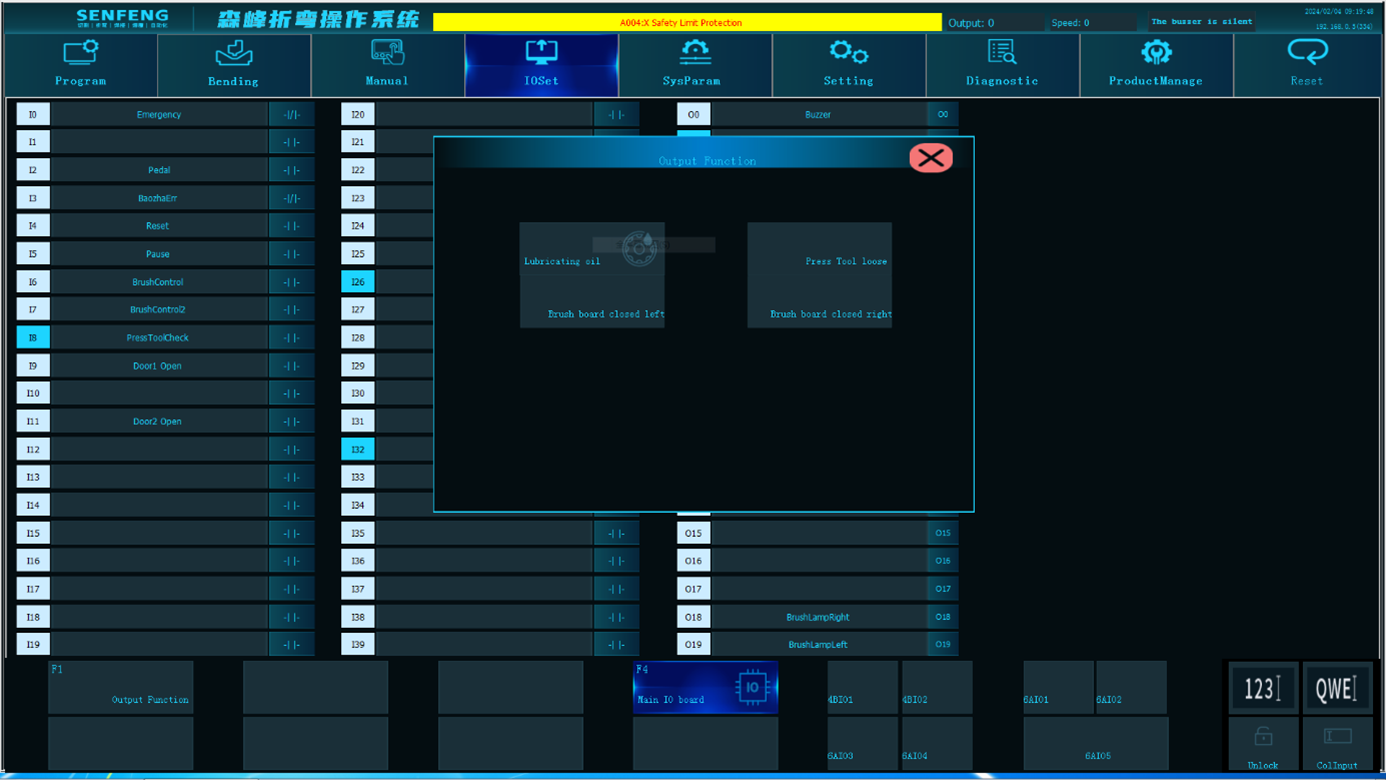

5.1.1 Функция вывода
Смазочное масло: Принудительно заставьте масляный насос подавать масло.
Отпустите инструмент: Контролируйте фиксацию и ослабление верхнего прессового ножа.
Щетка закрыта слева: Контролируйте подъем щеточной пластины с левой стороны.
Доска для щеток закрыта справа: Контролируйте подъем щеточной пластины с правой стороны.
6 настроек
6.1 Информация о системе
В разделе «Информация о системе» можно просмотреть номер авторизации, версию системы, версию DSP, цикл настроек системы, оставшееся время и другую информацию.

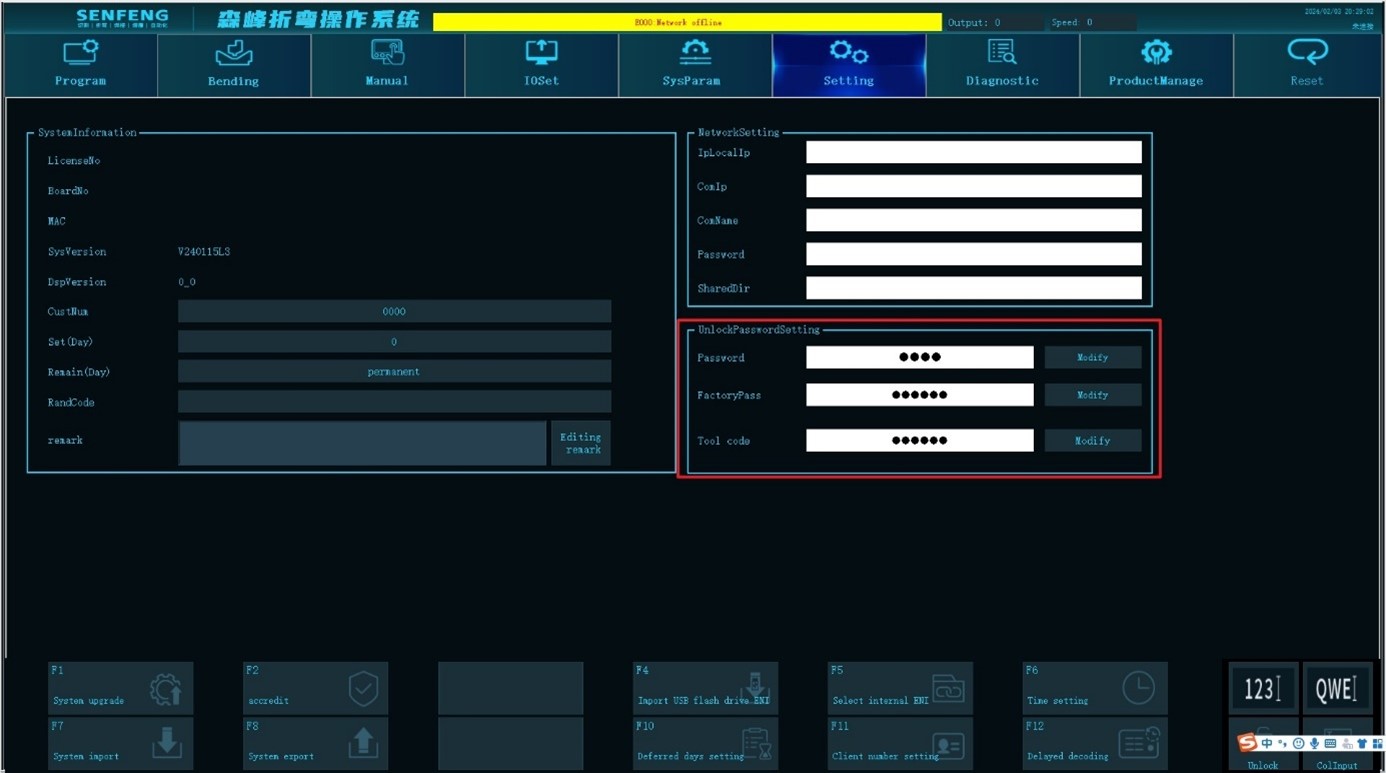

6.2 Разблокировка паролей
Пароль: Пароль пользователя можно изменить после разблокировки.
6.3 Подфункция

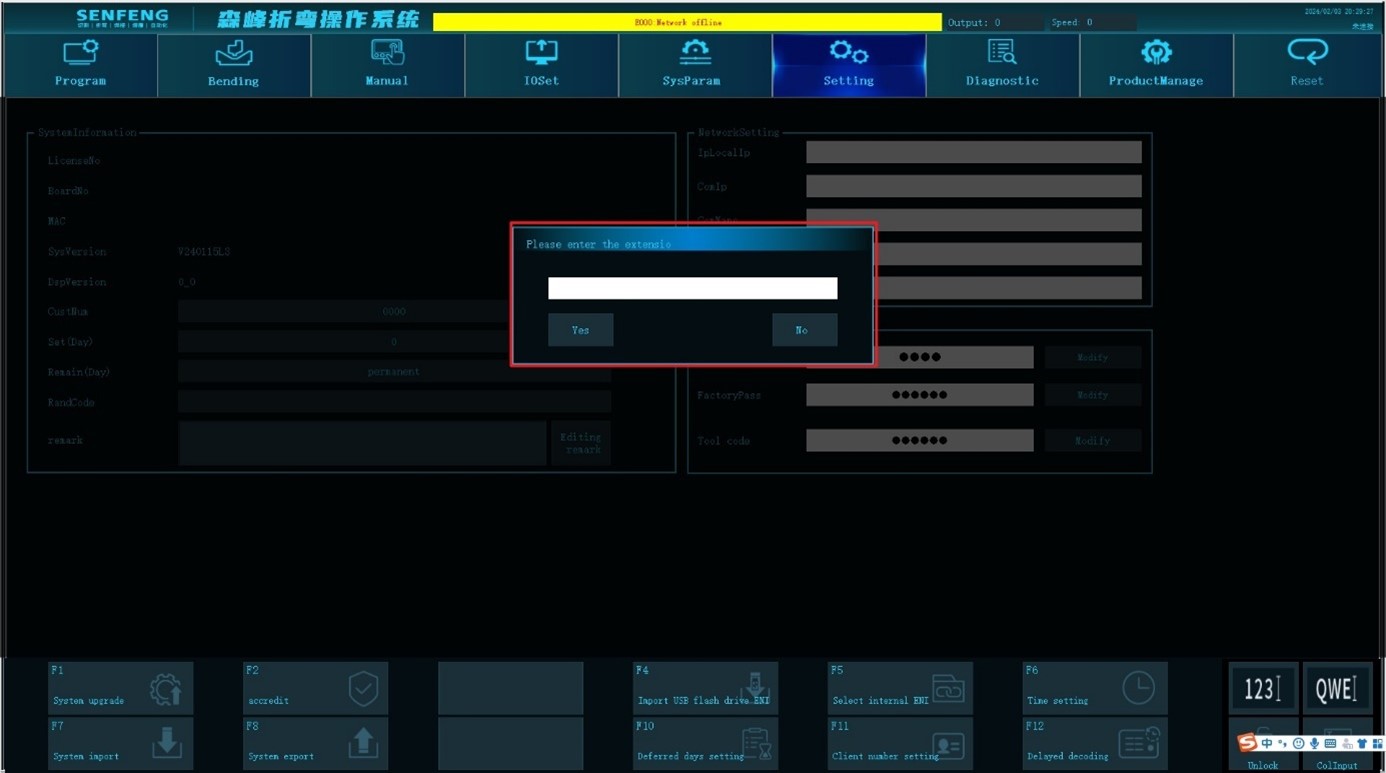

6.3.1 Расширенное декодирование
Описание функции: Разблокируйте устройство после его блокировки.
Шаги:
- Для получения пароля расширения свяжитесь с нашей компанией.
- Click the sub-function "Extension Decoding" button, and the system will pop up the "Please enter the extension password" dialog box.
- Введите пароль в диалоговом окне и нажмите «Да».

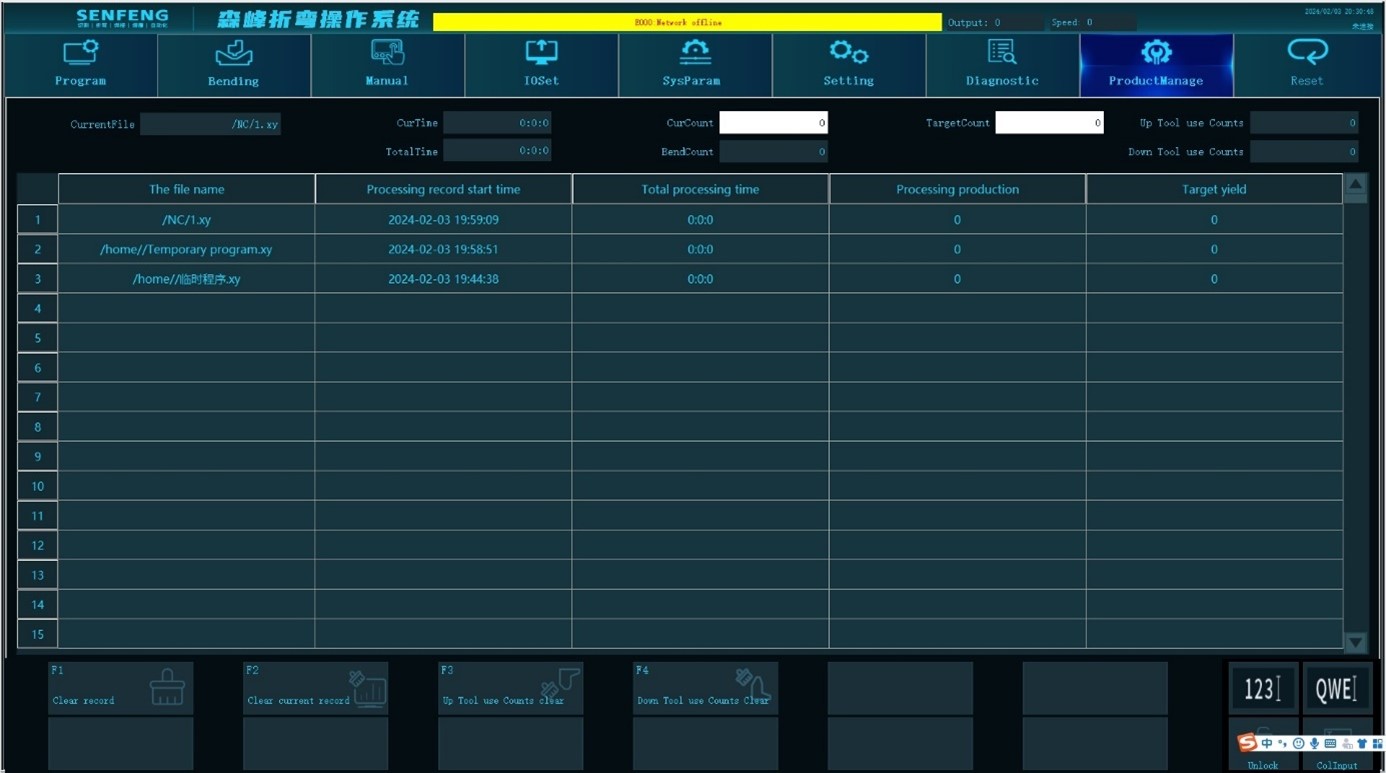

7. Управление производством
Текущий файл: Отобразить файл прямого программирования (.xy).
Текущее время: Время, необходимое для производства одного изделия.
Общее время: Время, необходимое для завершения производства всех изделий.
Текущее количество: Количество готовой продукции.
Количество наклонов: Общее количество готовой продукции
Целевое количество: Количество изделий, которые необходимо согнуть, больше или равно 0 (недопустимо, если установлено значение 0).
Количество использований инструмента «Вверх»: Количество использований верхнего гибочного ножа.
Количество использований инструмента "Вниз": Количество использований нижнего гибочного ножа.
