Máquina de dobrar perfis profissional W24S

Máquina de dobra de perfis profissional de alto padrão

Os cilindros angulares suportam as máquinas de curvatura de perfis de maior capacidade do mundo! Com cilindros inferiores de movimento planetário, eles conseguem curvaturas mais rápidas e precisas com menos passagens, o que resulta em tempos de ciclo reduzidos.

A gama de máquinas de dobra de cantoneiras está disponível em versões CNC e NC com software de autoaprendizagem especialmente desenvolvido pela KRRASS, que elimina a necessidade de dobras de teste de sacrifício e, portanto, reduz o desperdício de material e o tempo de produção.

Se a curvatura de perfis de grandes dimensões for um requisito, então a viga W24S é a solução ideal. Máquina de laminação de KRRASS.

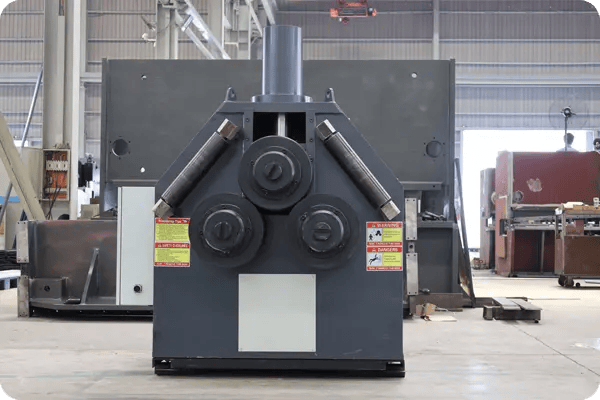

Máquina de curvatura de perfis tipo W24s - corte de chapas quadradas

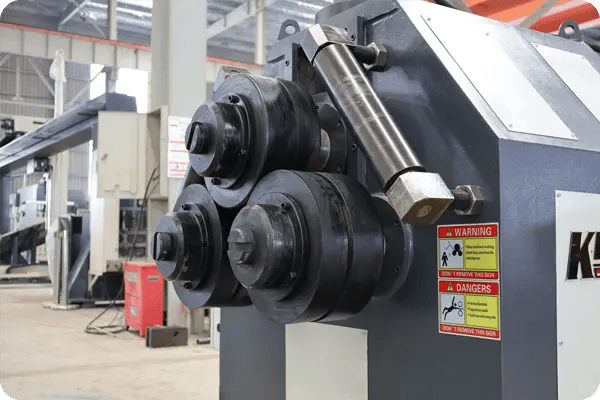

Manual padrão com extremidade de encaixe

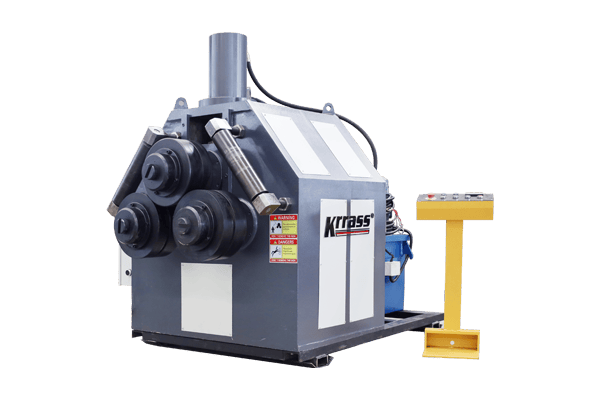

Máquina de Dobrar Perfis Tipo W24s - fabricantes de tesouras

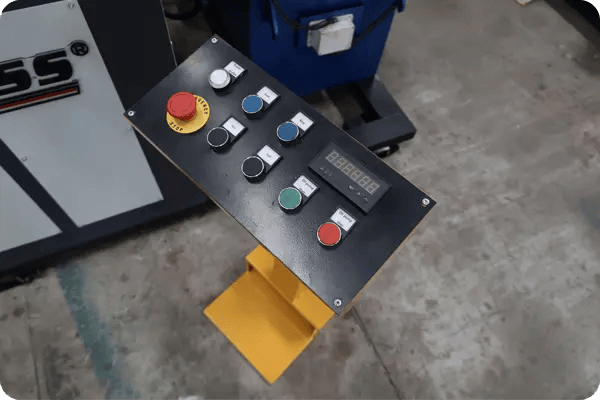

Painel de controle opcional com visor digital

Máquina de Dobrar Perfis Tipo W24s - modelos de guilhotina

Perfil personalizado Máquina de Dobrar

Especificação padrão de rolos angulares

Três rolos acionados
Rolos padrão
Posição de trabalho horizontal e vertical
Pedal com dispositivo de segurança
Rolos inferiores com leitura digital programável

Ajuste hidráulico dos rolos inferiores
Proteção eletrônica contra sobrecarga
Rolos guia laterais (MAH60/3AC – MAH120/3AC)
Rolos guia hidráulicos padrão (MAH150/3AC)
Rolos guia hidráulicos para dobra de ângulos (MAH150/3AC)

Mais detalhes

Parâmetro técnico

Modelo	6	16	30	45	75	100	140	180	260	320	400	500
Módulo máximo de resistência à flexão	6 cm³	16 cm³	30 cm³	45 cm³	75 cm³	100 cm³	140 cm³	180 cm³	260 cm³	320 cm³	400 cm³	500 cm³
Limite de rendimento	245Mpa	245Mpa	245Mpa	245Mpa	245Mpa	245Mpa	245Mpa	245Mpa	245Mpa	245Mpa	245Mpa	245Mpa
velocidade do rolo descendente	180 mm/min	180 mm/min	180 mm/min	180 mm/min	180 mm/min	180 mm/min	180 mm/min	180 mm/min	180 mm/min	180 mm/min	180 mm/min	180 mm/min
Diâmetro do eixo superior	70 mm	150 mm	160 mm	160 mm	180 mm	200 mm	210 mm	220 mm	240 mm	240 mm	280 mm	280 mm
Diâmetro do eixo inferior	70 mm	145 mm	155 mm	160 mm	170 mm	190 mm	200 mm	220 mm	220 mm	220 mm	260 mm	280 mm
Diâmetro do molde	145 mm	350 mm	350 mm	380 mm	420 mm	460 mm	520 mm	540 mm	560 mm	650 mm	670 mm	900 mm
velocidade de flexão	5 m/min	5 m/min	5 m/min	5 m/min	5 m/min	4,5 m/min	4,5 m/min	4,5 m/min	4 m/min	4 m/min	4 m/min	4 m/min
Pressão hidráulica	19,5 MPa	19,5 MPa	19,5 MPa	19,5 MPa	19,5 MPa	19,5 MPa	19,5 MPa	19,5 MPa	19,5 MPa	19,5 MPa	19,5 MPa	19,5 MPa
Potência do motor	5,5 kW	7,5 kW	7,5 kW	11 kW	15 kW	18,5 kW	22 kW	22 kW	30 kW	37 kW	37 kW	55 kW
