WC67K Series Press Brake with E21 Controller - hydraulic press brake

WC67K Series Hydraulic Press Brake with E21 Controller

Hydraulic Press Brake (E21 Controller)

Presse plieuse hydraulique with E21 Controller with its easy-to-use control unit, rigid body frame, flawless design, high efficiency, multiple tool usage solutions, top CE safety standards, and a suitable price range make it the best-in-class world leader. It is ideal for bend-sensitive, energy-efficient solutions.

WC67K Series Press Brake with E21 Controller - square blank shearing

Presse plieuse hydraulique simple et robuste

WC67K Series Press Brake with E21 Controller - shears manufacturers

La zone de travail est personnalisable et tous les types de systèmes de serrage d'outils peuvent être installés.

WC67K Series Press Brake with E21 Controller - guillotine shears models

Presse plieuse hydraulique sur mesure

Controller: Estun E21

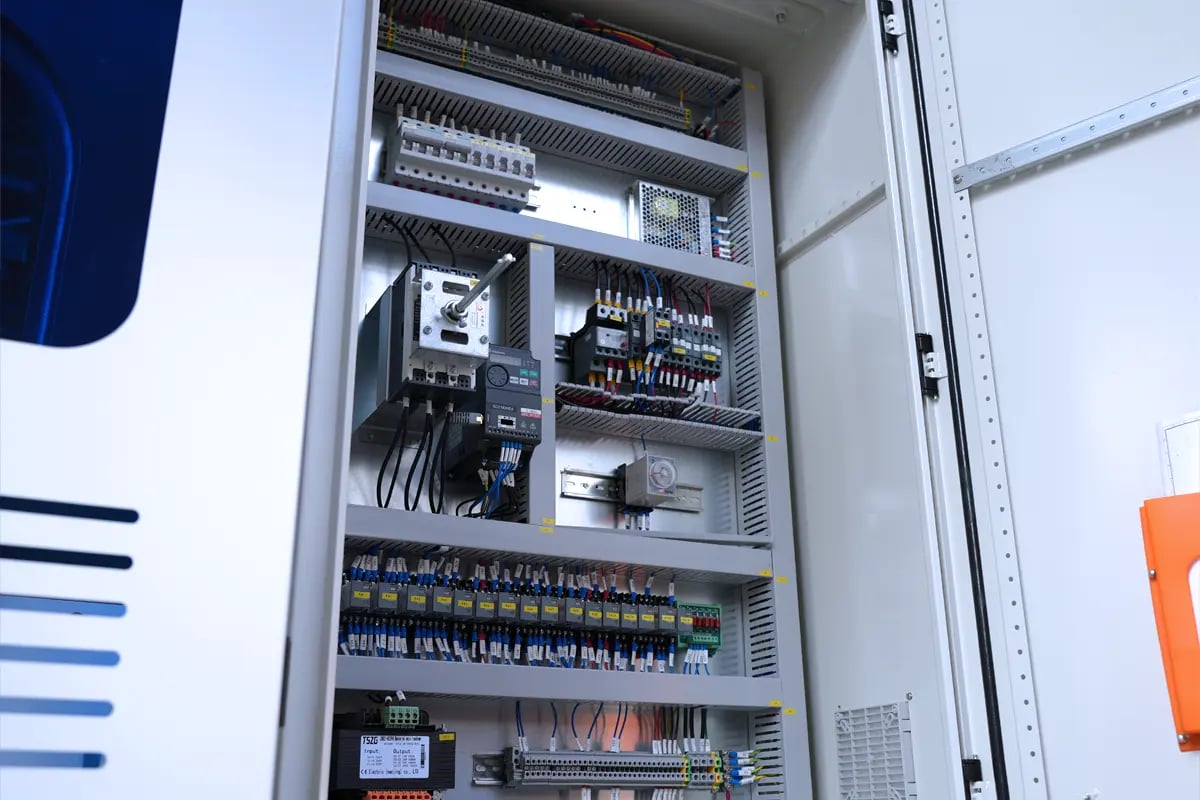

Électricité : Schneider Electric – France

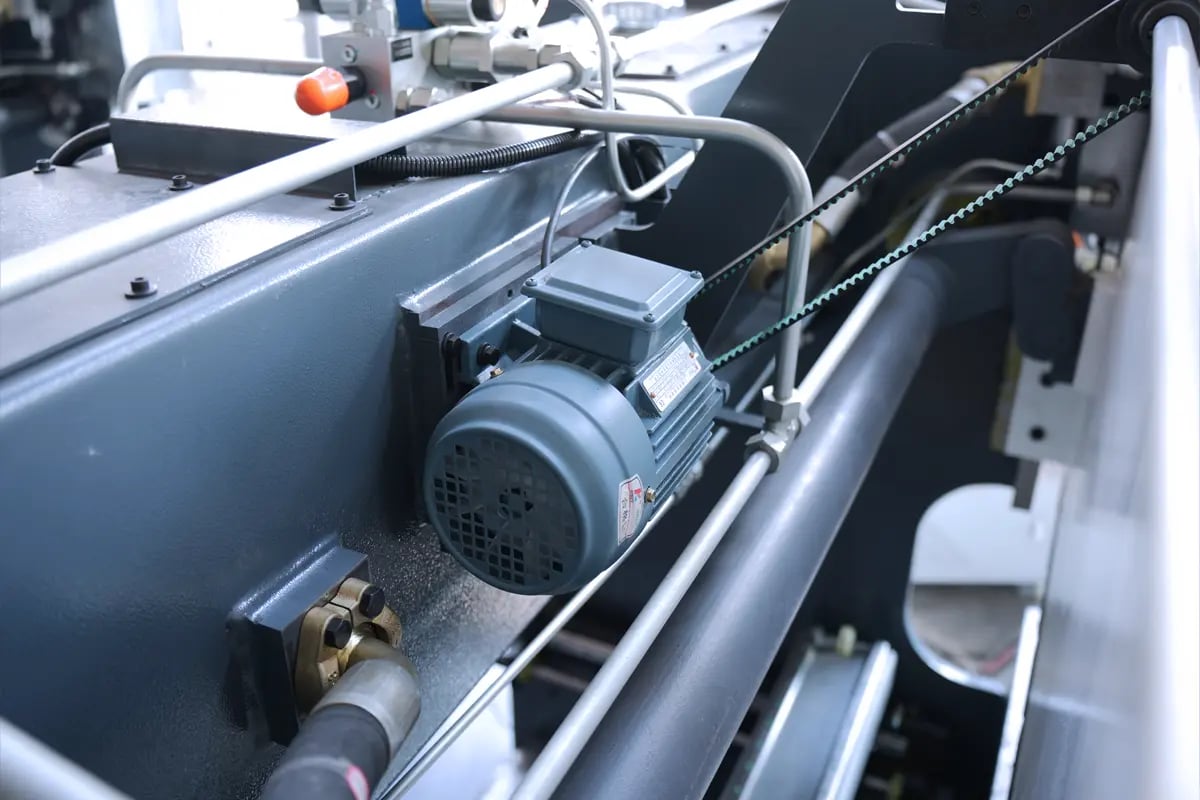

Moteur principal : Moteur Siemens – Allemagne
Servomoteur : ESTUN
Pédale de commande : KACON – Corée du Sud
Système hydraulique : PREMIER – États-Unis

Pompe à huile : PREMIÈRE – États-Unis
Joint d'étanchéité : PARKER – Amérique
Moteur à haut rendement – Classe IE3
Connecteur de tube : EMB – Allemagne
Butée arrière : SHAC – Taïwan
Y-axis travel switch: Schneider

Équipement standard

Introduction à la configuration

Analyse par éléments finis et analyse des contraintes

Analyse des contraintes et analyse par éléments finis

The CAE software SOLIDWORKS used as the method to analyze the linear static construction, stress and deformation for press break and laser cutting machine frames. So for complicated structures, highly complex loading’s, transient modelling and combination of the above.

Système de contrôle ESTUN NC

Commande ESTUN E21

Commande de butée arrière
Commandez le moteur ou l'onduleur commun
Positionnement intelligent sur les axes X et Y
Programmation multi-étapes, 40 programmes, chaque programme comportant 25 étapes
Fonction de relais temporisé intégrée
Changement de fonction par simple pression d'un bouton
fonction de positionnement unilatéral
Sauvegarde et restauration des paramètres clés
Chinois et anglais
Système métrique

Pourquoi choisir une presse plieuse hydraulique KRRASS ?

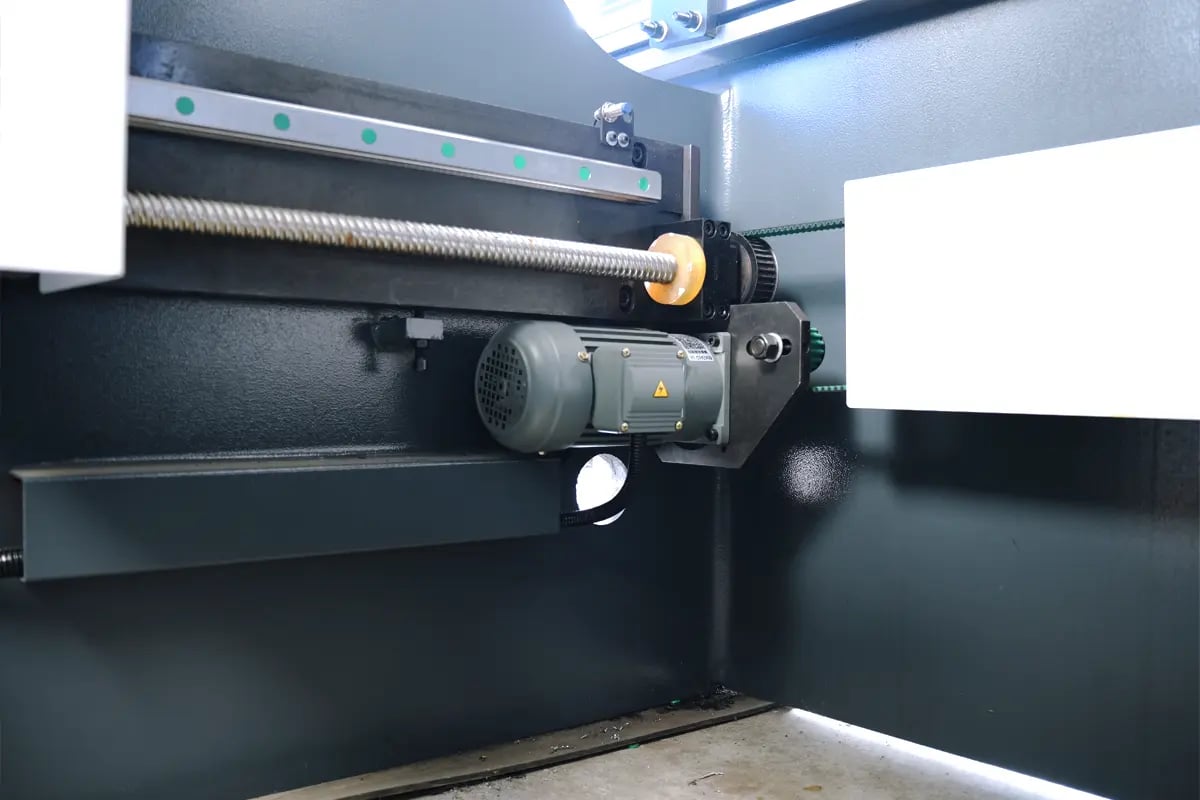

Hydraulic Press Brake Back Gauge System

L'un des facteurs les plus importants pour la capacité de pliage est la conception et la stabilité de la butée arrière. Une coupe de qualité est possible grâce à un produit parfait, une butée arrière stable et précise.

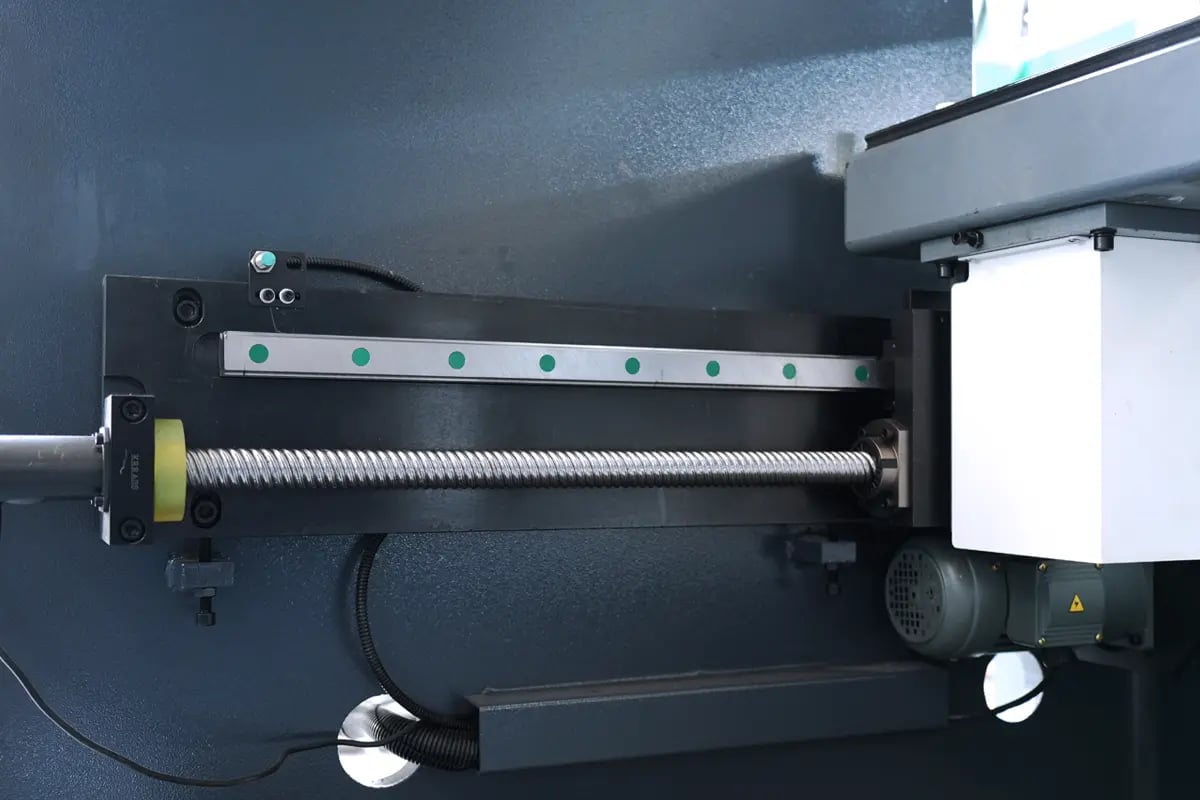

Le mouvement du système de butée arrière à vis à billes à grande vitesse est également assuré par des guides linéaires, ce qui permet à la butée arrière d'avoir une longue durée de vie, une plus grande sensibilité et une meilleure résistance aux collisions.

Poinçons et matrices

The Hydraulic Presse plieuse Les poinçons et matrices seront l'un des points essentiels que nous aborderons avant votre commande. Chaque forme de pliage sera réalisée grâce à un jeu de poinçons et matrices adapté. Nous pouvons fournir l'outillage approprié en fonction des exigences de pliage spécifiques à chaque client.

More Details of Hydraulic Press Brake

Paramètres techniques de la presse plieuse hydraulique

Modèle	Pression de flexion (KN)	Longueur de courbure (mm)	Distance entre les montants (mm)	Profondeur de la gorge (mm)	Course du curseur (mm)	Hauteur d'ouverture maximale (mm)	Vitesse de descente sur l'axe Y (mm/s)	Vitesse de retour sur l'axe Y (mm/s)	Distance maximale sur l'axe X (mm)	Moteur principal (KW)
40T/1600	400	1600	950	230	100	320	80	70	300	3
40T/2500	400	2500	1850	230	100	320	80	70	600	5.5
63T/2500	630	2500	1900	250	100	320	80	70	600	5.5
63T/3200	630	3200	2560	250	100	320	80	70	600	5.5
80T/2500	800	2500	1990	300	100	320	80	70	600	7.5
80T/3200	800	3200	2560	320	100	350	80	70	600	7.5
80T/4000	800	4000	3200	320	100	350	80	70	600	7.5
100T/2500	1000	2500	1990	320	120	350	80	70	600	7.5
100T/3200	1000	3200	2600	320	150	400	80	70	600	7.5
100T/4000	1000	4000	3200	320	150	400	90	82	600	7.5
125T/2500	1250	2500	1990	320	150	400	90	82	600	11
125T/3200	1250	3200	2600	320	150	400	90	82	600	11
125T/4000	1250	4000	3200	320	150	400	90	82	600	11
160T/2500	1600	2500	1990	320	200	460	90	86	600	11
160T/3200	1600	3200	2580	320	200	460	90	86	600	11
160T/4000	1600	4000	2900	320	200	460	90	86	600	11
160T/5000	1600	5000	3900	320	200	460	90	86	600	11
160T/6000	1600	6000	4900	320	200	460	90	86	600	11
200T/2500	2000	3200	1990	320	200	460	90	86	600	11
200T/3200	2000	3200	2480	320	200	460	90	86	600	11
200T/4000	2000	4000	2900	320	200	460	90	86	600	11
200T/5000	2000	5000	3900	320	200	460	90	86	600	11
200T/6000	2000	6000	4900	320	200	460	90	86	600	11
250T/3200	2500	3200	2450	400	250	590	90	86	600	18.5
250T/4000	2500	4000	2900	400	250	590	90	86	600	18.5
250T/5000	2500	5000	3900	400	250	590	90	86	600	18.5
250T/6000	2500	6000	4900	400	250	590	90	86	600	18.5
300T/3200	3000	3200	2450	400	250	590	90	86	600	22
300T/4000	3000	4000	2900	400	250	590	90	86	600	22
300T/5000	3000	5000	3900	400	250	590	90	86	600	22
300T/6000	3000	6000	4900	400	250	590	90	86	600	22
400T/3200	4000	3200	2400	400	250	590	90	86	600	30
400T/4000	4000	4000	2900	400	250	590	90	86	600	30
400T/5000	4000	5000	3900	400	250	590	90	86	600	30
400T/6000	4000	6000	4900	400	250	590	90	86	600	30
500T/4000	5000	4000	2900	400	250	590	90	86	600	45
500T/5000	5000	5000	3900	400	250	590	90	86	600	45
500T/6000	5000	6000	4900	400	320	590	90	86	600	45
600T/4000	6000	4000	2900	400	320	590	90	86	600	55
600T/5000	6000	5000	3900	400	320	590	90	86	600	55
600T/6000	6000	6000	4900	400	320	590	90	86	600	55
600T/7000	6000	7000	5900	400	320	590	90	86	600	55
600T/8000	6000	8000	6900	400	320	590	90	86	600	55
