Descubra la clave para el doblado de precisión con este completo prensa plegadora Guía. Aprenda a calcular la tolerancia de plegado mediante fórmulas básicas y avanzadas. Incluye tablas de tolerancia de plegado para materiales como chapa de acero laminada en frío (SPCC), placas de aluminio y placas de cobre. Ideal para profesionales que buscan un conformado de metales eficiente y preciso.
- ¿Qué es el margen de curvatura?
- Cómo afecta el margen de curvatura a las dimensiones generales
- Importancia del cálculo preciso de la tolerancia de curvatura
- La anatomía de una prensa plegadora
- Tipos de metales comúnmente utilizados
- Factores que afectan la tolerancia de curvatura
- ¿Qué es la fórmula de tolerancia de curvatura y por qué es importante en la fabricación de chapa metálica?
- Fórmula básica para la tolerancia de curvatura
- Cómo calcular el factor “K”
- Ejemplo del mundo real: Cálculo del margen de curvatura paso a paso
- Tabla de tolerancias de flexión para chapa de acero laminada en frío SPCC (chapa electrogalvanizada SECC)
- Tabla de tolerancias de doblado para placas de aluminio

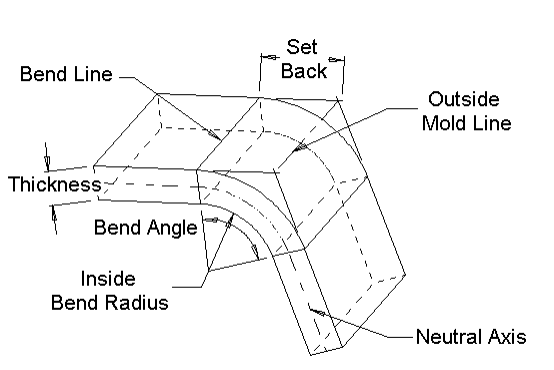

¿Qué es el margen de curvatura?
En pocas palabras, el margen de plegado es la longitud adicional de chapa metálica necesaria para un pliegue. Al doblar una pieza de metal, esta se estira. Sí, has leído bien, se estira como la masa de pizza (bueno, no exactamente como la masa de pizza, pero ya te haces una idea). Y no, no se puede calcular a ojo; hay que calcularlo. ¿Por qué? Porque un margen de plegado mal calculado puede provocar todo tipo de problemas, como desperdicio de material o, peor aún, un producto inutilizable. Piensa en él como el GPS de tu prensa plegadora; te ayuda a navegar por las complejidades del plegado de placas de acero, láminas de aluminio y otros metales.
Para aquellos de ustedes que tengan curiosidad sobre el fórmula de tolerancia de curvatura, it's often represented as BA = [(π/180) x (Ángulo de curvatura) x (Radio interior + Espesor del material)]. We'll dive deeper into Cómo calcular el margen de curvatura y otros temas relacionados como fórmula del radio de curvatura y cálculo de la fuerza de flexión de chapa metálica en las próximas secciones, ¡así que esperen!
Cómo afecta el margen de curvatura a las dimensiones generales
Let's get real for a moment—bending metal isn't a casual stroll in the park. One slight mistake and your project might turn into something that resembles modern art rather than a functional piece. That's why understanding how margen de curvatura affects the overall dimensions is crucial. It's like baking a cake; you can't just toss ingredients into a bowl and expect a Michelin-star dessert. You have to measure and calculate. But don't worry, it's not as complex as it sounds!
You see, when you bend a metal sheet, the metal along the inner radius compresses while the metal along the outer radius stretches. This deformation isn't just happening in the 'bending zone'; it extends a bit beyond it. And this is where margen de curvatura Este pequeño número te indica cuánto material adicional necesitas para que la curva se produzca sin problemas.
Ever heard of the phrase, "Measure twice, cut once?" The same logic applies here, especially when dealing with radio de curvatura de la placa de acero o cálculo de la fuerza de flexión de chapa metálica. Calcular mal el margen de doblez puede alterar drásticamente las dimensiones, lo que resulta en mayores costos de material y retrasos. En esencia, el margen de doblez es ese margen adicional que se añade para asegurarse de no quedarse corto. Imagine confeccionar un traje; siempre se deja un poco de espacio para la puntada final, ¿verdad? El mismo concepto aplica aquí.
Importancia del cálculo preciso de la tolerancia de curvatura
If you've been following along, you're probably starting to realize that margen de curvatura isn't just some arbitrary number you can ignore. But how critical is it, really? Well, let's just say it's as essential as the yeast in a loaf of bread. Without it, everything falls flat.
Incorrecto cálculos de tolerancia de curvatura Puede tener consecuencias de gran alcance. En primer lugar, está el problema obvio del desperdicio de material. Si los cálculos son erróneos, se obtendrá material en exceso o en defecto, y en el mundo de la fabricación, cada centímetro y cada onza cuenta. Además, el desperdicio de material aumenta los costos del proyecto, algo con lo que nadie quiere lidiar.
But wait, there's more. Incorrect calculations aren't just costly; they can also be downright dangerous. Imagine a scenario where you're working on a load-bearing structure and miscalculate the margen de curvatura. Lo que queda es una estructura potencialmente inestable que representa un riesgo para la seguridad. En tales casos, radio de curvatura de la placa de acero y cálculo de la fuerza de flexión de chapa metálica También se vuelven primordiales.
There's also the issue of time. Corrections take time, especially if you're dealing with large-scale projects. You'll need to re-measure, re-cut, and re-bend, setting you back significantly in terms of project timelines. Remember, time is money in the manufacturing world.
Entonces, conseguir tu cálculo de la tolerancia de curvatura right the first time is not just advisable—it's imperative. Think of it as the thread that holds the fabric of your project together. Neglect it, and you're opening up a Pandora's box of complications.
La anatomía de una prensa plegadora
Antes de que comprendas completamente conceptos como margen de curvatura y radio de curvatura de la placa de acero, it's essential to understand the machine you're working with—a press brake. Just as you wouldn't drive a car without understanding its basic components, you shouldn't operate a press brake without knowing its anatomy.
Componentes principales y sus funciones
A press brake is more than just a hunk of metal; it's a symphony of parts working in harmony. Let's break down its main components:
- Cama y carnero: La bancada es la parte inferior fija donde se coloca la chapa. El cilindro es la parte superior móvil que proporciona la fuerza necesaria para doblar el metal.
- Tope trasero: Think of this as your ruler; it's what you use to accurately position the metal before the bend.
- Troquel y punzón: Estas son las herramientas que entran en contacto con la chapa metálica para realizar el doblez. El punzón empuja el metal hacia la matriz para crear el doblez.
- Panel de control: This is the 'brain' of the operation, where you input all your settings like margen de curvatura, ángulo y fuerza.
En qué se diferencian las prensas plegadoras de otros equipos de plegado
You might wonder, "Aren't all bending machines the same?" The answer is a resounding no. While all bending machines serve the purpose of bending metal, the way they achieve it can differ widely.
Las prensas plegadoras, por ejemplo, ofrecen una precisión inigualable. Suelen ser programables, lo que permite introducir secuencias de plegado complejas, a diferencia de máquinas más sencillas como las plegadoras o las curvadoras de rodillos, que ofrecen menos control. Por eso, una prensa plegadora es la máquina ideal para proyectos que requieren alta precisión, como ensamblajes metálicos complejos.
Y no olvidemos que con las prensas plegadoras tienes la flexibilidad de cambiar la matriz y el punzón para adaptarte a diferentes necesidades de plegado, algo que muchas otras máquinas no ofrecen.
Tipos de metales comúnmente utilizados
La receta para un proyecto de plegado exitoso no termina con conocer su prensa plegadora al dedillo, ni siquiera con dominar el arte de cálculos de tolerancia de curvatura. El tipo de metal con el que se trabaja es la guinda del pastel. Es como elegir la madera adecuada para un mueble. Cada metal tiene sus propias propiedades, ventajas y desafíos.
El acero y sus variedades
El acero suele ser la opción predilecta de muchos fabricantes. Pero ¿sabías que no todos los aceros son iguales? Contamos con acero al carbono, acero inoxidable y acero de baja aleación de alta resistencia, entre otros.
- Acero carbono: Conocido por su versatilidad y asequibilidad. Es de uso común, pero tenga cuidado con su susceptibilidad a la corrosión.
- Acero inoxidable: Su elección cuando necesita resistencia a la corrosión. Sin embargo, a menudo requiere mayor cálculos de fuerza de flexión.
- Acero de baja aleación y alta resistencia: Si buscas resistencia sin peso, esta es la solución ideal. Ideal para aplicaciones automotrices.
Aluminio y sus aleaciones
El aluminio es el campeón de peso pluma en el mundo de los metales. Es más ligero que el acero, pero aun así ofrece una resistencia considerable. Sus aleaciones, como la 6061 y la 7075, ofrecen mayor resistencia y otras propiedades deseables.
- Aluminio 6061: Conocido por su versatilidad y soldabilidad. Se utiliza frecuentemente en marcos y estructuras.
- Aluminio 7075: Si busca resistencia, el 7075 supera a la mayoría de las aleaciones de aluminio y es ideal para aplicaciones aeroespaciales.
Otros metales y consideraciones especiales
Por supuesto, el mundo de los metales no se limita solo al acero y al aluminio. Existen otras opciones como el cobre, el latón y el titanio. Cada una presenta sus propias consideraciones especiales, como la conductividad del cobre o la resistencia a la corrosión del latón. Estos metales pueden requerir... fórmulas de radio de curvatura y cálculos de tolerancia de curvatura.
Factores que afectan la tolerancia de curvatura
Entendiendo cómo calcular la tolerancia de curvatura Es como cocinar una comida gourmet; necesitas saber cómo cada ingrediente, o en este caso, factor, afecta el producto final. Pasar por alto estos elementos cruciales podría llevar a resultados nada apetitosos. Entonces, ¿cuáles son estos ingredientes clave?
Espesor del material
El grosor no es solo una dimensión; es un factor crítico para determinar el comportamiento del material durante el proceso de doblado. Los materiales más gruesos generalmente requieren mayor fuerza y pueden afectar significativamente su... fórmula de tolerancia de curvatura.
Radio de curvatura
Ah, el radio de curvatura, ¡la curvatura misma de tu curva! Aquí es donde tu fórmula del radio de curvatura Entra en juego. Un radio menor resultará en una curva más pronunciada, lo que requerirá más fuerza y afectará la tolerancia de curvatura. Cuanto mayor sea el radio, más suave será la curva, lo que implica un cálculo diferente.
Ángulo de curvatura
¿Hasta dónde desea llegar? ¿90 grados? ¿45? Este ángulo juega un papel importante en la determinación del margen de curvatura. Los ángulos más altos generalmente implican más material y, por lo tanto, requieren precisión. cálculos de curvatura.
Dirección de la veta
Por último, pero no menos importante, la dirección de la veta. Considérela como el flujo natural del metal. Doblarlo contra la veta podría provocar grietas o debilitamiento del material. Por lo tanto, debe tenerla en cuenta al... Cálculos de fuerza de flexión de chapa metálica.
¿Qué es la fórmula de tolerancia de curvatura y por qué es importante en la fabricación de chapa metálica?
You've probably heard the phrase "Measure twice, cut once." In sheet metal fabrication, it's more like "Calculate twice, bend once." Making accurate bends requires a deep understanding of the fórmula de tolerancia de curvatura. Entonces, ¿qué es esta fórmula mágica y por qué es tan crucial?
La fórmula de tolerancia de curvatura revelada
En su forma más simple, la fórmula de tolerancia de curvatura se puede expresar como:
BA = [(π/180) × (R + (K × T)) × A]
- LICENCIADO EN LETRAS: Tolerancia de curvatura
- π: Pi, aproximadamente 3,14159
- R: Radio de curvatura
- K: Factor K, un valor que representa la ubicación del eje neutro
- T: Espesor del material
- A: Ángulo de curvatura
Dominar esta fórmula es como tener una hoja de trucos para un examen difícil. Te ayuda a anticipar el comportamiento del metal, guiándote hacia un doblado lo más preciso posible.
La importancia en la fabricación de chapa metálica
¿Por qué debería importarle la fórmula de tolerancia de plegado al doblar chapa metálica? La respuesta es simple: precisión y rentabilidad. Realizar los plegados correctamente a la primera elimina el desperdicio de materiales y tiempo: una situación beneficiosa para todos en el mundo de la fabricación.
Un error de cálculo podría significar la diferencia entre un proyecto exitoso y un montón de metal inutilizable. Al comprender y utilizar eficazmente... fórmula de tolerancia de curvatura, you’re not just bending metal; you're bending it in the most efficient way possible.
Fórmula básica para la tolerancia de curvatura
Al sumergirse en el mundo de la fabricación de chapa metálica, un término que no puede ignorar es margen de curvatura. Pero ¿cuál es la fórmula detrás de esto y por qué es importante?
Orígenes de la fórmula de tolerancia de curvatura
La fórmula de tolerancia de plegado surgió para estimar con precisión la longitud de estiramiento necesaria para las operaciones de plegado. Esta fórmula está intrínsecamente ligada al radio interior (IR), determinado por la abertura de la matriz en V inferior. Para materiales como el acero dulce, el radio interior se calcula como (5/32 x abertura de la matriz en V inferior (W), cuando el radio del punzón es menor que (5/32 x W).
Ecuaciones cruciales para la tolerancia de curvatura
La fórmula para la tolerancia de curvatura se puede clasificar en dos ecuaciones fundamentales basadas en el radio interior (IR) y el espesor del material (t):
Si IR< Espesor del material (t)
Tolerancia de curvatura = (3,1416/180) x (IR + t/3) x A
Si IR > 2 x Espesor del material (t)
Tolerancia de curvatura = (3,1416/180) x (IR + t/2) x A
Where A = 180 - Bend Included Angle.
Interpolación entre fórmulas
Si el radio interior resulta ser igual a t o 2t, o está entre t y 2t, deberá interpolar el margen de curvatura de las dos fórmulas principales.
Una fórmula alternativa para la tolerancia de curvatura
Otra fórmula robusta para calcular el margen de curvatura es:
Tolerancia de flexión = A*π/180*(R+K*T)
En esta fórmula, A es el ángulo de curvatura en grados, R es el radio de curvatura interior, K es una constante y T es el espesor del material.
Simplificando la fórmula para curvas de 90 grados
Tolerancia de flexión = π/2(R+K*T)
En resumen, dominar estas fórmulas de tolerancia de plegado es fundamental para cualquier profesional de la fabricación de chapa metálica. Esto no solo garantiza el cálculo correcto de la longitud del material, sino que también promueve operaciones de plegado eficientes y precisas.
How to Calculate the "K" Factor
The "K" factor is a critical variable in bending calculations, representing the location of the neutral axis in the material being bent. It's essentially the ratio of the neutral axis's position to the material thickness.
Understanding the "K" Factor
The "K" factor varies depending on the material, bending operation, and machine used. It falls within a range of 0 to 0.5, usually. A "K" factor closer to 0 means more stretching, whereas a factor closer to 0.5 indicates more compression.
Methods for Calculating "K" Factor
The "K" factor can be calculated using empirical methods, by physically bending a sample piece and measuring it, or through specialized software for sheet metal design.
Método empírico
El método empírico consiste en crear una pieza de prueba con el mismo material, espesor y radio de curvatura que el proyecto. Realice el doblado, mida las longitudes de las secciones curvas y planas, y utilice estas medidas para calcular el factor "K".
Método de software
El software CAD moderno suele incluir herramientas para estimar el factor "K" basándose en variables de entrada como las propiedades del material, el radio de curvatura y el ángulo. Este método suele ser más rápido, pero puede requerir ajustes para aplicaciones de alta precisión.
Consideraciones importantes
El factor "K" no es un valor constante para todos los materiales ni para todas las operaciones de plegado. Debe verificarse o calibrarse para cada nuevo proyecto o tipo de material a fin de garantizar cálculos de plegado precisos.
Ejemplo del mundo real: Cálculo del margen de curvatura paso a paso
Detalles del material y la máquina
Para este ejemplo, supongamos que estamos trabajando con acero dulce de 0,125 pulgadas de espesor, un ángulo de curvatura de 90 grados y un radio de curvatura interior de 0,25 pulgadas.
Cálculo con fórmula básica
Utilizando la fórmula básica para el margen de curvatura:
Tolerancia de curvatura = Ángulo * (π / 180) * (Radio + Factor K * Espesor)
Suponiendo un factor K de 0,42, obtenemos:
Margen de curvatura = 90 * (π / 180) * (0,250 + 0,42 * 0,125) = 0,475""
Verificación con fórmulas avanzadas
Para verificarlo, podemos utilizar fórmulas avanzadas adaptadas a las propiedades del material. Para acero dulce, con una abertura de matriz en V menor, la fórmula se convierte en:
Si IR< Espesor del material (t): Tolerancia de curvatura = (3,1416/180) x (IR + t/3) x A
Aquí, A = (180 - 90) = 90 y IR = 0,25, t = 0,125.
Entonces, Tolerancia de curvatura = (3,1416/180) * (0,25 + 0,125/3) * 90 ≈ 0,477""
Los valores son cercanos, lo que confirma la precisión de nuestros cálculos iniciales.
Tabla de tolerancias de flexión para chapa de acero laminado en frío SPCC (chapa electrogalvanizada SECC)
| TELEVISOR | Ángulo | 0.6 | 0.8 | 1 | 1.2 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | Tamaño más corto |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| V4 | 90 | 0.9 | 1.4 | 2.8 | ||||||||||
| V4 | 120 | 0.7 | ||||||||||||
| V4 | 150 | 0.2 | ||||||||||||
| V6 | 90 | 1.5 | 1.7 | 2.15 | 4.5 | |||||||||
| V6 | 120 | 0.7 | 0.86 | 1 | ||||||||||
| V6 | 150 | 0.2 | 0.3 | 0.4 | ||||||||||
| V7 | 90 | 1.6 | 1.8 | 2.1 | 2.4 | 5 | ||||||||
| V7 | 120 | 0.8 | 0.9 | 1 | ||||||||||
| V7 | 150 | 0.3 | 0.3 | 0.3 | ||||||||||
| V8 | 90 | 1.6 | 1.9 | 2.2 | 2.5 | 5.5 | ||||||||
| V8 | 30 | 0.3 | 0.34 | 0.4 | 0.5 | |||||||||
| V8 | 45 | 0.6 | 0.7 | 0.8 | 1 | |||||||||
| V8 | 60 | 1 | 1.1 | 1.3 | 1.5 | |||||||||
| V8 | 120 | 0.8 | 0.9 | 1.1 | 1.3 | |||||||||
| V8 | 150 | 0.3 | 0.3 | 0.2 | 0.5 | |||||||||
| V10 | 90 | 2.7 | 3.2 | 7 | ||||||||||
| V10 | 120 | 1.3 | 1.6 | |||||||||||
| V10 | 150 | 0.5 | 0.5 | |||||||||||
| V12 | 90 | 2.8 | 3.65 | 4.5 | 8.5 | |||||||||
| V12 | 30 | 0.5 | 0.6 | 0.7 | ||||||||||
| V12 | 45 | 1 | 1.3 | 1.5 | ||||||||||
| V12 | 60 | 1.7 | 2 | 2.4 | ||||||||||
| V12 | 120 | 1.4 | 1.7 | 2 | ||||||||||
| V12 | 150 | 0.5 | 0.6 | 0.7 | ||||||||||
| V14 | 90 | 4.3 | 10 | |||||||||||
| V14 | 120 | 2.1 | ||||||||||||
| V14 | 150 | 0.7 | ||||||||||||
| V16 | 90 | 4.5 | 5 | 11 | ||||||||||
| V16 | 120 | 2.2 | ||||||||||||
| V16 | 150 | 0.8 | ||||||||||||
| V18 | 90 | 4.6 | 13 | |||||||||||
| V18 | 120 | 2.3 | ||||||||||||
| V18 | 150 | 0.8 | ||||||||||||
| V20 | 90 | 4.8 | 5.1 | 6.6 | 14 | |||||||||
| V20 | 120 | 2.3 | 3.3 | |||||||||||
| V20 | 150 | 0.8 | 1.1 | |||||||||||
| V25 | 90 | 5.7 | 6.4 | 7 | 17.5 | |||||||||
| V25 | 120 | 2.8 | 3.1 | 3.4 | ||||||||||
| V25 | 150 | 1 | 1 | 1.2 | ||||||||||
| V32 | 90 | 7.5 | 8.2 | 22 | ||||||||||
| V32 | 120 | 4 | ||||||||||||
| V32 | 150 | 1.4 | ||||||||||||
| V40 | 90 | 8.7 | 9.4 | 28 | ||||||||||
| V40 | 120 | 4.3 | 4.6 | |||||||||||
| V40 | 150 | 1.5 | 1.6 |
Tabla de tolerancias de doblado para placas de aluminio
| TELEVISOR | Ángulo | 0.6 | 0.8 | 1 | 1.2 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | Tamaño más corto |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| V4 | 1.4 | 2.8 | ||||||||||||
| V6 | 1.6 | 4.5 | ||||||||||||
| V7 | 1.6 | 1.8 | 5 | |||||||||||
| V8 | 1.8 | 2.4 | 3.1 | 5.5 | ||||||||||
| V10 | 2.4 | 3.2 | 7 | |||||||||||
| V12 | 2.4 | 3.2 | 8.5 | |||||||||||
| V14 | 3.2 | 10 | ||||||||||||
| V16 | 3.2 | 4 | 4.8 | 11 | ||||||||||
| V18 | 4.8 | 13 | ||||||||||||
| V20 | 4.8 | 14 | ||||||||||||
| V25 | 4.8 | 5.4 | 6 | 17.5 | ||||||||||
| V32 | 6.3 | 6.9 | 22 |
Conclusión: Su camino hacia el doblado de precisión
Dominar el arte de la tolerancia de plegado es fundamental para lograr resultados precisos y rentables en el conformado de metales. Para quienes buscan optimizar aún más sus procesos de doblado de metales, nuestro Prensas plegadoras fabricados por Krrass son la solución perfecta. Visita www.krrass.com para explorar una amplia gama de soluciones para todas sus necesidades de conformado de chapa metálica.
