Он листогибочный пресс с ЧПУ Гибочный станок является важным оборудованием в обработке листового металла, и точность его работы напрямую влияет на точность гибки заготовки. В процессе гибки заготовки гибочный станок подвергается наибольшему усилию на обоих концах направляющей, а реактивная сила во время гибки листа вызывает вогнутую деформацию на нижней поверхности направляющей. Деформация средней части направляющей является наибольшей, и размер конечного угла гибки заготовки изменяется по всей длине. Для устранения негативных последствий, вызванных деформацией направляющей, необходимо компенсировать ее прогиб. Система компенсации прогиба листового металла. Распространенные методы компенсации включают гидравлическую и механическую компенсацию, обе из которых вызывают упругую деформацию вверх в средней части рабочего стола для компенсации деформации направляющей станка, что обеспечивает точность обработки поверхности шва и повышает точность заготовки.
Гидравлическое выравнивание выпуклостей
Гидравлическая система компенсации выпуклости рабочего стола гибочного станка с ЧПУ состоит из набора цилиндров, установленных в нижней части рабочего стола. Положение и размеры каждого компенсационного цилиндра проектируются в соответствии с кривой компенсации прогиба, полученной в результате конечно-элементного анализа ползуна и рабочего стола. Гидравлическая компенсация выпуклости в нейтральном положении осуществляется за счет относительного смещения между тремя вертикальными пластинами: передней, средней и задней. Принцип заключается в реализации выпуклости за счет упругой деформации самой стальной пластины, поэтому величина компенсации может быть регулирована в пределах упругого диапазона рабочего стола.
Преимущества:
Гидравлическая система выравнивания кромок проста в эксплуатации, не требует большого количества рабочих и позволяет гнут высокоточные заготовки. Кроме того, станок с гидравлической системой компенсации обеспечивает полный контакт между верхней матрицей и плитой, предотвращая её смещение. Преимущество гидравлической системы выравнивания кромок заключается в том, что с увеличением времени эксплуатации станок не изнашивается, в то время как механическая компенсация приводит к износу. С точки зрения долговечности и простоты эксплуатации, предпочтительнее выбрать гидравлическую систему выравнивания кромок.
Недостатки:
Однако величина компенсации гидравлического прогиба зависит от многих факторов, таких как утечка гидравлического масла, неплотные соединения и т. д., что каждый раз влияет на величину гидравлического прогиба, приводя к несоответствиям и различиям в обработке каждой пластины.

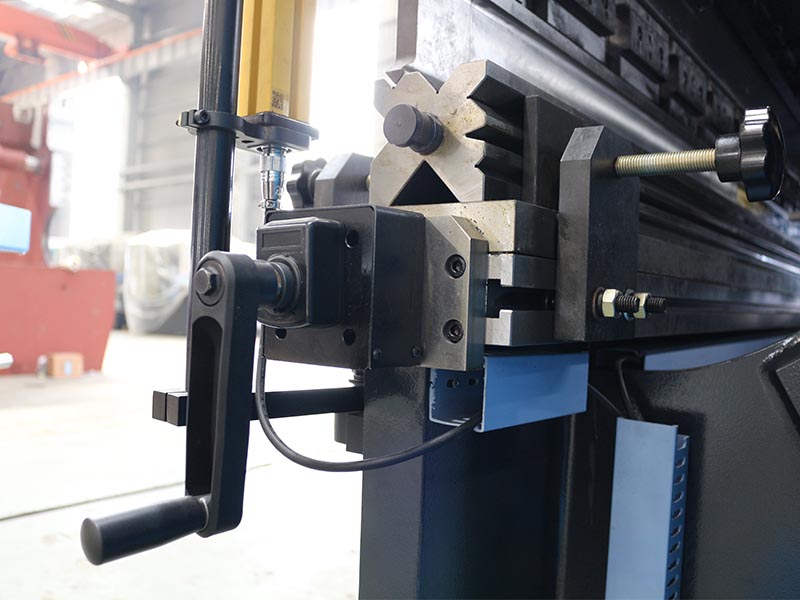

Механическое корончатое протезирование
Механическая компенсация выпуклости состоит из набора выступающих наклонных клиньев с наклонными поверхностями, причем каждый выступающий клин спроектирован в соответствии с кривой прогиба ползуна и рабочего стола на основе конечно-элементного анализа. Система числового управления рассчитывает необходимую величину компенсации в соответствии с силой нагрузки при изгибе заготовки (эта сила вызывает прогиб и деформацию ползуна и вертикальной пластины рабочего стола) и автоматически управляет относительным перемещением выпуклого клина для эффективной компенсации.
Деформация, создаваемая ползунком и вертикальной пластиной рабочего стола, позволяет получить идеально гнутую заготовку. Механическая компенсация деформации осуществляется путем управления положением для достижения “предварительного удара”. Набор клиньев образует линию вдоль рабочего стола. Кривая с одинаковым отклонением обеспечивает постоянный зазор между верхней и нижней формами во время гибки, гарантируя, что угол гибки заготовки электрогидравлического гибочного станка в продольном направлении будет постоянным.
Преимущества:
Механическая компенсация прогиба заключается в компенсации положения рабочего стола с помощью клинового блока. Наклонные клинья могут быть одиночными и многокомпонентными. Механическая компенсация прогиба, состоящая из нескольких компонентов, имеет больше точек компенсации, чем 3 точки компенсации в обычной гидравлической системе, отсутствует «слепая зона» компенсации, обеспечивает высокую точность обработки заготовки и малую разницу между отдельными обрабатываемыми пластинами, что делает её подходящей для массового производства. По сравнению с гидравлической системой компенсации прогиба, механическая система проще, не вызывает утечек масла и других проблем, имеет низкий процент отказов и является экологически безопасной.
Недостатки:
Механическая обработка кромок со временем приводит к износу наклонного клина, что влияет на эффект компенсации. Операции механической обработки кромок требуют высоких стандартов. Если одну и ту же заготовку необходимо сгибать несколько раз, рабочим приходится вносить корректировки в режиме реального времени. Даже при достаточном опыте рабочие могут допускать непредсказуемые ошибки.
В целом, механическая и гидравлическая компенсация выпуклости имеют свои преимущества, но у всех есть и недостатки. Однако производители гибочных станков с ЧПУ, обладающие научно-исследовательскими возможностями, планируют компенсировать недостаток механической и гидравлической компенсации за счет технологического развития. Это также будущее развития гибочных станков с ЧПУ. Необходимо внедрять инновации!
