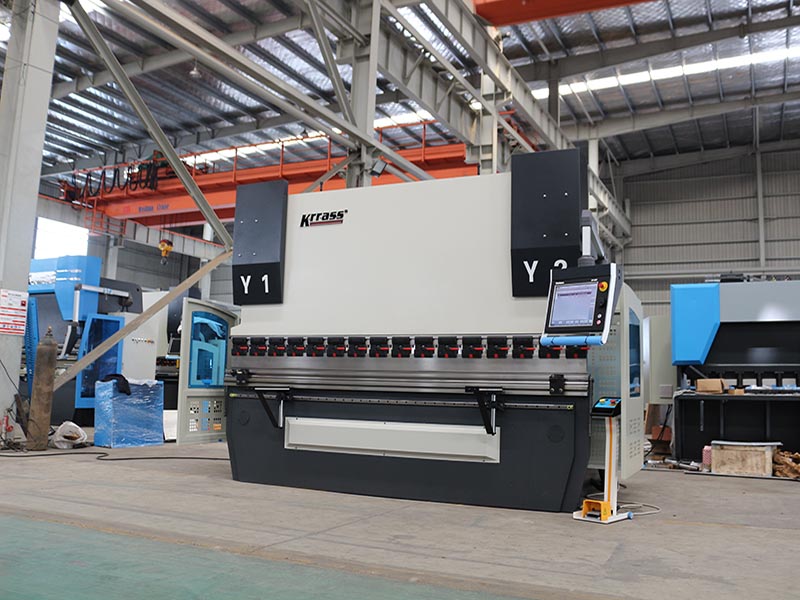

Правильный метод и процедура работы гидравлического листогибочного пресса.

Сегодня я хочу познакомить вас с правильным методом работы... Гидравлический листогибочный пресс.Пожалуйста, следуйте указаниям редактора, чтобы понять это.

1. Установите верхнюю и нижнюю формы:

1. Проверьте оборудование и выберите соответствующие верхнюю и нижнюю пресс-формы для установки в соответствии с требованиями к форме, толщине и размерам изделия;
2. Закрепите верхнюю матрицу на верхней крепежной пластине хода с помощью шестигранного ключа и шестигранных винтов;
3. Ослабьте позиционирующее и нижнее зажимное устройство пресс-формы и отрегулируйте нижнюю пресс-форму так, чтобы она соответствовала верхней пресс-форме (нижнюю пресс-форму в данный момент затянуть нельзя).

2. Регулировка хода:

1. Нажмите на ножной переключатель, чтобы переместить верхнюю матрицу вниз;
2. Когда расстояние между верхней и нижней формами приблизится к {t+(5-10 мм)} (толщина листа t), отрегулируйте регулятор хода на задней панели гибочного станка так, чтобы текущее положение нижней мертвой точки хода верхней формы находилось в точке, соответствующей ее текущему положению;
3. Нажмите на ножной переключатель, чтобы вернуть верхнюю форму в верхнюю мертвую точку, нажмите и удерживайте переключатель точной регулировки хода, чтобы верхняя форма опустилась более чем на {t+(5-10 мм)}, нажмите на ножной переключатель, чтобы опустить верхнюю форму, и канавка нижней формы будет полностью отшлифована и закрыта, а нижняя форма в этот момент зафиксирована с помощью устройства фиксации нижней формы;
4. Верхняя часть пресс-формы отводится вверх нажатием на ножной переключатель;

3. Пробный изгиб:

1. Поместите обрезки картона той же толщины, что и в процессе гибки, в паз нижней формы;
2. Нажмите на ножной переключатель, чтобы опустить верхнюю матрицу и согнуть материал. Отрегулируйте переключатель точной настройки хода, чтобы угол сгиба материала соответствовал техническим требованиям чертежа;
3. Нажмите на ножной переключатель, чтобы верхняя матрица вернулась в верхнюю мертвую точку.

4. Отрегулируйте положение:

1. Определите высоту изгиба h в соответствии с чертежами и технологическими требованиями;
2. Регулируйте положение по высоте изгиба до тех пор, пока высота согнутой заготовки не будет соответствовать требованиям чертежа;
3. Один из методов регулировки и позиционирования:
   (1) Измерьте расстояние L от центра канавки нижней формы до внешнего края нижней формы;
   (2) Используйте штангенциркуль и переключатель регулировки положения, чтобы отрегулировать размер кромки в соответствии с позиционером = L + h.

5. Тестирование:

Извлеките заготовку, чтобы проверить, соответствуют ли угол изгиба и размеры техническим требованиям чертежа. Если нет, продолжайте тестирование пресс-формы и корректируйте ее положение до тех пор, пока угол изгиба заготовки не будет соответствовать требованиям чертежа.

6. Разместите заготовку:

1. Поместите заготовку на нижнюю форму вручную и плотно зафиксируйте передний конец;
2. Держите заготовку в руке, соблюдая расстояние примерно в одну руку от человека и заготовки;
3. При обработке больших заготовок для гибки требуется помощь двух или более человек.

7. изгиб:

1. Нажмите ногой на переключатель хода педали вниз;
2. По мере закрытия верхней и нижней форм, два конца заготовки будут медленно поворачиваться вверх (будьте осторожны, чтобы не поцарапать руки);
3. Когда верхняя матрица достигнет нижней мертвой точки, надавите ногой на педаль, чтобы перевести переключатель хода вверх до верхней мертвой точки;
4. Удалите заготовку и установите её на место;
5. Если речь идёт о гибке партий, то шаги те же, что описаны выше.

8. Конец процесса сгибания:

1. Опустите верхнюю матрицу до нижней мертвой точки;
2. Отключите источник питания;
3. Уберите место происшествия.

Выше представлена вся информация о гидравлическом листогибочном прессе, подготовленная сегодня редактором. Надеюсь, это вам поможет.
