Dobradeira de chapas metálicas com controlador DA-41T

Dobradeira de chapas metálicas (Controlador DA-41T)

Chapa metálica econômica Máquina de Dobrar Com o controlador DA-41T, unidade de controle fácil de usar, estrutura robusta, design impecável, alta eficiência, soluções para uso com múltiplas ferramentas, conformidade com os mais altos padrões de segurança CE e preço acessível, torna-se líder mundial em sua categoria. É ideal para soluções com alta sensibilidade à curvatura e que exigem eficiência energética.

Dobradeira de chapas metálicas com controlador DA-41T - corte de chapas quadradas

Prensa dobradeira hidráulica simples e robusta

Dobradeira de chapas metálicas com controlador DA-41T - fabricantes de guilhotinas

A área de trabalho pode ser personalizada e todos os tipos de fixação de ferramentas podem ser instalados.

Dobradeira de chapas metálicas com controlador DA-41T - modelos de guilhotina

Prensa dobradeira hidráulica feita sob medida

Controlador: DELEM DA-41T
Componentes elétricos: Schneider Electric – França
Motor principal: Motor Siemens – Alemanha
Servomotor: ESTUN
Pedal de controle: KACON – Coreia do Sul
Sistema hidráulico: FIRST – EUA

Bomba de óleo: PRIMEIRO – EUA
Anel de vedação: PARKER – América
Motor de alta eficiência – Classe IE3
Conector de tubo: EMB – Alemanha
Backgauge: SHAC – Taiwan

Equipamento padrão

Introdução à Configuração

Análise de Elementos Finitos e Tensões

Análise de Tensões e Análise de Elementos Finitos

O software CAE SOLIDWORKS foi utilizado como método para analisar a estrutura estática linear, a tensão e a deformação das estruturas de máquinas de dobra de chapas metálicas e de máquinas de corte a laser. Isso permitiu a análise de estruturas complexas, carregamentos altamente complexos, modelagem transiente e a combinação dos métodos acima.

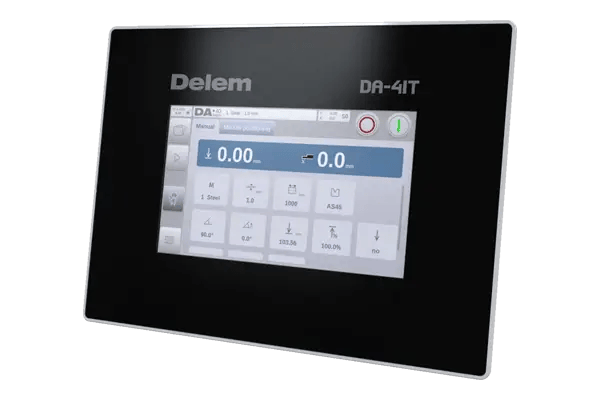

Sistema de controle DELEM NC

Controle DELEM DA-41T

Tela LCD colorida, TFT widescreen de 7 polegadas, alto brilho.
1024 x 600 pixels, cor de 32 bits
Memória para 100 programas, com 25 passos por programa.
Controle total por tela sensível ao toque (PCT-touch)
Biblioteca de ferramentas
Controle de parada do feixe (Y)
Controle do batente traseiro (X)
Função de retração
Movimentação manual de todos os eixos

Por que escolher a prensa dobradeira hidráulica KRRASS?

Sistema de batente traseiro para máquina de dobrar chapas metálicas

Um dos fatores mais importantes para a capacidade de dobra é o projeto e a estabilidade do batente traseiro. Cortes de qualidade são possíveis com um produto perfeito, um batente traseiro estável e preciso.

O movimento do sistema de batente traseiro com fuso de esferas de alta velocidade também é suportado por guias lineares, o que ajuda o batente traseiro a ter uma vida útil longa, maior sensibilidade e resistência a colisões.

Punções e matrizes

A chapa metálica Dobradeira de prensa Punções e matrizes serão um dos tópicos mais importantes que discutiremos antes de você fazer o pedido. Qualquer formato de dobra será executado com um conjunto adequado de punções e matrizes. Podemos fornecer as ferramentas apropriadas de acordo com as diferentes necessidades de dobra dos clientes.

Mais detalhes sobre a máquina de dobrar chapas metálicas

Parâmetros técnicos da prensa dobradeira hidráulica

Modelo	Pressão de flexão (KN)	Comprimento de curvatura (mm)	Distância entre os montantes (mm)	Profundidade da garganta (mm)	Curso do cursor (mm)	Altura máxima de abertura (mm)	Velocidade descendente no eixo Y (mm/seg)	Velocidade de deslocamento reverso no eixo Y (mm/seg)	Distância máxima no eixo X (mm)	Motor principal (kW)
40T/1600	400	1600	950	230	100	320	80	70	300	3
40T/2500	400	2500	1850	230	100	320	80	70	600	5.5
63T/2500	630	2500	1900	250	100	320	80	70	600	5.5
63T/3200	630	3200	2560	250	100	320	80	70	600	5.5
80T/2500	800	2500	1990	300	100	320	80	70	600	7.5
80T/3200	800	3200	2560	320	100	350	80	70	600	7.5
80T/4000	800	4000	3200	320	100	350	80	70	600	7.5
100T/2500	1000	2500	1990	320	120	350	80	70	600	7.5
100T/3200	1000	3200	2600	320	150	400	80	70	600	7.5
100T/4000	1000	4000	3200	320	150	400	90	82	600	7.5
125T/2500	1250	2500	1990	320	150	400	90	82	600	11
125T/3200	1250	3200	2600	320	150	400	90	82	600	11
125T/4000	1250	4000	3200	320	150	400	90	82	600	11
160T/2500	1600	2500	1990	320	200	460	90	86	600	11
160T/3200	1600	3200	2580	320	200	460	90	86	600	11
160T/4000	1600	4000	2900	320	200	460	90	86	600	11
160T/5000	1600	5000	3900	320	200	460	90	86	600	11
160T/6000	1600	6000	4900	320	200	460	90	86	600	11
200T/2500	2000	3200	1990	320	200	460	90	86	600	11
200T/3200	2000	3200	2480	320	200	460	90	86	600	11
200T/4000	2000	4000	2900	320	200	460	90	86	600	11
200T/5000	2000	5000	3900	320	200	460	90	86	600	11
200T/6000	2000	6000	4900	320	200	460	90	86	600	11
250T/3200	2500	3200	2450	400	250	590	90	86	600	18.5
250T/4000	2500	4000	2900	400	250	590	90	86	600	18.5
250T/5000	2500	5000	3900	400	250	590	90	86	600	18.5
250T/6000	2500	6000	4900	400	250	590	90	86	600	18.5
300T/3200	3000	3200	2450	400	250	590	90	86	600	22
300T/4000	3000	4000	2900	400	250	590	90	86	600	22
300T/5000	3000	5000	3900	400	250	590	90	86	600	22
300T/6000	3000	6000	4900	400	250	590	90	86	600	22
400T/3200	4000	3200	2400	400	250	590	90	86	600	30
400T/4000	4000	4000	2900	400	250	590	90	86	600	30
400T/5000	4000	5000	3900	400	250	590	90	86	600	30
400T/6000	4000	6000	4900	400	250	590	90	86	600	30
500T/4000	5000	4000	2900	400	250	590	90	86	600	45
500T/5000	5000	5000	3900	400	250	590	90	86	600	45
500T/6000	5000	6000	4900	400	320	590	90	86	600	45
600T/4000	6000	4000	2900	400	320	590	90	86	600	55
600T/5000	6000	5000	3900	400	320	590	90	86	600	55
600T/6000	6000	6000	4900	400	320	590	90	86	600	55
600T/7000	6000	7000	5900	400	320	590	90	86	600	55
600T/8000	6000	8000	6900	400	320	590	90	86	600	55
