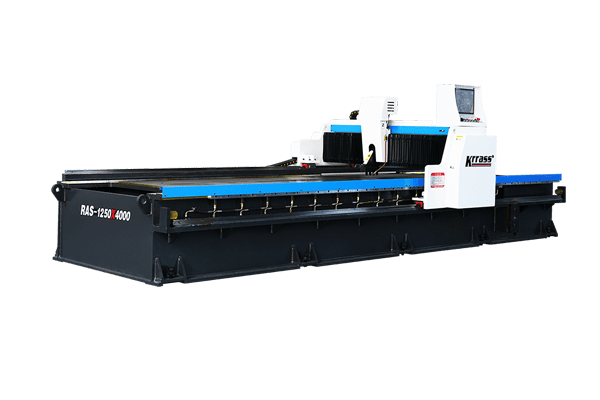

Máquina de ranhurar em V horizontal
Ranhurador em V para chapas metálicas
Horizontal Máquina de ranhura em V é bom em precisão com chapas metálicas sulcos,O que é útil para controlar o raio do ângulo de curvatura no processo de curvatura subsequente.
O alto desempenho permite usinar peças com ranhura em V em grandes volumes de forma precisa e econômica.
O circuito hidráulico proporcional foi totalmente projetado pela KRRASS. Ele é otimizado para cada tamanho de máquina de ranhurar em V, com peças de alta qualidade e confiáveis.
A máquina de ranhurar em V horizontal está disponível em uma ampla gama de modelos e potências. O comprimento e a espessura de corte podem ser personalizados para os mais altos níveis da categoria.
- Controller: HUST CNC Controller - Taiwan
- Serivo Motor: Panasonic - Japan
- Hight-Precise Ball Screw: HINWIN - Taiwan
- Hight-Precise Linear Guide Rail: HINWIN - Taiwan
- Gear-rack drive: YYC - Taiwan
- Touching Ball Bearing: NSK - Japan
- Grooving Cutter: KORLOY - Korea
- Electrical Element: AIRTAC - Taiwan
- Air Cylinder: AIRTAC - Taiwan
- Power Cable: IGUS - Germany
Equipamento padrão
Introdução à Configuração

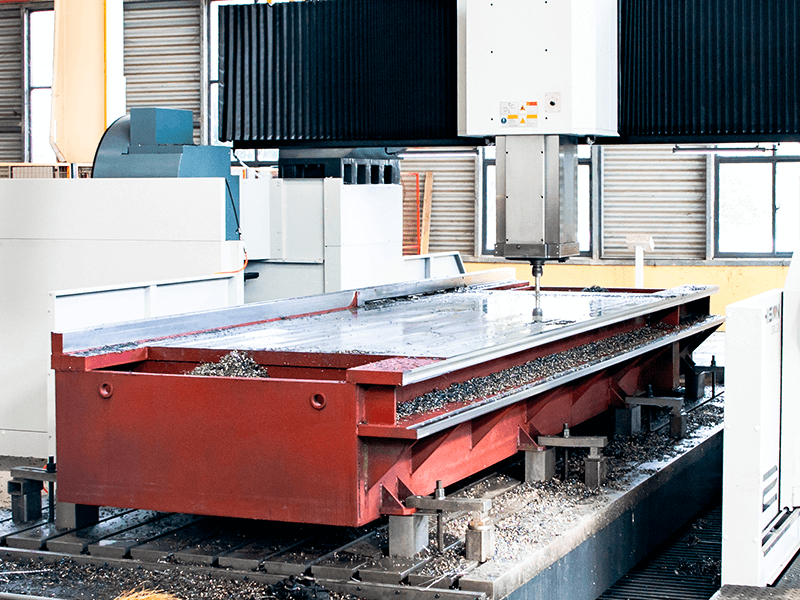

Estável, preciso e silencioso.
A estrutura da base e da viga da máquina adota um design de quadro, a mesa de trabalho é feita de aço estrutural de alta resistência e baixa liga com 60 mm de espessura, e a estrutura é composta por chapas de aço Q345. A rigidez geral da máquina-ferramenta é boa, robusta e durável.

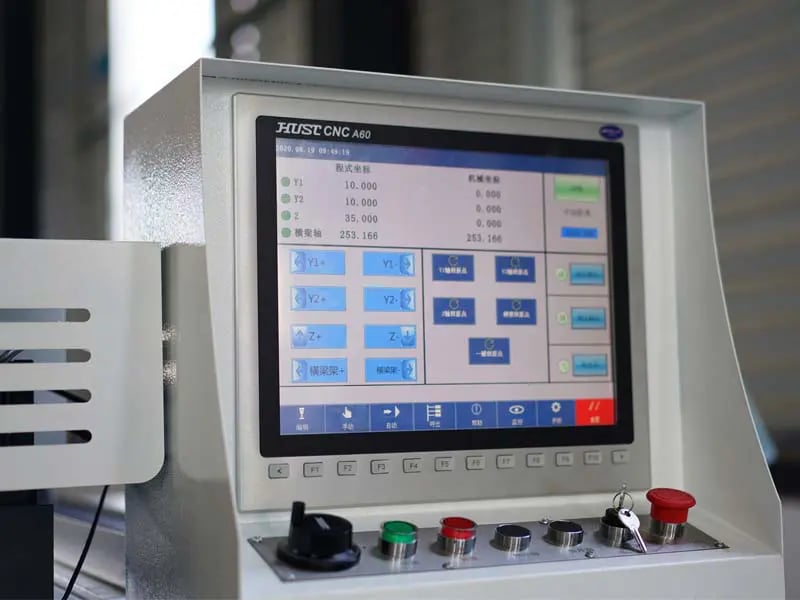

Sistema de controle CNC HUST
Controlador HUST CNC A60C
- Tela sensível ao toque CNC de 15 polegadas
- Tempo de resposta de aceleração/desaceleração: 0,5 US
- Com função de fallback
- Função de interrupção do PLC: o tempo de varredura é
- Fixado em 10ms
- Evite colisões

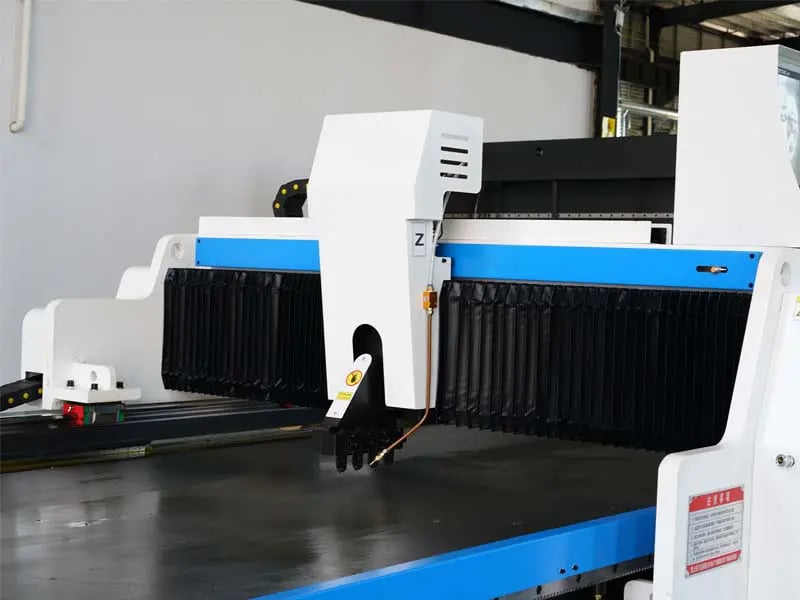

Lâmina de liga metálica
- A tecnologia de processamento com quatro fresas de ranhura é adotada, de modo que cada lâmina possa realizar a ranhura de maneira uniforme durante o processamento.
- A lâmina é feita de aço liga.
- O sistema de sopro com bico duplo é utilizado para limpar os detritos de forma mais completa.
Mais detalhes sobre a ranhura em V para chapas metálicas.
Parâmetros técnicos da máquina de ranhurar em V horizontal
| NÃO | Contente | Unidade | Parâmetro | |||
|---|---|---|---|---|---|---|
| 1 | tipo | mm | RAS-1250x3200 | RAS-1250x4000 | RAS-1500x3200 | RAS-1500x4000 |
| 2 | Espessura da chapa de processo | mm | 0.5-6.0 | 0.5-6.0 | 0.5-6.0 | 0.5-6.0 |
| 3 | Comprimento x Largura da Placa de Processo | mm | 1250x3200 | 1250x4000 | 1500x3200 | 1500x4000 |
| 4 | Margem mínima | mm | 8 | 8 | 8 | 8 |
| 5 | Profundidade máxima | mm | 0.8 | 0.8 | 0.8 | 0.8 |
| 6 | Profundidade máxima do sulco | mm | 2.5 | 2.5 | 2.5 | 2.5 |
| 7 | Velocidade do pino de corte / velocidade variável | M/min | 0-90 | 0-90 | 0-90 | 0-90 |
| 8 | Ajuste da mesa de trabalho | Função de autoplanejamento | Função de autoplanejamento | Função de autoplanejamento | Função de autoplanejamento | |
| 9 | Unidade de ajuste mínimo do eixo X | mm | 0.01 | 0.01 | 0.01 | 0.01 |
| 10 | Precisão de posicionamento no eixo X | mm | ±0,05 | ±0,05 | ±0,05 | ±0,05 |
| 11 | Unidade de ajuste mínimo do eixo Y | mm | 0.01 | 0.01 | 0.01 | 0.01 |
| 12 | Precisão de posicionamento no eixo Y | mm | ±0,05 | ±0,05 | ±0,05 | ±0,05 |
| 13 | Unidade de ajuste mínimo do eixo Z | mm | 0.01 | 0.01 | 0.01 | 0.01 |
| 14 | Precisão de posicionamento no eixo Z | mm | ±0,03 | ±0,03 | ±0,03 | ±0,03 |
| 15 | Potência do motor do eixo X1-X2 | Kw | 1-1 (Total 2KW) | 1-1 (Total 2KW) | 1-1 (Total 2KW) | 1-1 (Total 2KW) |
| 16 | Potência do motor do eixo Y | Kw | 5.5 | 5.5 | 5.5 | 5.5 |
| 17 | Potência do motor do eixo Z | Kw | 1 | 1 | 1 | 1 |
| 18 | Nível da mesa de trabalho | mm | ±0,03 | ±0,03 | ±0,03 | ±0,03 |
| 19 | Modo de alimentação | Chapa metálica imóvel, movimento do porta-ferramentas | Chapa metálica imóvel, movimento do porta-ferramentas | Chapa metálica imóvel, movimento do porta-ferramentas | Chapa metálica imóvel, movimento do porta-ferramentas | |
| 20 | Mesa de trabalho de fácil substituição | Sem substituição | Sem substituição | Sem substituição | Sem substituição | |
| 21 | O processo de têmpera de toda a máquina | Sim | Sim | Sim | Sim | |
| 22 | Sistema hidráulico | 1,5 kW/8 L/10 MPa | 1,5 kW/8 L/10 MPa | 1,5 kW/8 L/10 MPa | 1,5 kW/8 L/10 MPa | |
| 23 | Número de facas instaladas | 4 facas de liga metálica | 4 facas de liga metálica | 4 facas de liga metálica | 4 facas de liga metálica | |
| 24 | Tamanho do contorno | mm | 5200*2500*1800 | 6000*2500*1800 | 5200*2750*1800 | 6000*2750*1800 |
| 25 | Paralelismo de tabelas | Mm/M | ±0,02 | ±0,02 | ±0,02 | ±0,02 |
| 26 | Peso | Kg | 8000 | 8500 | 9500 | 10000 |
