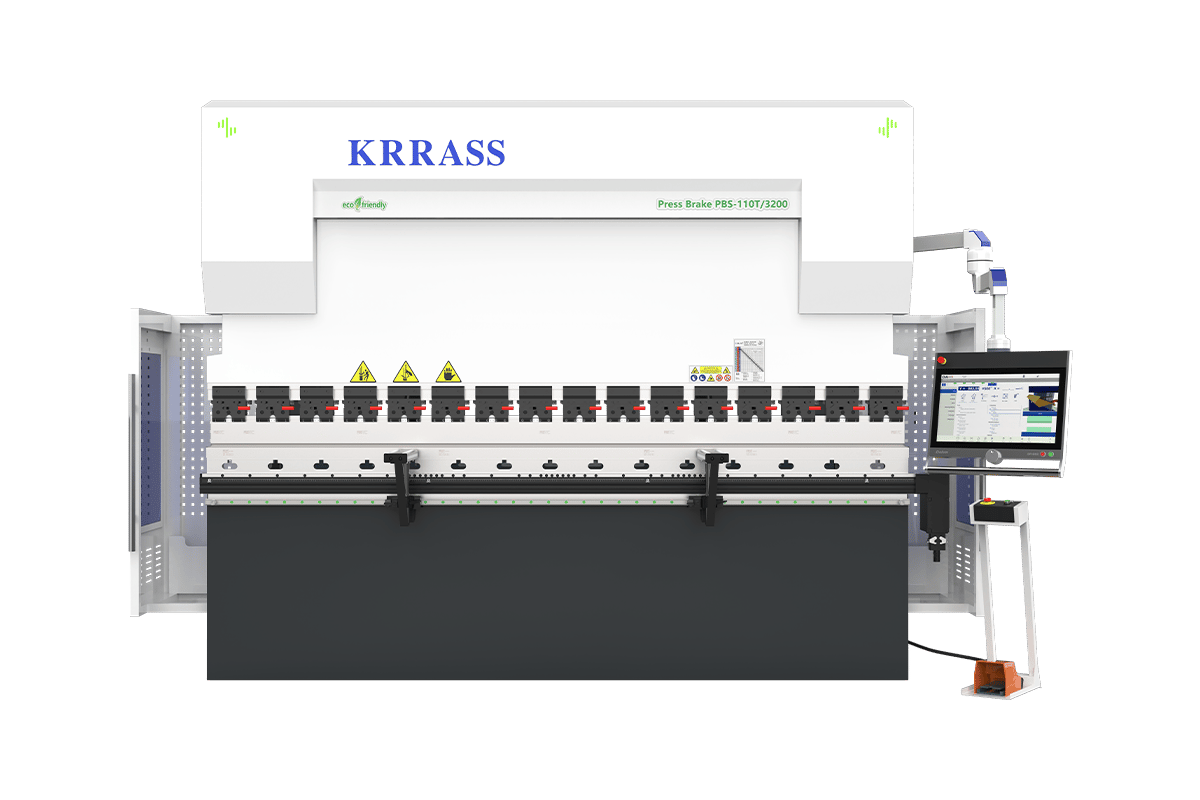

Servo CNC para motor principal da série PBS Dobradeira de prensa A High Standard Series é uma prensa dobradeira CNC acessível, com um número impressionante de recursos e opções. Com preços competitivos e controles gráficos avançados DELEM DA-66T ou DA-69T com capacidade 3D, a High Standard Series é a sua primeira escolha em tecnologia de máquinas Y1/Y2.

Prensa dobradeira CNC PBS - prensa dobradeira CNC com DA 69T
Prensa dobradeira CNC PBS - corte de peças quadradas

Prensa dobradeira simples e robusta

Máquina de Dobrar CNC PBS - fabricantes de tesouras

A área de trabalho pode ser personalizada e todos os tipos de fixação de ferramentas podem ser instalados.

Prensa dobradeira CNC PBS - modelos de guilhotina

Prensa dobradeira de chapa metálica feita sob medida

  • Controlador: DELEM DA-66T
  • Componentes elétricos: Schneider Electric - França
  • Motor principal: Motor Siemens - Alemanha
  • Servomotor: ESTUN
  • Pedal de controle: KACON - Coreia do Sul
  • Sistema hidráulico: Bosch Rexroth - Alemanha
  • Bomba de óleo: Primeira - EUA
  • Anel de vedação: PARKER - América
  • Motor de alta eficiência - Classe IE3
  • Conector de tubo: EMB - Alemanha
  • Batente traseiro: Hiwin - Taiwan
  • Régua de grade: Fagor

Equipamento padrão

Introdução à Configuração

corpo sólido

Análise de Elementos Finitos e Tensões

Análise de Tensões e Análise de Elementos Finitos

O software CAE SOLIDWORKS foi utilizado como método para analisar a estrutura estática linear, a tensão e a deformação das estruturas de prensas dobradeiras e máquinas de corte a laser. Portanto, para estruturas complexas, carregamentos altamente complexos, modelagem transiente e a combinação dos fatores acima, a Análise de Elementos Finitos (FEA) se mostra adequada.

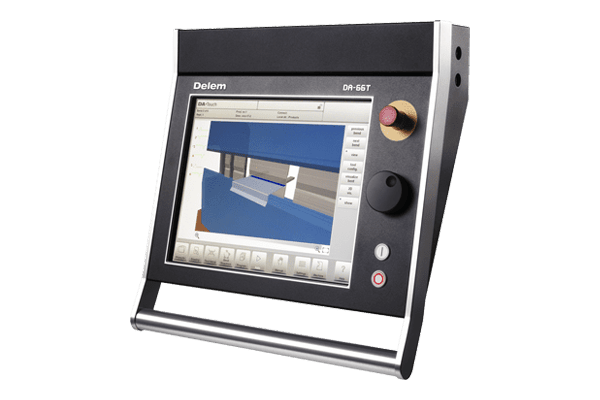

Controle DELEM DA-66T

Sistema de controle CNC DELEM

Controle DELEM DA-66T

  • Modo de programação de tela sensível ao toque gráfica 2D
  • 17" high resolution colour TFT
  • aceleração gráfica 3D
  • Tela LCD colorida
  • 1280 x 1024 pixels, cor de 16 bits
  • Controle total por tela sensível ao toque (toque infravermelho)
  • Interface de correção e curvatura do sensor - Software offline Profile-TL
  • Pacote completo de aplicativos Windows
Controle DELEM DA-69T

Sistema de controle CNC DELEM

Controle DELEM DA-69T

  • Modo de programação de tela sensível ao toque gráfica 3D e 2D
  • Visualização 3D em simulação e produção
  • 17" high resolution colour TFT
  • 1280 x 1024 pixels, cor de 32 bits
  • aceleração gráfica 3D
  • Controle total por tela sensível ao toque (toque infravermelho)
  • Interface de correção e curvatura do sensor
  • Software offline Profile-T3D
Fixação manual da ferramenta superior

Fixação manual da ferramenta superior

A máquina de dobradeira CNC utiliza matéria-prima fornecida por fornecedores qualificados e sua composição química está em conformidade com os padrões internacionais. Portanto, o rendimento e a resistência à tração da matéria-prima são garantidos, e a máquina é padronizada com uma ranhura de segurança de 8,4 x 3,5 mm, que impede a queda da ferramenta.

Vantagem:

  • Troca de ferramentas segura e rápida
  • Pode ser usado sem modificar punções do tipo europeu.
  • Braçadeira frontal - troca de ferramenta vertical
  • Braçadeira traseira - troca de ferramenta horizontal
PBS CNC Press Brake Machine - bga 6 backgauge

KRRASS® BGA-6 BackGauge

Dobradeira CNC de 6 eixos com batente traseiro e eixos X1, X2, R1, R2, Z1 e Z2

  • Fusos de esferas e guia linear nos eixos X e R.
  • Precisão mecânica ± 0,03 mm.
  • Precisão mecânica ± 0,03 mm.
  • Velocidade dos eixos Z1‐Z2: 1000 mm/s.
  • Velocidade dos eixos X1 e X2: 500 mm/s.
  • Velocidade dos eixos R1-R2: 500 mm/s.
  • Capacidade de carga – 300 kg por suporte.
PBS CNC Press Brake Machine - rexroth proportional valve

Válvula Proporcional

O sistema de controle síncrono de alta frequência servo-hidráulico de circuito fechado completo da Rexroth, da Alemanha, é adotado para garantir que a ferramenta de prensa dobradeira CNC tenha alta estabilidade e alta precisão durante a operação em alta velocidade.

Vantagem:

  • A resposta em frequência (frequência de resposta) é mais alta e pode chegar a 200Hz.
  • Ele pode controlar de forma contínua e proporcional a pressão e o fluxo do sistema hidráulico, controlar a posição, a velocidade e a força, e reduzir o impacto das mudanças de pressão.
  • Controle em malha fechada, realimentação de sinal.
  • Produtos originais importados da Alemanha, maior vida útil.
PBS CNC Press Brake Machine - electric crowning

Coroamento elétrico da família KRRASS®

  • Ângulos de curvatura muito precisos
  • Matrizes do tipo europeu com 60 mm e 90 mm
  • A base pode ser fixada, assim como matrizes individuais com encaixe de 13 mm.
  • Coroamento elétrico com controlador
  • Posicionamento e alinhamento precisos da mesa de coroamento
  • Uso fácil e rápido
PBS CNC Press Brake Machine - dsp laser protection

Proteção a laser DSP italiana (opcional)

A proteção a laser DSP® será necessária se você tiver uma exigência elevada em relação à segurança.

Vantagem:

  • Proteção a laser, receptor de múltiplos feixes
  • Áreas de proteção: frontal, central e traseira.
  • O nível de segurança é CAT.4 e SIL3.
  • Grau de proteção da caixa de detecção: IP 65
  • Classificação do laser: classe 1 M
  • Tempo de resposta: 5 ms
  • Ponto de mudança de velocidade: 5 mm + Espaço de parada
  • A distância máxima de proteção é de até 15 metros.
  • Os indicadores LED mostram vários estados.
PBS CNC Press Brake Machine - hybrid servo eco function

Função ECO Servo Híbrida

KRRASS® Nova função híbrida servo ECO

A KRRASS® promove uma política ambientalmente responsável e, por isso, todos os nossos equipamentos contam com a Função ECO Híbrida. Nosso sistema de posicionamento híbrido com servomotor proporciona precisão em qualquer posição.

Prensa dobradeira CNC PBS - vantagem em consumo de energia

Vantagem:

  • O custo operacional é mínimo devido ao baixo consumo de energia. Assim, oferece vantagens ao usuário com alta eficiência e baixo custo operacional.
  • Alto dinamismo para maior produtividade da máquina.
  • Conformidade com as Diretivas da UE.
  • Menor consumo de energia para uma máquina ecológica.
  • Nível de pressão sonora reduzido para 50 dB.
  • O servomotor, com controle de velocidade em malha fechada.
  • Eficiência energética de até 35 % em comparação com sistemas convencionais.

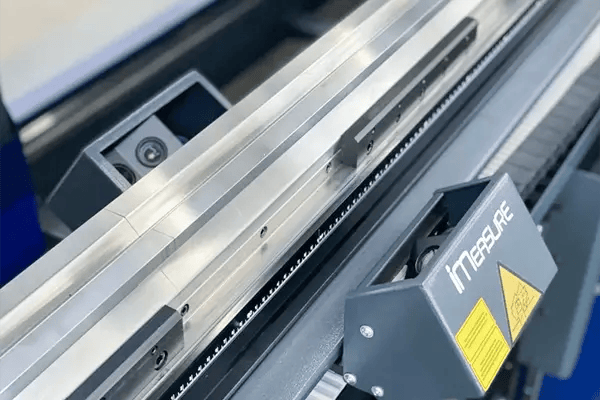

PBS CNC Press Brake Machine - imeasure laser angle measurement system

Sistema de medição de ângulo de verificação a laser

O sistema de medição de ângulo a laser iMeasure, com tecnologia Data-M Engineering, proporciona um ângulo de curvatura preciso após apenas uma operação de dobra.

O iMeasure é um sistema de medição de ângulo de dobra totalmente automático, assistido por laser, para prensas dobradeiras CNC. Independentemente das propriedades ou da espessura do material, o LaserCheck permite a determinação exata do ângulo de dobra com uma precisão superior a 0,1°. Isso representa uma precisão sem precedentes.

  • Correção automática de ângulo
  • Um feixe de laser é projetado na superfície da chapa metálica.
  • A câmera detecta o feixe de laser.
  • O ângulo entre o feixe e o eixo da câmera determina o ângulo de curvatura.
  • Redução da força + cálculo do retorno elástico

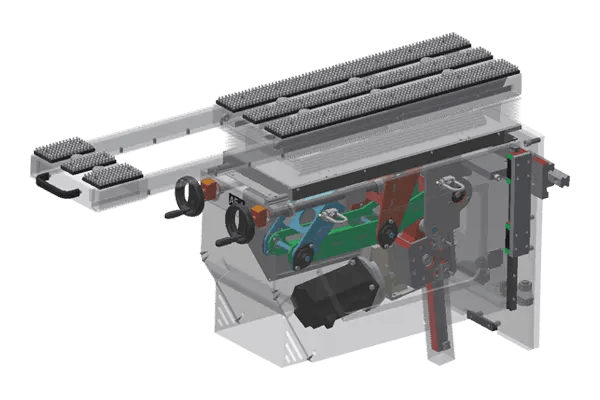

Prensa dobradeira CNC PBS - sistema de suporte frontal para guia de chapas

Sistema de suportes para seguidor da folha frontal

As prensas dobradeiras CNC com sistema de acompanhamento de suportes de chapa são utilizadas para dobrar chapas longas e finas. Basicamente, consistem em um par de suportes de chapa posicionados na parte frontal da máquina, na altura da linha de dobra (ferramenta inferior). Os suportes são controlados pelo CNC, acompanhando e sustentando a chapa durante o processo de dobra.

  • Escova e eixo de suporte com dimensões de 350x900 até 1200 mm
  • Suportes de seguidor de flexão automático
  • AP1 - AP2 Eixos interpolados controlados por CNC
  • Recomendado para peças pesadas ou chapas finas de grandes dimensões.
  • Dobre até um ângulo de 70°.
  • Capacidade de carga – 180 kg por suporte

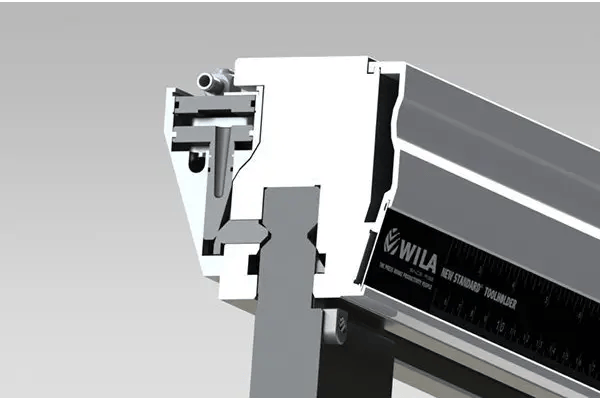

PBS CNC Press Brake Machine - wila hydraulic clamping system

Sistema de fixação hidráulica Wila

O sistema de ferramentas "Novo Padrão" da Wila tornou-se líder de mercado em precisão, qualidade e flexibilidade para prensas dobradeiras. O sistema de fixação de última geração da Wila é um exemplo disso.

Vantagem:

  • Longa vida útil: >10 anos
  • Fixação rápida para ferramentas do tipo WILA
  • Carregamento simples com um único botão
  • Trocas de ferramentas rápidas e seguras: Reduza o tempo 80%
  • Ângulo de dobra e borda da flange de alta precisão
PBS CNC Press Brake Machine - punches dies

Punções e matrizes

Dobradeira de prensa Punções e matrizes para máquinas serão um dos tópicos mais importantes que discutiremos antes de você fazer o pedido. Qualquer formato de dobra será executado com um conjunto adequado de punções e matrizes. Podemos fornecer as ferramentas apropriadas de acordo com as diferentes necessidades de dobra dos clientes.

Software offline de dobra

Ferramenta indispensável para aumentar a rentabilidade

O software DELEM DA-Offline maximiza a eficiência e a produção de prensas dobradeiras. O software Profile-T3D facilita a programação e simulação offline do processo de dobra.

Perfil T3D Programação Offline

O software offline Bending é uma ferramenta indispensável para aumentar a rentabilidade de qualquer prensa dobradeira CNC. O software offline Profile T3D permite importar e desdobrar arquivos 3D de forma rápida, fácil e eficiente, encontrar automaticamente soluções para ferramentas e sequências de dobra e simular dinamicamente em 3D para verificação de colisões.

Parâmetros técnicos da prensa dobradeira CNC

Nome Pressão de flexão Comprimento de curvatura (A) Distância entre colunas (B) Profundidade da garganta (C) Curso do deslizador Altura máxima de abertura (F) Velocidade descendente nos eixos Y1 e Y2 Velocidade de retorno nos eixos Y1 e Y2 Distância máxima no eixo X Motor principal
Unidade kn mm mm mm mm mm mm/seg mm/seg mm kW
50T1600 500 1600 1250 205 160 540 230 140 600 4
80T/2500 800 2500 2000 350 170 570 230 140 600 8.7
110T/2500 110 2500 2000 410 200 570 220 140 600 10.8
110T/3200 1100 3200 2700 410 200 570 220 140 600 10.8
110T/4000 1100 4000 3500 410 200 570 220 140 600 10.8
135T/3200 1350 3200 2700 410 200 570 200 140 600 132.2
135T/4000 1350 4000 3500 410 200 570 200 140 600 13.2
175T/3200 1750 3200 2700 410 200 570 160 140 600 16.7
175T/4000 1750 4000 3500 410 200 570 160 140 600 16.7
175T/5000 1600 5000 4100 410 200 570 160 90 600 16.7
175T/6000 1600 6000 5100 410 200 570 160 90 600 16.7
210T/3200 2100 3200 2700 410 200 570 160 140 600 21.4
210T/4000 2100 4000 3500 410 200 570 160 140 600 21.4
210T/5000 2100 5000 4100 410 200 570 130 90 600 21.4
210T/6000 2100 6000 5100 410 200 570 130 90 600 21.4
250T/3200 2500 3200 2700 410 250 620 160 140 600 21.4
250T/4000 2500 4000 3500 410 250 620 160 140 600 21.4
250T/5000 2500 5000 4100 410 250 620 130 90 600 21.4
250T/6000 2500 6000 5100 410 250 620 130 90 600 21.4
320T/3200 3200 3200 2700 450 300 670 150 130 600 21.4
320T/4000 3200 4000 3500 450 300 670 150 130 600 21.4
320T/5000 3200 5000 4100 450 300 670 130 90 600 21.4
320T/6000 3200 6000 5100 450 300 670 130 90 600 21.4
400T/3200 4000 3200 2700 450 300 670 150 130 600 26.9
400T/4000 4000 4000 3500 450 300 670 150 130 600 26.9
400T/5000 4000 5000 4100 450 300 670 130 90 600 26.9
400T/6000 5000 6000 5100 450 300 670 130 90 600 26.9
500T/4000 5000 4000 3500 450 300 670 150 130 600 33
500T/5000 5000 5000 4100 450 300 670 130 90 600 33
500T/6000 5000 6000 5100 450 300 670 130 90 600 33
