Cizalla guillotina hidráulica
Cizallas guillotina hidráulicas para chapa metálica
Cizallas guillotina hidráulicas para chapa metálica: corte preciso y de alta calidad con ajuste automático de la separación, excelente corte y velocidad perfecta. Las cizallas guillotina hidráulicas KRRASS QC11K cortan chapa metálica para mantener la máxima capacidad de producción con la máxima precisión y calidad.
Los altos rendimientos permiten cortar piezas de forma precisa y rentable en grandes volúmenes.
Hemos diseñado íntegramente el circuito hidráulico proporcional. Está optimizado para cualquier tamaño de cizalla de viga oscilante, con componentes de alta calidad y fiabilidad.
Las cizallas guillotina hidráulicas QC11K-Cut están disponibles en una amplia variedad de modelos y potencias. Permiten personalizar la longitud y el espesor de corte, alcanzando los niveles más altos de su categoría.
- Controlador: ESTUN E21S

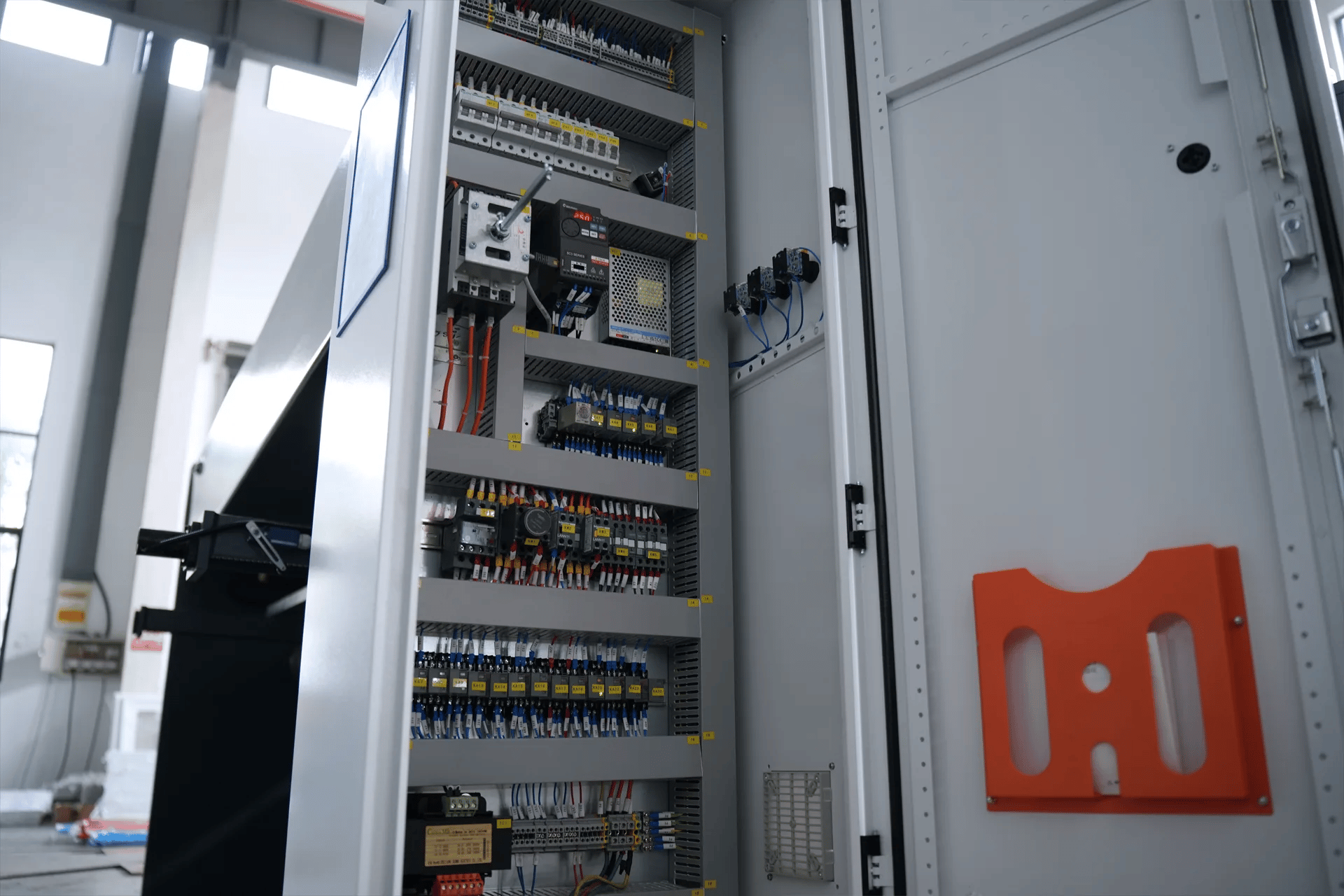

- Electricidad: Schneider Electric – Francia
- Motor principal: Siemens Motor – Alemania
- Convertidor de frecuencia: Shihlin-Taiwán
- Interruptor de pie: KACON – Corea del Sur
- Sistema hidráulico: Bosch Rexroth – Alemania
- Bomba de aceite: Primera - EE.UU.
- Anillo de sellado: PARKER – América
- Motor de alta eficiencia – Clase IE3
- Conector de tubo: EMB – Alemania
- Tope trasero: SACH-Taiwán
Equipo estándar
Introducción a la configuración
Análisis de elementos finitos (FEA) y de estrés
Análisis de tensiones y análisis de elementos finitos
El software CAE SOLIDWORKS se utiliza como método para analizar la construcción estática lineal, la tensión y la deformación de los bastidores de máquinas de corte por láser y prensas plegadoras. Por lo tanto, para estructuras complejas, cargas altamente complejas, modelado transitorio y una combinación de estos, el análisis por elementos finitos (FEA) es la solución ideal.
Sistema de control ESTUN NC
Control ESTUN E21S
- Pantalla hidráulica de alta definición
- Controlar motores comunes y convertidores de frecuencia
- Posicionamiento inteligente del eje X
- Programación de varios pasos, 40 programas, cada programa 25 pasos
- Función de relé de tiempo incorporado
- Cambio de función con un solo botón
- Función de posicionamiento unilateral
- Una copia de seguridad y restauración de parámetros clave
- chino e inglés
- Sistema métrico
¿Por qué las cizallas guillotina hidráulicas KRRASS?
Sistema de tope trasero de guillotinas para chapa metálica
Uno de los factores más importantes para la capacidad de plegado es el diseño del tope trasero y su estabilidad. Un tope trasero con un producto perfecto, estabilidad y precisión permite un corte de calidad.

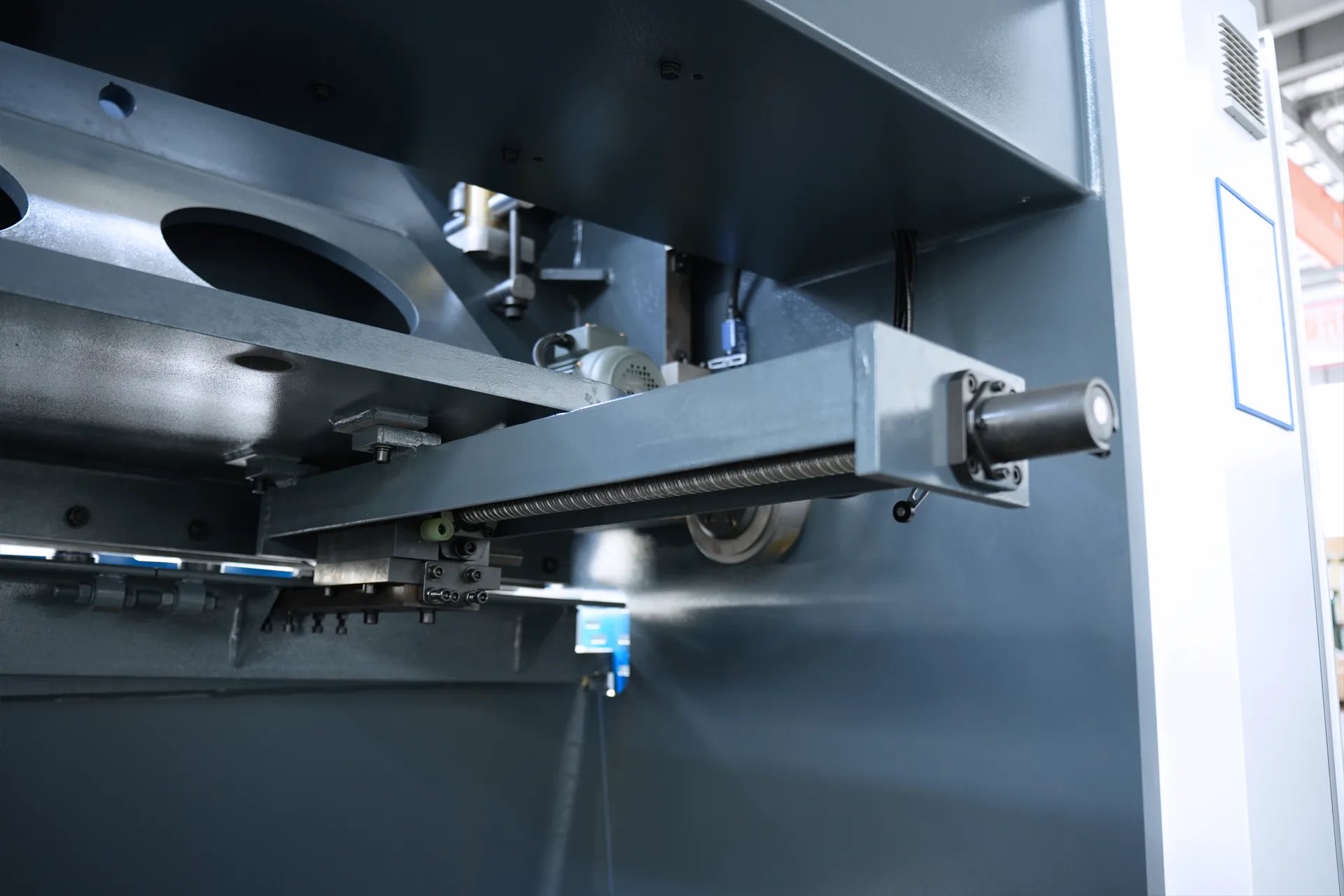

El movimiento del sistema de tope trasero con tornillo de bolas de alta velocidad también está respaldado por guías lineales, lo que ayuda a que el tope trasero logre una vida útil más larga, una mayor sensibilidad y se fortalezca contra cualquier colisión.
Cizallas guillotina hidráulicas para chapa metálica

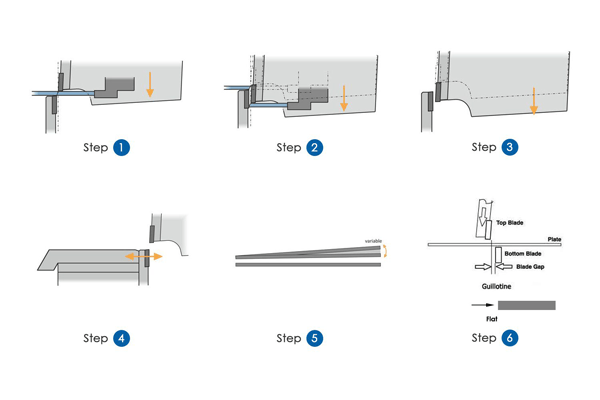

Principio: La guillotina hidráulica máquina cizalladora Utiliza un sistema hidráulico para proporcionar potencia de corte. Durante el funcionamiento, las cuchillas superior e inferior se mueven mediante cilindros hidráulicos para completar el corte de la pieza.
Características:
- Se utiliza normalmente en grandes talleres y situaciones que requieren producción en masa.
- Adecuado para cortes de alta precisión y eficientes de materiales en láminas de espesor medio.
- Alta fuerza de corte, adecuada para varios espesores de chapa metálica.
- Capaz de realizar operaciones de corte continuo y automatizadas, con alta eficiencia de producción.
* Referencia: Wikipedia – Corte de chapa metálica
Más detalles de la cizalla hidráulica
Equipo opcional
- Protección fotoeléctrica frontal

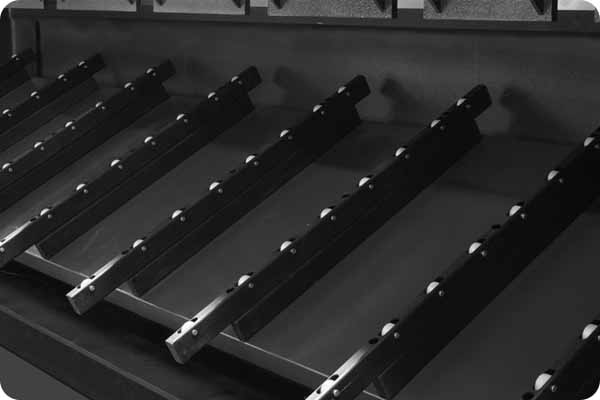

- Protección fotoeléctrica trasera
- Enfriador de aceite
- Protección fotoeléctrica trasera

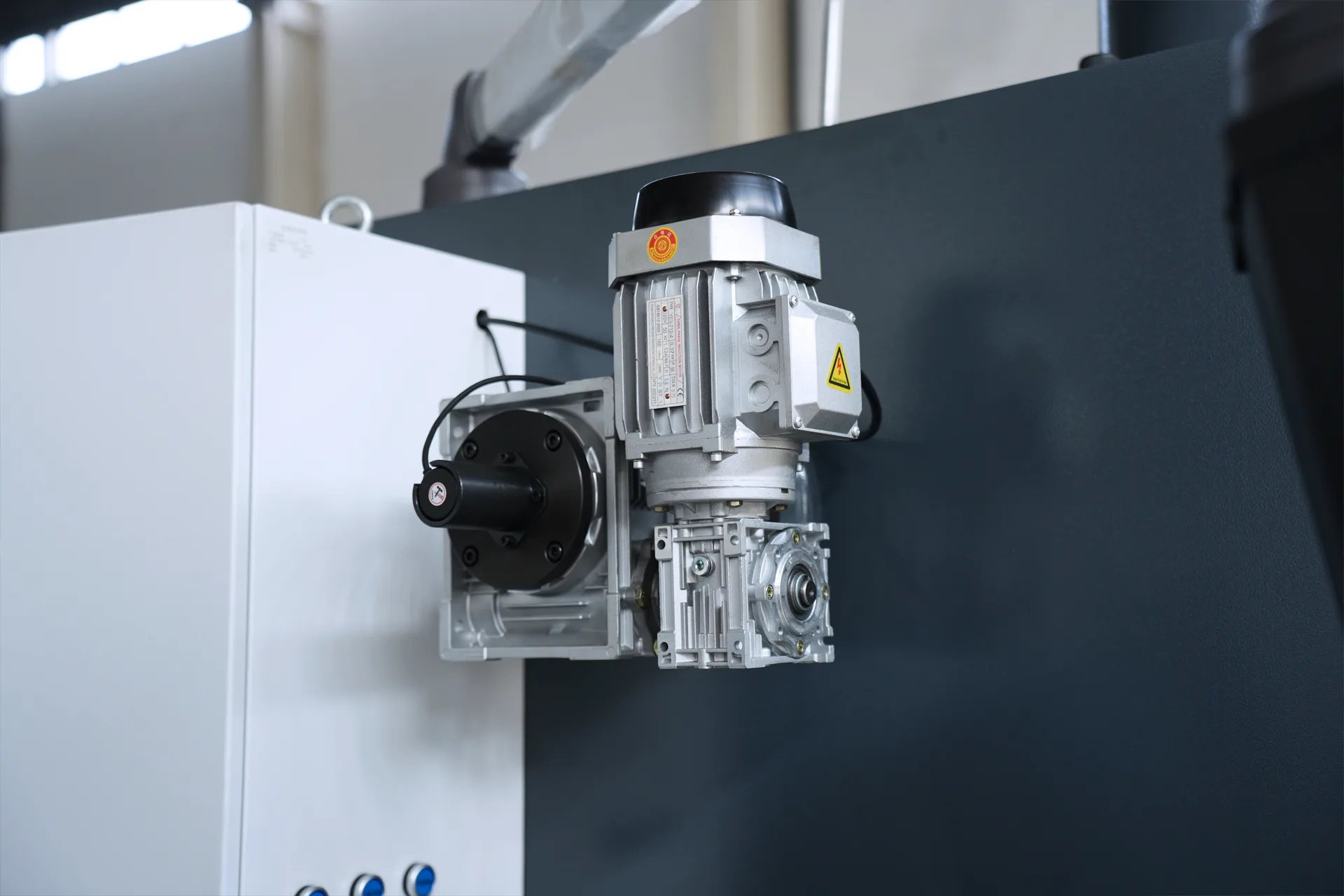

- Ajuste eléctrico del espacio
Parámetros técnicos de las cizallas de guillotina hidráulicas
| Modelo | Espesor máximo (mm) | Longitud de corte (mm) | Profundidad de garganta (mm) | Rango de corte angular (°) | Longitud de la hoja (mm) | Velocidad de corte (cortes/min) | Especificación del tope trasero | Potencia del motor (kw) | Capacidad del tanque de aceite (L) | Peso (T) | ||
<450 N/mm2 | <700 N/mm2 | Velocidad (mm/seg) | Velocidad (mm/seg) | |||||||||
| 6X2500 | 6 | 4 | 2500 | 100 | 1-3 | 2600 | ≥15 | 750 | 180 | 7.5 | 220 | 4.2 |
| 6X3200 | 6 | 4 | 3200 | 100 | 1-3 | 3300 | ≥15 | 750 | 180 | 7.5 | 290 | 5.7 |
| 6X4000 | 6 | 4 | 4000 | 100 | 1-3 | 4100 | ≥15 | 750 | 180 | 11 | 290 | 8.5 |
| 8X2500 | 8 | 5 | 2500 | 100 | 1-3 | 2600 | ≥15 | 750 | 180 | 11 | 220 | 4.4 |
| 8X3200 | 8 | 5 | 3200 | 100 | 1-3 | 3300 | ≥15 | 750 | 180 | 11 | 290 | 6 |
| 8X4000 | 8 | 5 | 4000 | 100 | 1-3 | 4100 | ≥6 | 750 | 180 | 11 | 290 | 8.9 |
| 10X2500 | 10 | 6.5 | 2500 | 100 | 1-3 | 2600 | ≥12 | 750 | 180 | 11 | 320 | 6.5 |
| 10X3200 | 10 | 6.5 | 3200 | 100 | 1-3 | 3300 | ≥12 | 750 | 180 | 15 | 420 | 8 |
| 10X4000 | 10 | 6.5 | 4000 | 100 | 1-3 | 4100 | ≥12 | 750 | 180 | 15 | 420 | 12 |
| 12X2500 | 12 | 8 | 2500 | 100 | 1-3 | 2600 | ≥12 | 750 | 180 | 15 | 360 | 8.5 |
| 12X3200 | 12 | 8 | 3200 | 100 | 1-3 | 3300 | ≥12 | 750 | 180 | 18.5 | 500 | 10 |
| 12X4000 | 12 | 8 | 4000 | 100 | 1-3 | 4100 | ≥12 | 1000 | 180 | 18.5 | 500 | 13.5 |
| 16X2500 | 16 | 10.5 | 2500 | 100 | 1-3 | 2600 | ≥10 | 1000 | 180 | 22 | 360 | 13 |
| 16X3200 | 16 | 10.5 | 3200 | 100 | 1-3 | 3300 | ≥10 | 1000 | 180 | 22 | 500 | 15 |
| 16X4000 | 16 | 10.5 | 4000 | 100 | 1-3 | 4100 | ≥10 | 1000 | 180 | 22 | 500 | 16.5 |
| 20X2500 | 20 | 13 | 2500 | 100 | 1-3.5 | 2600 | ≥8 | 1000 | 180 | 37 | 540 | 17 |
| 20X3200 | 20 | 13 | 3200 | 100 | 1-3.5 | 3300 | ≥8 | 1000 | 180 | 37 | 800 | 20 |
| 20X4000 | 20 | 13 | 4000 | 100 | 1-3.5 | 4100 | ≥8 | 1000 | 180 | 37 | 800 | 22 |
| 30X2500 | 30 | 20 | 2500 | 100 | 1-3.5 | 2600 | ≥8 | 1000 | 180 | 37 | 800 | 29 |
| 30X3200 | 30 | 20 | 3200 | 100 | 1-3.5 | 3300 | ≥8 | 1000 | 180 | 37 | 800 | 38 |
| 40X3200 | 40 | 26.5 | 2500 | 100 | 1-3.5 | 2600 | ≥8 | 1000 | 180 | 37 | 800 | 38 |
