WC67K Series NC Press Brake with TP10S Controller

NC Press Brake (TP10S Controller)

مكبس ثني الصفائح NC with TP10S Controller with its easy-to-use control unit, rigid body frame, flawless design, high efficiency, multiple tool usage solutions, top CE safety standards, and a suitable price range make it the best-in-class world leader. It is ideal for bend-sensitive, energy-efficient solutions.

WC67K Series Press Brake with TP10S Controller - square blank shearing

Simple and solid NC Press Brake

WC67K Series Press Brake with TP10S Controller - shears manufacturers

يمكن تخصيص منطقة العمل ويمكن تركيب جميع أنواع أدوات التثبيت

WC67K Series Press Brake with TP10S Controller - guillotine shears models

مكبس ثني NC مصمم خصيصًا

Controller: EASYCAT-TP10S
الأجهزة الكهربائية: شنايدر إلكتريك - فرنسا
المحرك الرئيسي: محرك سيمنز – ألمانيا
محرك سيرفو: ESTUN
مفتاح القدم: KACON – كوريا الجنوبية
النظام الهيدروليكي: فيرست - الولايات المتحدة الأمريكية

مضخة الزيت: الأولى - الولايات المتحدة الأمريكية
حلقة الختم: باركر - أمريكا
محرك عالي الكفاءة - الفئة IE3
موصل الأنبوب: EMB – ألمانيا
المقياس الخلفي: SHAC – تايوان
مفتاح حركة المحور Y: شنايدر

المعدات القياسية

مقدمة في التكوين

تحليل العناصر المحدودة وتحليل الإجهاد

تحليل الإجهاد وتحليل العناصر المحدودة

يُستخدم برنامج SOLIDWORKS للهندسة بمساعدة الحاسوب (CAE) كطريقة لتحليل البنية الاستاتيكية الخطية، والإجهاد، والتشوه لهياكل آلات الثني والقطع بالليزر. لذا، فهو مناسب للهياكل المعقدة، والأحمال شديدة التعقيد، والنمذجة العابرة، ومزيج مما سبق.

WC67K Series Press Brake with TP10S Controller - tp10s

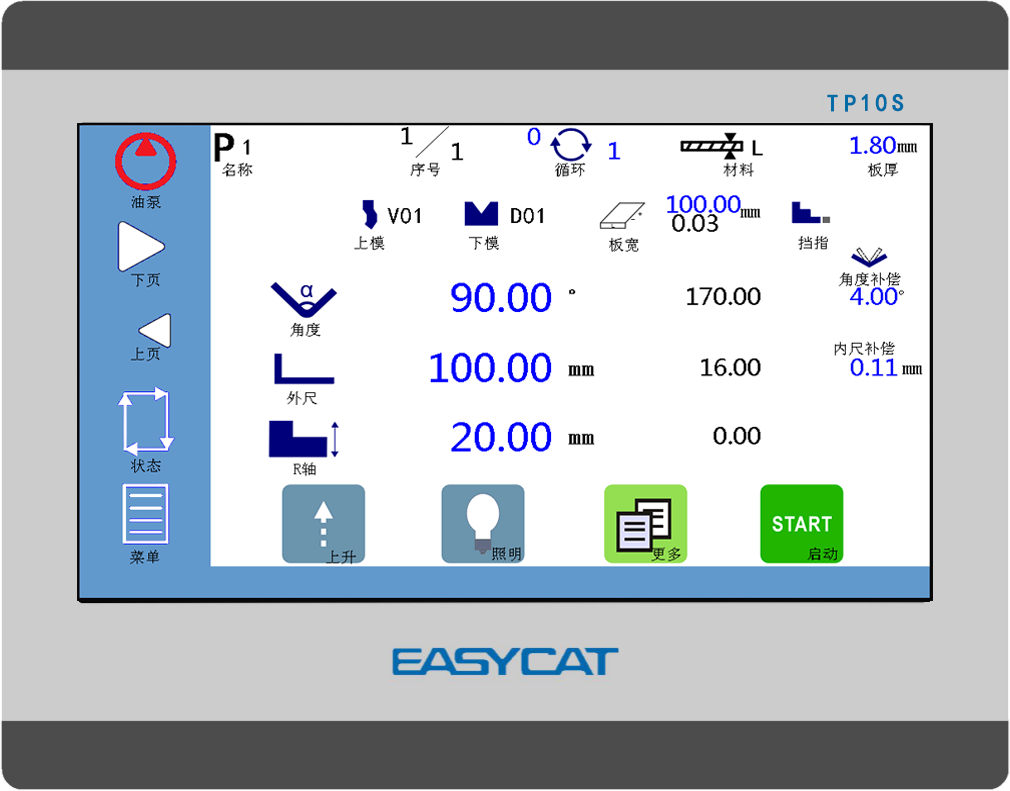

EASYCAT NC Control System

EASYCAT TP10S Control

التحكم في المقياس الخلفي
التحكم في المحرك المشترك أو العاكس
تحديد المواقع الذكي على المحورين X و Y
برمجة متعددة الخطوات، 40 برنامجًا، كل برنامج يتكون من 25 خطوة
وظيفة مؤقتة مدمجة
تبديل الوظائف بزر واحد
وظيفة تحديد المواقع من جانب واحد
النسخ الاحتياطي الرئيسي واستعادة المعلمات
الصينية والإنجليزية
النظام المتري

لماذا مكابس الثني الهيدروليكية من كراس؟

نظام قياس خلفي لمكابح الضغط الهيدروليكية

يُعد تصميم المقياس الخلفي وثباته من أهم العوامل المؤثرة في قدرة الثني. فالقطع عالي الجودة ممكن مع منتج مثالي، وثبات، ومقياس خلفي دقيق.

كما أن حركة نظام المقياس الخلفي ذي اللولب الكروي عالي السرعة مدعومة بموجهات خطية، مما يساعد المقياس الخلفي على تحقيق عمر طويل وحساسية أكبر ويعزز مقاومته لأي اصطدامات.

قوالب التثقيب

الهيدروليك مكبس الفرامل ستكون أدوات التثقيب والتشكيل من أهم المواضيع التي سنناقشها قبل تقديم طلبك. سيتم إنجاز أي عملية تشكيل باستخدام مجموعة مناسبة من أدوات التثقيب والتشكيل. يمكننا توفير الأدوات المناسبة وفقًا لمتطلبات التشكيل المختلفة للعملاء.

مزيد من التفاصيل حول مكابس الثني الهيدروليكية

المعايير الفنية لمكابس الثني الهيدروليكية

نموذج	ضغط الانحناء (كيلو نيوتن)	طول الانحناء (مم)	المسافة بين الأعمدة (مم)	عمق الحلق (مم)	شوط المنزلق (مم)	أقصى ارتفاع للفتحة (مم)	سرعة الهبوط على المحور الصادي (مم/ثانية)	سرعة حركة الذراع الخلفية على المحور Y (مم/ثانية)	أقصى مسافة على المحور السيني (مم)	المحرك الرئيسي (كيلوواط)
40T/1600	400	1600	950	230	100	320	80	70	300	3
40 طن/2500	400	2500	1850	230	100	320	80	70	600	5.5
63 طن/2500	630	2500	1900	250	100	320	80	70	600	5.5
63T/3200	630	3200	2560	250	100	320	80	70	600	5.5
80 طن/2500	800	2500	1990	300	100	320	80	70	600	7.5
80T/3200	800	3200	2560	320	100	350	80	70	600	7.5
80T/4000	800	4000	3200	320	100	350	80	70	600	7.5
100 طن/2500	1000	2500	1990	320	120	350	80	70	600	7.5
100T/3200	1000	3200	2600	320	150	400	80	70	600	7.5
100T/4000	1000	4000	3200	320	150	400	90	82	600	7.5
125 طن/2500	1250	2500	1990	320	150	400	90	82	600	11
125T/3200	1250	3200	2600	320	150	400	90	82	600	11
125T/4000	1250	4000	3200	320	150	400	90	82	600	11
160T/2500	1600	2500	1990	320	200	460	90	86	600	11
160T/3200	1600	3200	2580	320	200	460	90	86	600	11
160T/4000	1600	4000	2900	320	200	460	90	86	600	11
160T/5000	1600	5000	3900	320	200	460	90	86	600	11
160T/6000	1600	6000	4900	320	200	460	90	86	600	11
200 طن/2500	2000	3200	1990	320	200	460	90	86	600	11
200T/3200	2000	3200	2480	320	200	460	90	86	600	11
200T/4000	2000	4000	2900	320	200	460	90	86	600	11
200 طن/5000	2000	5000	3900	320	200	460	90	86	600	11
200T/6000	2000	6000	4900	320	200	460	90	86	600	11
250T/3200	2500	3200	2450	400	250	590	90	86	600	18.5
250 طن/4000	2500	4000	2900	400	250	590	90	86	600	18.5
250 طن/5000	2500	5000	3900	400	250	590	90	86	600	18.5
250T/6000	2500	6000	4900	400	250	590	90	86	600	18.5
300T/3200	3000	3200	2450	400	250	590	90	86	600	22
300T/4000	3000	4000	2900	400	250	590	90	86	600	22
300T/5000	3000	5000	3900	400	250	590	90	86	600	22
300T/6000	3000	6000	4900	400	250	590	90	86	600	22
400T/3200	4000	3200	2400	400	250	590	90	86	600	30
400T/4000	4000	4000	2900	400	250	590	90	86	600	30
400T/5000	4000	5000	3900	400	250	590	90	86	600	30
400T/6000	4000	6000	4900	400	250	590	90	86	600	30
500T/4000	5000	4000	2900	400	250	590	90	86	600	45
500T/5000	5000	5000	3900	400	250	590	90	86	600	45
500T/6000	5000	6000	4900	400	320	590	90	86	600	45
600T/4000	6000	4000	2900	400	320	590	90	86	600	55
600T/5000	6000	5000	3900	400	320	590	90	86	600	55
600T/6000	6000	6000	4900	400	320	590	90	86	600	55
600T/7000	6000	7000	5900	400	320	590	90	86	600	55
600T/8000	6000	8000	6900	400	320	590	90	86	600	55
