الفرق بين مكابس الثني CNC ومكابس الثني NC

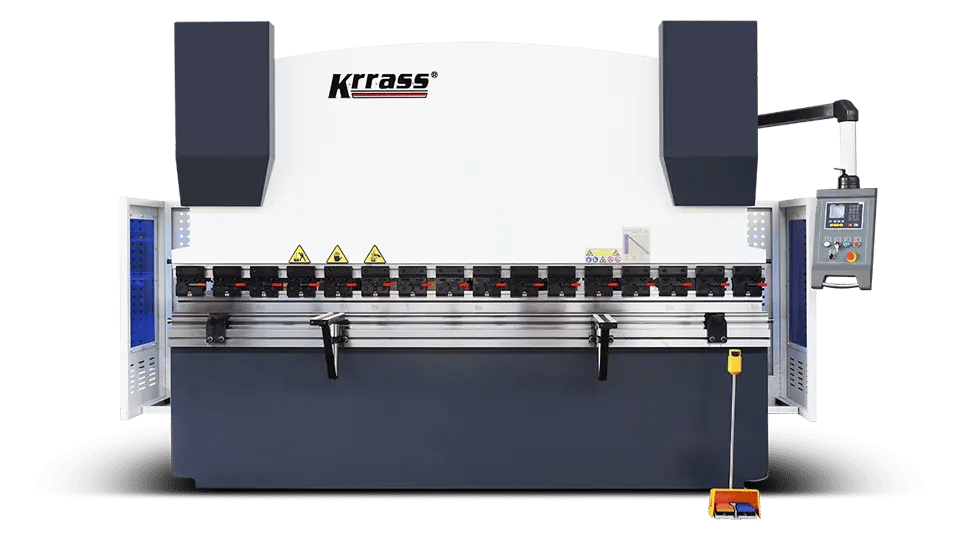

ال مكبس ثني الصفائح NC تتمثل وظيفة مكبس الثني في استخدام القالب المُجهز (قالب عام أو قالب خاص) لثني الصفيحة المعدنية الباردة إلى أشكال هندسية مقطعية متنوعة. ويعتمد مكبس الثني عادةً على نظام التحكم الرقمي الحاسوبي (CNC) الخاص به. وقد تم تغيير محور الإحداثيات في مكبس الثني من محور واحد.

تم تطوير المحور إلى 12 محورًا، ويستطيع نظام التحكم الرقمي التحكم تلقائيًا في عمق الانزلاق، وضبط ميل كتلة الانزلاق يمينًا ويسارًا، وضبط موضع المانع الخلفي للأمام والخلف، وضبط الضغط، وضبط سرعة اقتراب المنزلق، وغير ذلك. ويمكن لفرامل الضغط تنفيذ عمليات الانزلاق للأسفل، والتحريك التدريجي، والتشغيل المستمر، وتثبيت الضغط، والرجوع، والتوقف في منتصف الطريق بسهولة، كما يمكنها ثني عدة أكواع بنفس الزاوية أو بزوايا مختلفة في عملية تغذية واحدة.

ما هي مكبس الفرامل NC؟

يتعلق المجال التقني لمكابس الثني CNC تحديدًا بجهاز مزامنة عمود الالتواء في مكبس الثني. يتكون جهاز مزامنة عمود الالتواء من عمود التواء متزامن، وذراع متأرجح متصل بطرفي عمود الالتواء المتزامن، وقضيب توصيل متصل بالذراع المتأرجح. يتصل أحد طرفي الذراع المتأرجح بعمود الالتواء المتزامن بشكل متحرك، ويتصل الطرف الآخر بقضيب التوصيل بشكل متحرك أيضًا. يحتوي الطرف السفلي لقضيب التوصيل على دعامة للذراع المتأرجح، ويوجد أسفل هذه الدعامة دعامة منزلقة.

تُرتّب أضلاع تقوية المنزلق داخله لدعمه. يتحرك طرفا عمود الالتواء المتزامن بشكل متزامن، مما يسمح بحركة طرفي المنزلق لأعلى ولأسفل بشكل متزامن لتحقيق التوازن المطلوب. يتميز مكبس الثني المؤازر ذو محور الالتواء بتصميم مُحكم، وسهولة في التجميع والضبط، وسهولة في معالجة الأجزاء، وجودة منتج مُحسّنة.

خيارات نظام مكابس الثني CNC:

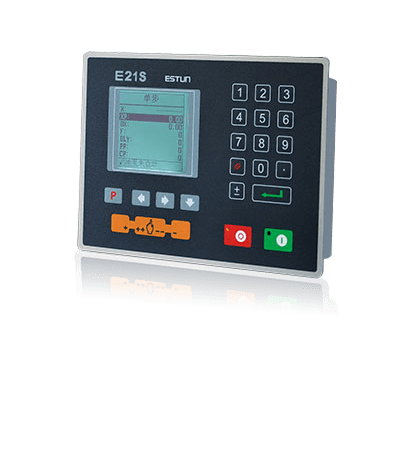

1. وحدة تحكم ESTUN E21

• تحتوي شاشة العرض الهيدروليكية عالية الدقة على لغتين، الصينية والإنجليزية، وتعرض صفحة واحدة معلمات البرمجة، مما يجعل كتابة البرامج أسرع وأكثر ملاءمة.
• يمكن أيضًا ضبط تحديد المواقع الذكي للمحورين X و Y يدويًا حسب الحاجة، مما يلغي الحاجة إلى جهاز تحديد المواقع اليدوي الميكانيكي.
• بفضل وظيفة ضبط وقت الاحتفاظ بالضغط ووقت التفريغ المدمجة، تصبح العملية أبسط، ولا حاجة إلى مرحل زمني لتقليل التكلفة.
• بفضل وظيفة النسخ الاحتياطي والاستعادة بمفتاح واحد للمعلمات، يمكن استعادة المعلمات في أي وقت حسب الحاجة لتقليل تكاليف الصيانة.
  يدعم برمجة العمليات المتعددة، ويمكن معالجة قطع العمل المعقدة في وقت واحد، مما يحسن كفاءة الإنتاج ودقة المعالجة.
• جميع الأزرار الموجودة على اللوحة عبارة عن مفاتيح دقيقة، خضعت لاختبارات صارمة للتأكد من توافقها الكهرومغناطيسي، وتحملها لدرجات الحرارة العالية والمنخفضة، ومقاومتها للاهتزازات. يضمن ذلك استقرار المنتج وعمره الافتراضي.
• حصل على شهادة CE لتلبية احتياجات الأسواق الخارجية.

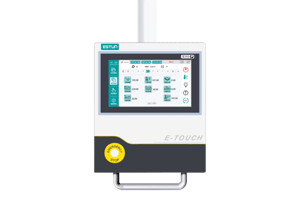

2. وحدة تحكم ESTUN E310P

• يتم دعم 4 محاور، وهي: المحور X، والمحور Y، والمحور R، والمحور C.
• يمكن التحكم في المقياس الخلفي بدقة عالية لأن أنظمة المؤازرة تتحكم في المحور X والمحور R.
• الحساب التلقائي لموضع الكتلة، وفقًا لزاوية الانحناء والمادة والسمك ومعلمات القالب.
• يمكن التحكم في المقياس الخلفي بدقة عالية لأن أنظمة المؤازرة تتحكم في المحور X والمحور R.
• نظام هيدروليكي أو ميكانيكي اختياري للتحكم في المحور C.
• البرنامج بالقيمة المطلقة أو الزاوية.
• معلومات المواد والقوالب قابلة للبرمجة.
• ضبط اللغة وضبط الوحدة.

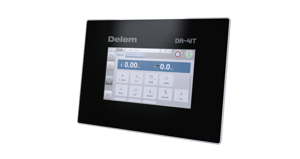

3. هولندا DELEM DA41T

• شاشة تحكم تعمل باللمس عالية الجودة من الدرجة الصناعية
• شاشة TFT ملونة عالية الدقة عريضة 7 بوصة
• التحكم في المحور Y باستخدام المنزلق
• التحكم في المحور X للمقياس الخلفي
• التحكم في المحور R
• ذاكرة البرنامج لـ 100 برنامج
• برمجة Angular
• برمجة الأدوات
• قم بتحريك جميع المحاور يدويًا
• واجهة ذاكرة USB

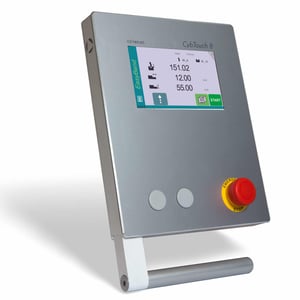

4. سويسرا Cybtouch 8

• نظام شاشة لمس كبير الحجم وعالي الدقة والتباين.
• واجهة سهلة الاستخدام، وشاشة عرض واضحة، وأزرار أيقونات كبيرة.
• تُعد صفحة EasyBend ملائمة للغاية لعملية الثني بخطوة واحدة.
• يمكن للبرمجة المثالية أن تحسن كفاءة عملية الثني متعددة الخطوات على دفعات.
• تُسهّل المساعدة عبر الإنترنت والرسائل المنبثقة استخدام واجهة البرنامج بشكل كبير.
• يدعم لغات متعددة.
• استخدم جهاز كمبيوتر مكتبي أو محمول لترقية ونقل البيانات عبر برنامج لاسلكي

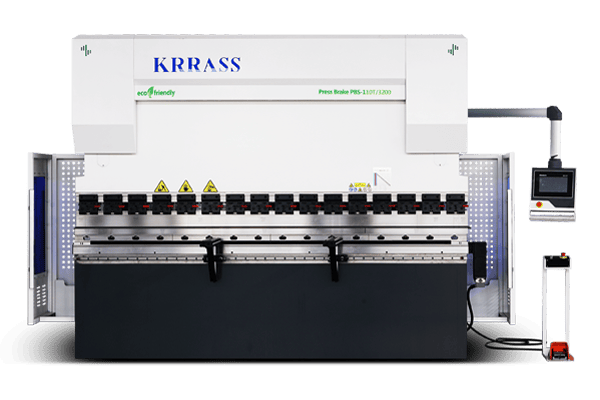

ما هي مكبس الثني CNC؟

ال مكابح CNC لا يتطلب الأمر اتخاذ إجراءات خاصة أثناء رحلة العودة (الصعود). في مرحلة التقدم السريع من شوط الهبوط، وبناءً على التزامن المتوازي، يُستخدم صمامان خانقان أحاديان الاتجاه لإزالة الانحراف الناتج عن عوامل مثل جودة التصنيع والتسريب، ولضمان حركة هبوطية بدقة تزامن معينة. عند دخول مرحلة تقدم العمل، وقبل ملامسة قطعة العمل، يُستخدم مكبسان تصحيحيان مثبتان على طاولة العمل لإجراء مزيد من تصحيح التزامن.

تخيل أن أحد الجانبين يلامس أولاً مكبس التصحيح، فتؤدي قوة التصحيح الأكبر إلى إبطاء أو إيقاف حركة ذلك الجانب حتى يلحق به الجانب الآخر ويلامس سدادات عمود التصحيح الهيدروليكية والهوائية في الوقت نفسه. يمكن ضبط قوة التصحيح بواسطة صمام الفائض وقراءتها بواسطة مقياس الضغط. وقد أظهرت التجربة أن تأثير التزامن واضح للغاية، وذلك لأنه يمكن تجاهل عوامل عدم التزامن المختلفة مقارنةً بقوة التصحيح. وللاستفادة القصوى من قدرة الآلة، يجب تفريغ صمام الفائض 3 بعد فترة زمنية محددة.

خيارات نظام مكابس الثني CNC:

1. هولندا DELEM DA53T

• "Hot-key” touch navigation
• 10.1" high resolution colour TFT
• حتى 4 محاور (Y1، Y2 + محورين مساعدين)
• السيطرة على التتويج
• مكتبة الأدوات / المواد / المنتجات
• التحكم المؤازر ومحول التردد
• خوارزميات تحكم متقدمة للمحور Y للحلقة المغلقة وكذلك
• صمامات ذات دائرة مفتوحة.
• TandemLink (خيار)
• واجهة توصيل ذاكرة USB
• برنامج Profile-T غير المتصل بالإنترنت

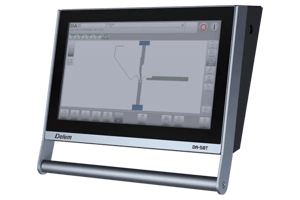

2. هولندا DELEM DA58Tx

• برمجة شاشة اللمس الرسومية ثنائية الأبعاد
• 18.5" high resolution colour TFT
• حساب تسلسل الانحناء
• السيطرة على التتويج
• التحكم المؤازر ومحول التردد
• خوارزميات تحكم متقدمة للمحور Y للصمامات ذات الحلقة المغلقة وكذلك الصمامات ذات الحلقة المفتوحة.
• منفذ USB، واجهة طرفية
• برنامج Profile-T غير المتصل بالإنترنت

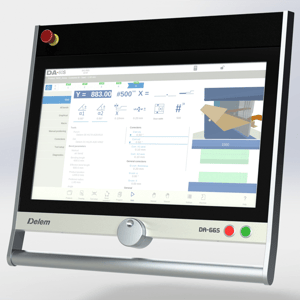

3. هولندا DELEM DA66S

• وضع برمجة شاشة اللمس الرسومية ثنائية الأبعاد
• تمثيل الآلة ثلاثي الأبعاد، في المحاكاة والإنتاج
• 24" high resolution color TFT
• توافق Delem Modusys (قابلية التوسع والتكيف للوحدات النمطية)
• منفذ USB، واجهة طرفية
• User specific application support within the control's multitasking environment
• واجهة انحناء وتصحيح المستشعر
• برنامج Profile-S2D غير المتصل بالإنترنت

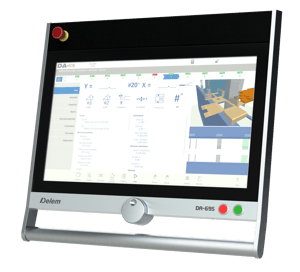

4. هولندا DELEM DA69S

• وضع برمجة شاشة اللمس الرسومية ثلاثية الأبعاد وثنائية الأبعاد
• التصوير ثلاثي الأبعاد، بما في ذلك تمثيل الآلة ثلاثي الأبعاد، في المحاكاة والإنتاج
• 24" high resolution color TFT
• توافق Delem Modusys (قابلية التوسع والتكيف للوحدات النمطية)
• منفذ USB، واجهة طرفية
• User specific application support within the control's multitasking environment
• واجهة انحناء وتصحيح المستشعر
• برنامج Profile-S3D غير المتصل بالإنترنت

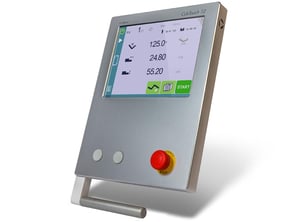

5. سويسرا Cybtouch 12ps

• شاشة لمس كبيرة ونابضة بالحياة وعالية التباين.
• صفحات بسيطة، عرض واضح، مفاتيح كبيرة.
• واجهة مستخدم سهلة الاستخدام وبديهية.
• برمجة كاملة للإنتاج الضخم الفعال مع انحناءات متعددة.
• ثنيات بسيطة أحادية باستخدام صفحة EasyBend.
• المساعدة عبر الإنترنت والنوافذ المنبثقة التحذيرية التفاعلية.
• نسخ البيانات لاسلكيًا وتحديث البرامج بسهولة باستخدام جهاز كمبيوتر أو كمبيوتر محمول.
• تتوفر مجموعة كبيرة ومتنوعة من اللغات.

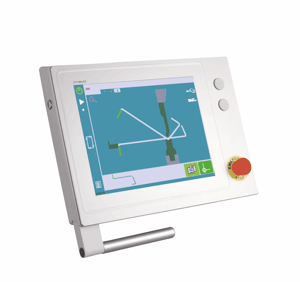

6. سويسرا Cybtouch 15ps

• شاشة لمس زجاجية حديثة انسيابية مقاس 15 بوصة يمكن استخدامها مع القفازات.
• واجهة مستخدم سهلة الاستخدام بفضل البرمجة البديهية وسهولة الإعداد باستخدام معالجات مخصصة (الضبط التلقائي).
• رسم المخططات الرسومية ثنائية الأبعاد (مخطط اللمس) وإنشاء برامج ثنائية الأبعاد دقيقة.
• حساب تسلسل الانحناء التلقائي.
• انحناءات بسيطة بفضل صفحة EasyBend.
• سعة تخزين واسعة.
• وظائف النسخ الاحتياطي والاستعادة الداخلية.
• الاتصال اللاسلكي لإجراء تشخيصات وتحديثات موسعة (مع جهاز كمبيوتر محمول).

أكبر فرق بين مكبس الثني nc ومكبس الثني CNC:

1. مبادئ هيكلية مختلفة

تختلف مبادئ تصميم النموذجين، مما ينتج عنه هياكل مختلفة لضمان التزامن على جانبي منزلق الثني. تستخدم مكبس الثني CNC عمود التواء لربط قضيبَي التأرجح الأيمن والأيسر، مُشكِّلاً بذلك عمود التواء يُجبر آلية التزامن على تحريك الأسطوانات لأعلى ولأسفل على كلا الجانبين. لذا، يُعد مكبس الثني ذو التزامن بعمود الالتواء طريقة تزامن ميكانيكية قسرية، ولا يمكن التحقق من توازي المنزلق أو تعديله تلقائيًا.

تُجهز مكبس الثني CNC بمقياس مغناطيسي (بصري) على المنزلق ولوحة التثبيت. يستطيع نظام CNC تحليل تزامن جانبي المنزلق من خلال معلومات التغذية الراجعة الواردة من المقياس المغناطيسي (البصري) في أي وقت. في حال وجود خطأ، يقوم نظام CNC بضبط صمام المؤازرة الكهروهيدروليكي النسبي لمزامنة أشواط جانبي المنزلق. يشكل نظام التحكم الرقمي، ومجموعة صمامات التحكم الهيدروليكية، والمقياس المغناطيسي، حلقة التحكم المغلقة للتغذية الراجعة في مكبس الثني CNC.

2. الدقة

تحدد استقامة المنزلق زاوية قطعة العمل. وتُعدّ مكبس الثني ذو التحكم الرقمي (NC) آليةً للحفاظ على تزامن المنزلق. لا يوجد نظام تغذية راجعة فورية للأخطاء، ولا يمكن للآلة إجراء تعديلات تلقائية. إضافةً إلى ذلك، فإن قدرتها على تحمل الأحمال الجزئية ضعيفة (يستخدم مكبس الثني ذو التحكم الرقمي عمود الالتواء لإجبار آلية التزامن على تحريك الأسطوانات لأعلى ولأسفل على كلا الجانبين، وإذا استمر التحميل الجزئي لفترة طويلة، فسيؤدي ذلك إلى تشوه عمود الالتواء).

نظام مكابس الثني CNC هو نظام يستخدم مجموعة صمامات هيدروليكية كهربائية تناسبية للتحكم في تزامن المنزلق، ويتم الحصول على ردود فعل فورية للخطأ من المقياس المغناطيسي (البصري)، وفي حالة وجود خطأ، يقوم النظام بالتعديل من خلال الصمام التناسبي بعد ردود فعل المقياس المغناطيسي (البصري) للحفاظ على تزامن المنزلق.

3. السرعة

هناك نقطتان في عمل الآلة تحددان سرعة تشغيلها:

1. سرعة المنزلق،,
2. سرعة المقياس الخلفي،,
3. خطوة الانحناء.

نسبة أسطوانة مكبس الثني CNC هي 6:1 أو 8:1، وهي نسبة بطيئة، بينما نسبة أسطوانة مكبس الثني CNC هي 13:1 أو 15:1، وهي نسبة سريعة. لذلك، فإن سرعة الضغط وسرعة الإرجاع في مكبس الثني CNC أعلى بكثير من مثيلتها في مكبس الثني CNC.

4. التشغيل

نظرًا لأن مكبس الثني CNC لا يحتوي على نظام تحكم ولا تعويض للمحور V، فإنه يعتمد فقط على خبرة العمال القدامى لإجراء عمليات الثني التجريبية أثناء المعالجة وفقًا للرسومات. إذا لم يتم استيفاء المعايير، يجب الاستمرار في المحاولة. هذه العملية لا تنتج نفايات فحسب، بل تُقلل أيضًا من فرص اختيار العمال وتؤدي إلى ارتفاع الأجور عند توظيفهم.

تُتحكم مكبس الثني CNC بنظام تحكم رقمي احترافي، مع تعويض المحور V، وسهولة التشغيل، وانخفاض متطلبات الخبرة للعامل. يحتوي على وظيفة محاكاة الثني، فلا حاجة إلى تحديد مسبق، فقط يلزم تعديل حجم الرسم المدخل، ثم يتم الثني مباشرةً.

5. القوة

بسبب تصميمها الخاص، لا يمكن لمكبس الثني الرقمي أن ينحني تحت تأثير حمل غير متوازن. وإذا تعرض للانحناء تحت تأثير حمل غير متوازن لفترة طويلة، فسيؤدي ذلك إلى تشوه عمود الالتواء.

لا تعاني مكبس الثني CNC من هذه المشكلة. يعمل المحوران Y1 و Y2 على الجانبين الأيمن والأيسر بشكل مستقل، لذا يمكن طيهما بشكل لا مركزي.
